Große Balkenschuhe mit außenliegenden Schenkeln, ECONOMIC GLE-Sortiment (Größe 660mm, Dicke 4mm, Tiefe 90mm) - Réf. GLE660/4X

bald VERFÜGBAR
Versand unter 7 Tagen.
23€60
  inkl. MWST  / Balkenschuh

  • Referenz
    GLE660/4X
  • Herstellung
    französisch
  • Material
    S 250 GD +Z 275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm

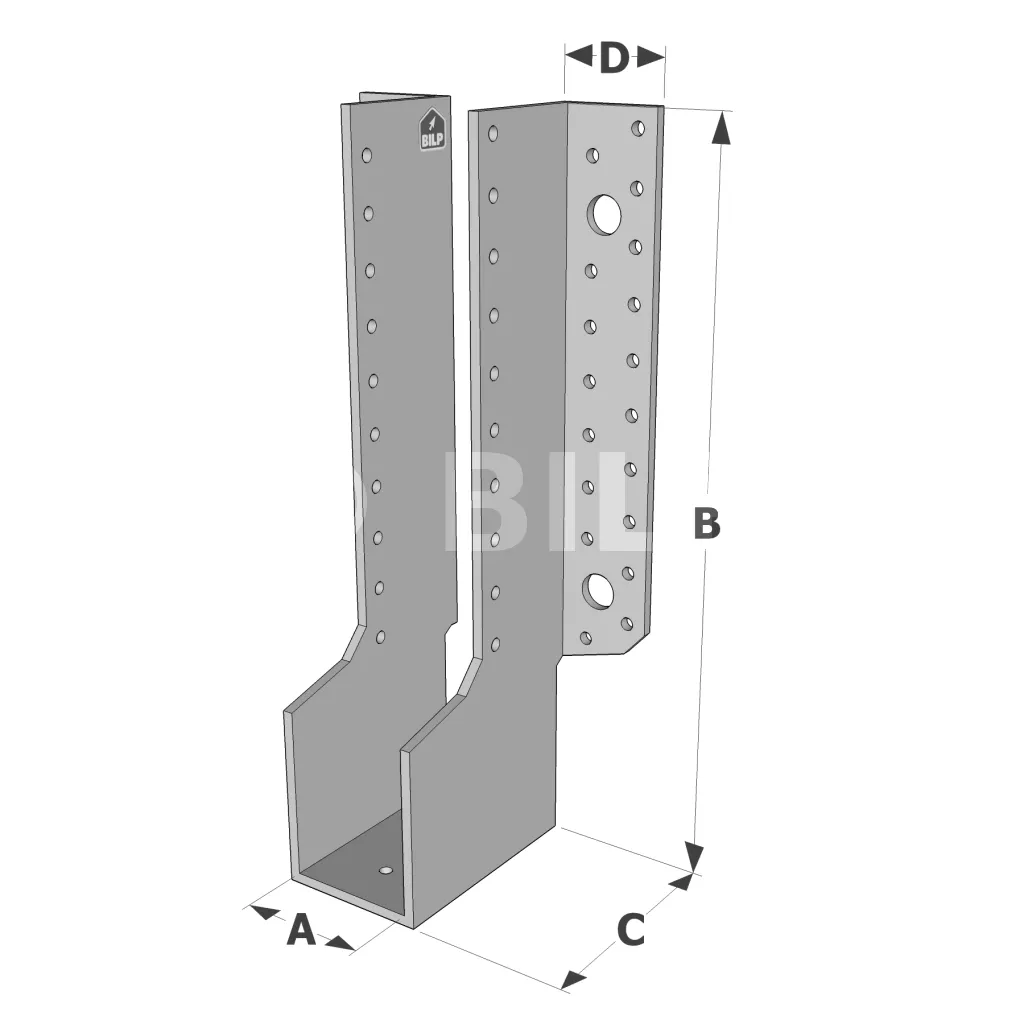

  • Tiefe (C)
    90mm
  • Maximale Höhe des Nebenträgers aus Holz
    Höhe (B) x 3/2
  • Mindesthöhe des Nebenträgers aus Holz
    Höhe (B) + 10
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    40
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    23

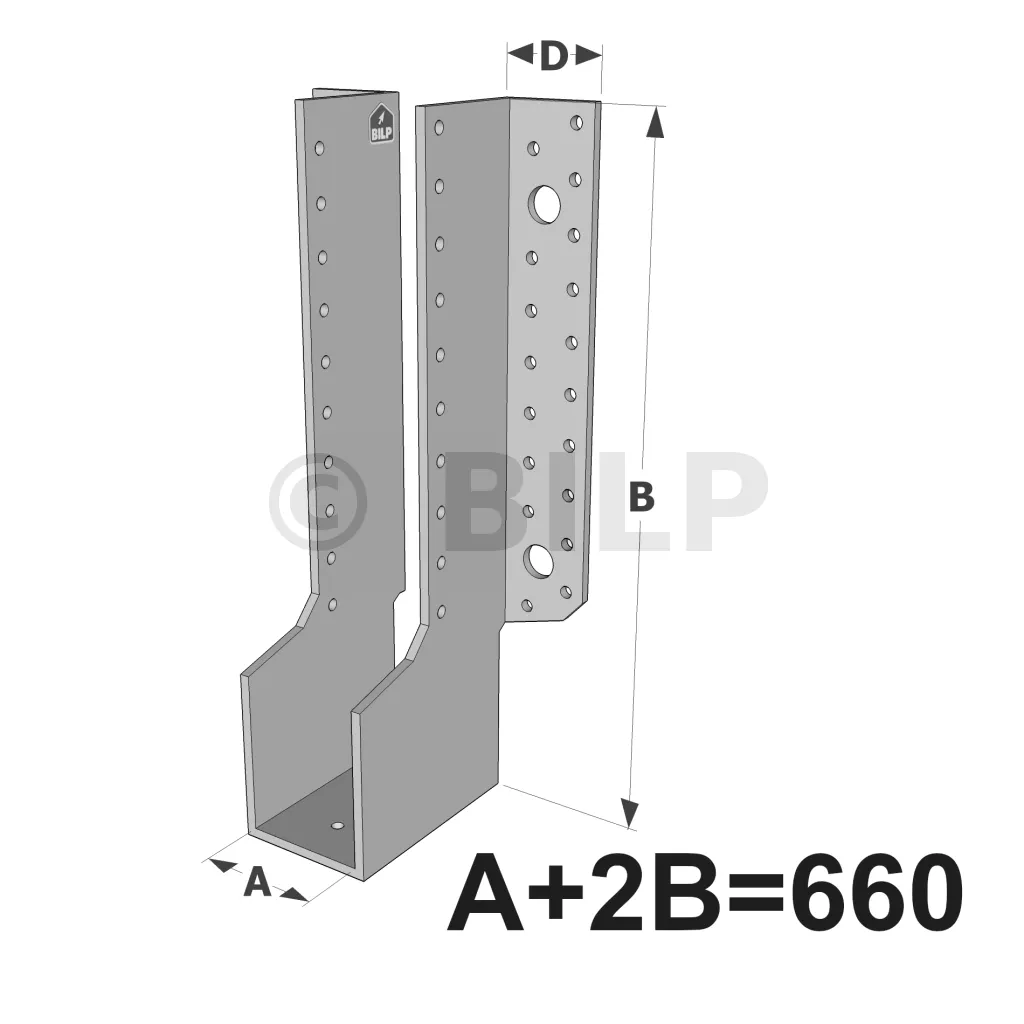

  • Höhe (B)
    (660-Breite (A))/2
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    Hauptträger : 40 ; Nebenträger : 23 ; Typ : Kammnägel CNAØ4,0mm oder Schrauben CSA Ø5.0mm
  • HOLZ/HOLZ-Befestigung - Teilvernagelung
    Hauptträger : 18 ; Nebenträger : 12 ; Typ : Kammnägel CNAØ4,0mm oder Schrauben CSA Ø5.0mm
  • Befestigung an BETON oder STAHL
    Hauptträger : 6 - WA M12-104/5 ; Nebenträger : 23 - CNA Ø4,0 ; Auf Stahlträger : Bolzen Ø12 mm (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner als der Durchmesser des Lochs sein)
  • Breite (D)
    40mm
  • Tiefe (F)
    98mm
  • Bohrungen auf dem Hauptträger Ø14 [mm]
    6

Große Balkenschuhe mit außenliegenden Schenkeln, ECONOMIC GLE- Sortiment

Die großen GLE-Außenliegenden Balkenschuhe werden in vielen Fällen empfohlen. Sie ermöglichen die Montage einer Struktur ohne Sonderbearbeitung und machen die Arbeit dadurch zuverlässiger. Auch die Vielzahl von Anwendungen, die durch die Vielseitigkeit dieser Produkte ermöglicht werden, machen sie heute im Bauwesen unverzichtbar.

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Material :

  • S250GD + Z275 gemäß EN 10346,
  • Dicke 4 mm.

Vorteile :

  • Feuerwiderstand von 30 Minuten nach Eurocode 5,
  • Schnelle und einfache Installation,
  • Ermöglicht eine große Vielseitigkeit,
  • Einfache Befestigung auf Betonträger.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz, Stahl, Beton.
  • Nebenträger : Massivholz, Verbundholz, Leimholz, Dreiecksbinder, Profile...

Anwendungsbereich :

  • Balken, Pfetten,
  • Balken und Pfosten der Verkleidung,
  • Sparrenanschläge,
  • Verstärkung von bestehenden Baugruppen...

Montage

Befestigungen

An Nebenträger :

An Hauptträger :

Holzträger :

Stahlträger :

  • Schraubenbolzen Ø12 mm (der Durchmesser des Schraubebolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).

Betonträger :

Hochlochmauerwerkträger :

Installation

An Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. präsentieren Sie den Balkenschuh und befestigen Sie die Schenkel auf beiden Seiten vor,
3. stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Nebenträgers zu erleichtern,
4. schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Nebenträger im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Vollausnagelung.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Nebenträger anbringen,
2. Methode 2 : Markieren Sie die Position des Nebenträgers auf dem Hauptträger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Hauptträger,
5. Legen Sie den Nebenträger im Balkenschuh vor und befestigen Sie ihn.

Vollausnagelung an Holz.

Die volle Kapazität des Balkenschuhs wird durch Ausnagelung erreicht. Alle Löcher werden verwendet.
Teilausnagelung an Holz.

Diese Art der Ausnagelung erlaubt es nicht, die volle Kapazität des Balkenschuhs zu erreichen. Bei dieser Art der Ausnagelung kann nicht die volle Kapazität des Balkenschuhs erreicht werden, aber es ist eine präzise Methode der Installation und spart Zeit auf der Baustelle.
Befestigung am starren Träger.


Charakteristische Tragfähigkeit GLE 4mm

Charakteristische Tragfähigkeit unter Brandbedingungen - Holz-Holz-Verbindung

Artikel​Charakteristische Tragfähigkeit unter Brandbedingungen - Holz-Holz-Verbindung
Befestigungen Charakteristische Tragfähigkeit - Nadelholz C24 [kN]
Hauptträger Nebenträger R1.k
Breite zwischen 100 und 160 mm
Anzahl Anzahl CNA4.0x75
GLE380/4X 20 11 1
GLE440/4X 20 12 2.5
GLE500/4X 26 15 3.6
GLE540/4X 30 17 4.7
GLE600/4X 36 20 7.3
GLE660/4X 40 23 8.7
GLE720/4X 46 26 11.4

Die Werte unter Brandbedingungen sind charakteristische Widerstandswerte bei 30 Minuten R30. Die einzigen zulässigen Befestigungsmittel sind Nägel CNA Ø4,0x75 mm oder die Schrauben CSA Ø5,0x80-DE.

Charakteristische Tragfähigkeit - Holz-Holz-Verbindung kleine Breiten - mit SSH-Verbindungsschraube

ArtikelCharakteristische Tragfähigkeit - Holz-Holz-Verbindung kleine Breiten - mit SSH-Verbindungsschraube
Trägerbreite [mm] Befestigungen Charakteristische Tragfähigkeit - Nadelholz C24 [kN]
Min. Max. Anzahl Typ Anzahl Typ CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
GLE300/4X 32 110 2 SSH12.0x60 7 CNA* 9.3 9.7 8.8 9.4 1.6 2.3 5 5
GLE340/4X 32 110 2 SSH12.0x60 9 CNA* 9.9 10 9.6 10 1.3 1.9 5 5
GLE380/4X 32 110 2 SSH12.0x60 11 CNA* 10 10 10 10 1.1 1.6 5 5
GLE440/4X 32 160 4 SSH12.0x60 12 CNA* 17.2 18.4 17.1 18.4 2.8 3.5 10 10
GLE500/4X 32 160 4 SSH12.0x60 15 CNA* 18.9 19 18.9 19 2.7 3.1 10 10
GLE540/4X 32 160 4 SSH12.0x60 17 CNA* 19.3 19.3 19.3 19.3 2.8 3.2 10 10
GLE600/4X 32 160 4 SSH12.0x60 20 CNA* 19.5 19.5 19.5 19.5 2.7 3.1 10 10
GLE660/4X 32 160 6 SSH12.0x60 23 CNA* 28.9 28.9 28.9 28.9 3.7 4.1 15 15
GLE720/4X 32 160 6 SSH12.0x60 26 CNA* 29.2 29.2 29.2 29.2 3.6 3.9 15 15

Die Querspannung muss vom Benutzer überprüft werden, da sie von Bedeutung sein kann. Diese Werte sind gültig, wenn die Mindestabstände der SSH eingehalten werden :

SchraubenMin. Abstand zur belasteten Kante a2.t Mindestabstand zur unbelasteten Kante a2.c
SSH12.0 80 40

Für kleinere Entfernungen siehe die ETA-06/0270 und den EN1995.

Die Mindestdicke des tragenden Holzes für die Verwendung von SSH Ø12x60 beträgt 73 mm.
