Große Balkenschuhe mit Außenliegenden Schenkeln, Reihe ECONOMIC GLE (Größe 440 mm, Dicke 4 mm, Tiefe 90 mm) - Réf. GLE440/4X
-
ReferenzGLE440/4X
-
Herstellungfranzösisch
-
MaterialS 250 GD +Z 275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Dicke4mm
-

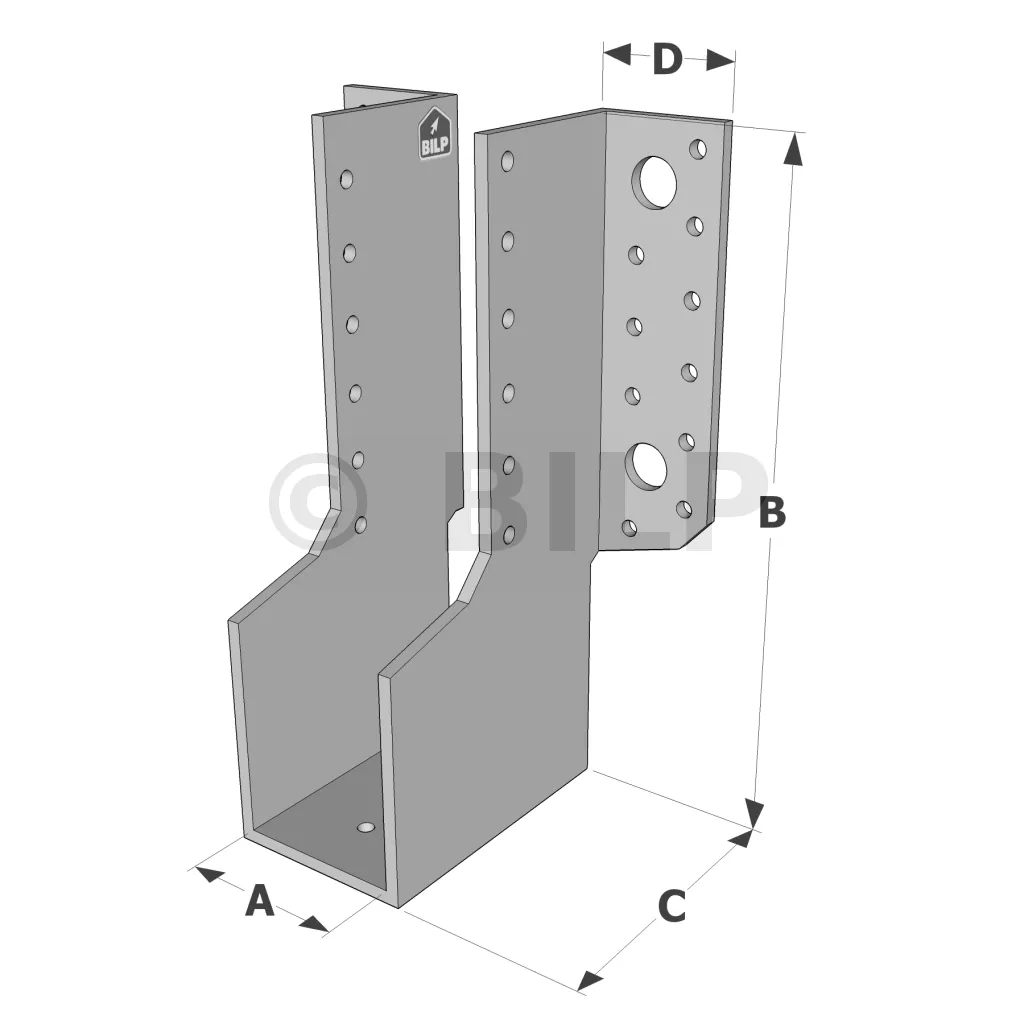

Tiefe (C)90mm
-
Maximale Höhe des Nebenträgers aus HolzHöhe (B) x 3/2
-
Mindesthöhe des Nebenträgers aus HolzHöhe (B) + 10
-
Bohrungen auf dem Hauptträger Ø5 [mm]20
-
Bohrungen auf dem Nebenträger Ø5 [mm]12
-

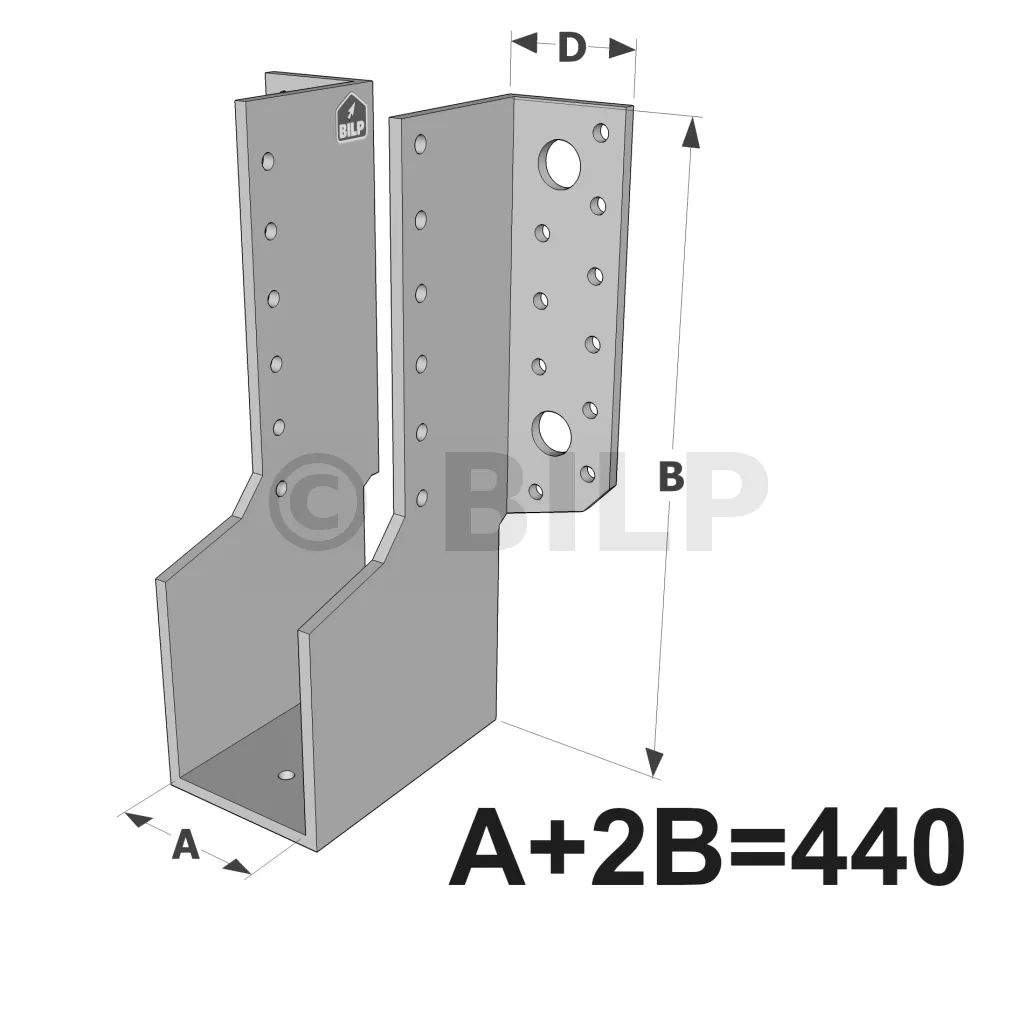

Höhe (B)(440-Breite (A))/2
-
HOLZ/HOLZ-Befestigung - TotalvernagelungHauptträger : 20 ; Nebenträger : 12 ; Typ : Kammnägel CNAØ4,0mm oder Schrauben CSA Ø5.0mm
-
HOLZ/HOLZ-Befestigung - TeilvernagelungHauptträger : 8 ; Nebenträger : 6 ; Typ : Kammnägel CNAØ4,0mm oder Schrauben CSA Ø5.0mm
-
Befestigung an BETON oder STAHLHauptträger : 4 - WA M12-104/5 ; Nebenträger : 12 - CNA Ø4,0 ; Auf Stahlträger : Bolzen Ø12 mm (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner als der Durchmesser des Lochs sein)
-
Breite (D)40mm
-
Tiefe (F)98mm
-
Bohrungen auf dem Hauptträger Ø14 [mm]4
Große Balkenschuhe mit außenliegenden Schenkeln, ECONOMIC GLE- Sortiment
Die großen GLE-Außenliegenden Balkenschuhe werden in vielen Fällen empfohlen. Sie ermöglichen die Montage einer Struktur ohne Sonderbearbeitung und machen die Arbeit dadurch zuverlässiger. Auch die Vielzahl von Anwendungen, die durch die Vielseitigkeit dieser Produkte ermöglicht werden, machen sie heute im Bauwesen unverzichtbar.
Eigenschaften :
Leistungserklärung : DE-DoP-e06/0270
Technische Zulassung : ETA-06/0270
Material :
- S250GD + Z275 gemäß EN 10346,
- Dicke 4 mm.
Vorteile :
- Feuerwiderstand von 30 Minuten nach Eurocode 5,
- Schnelle und einfache Installation,
- Ermöglicht eine große Vielseitigkeit,
- Einfache Befestigung auf Betonträger.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, Leimholz, Stahl, Beton.
- Nebenträger : Massivholz, Verbundholz, Leimholz, Dreiecksbinder, Profile...
Anwendungsbereich :
- Balken, Pfetten,
- Balken und Pfosten der Verkleidung,
- Sparrenanschläge,
- Verstärkung von bestehenden Baugruppen...
Montage
Befestigungen
An Nebenträger :
- Kammnägel CNA Ø 4.0 x 50 mm.
- Kammnägel CNA Ø 4.0 x 35 mm für Dicken kleiner als 64 mm.
- Schrauben CSA Ø 5.0 x 40 mm.
- Schrauben CSA Ø 5.0 x 35 mm für Dicken kleiner als 60 mm.
- Sonderfall 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.
An Hauptträger :
Holzträger :
- Kammnägel CNA Ø 4.0 x 50 mm.
- Kammnägel CNA Ø 4.0 x 35 mm für Dicken kleiner als 64 mm.
- Schrauben CSA Ø 5.0 x 40 mm.
- Schrauben CSA Ø 5.0 x 35 mm für Dicken kleiner als 60 mm.
- Sonderfall 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.
Stahlträger :
- Schraubenbolzen Ø12 mm (der Durchmesser des Schraubebolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Betonträger :
- Mechanische Dübel : Bolzen WA M12-104/5.
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M12-150/35.
Hochlochmauerwerkträger :
- Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M12-150/35 + Siebhülse SH M16-130.
Installation
An Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. präsentieren Sie den Balkenschuh und befestigen Sie die Schenkel auf beiden Seiten vor,
3. stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Nebenträgers zu erleichtern,
4. schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Nebenträger im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Vollausnagelung.
An Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Nebenträger anbringen,
2. Methode 2 : Markieren Sie die Position des Nebenträgers auf dem Hauptträger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Hauptträger,
5. Legen Sie den Nebenträger im Balkenschuh vor und befestigen Sie ihn.
Die volle Kapazität des Balkenschuhs wird durch Ausnagelung erreicht. Alle Löcher werden verwendet.
Diese Art der Ausnagelung erlaubt es nicht, die volle Kapazität des Balkenschuhs zu erreichen. Bei dieser Art der Ausnagelung kann nicht die volle Kapazität des Balkenschuhs erreicht werden, aber es ist eine präzise Methode der Installation und spart Zeit auf der Baustelle.
Charakteristische Tragfähigkeit GLE 4mm
Charakteristische Tragfähigkeit unter Brandbedingungen - Holz-Holz-Verbindung
| Artikel | Charakteristische Tragfähigkeit unter Brandbedingungen - Holz-Holz-Verbindung | ||
|---|---|---|---|
| Befestigungen | Charakteristische Tragfähigkeit - Nadelholz C24 [kN] | ||
| Hauptträger | Nebenträger | R1.k | |
| Breite zwischen 100 und 160 mm | |||
| Anzahl | Anzahl | CNA4.0x75 | |
| GLE380/4X | 20 | 11 | 1 |
| GLE440/4X | 20 | 12 | 2.5 |
| GLE500/4X | 26 | 15 | 3.6 |
| GLE540/4X | 30 | 17 | 4.7 |
| GLE600/4X | 36 | 20 | 7.3 |
| GLE660/4X | 40 | 23 | 8.7 |
| GLE720/4X | 46 | 26 | 11.4 |
Die Werte unter Brandbedingungen sind charakteristische Widerstandswerte bei 30 Minuten R30. Die einzigen zulässigen Befestigungsmittel sind Nägel CNA Ø4,0x75 mm oder die Schrauben CSA Ø5,0x80-DE.
Charakteristische Tragfähigkeit - Holz-Holz-Verbindung kleine Breiten - mit SSH-Verbindungsschraube
| Artikel | Charakteristische Tragfähigkeit - Holz-Holz-Verbindung kleine Breiten - mit SSH-Verbindungsschraube | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Trägerbreite [mm] | Befestigungen | Charakteristische Tragfähigkeit - Nadelholz C24 [kN] | ||||||||||||
| Min. | Max. | Anzahl | Typ | Anzahl | Typ | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| GLE300/4X | 32 | 110 | 2 | SSH12.0x60 | 7 | CNA* | 9.3 | 9.7 | 8.8 | 9.4 | 1.6 | 2.3 | 5 | 5 |
| GLE340/4X | 32 | 110 | 2 | SSH12.0x60 | 9 | CNA* | 9.9 | 10 | 9.6 | 10 | 1.3 | 1.9 | 5 | 5 |
| GLE380/4X | 32 | 110 | 2 | SSH12.0x60 | 11 | CNA* | 10 | 10 | 10 | 10 | 1.1 | 1.6 | 5 | 5 |
| GLE440/4X | 32 | 160 | 4 | SSH12.0x60 | 12 | CNA* | 17.2 | 18.4 | 17.1 | 18.4 | 2.8 | 3.5 | 10 | 10 |
| GLE500/4X | 32 | 160 | 4 | SSH12.0x60 | 15 | CNA* | 18.9 | 19 | 18.9 | 19 | 2.7 | 3.1 | 10 | 10 |
| GLE540/4X | 32 | 160 | 4 | SSH12.0x60 | 17 | CNA* | 19.3 | 19.3 | 19.3 | 19.3 | 2.8 | 3.2 | 10 | 10 |
| GLE600/4X | 32 | 160 | 4 | SSH12.0x60 | 20 | CNA* | 19.5 | 19.5 | 19.5 | 19.5 | 2.7 | 3.1 | 10 | 10 |
| GLE660/4X | 32 | 160 | 6 | SSH12.0x60 | 23 | CNA* | 28.9 | 28.9 | 28.9 | 28.9 | 3.7 | 4.1 | 15 | 15 |
| GLE720/4X | 32 | 160 | 6 | SSH12.0x60 | 26 | CNA* | 29.2 | 29.2 | 29.2 | 29.2 | 3.6 | 3.9 | 15 | 15 |
Die Querspannung muss vom Benutzer überprüft werden, da sie von Bedeutung sein kann. Diese Werte sind gültig, wenn die Mindestabstände der SSH eingehalten werden :
| Schrauben | Min. Abstand zur belasteten Kante a2.t | Mindestabstand zur unbelasteten Kante a2.c |
|---|---|---|
| SSH12.0 | 80 | 40 |
Für kleinere Entfernungen siehe die ETA-06/0270 und den EN1995.
Die Mindestdicke des tragenden Holzes für die Verwendung von SSH Ø12x60 beträgt 73 mm.
