Verbindungslasche
Verbindungslaschen PL werden zum Verbinden von Halbhöfen oder verschiedenen Schraubverbindungen verwendet.
-
Referenz
-
Dicke2.5mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
BohrungenNägel : 16 Ø5 - Bolzen : 1 Ø11 - Langloch : 1 Ø11x34
-
Mindestquerschnitt [mm²]110
-
Breite65mm
Eigenschaften
Leistungserklärungen : FR-DoP-h10/0005
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 2,5 mm.
Vorteile
- Erleichterte Einstellung durch Langloch.
Anwendungen
Träger
- Hauptträger : Holz, Stahl, ...
- Nebenträger : Massivholz, Leimholz, Verbundholz, Dreiecksbinder.
Anwendungsbereiche

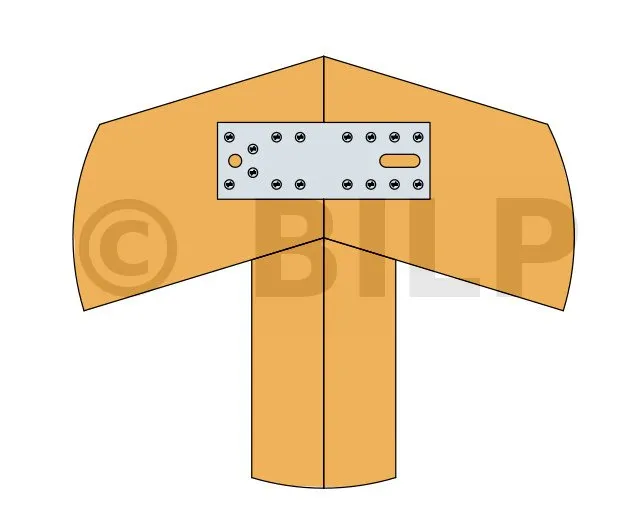

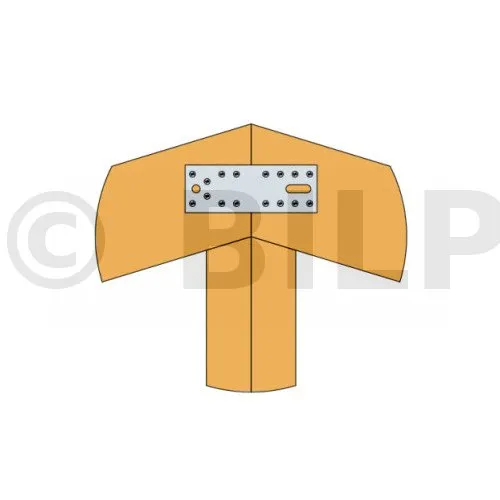

- Verbindung von Halbbindern.
- Geschraubte Verbindungen, ...
Technische Daten

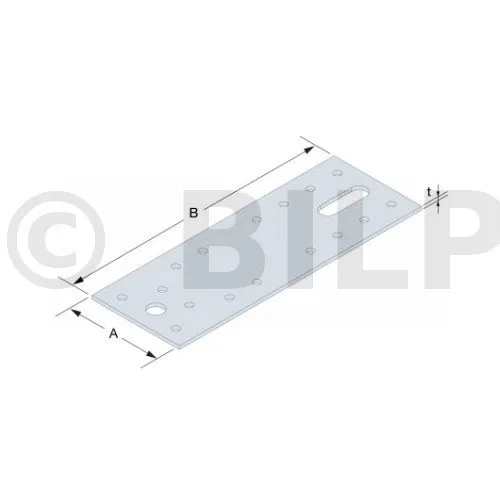

Abmessungen und charakteristische Merkmale

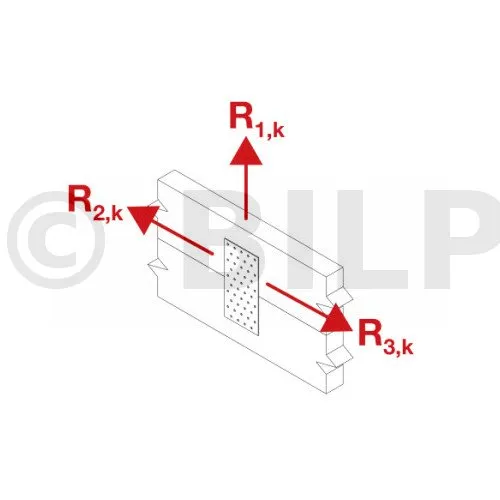

| Referenzen | Abmessungen [mm] | Bohrungen | Minimaler Querschnitt [mm²] | Maximal tolerierte charakteristische Merkmale [kN] | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | Dicke | Nägel | Bolzen | Langloch | |||
| PL180/65/2,5 | 65 | 180 | 2.5 | 16 Ø5 | 1 Ø11 | 1 Ø11x34 | 110 | 30.8 |
| PL300/65/2,5 | 65 | 300 | 2.5 | 28 Ø5 | 3 Ø11 | 1 Ø11x34 | 110 | 30.8 |
