Balkenträger mit 45°-Winkel (rechts und links)

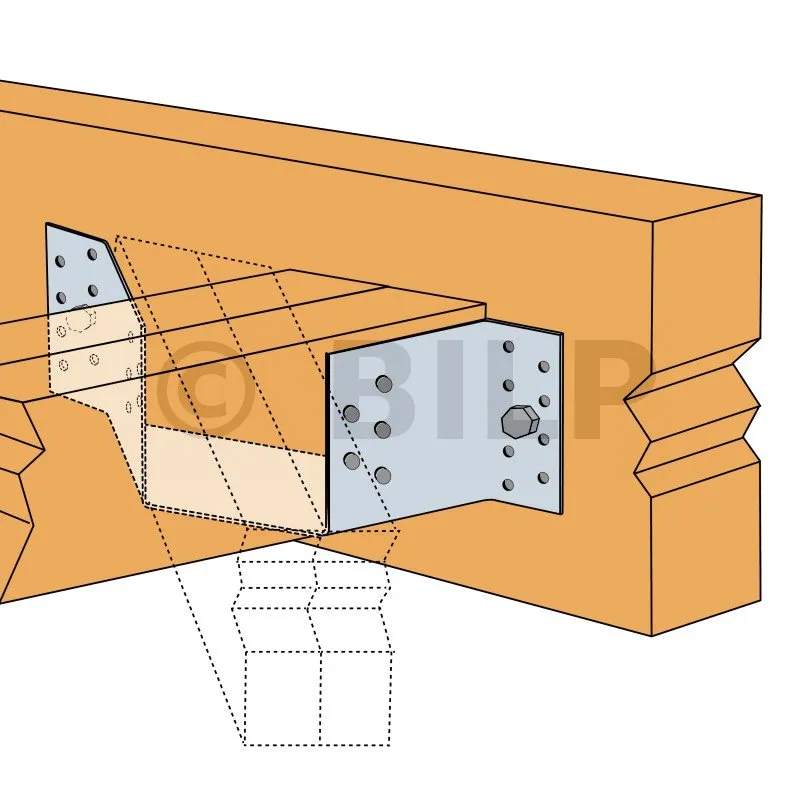

ET-Balkenträger mit 45° vereinen in einem Produkt eine 45°-Verbindung nach rechts und nach links. Sie werden hauptsächlich in industrialisierten Dachstühlen verwendet.

bald VERFÜGBAR

Versand unter 7 Tagen.

9€³⁹

inkl. MWST
bzw. 281.74€ für 30 Teile

Höhe (B) :
Breite (A) :
Verpackung :

Referenz
Dicke

1,5mm
Herstellung

französisch
Material

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke

SIMPSON Strong-Tie
Max. Trägerhöhe

145mm
Min. Tragbalkenhöhe [mm]

97mm
Breite des Tragbalkens

38mm
Bohrungen auf dem Hauptträger Ø5 [mm]

14
Bohrungen auf dem Nebenträger Ø5 [mm]

6
Bohrungen auf dem Hauptträger Ø11 [mm]

2
Tiefe (C)

65mm
Breite (D)

189mm
Breite (F)

46mm

Eigenschaften

Leistungserklärungen : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;

Werkstoff

Verzinkter Stahl S250GD + Z275 gemäss DIN EN 10346,
Dicke : 1,5 mm.

Vorteile

Verwendbar für linke oder rechte 45°-Ecken,
Befestigung auf Holz oder Beton.

Anwendungen

Träger

Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
Nebenträger : Massivholz.

Anwendungsbereich

Befestigung von Dachstühlen.

Technische Daten

Abmessungen

Referenzen	Trägerabmessungen [mm]			Abmessungen [mm]						Bohrungen auf Hauptträger		Bohrungen auf Nebenträger
	Breite	Höhe		A	B	C	D	F	t	Ø5	Ø11	Ø5
		Min.	Max.
ET248	38	97	145	59	92	65	189	46	1.5	14	2	6
ET260	47	97	145	67	95	55	177	35	1.5	16	2	10
ET301	2x38	97	145	108	95	55	218	35	1.5	16	2	16

Charakteristische Werte - Balken auf Balkenträger

Referenzen	Abmessungen		Charakteristische Werte - Holz C24 [kN]
	Hauptträger	Nebenträger	R1.k	R2.k
	Anzahl	Anzahl	CNA4,0x35	CNA4,0x35
ET248	14	6	8.7	2
ET260	16	10	10.5	5.4
ET301	16	16	11.2	6.3

Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Höhe des Nebenträgers mehr als 195 mm beträgt.

Charakteristische Werte - Holz auf Beton

Referenzen	Befestigungen				Charakteristische Werte - Holz C24 [kN]
	Hauptträger		Nebenträger		R1.k
	Anzahl	Typ	Anzahl	Typ	CNA4,0x35
ET248	2	Ø10	14	CNA**	8.7
ET260	2	Ø10	16	CNA**	10.5
ET301	2	Ø10	16	CNA**	11.2

Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Stützhöhe mehr als 195 mm beträgt.

* Sehen Sie sich das Simpson Strong-Tie-Verankerungssortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle beschriebenen Werte sind für eine Installation in der vollen Bodenplatte angegeben. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (Unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).

** Siehe die Lastaufnahmesäulen, um zu sehen, welche Befestigungen in Schenkel A verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigungen ab.

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Befestigungen
Auf Nebenträger :

CNA Ø4,0 x 35 mm-Kammnägel.

Auf Hauptträger :
Holz :

CNA Ø4,0 x 35 mm-Kammnägel.

Stahl :

Bolzen Ø12 mm (Der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).

Beton :

Meschanische Dübel : WA M10-78/5,
Chemische Verankerung : LMAS M10-120/25 mit Verbundmörtel AT-HP.

Installation
Verwenden Sie alle angegebenen Befestigungsmittel für eine bestimmte Anwendung. Elemente, die aus zwei Lagen bestehen, müssen so miteinander verbunden werden, dass sie als ein einziges Element wirken.
