Überverstärkte Winkelverbinder für große Holzquerschnitte auf HOLZ- und BETONTRÄGER.
Fahren Sie mit dem Mauszeiger über die Kästchen in der Tabelle, um weitere Informationen über die verfügbaren Produkte zu erhalten. Klicken Sie dann auf das gewünschte Kästchen, um ein Produkt in den Warenkorb zu legen.
Bildunterschriften : | |
---|---|
Produkt nicht verfügbar | |
|
bald verfügbar |
|
Profitieren Sie davon! |
|
Produkt in Sofortversand verfügbar |

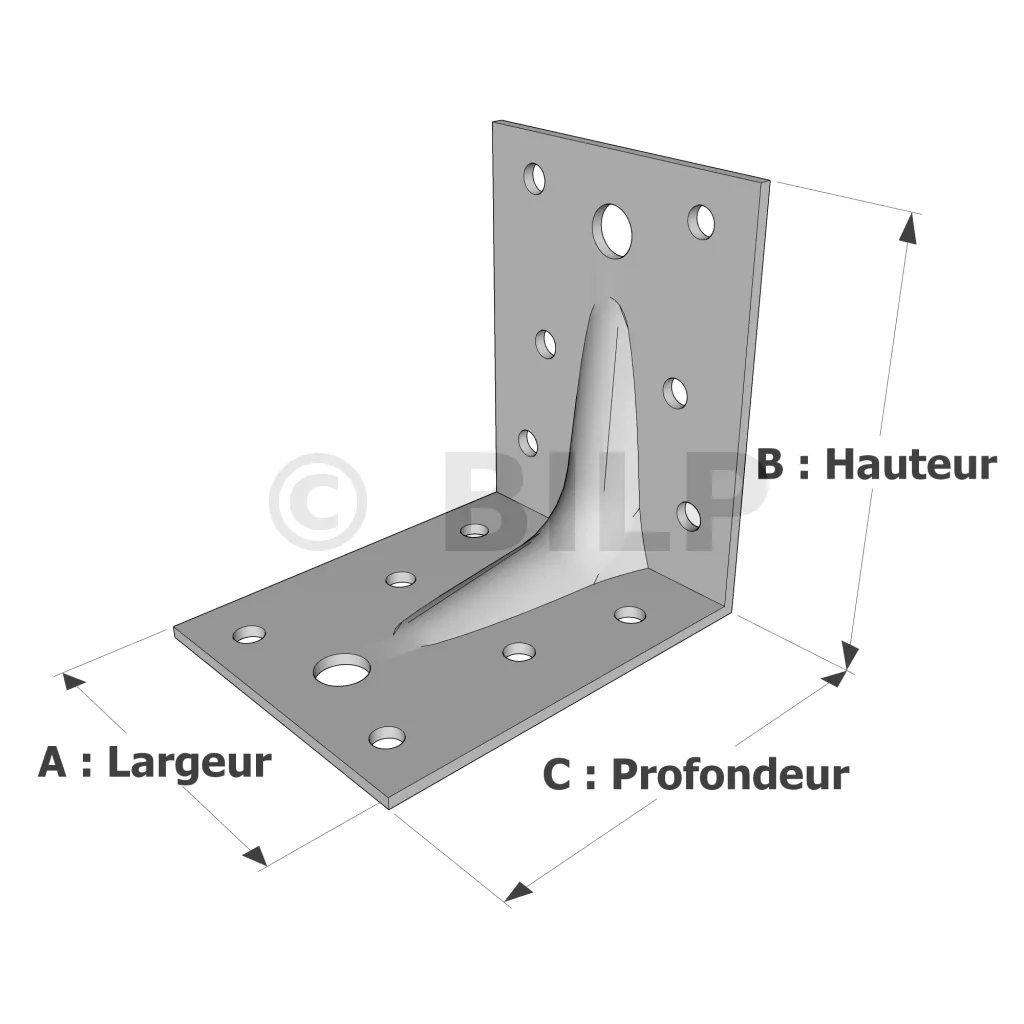

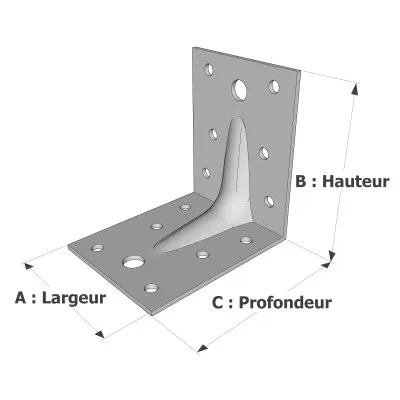

Breite | ||||||||
---|---|---|---|---|---|---|---|---|
60mm |
55mm |
65mm |
90mm |
150mm |
||||
Höhe | ||||||||
70mm |
|
|||||||
100mm |
|
|||||||
88mm |
|
|||||||
89mm |
|
|||||||
121mm |
|
|||||||
105mm |
|
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
ÜBERVERSTÄRKTE Winkelvebrinder
Überverstärkte Winkelverbinder werden in einer Vielzahl von strukturellen Anwendungen im Dachstuhl und in Holzrahmenhäusern eingesetzt.
Eigenschaften
Technische Zulassungen : ETA-06/0106
Leistungserklärung : DE-DoP-e06/0106
Material
- Verzinkter Stahl S250GD + Z275 gemäß EN 10346,
- Dicke : 1.5mm bis 2.5mm.
Anwendungen
Substrat
- Hauptträger : Massivholz, Brettschichtholz, Beton, Stahl...
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Dachbinder, Profile...
Anwendungsbereich
- Befestigen von Bindern,
- Verkleidungsschwellen und -ständern,
- Befestigung der Überdachung, offener Carport,
- Verankerung von Dachsparren, Konsolen, Hilfssparren...
Installation
Befestigungen
An Holz :
- Kammnägel CNAØ4.0x35mm oder CNAØ4.0x50mm.
- Schrauben CSA Ø5.0x35 oder CSA Ø5.0x40.
- Bolzen.
- Sechskant-Holzschrauben.
An Beton :
Betonsubstrat :
- Mechanische Dübel : Dübel WA M10-78/5 oder WA M12-104/5.
- Chemische Verankerungsmittel : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25 oder LMAS M12
Substrat Hohlsteinmauerwerk :
- Chemische Verankerungsmittel : Verbundmörtel AT-HP oder POLY-GP + Gewindestange LMAS M12-150/35 + Siebhülse SH M16-130.
An Stahl :
Installation
1. Nähern Sie sich dem Element, das an der Halterung befestigt werden soll,
2. Zeigen Sie auf das Element. Diese kann auch mit geeigneten Schrauben eingeschraubt werden,
3. Wenn der Träger aus Holz ist, wird die Halterung ebenfalls darauf genagelt oder geschraubt,
4. Wenn der Träger aus Beton besteht, wird der Winkelverbinder gemäß den Montageempfehlungen des gewählten Dübels befestigt.
