T-Balkenträger für HOLZ/BETON/STAHL

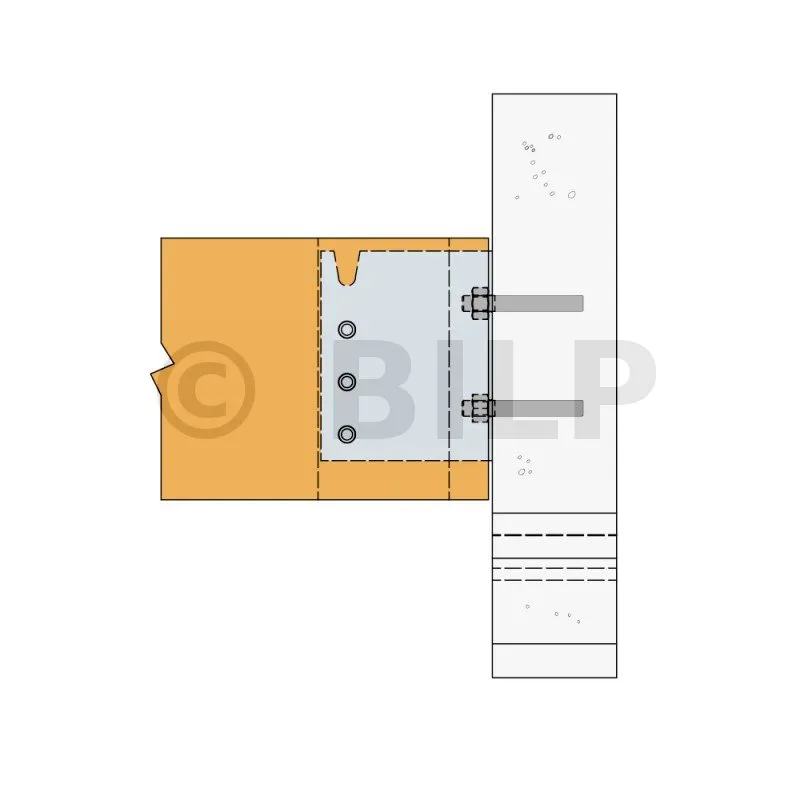

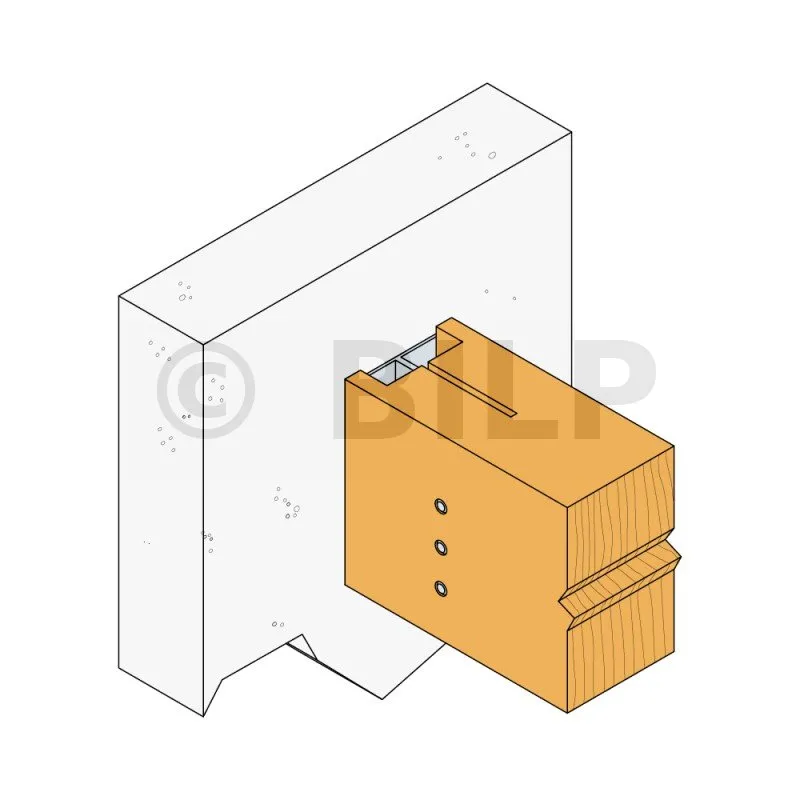

Der BTC-T-Balkenträger ist ein unauffälliger Verbinder, der eine Befestigung auf starren Trägern ermöglicht. Die Anzahl der Stifte und Verankerungen kann je nach der angewandten Last frei gewählt werden. Der BTC-T-Balkenträger ermöglicht die Aufnahme von Kräften in allen drei Richtungen. Daher können auch geschüttete Pfettenverbindungen einfach und sicher durchgeführt werden.

bald VERFÜGBAR

Versand unter 7 Tagen.

35€⁴¹

inkl. MWST / Balkenträger

Höhe :

Referenz
Herstellung

französisch
Material

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke

SIMPSON Strong-Tie
Bohrungen auf dem Hauptträger Ø14 [mm]

2
Bohrungen auf Nebenträger Ø13

3
Dicke t1

3mm
Dicke t2

6mm
Min. Tragbalkenhöhe [mm]

160mm
Breite

96mm
Tiefe

128mm

Eigenschaften

Technische Zulassungen : ETA-07/0245;
Leistungserklärungen : FR-DoP-e07/0245;

Werkstoff

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
Dicke : 3 mm.

Vorteile

Unsichtbare Verbindung,
Verbindung auf Beton,
Verwendbar für geringe Breiten von Nebenträgern,
Für schräge Konfigurationen verwendbar.

Anwendungen

Träger

Hauptträger : Beton, Stahl,
Nebenträger : Massivholz, Leimholz, Verbundholz, ...

Anwendungsbereiche

Balken,
Pfetten,
Tragbalken,
Schräge Konfigurationen bis zu einem Winkel von 45° möglich.

Technische Daten

Abmessungen

Referenzen	Trägerabmessungen[mm]	Abmessungen [mm]					Bohrungen auf Hauptträger	Bohrungen auf Nebenträger
	Höhe	A	B	C	t1	t2	Ø14	Ø13
	Min.
BTC120-B	160	120	128	96	3	6	2	3
BTC160-B	200	160	128	96	3	6	4	4
BTC200-B	240	200	128	96	3	6	4	5
BTC240-B	280	240	128	96	3	6	4	6
BTC280-B	320	280	128	96	3	6	6	7
BTC320-B	360	320	128	96	3	6	6	8
BTC360-B	400	360	128	96	3	6	6	9
BTC400-B	440	400	128	96	3	6	8	10
BTC440-B	480	440	128	96	3	6	8	11
BTC480-B	520	480	128	96	3	6	8	12
BTC520-B	560	520	128	96	3	6	8	13
BTC560-B	600	560	128	96	3	6	8	14
BTC600-B	640	600	128	96	3	6	8	15

NB : Die Referenzen BTC480-B, BTC520-B, BTC560-B und BTC600-B sind auf Anfrage erhältlich. Lieferzeit, bitte anfragen.

Charakteristische Merkmale - Holzbalken auf starrem Träger - R1,k und R2,k

Referenzen	Befestigungen				Charakteristische Merkmale - Holz C24 [kN]
	Hauptträger		Nebenträger		R1,k						R2,k
	Anzahl	Typ	Anzahl	Typ	Stiftlänge [mm]						Stiftlänge [mm]
					80	100	120	140	160	180	80	100	120	140	160	180
BTC120-B	2	Ø 12	3	STD12	11.5	12.7	14.2	15.8	17.2	17.2	7.7	8.5	9.5	10.5	11.5	11.5
BTC160-B	4	Ø 12	4	STD12	18.5	20.4	22.8	25.3	27.8	27.8	13.9	15.3	17.1	19	20.9	20.9
BTC200-B	4	Ø 12	5	STD12	26.7	29.4	32.7	36.4	40.3	40.3	21.4	23.5	26.2	29.1	32.2	32.2
BTC240-B	4	Ø 12	6	STD12	35.8	39.4	43.8	48.6	53.8	54.3	29.8	32.8	36.5	40.5	44.8	45.3
BTC280-B	6	Ø 12	7	STD12	45.6	50.1	55.6	61.7	68.3	69.4	39.1	42.9	47.7	52.9	58.5	59.5
BTC320-B	6	Ø 12	8	STD12	56	61.4	68.1	75.5	83.4	85.5	49	53.7	59.6	66.1	73	74.8
BTC360-B	6	Ø 12	9	STD12	66.8	73.1	80.9	89.6	99	102.2	59.4	65	71.9	79.6	88	90.8
BTC400-B	8	Ø 12	10	STD12	77.9	85.1	94	104.1	114.8	119.5	70.1	76.6	84.6	93.7	103.3	107.6
BTC440-B	8	Ø 12	11	STD12	89	97.2	107.3	118.7	130.9	133.3	81	88.4	97.5	107.9	119	121.2
BTC480-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	92.1	100.4	110.6	122.3	134.8	134.8
BTC520-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC560-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC600-B	8	Ø 12	12	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147

Der Wert R2,k wird wie folgt berechnet: R2,k = R1,k x (Anzahl der Stiften - 1) / (Anzahl der Stiften).

Der oberste Stift wird nicht für die Lastaufnahme beim Anheben berücksichtigt, da er sich in einer offenen Bohrung befindet.

Die Stärke der Verankerungen und ihre Anzahl sollten gemäß der ETA und der Art des Trägers überprüft werden. Die in der obigen Tabelle angegebene Anzahl an Verankerungen ist ein Maximum. Wenn die Festigkeit der Verankerungen entscheidend ist, dann sollte sie bei der Montage berücksichtigt werden.

Charakteristische Merkmale - Holzbalken auf starrem Träger - R3,k und R4,k

Referenzen	Befestigungen				Charakteristische Merkmale - Holz C24 [kN]							Befestigungen				Charakteristische Merkmale - Holz C24 [kN]
	Hauptträger		Nebenträger		R3,k							Hauptträger		Nebenträger		R4,k
	Anzahl	Typ	Anzahl	Typ	Stiftenlänge [mm]							Anzahl	Typ	Anzahl	Typ
					60	80	100	120	140	160	180
BTC120-B	2	Ø12	3	STD12	2.6	2.9	3.5	4	4.5	5.2	5.3	2	Ø12	3	STD12	6,7/kmod
BTC160-B	4	Ø12	4	STD12	3.2	3.9	4.4	5	5.9	6.5	7	4	Ø12	4	STD12	13,4/kmod
BTC200-B	4	Ø12	5	STD12	4	4.9	5.5	6.3	7.2	7.8	8.8	4	Ø12	5	STD12	13,4/kmod
BTC240-B	4	Ø12	6	STD12	4.8	5.7	6.6	7.5	8.4	9.1	10.4	4	Ø12	6	STD12	13,4/kmod
BTC280-B	6	Ø12	7	STD12	5.6	6.5	7.6	8.7	9.6	10.4	11.9	6	Ø12	7	STD12	20,1/kmod
BTC320-B	6	Ø12	8	STD12	6.4	7.3	8.6	9.7	10.8	11.8	13.4	6	Ø12	8	STD12	20,1/kmod
BTC360-B	6	Ø12	9	STD12	7.2	8.1	9.5	10.8	12	13.2	14.9	6	Ø12	9	STD12	20,1/kmod
BTC400-B	8	Ø12	10	STD12	8	8.9	10.5	11.9	13.2	14.7	16.4	8	Ø12	10	STD12	26,8/kmod
BTC440-B	8	Ø12	11	STD12	8.8	9.7	11.4	13	14.4	16.1	17.8	8	Ø12	11	STD12	26,8/kmod
BTC480-B	8	Ø12	12	STD12	9.6	10.6	12.4	14.1	15.6	17.6	19.3	8	Ø12	12	STD12	26,8/kmod
BTC520-B	8	Ø12	12	STD12	10.4	11.4	13.3	15.1	16.8	19.1	20.8	8	Ø12	12	STD12	26,8/kmod
BTC560-B	8	Ø12	12	STD12	11.2	12.3	14.3	16.2	18	20.5	22.3	8	Ø12	12	STD12	26,8/kmod
BTC600-B	8	Ø12	12	STD12	12	13.2	15.2	17.3	19.2	22	23.8	8	Ø12	12	STD12	26,8/kmod

Die Festigkeit der Verankerungen und ihre Anzahl müssen entsprechend der ETA und der Art des Trägers überprüft werden. Die in der obigen Tabelle angegebene Anzahl an Verankerungen ist ein Maximum. Wenn die Stärke der Verankerungen entscheidend ist, dann sollte sie bei der Montage berücksichtigt werden.

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Befestigungen
Auf Betonträger :

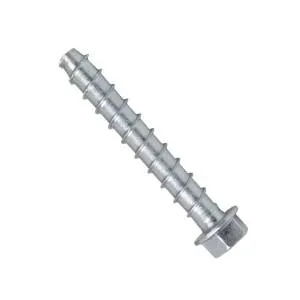

Mechanische Dübel Ø12, WA M12-104/5,
Chemische Verankerung : Verbundmörtel AT-HP + LMAS M12-150/35-Gewindestange.

Auf Stahlträger :

Bolzen Ø12 mm.

Auf Nebenträger :

Stiften STD Ø12 dessen Länge der Breite des Nebenträgers entsprechen muss.

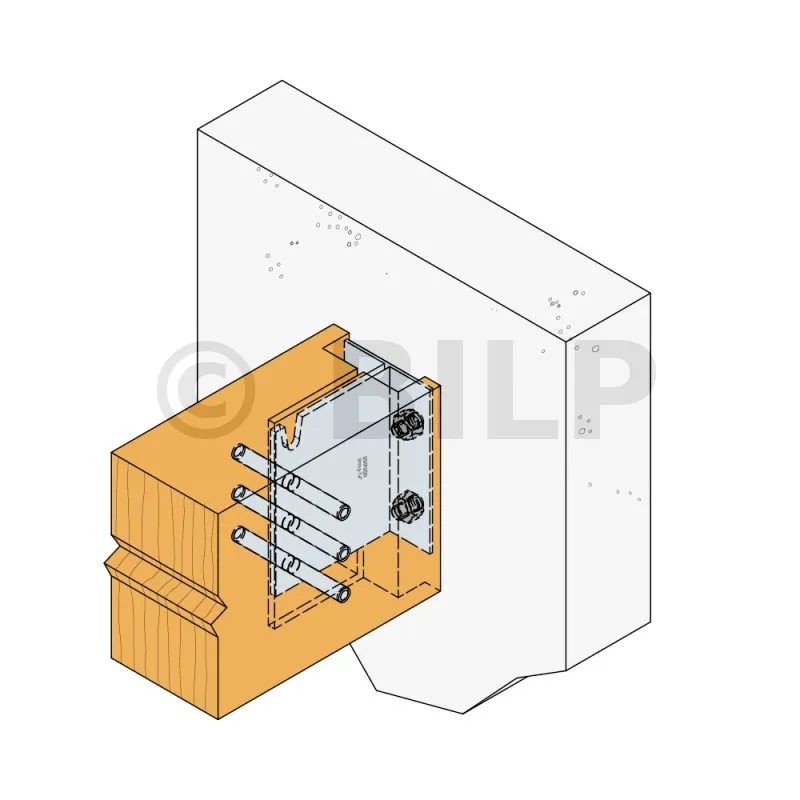

Installation
1. Schneide einen 9 mm breiten, vertikalen Schlitz in den Nebenträger.
2. Identifizieren Sie die Position der Stifte auf dem Träger, bevor Sie quer bohren.
3. Führen Sie nur den ersten Stift in den Träger auf der Oberseite ein.
4. Befestigen Sie den Balkenträger mit der passenden Befestigung Ø12 mm am Träger.
5. Legen Sie den Nebenträger so vor, dass der bereits vorhandene Stift in die Kerbe des Balkenträgers passt.
6. Setzen Sie die restlichen Stifte ein.
