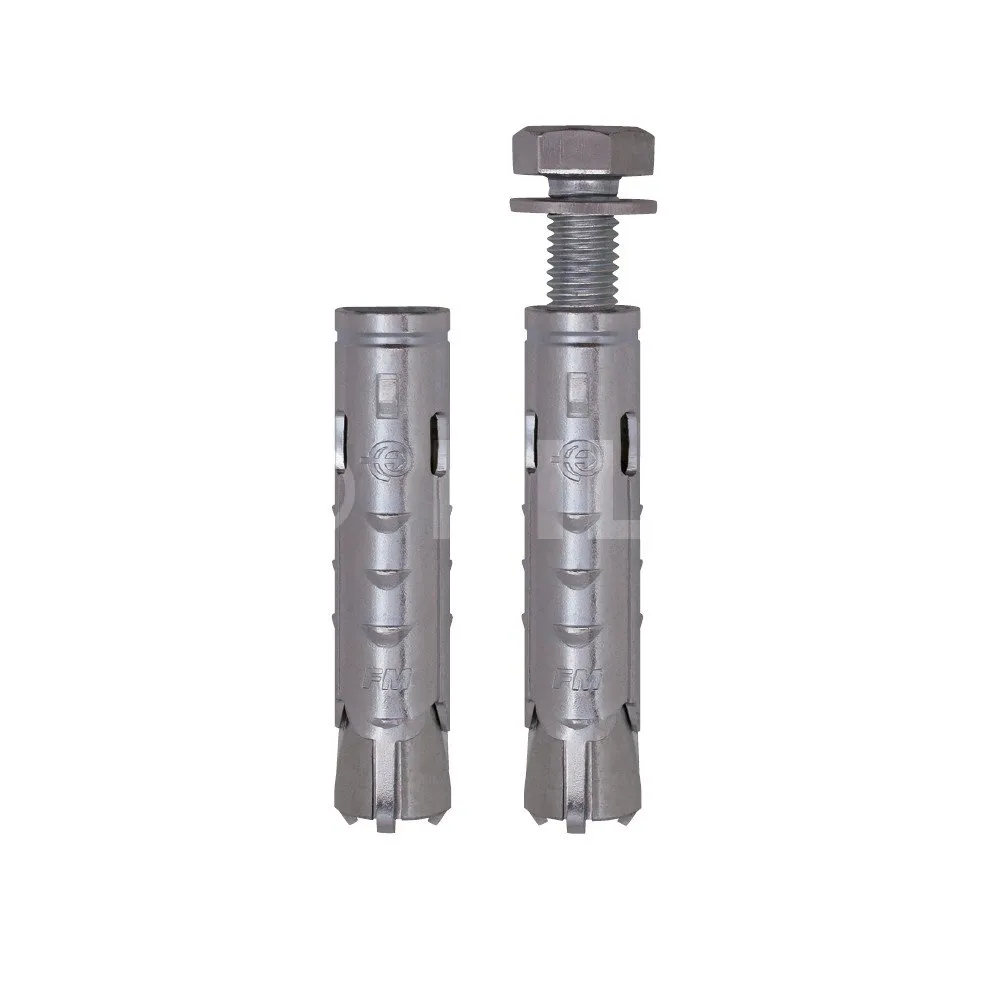

Robuster weiblicher Metallanker FM-MP3 evo A4

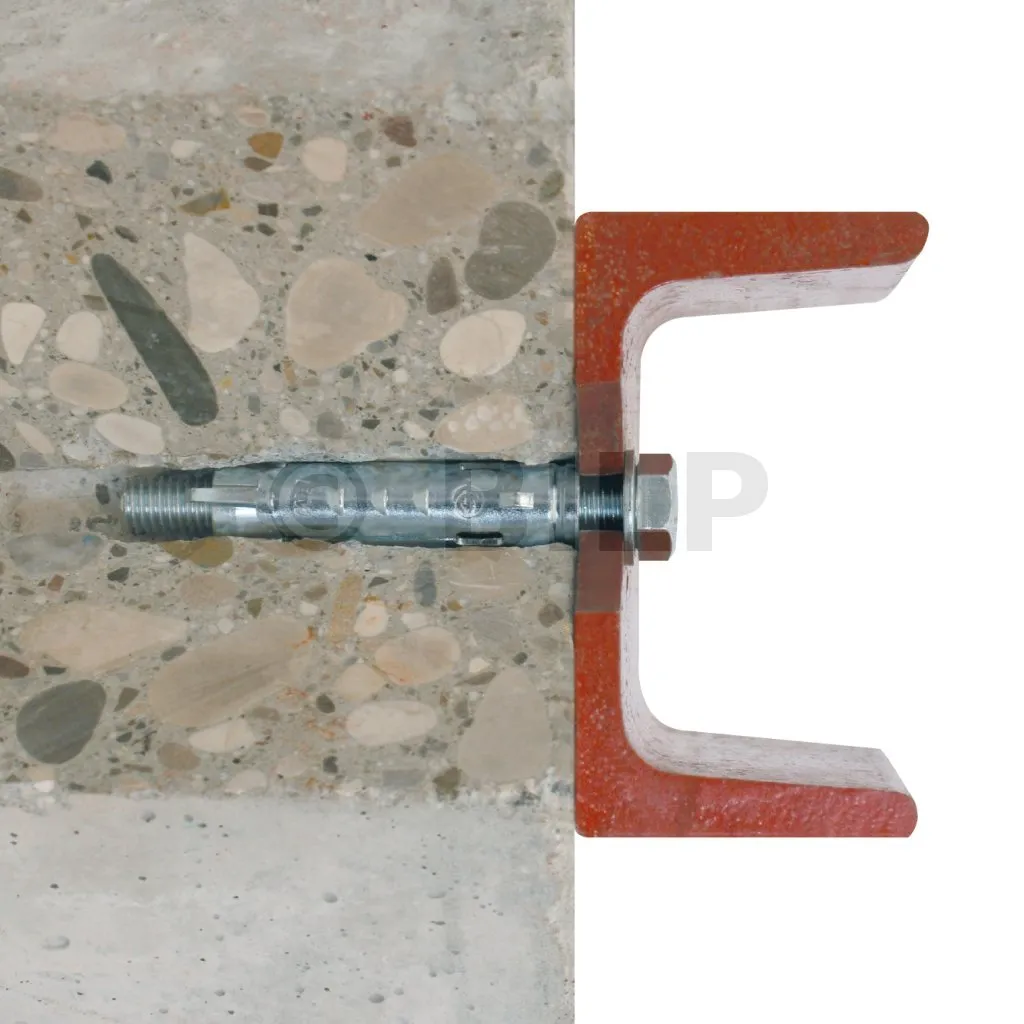

Der Metalldübel FM-MP3 evo A4 mit Spreizhülse durch 3-Segment-Verschraubung eignet sich zur Befestigung von Elementen zur Übertragung schwerer Lasten in mehreren Trägern: gerissener oder ungerissener Beton, Voll- oder Hohlträger.
Dieser Anker aus Edelstahl A4 ermöglicht den Einsatz im Außenbereich in korrosiven Atmosphären.
Schwerlast-Innenanker aus Metall INOX
Anwendung
Einsatzbereiche
- Leitplanke,
- Sicherheitsbarrieren,
- Ausrüstung, mehrere nicht-strukturelle Anwendungen.
Unterstützt
- gerissener und ungerissener Beton,
- Felsen,
- Vollziegel,
- Wabenziegel (Kompatibilität muss überprüft werden).
Gegenstand
A4-Edelstahl
Vorteile
- Universeller Metallanker, auch für Hohlmauerwerk geeignet,
- Einteiliger Körper mit exklusivem Konus-Rückhaltesystem,
- Feuerwiderstand R120.
Abmessungen
Knöchelmaß mit Sechskantschraube
| Referenzen | Referenz | Abmessungen [ØxL] [mm] | Abmessungen der Sechskantschraube [ØxL] [mm] | Dicke. max [tfix] Stück zu befestigen [mm] | Bohr-Ø [d0] | Min. Bohrtiefe [h1] | Nenn-Verankerungstiefe [hnom] | Tiefe mini Anker [hef] | Ø Bohrteil zur Befestigung [df] | Ep. mini [hmin] Unterstützung | Gewindelänge [Lv] | Einbaudrehmoment [Tinst] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7330101205000 | FM-MP3 evo A4 | 12x50 | M8x60 | 10 | 12 | 70 | 50 | 43 | 10 | 100 | 60 | 15 |
| 7330101506000 | FM-MP3 evo A4 | 15x60 | M10x80 | 20 | 15 | 80 | 60 | 50 | 12 | 100 | 80 | 30 |
| 7330101808000 | FM-MP3 evo A4 | 18x80 | M12x100 | 20 | 18 | 100 | 80 | 69 | 14 | 140 | 100 | 50 |
Berechnungswerte – Isolierter Anker – Ohne Randabstand
| Resistance Design - Ungerissener Beton (3) | |||||||||||
| Spannung - NRd (1) | Scherkraft - NRd(1-2) | Biegemoment | |||||||||
| Referenzen | Referenz | C20/25 [kN] | C30/37 [kN] | C40/50 [kN] | C50/ 60 [kN] | C20/25 [kN] | C30/37 [kN] | C40/50 [kN] | C50/60 [kN] | MRd [Nm] | |
| 7330101205000 | FM-MP3 evo A4 | 6.7 | - | - | - | 7.7 | - | - | - | 24 | |
| 7330101506000 | FM-MP3 evo A4 | 8.9 | - | - | - | 9.7 | - | - | - | 48 | |
| 7330101808000 | FM-MP3 evo A4 | 13.9 | - | - | - | 18.6 | - | - | - | 84 | |
1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).
* Zertifiziertes Produkt, wenn es mit einer Sechskantschraube der Klasse 8.8 nach DIN933 und einer Unterlegscheibe nach DIN120-1 installiert wird (tfix = Lv – hnom)
**Nicht durch die CE-Kennzeichnung abgedeckt
Durchführung

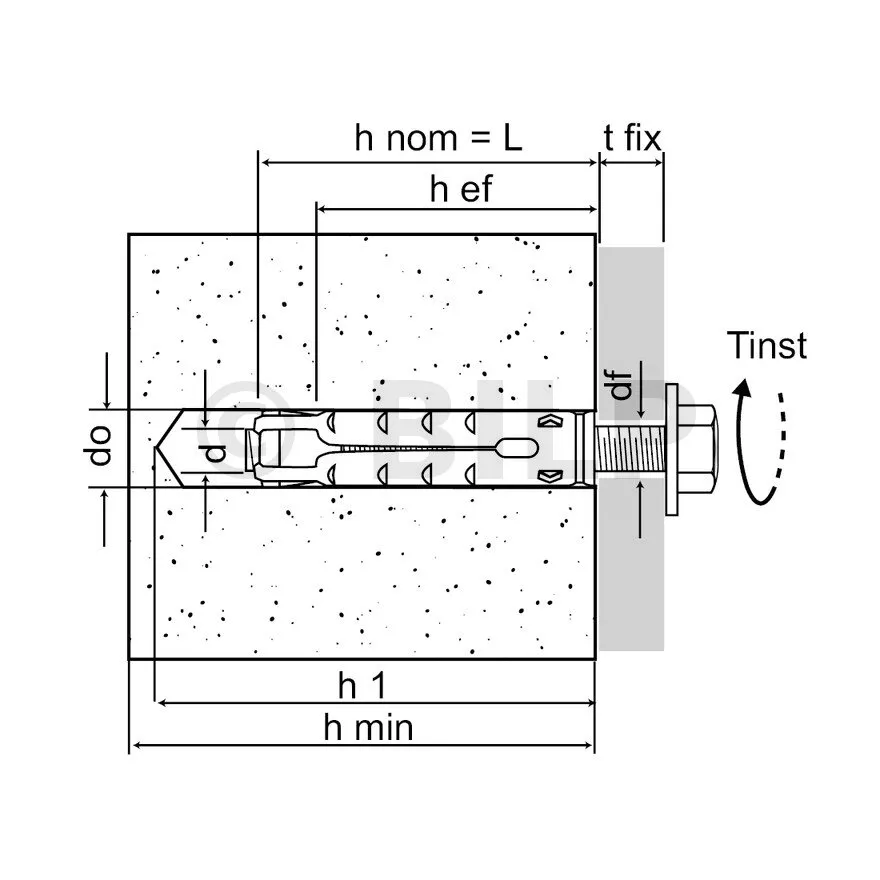

Montagedaten
| Referenzen | Referenz | Bohr-Ø [d0] [mm] | Prof. min. Bohrtiefe [h1] [mm] | Ø Bohrung im zu befestigenden Teil (Durchgang) [df] [mm] | Anziehdrehmoment [Tinst] [Nm] | Prof. Verankerung [hef] [mm] | Ep. Mindestauflage [hmin] [mm] |
|---|---|---|---|---|---|---|---|
| 7330101205000 | FM-MP3 evo A4 | 12 | 70 | 10 | 15 | 43 | 100 |
| 7330101506000 | FM-MP3 evo A4 | 15 | 80 | 12 | 30 | 50 | 100 |
| 7330101808000 | FM-MP3 evo A4 | 18 | 100 | 14 | 50 | 69 | 140 |
**Nicht durch die CE-Kennzeichnung abgedeckt
