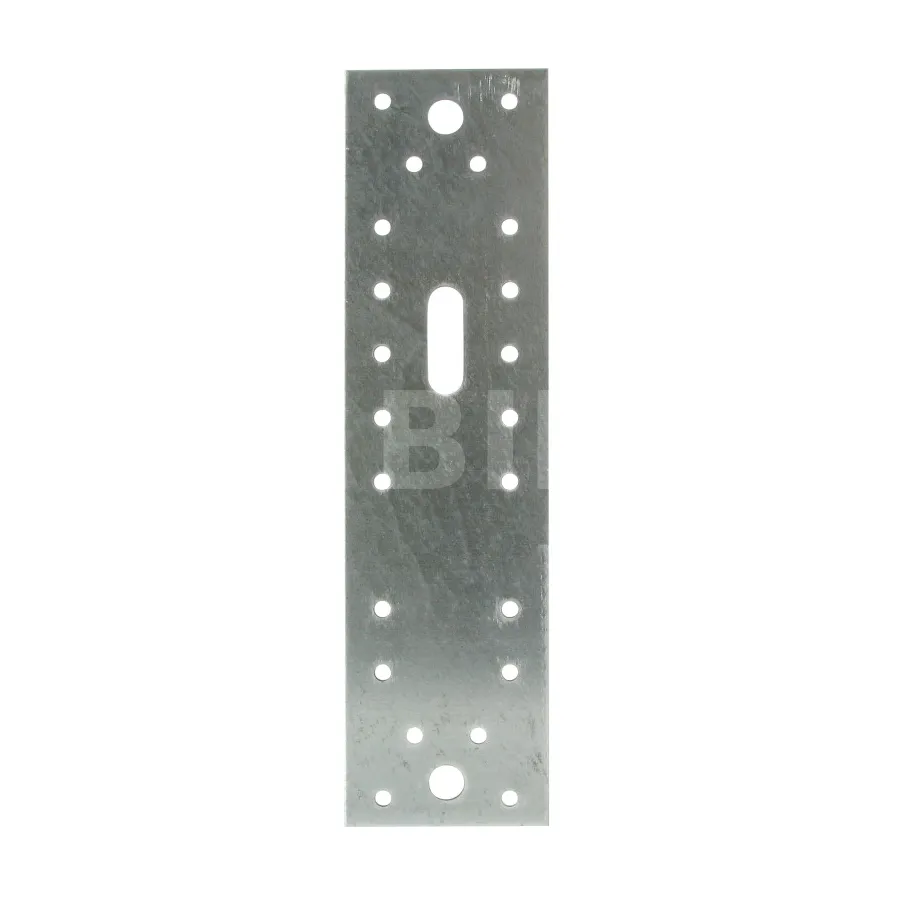

Verbindungslasche - 65X180mm - Réf. PL180/65/2.5

AUF LAGER
Sofortiger Versand verfügbar für 16 Einheiten verfügbar.
3€29
  inkl. MWST  / Verbindungslasche

  • Referenz
    PL180/65/2.5
  • Dicke
    2.5mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Bohrungen
    Nägel : 16 Ø5 - Bolzen : 1 Ø11 - Langloch : 1 Ø11x34
  • Mindestquerschnitt [mm²]
    110
  • Breite
    65mm

Eigenschaften

Leistungserklärungen : FR-DoP-h10/0005

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 2,5 mm.

Vorteile

  • Erleichterte Einstellung durch Langloch.

Anwendungen

Träger

  • Hauptträger : Holz, Stahl, ...
  • Nebenträger : Massivholz, Leimholz, Verbundholz, Dreiecksbinder.

Anwendungsbereiche

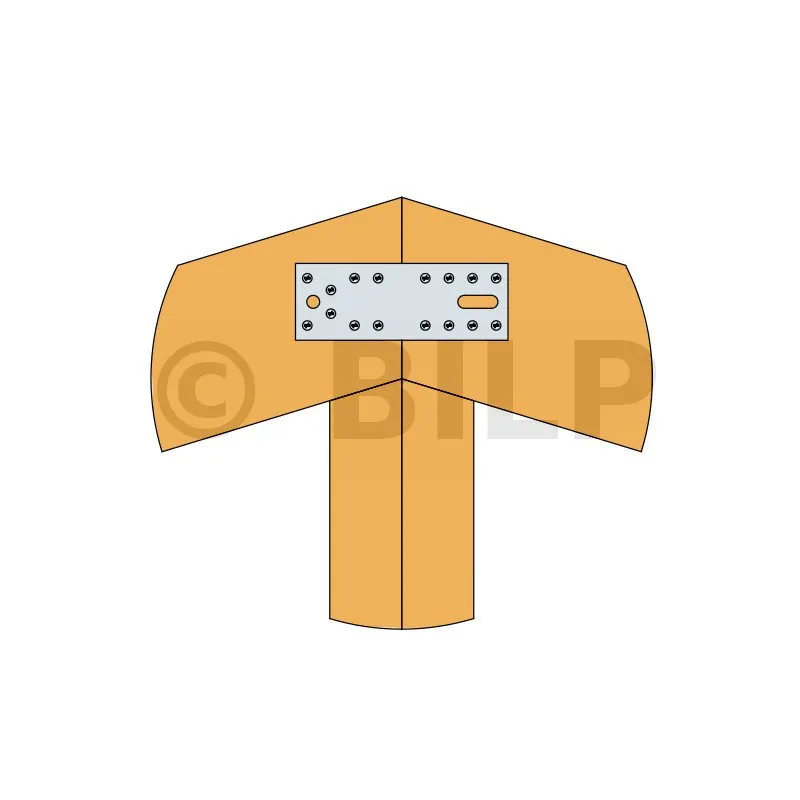

  • Verbindung von Halbbindern.
  • Geschraubte Verbindungen, ...

Technische Daten

Abmessungen und charakteristische Merkmale
ReferenzenAbmessungen [mm]BohrungenMinimaler Querschnitt [mm²]Maximal tolerierte charakteristische Merkmale [kN]
A B Dicke Nägel Bolzen Langloch
PL180/65/2,5 65 180 2.5 16 Ø5 1 Ø11 1 Ø11x34 110 30.8
PL300/65/2,5 65 300 2.5 28 Ø5 3 Ø11 1 Ø11x34 110 30.8
