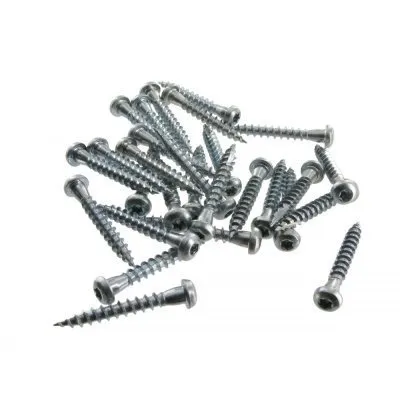

Kammschrauben für Holzverbinder TORX-Kopf -Durchmesser 5mm - Réf. CSA5.0X80

AUF LAGER
Sofortiger Versand verfügbar für 8 Einheiten verfügbar.
47€85
  inkl. MWST  / Box mit 200 Schrauben

  • Referenz
    CSA5.0X80
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser
    4.85mm
  • Finish
    -
  • Kopfform
    T20
  • Durchmesser des Kopfs
    8.3mm
  • Gewindelänge
    74mm

Eigenschaften

Technische Zulassungen : ETA-04/0013

Leistungserklärung : DE-DoP-e04/0013

Material

  • Weißer galvanisch verzinkter Stahl.

Verschraubung

  • Antrieb T 20.

Vorteile

  • Konische Form unter dem Kopf : totaler Kontakt der Spitze mit dem Konnektor,
  • Holzspezifische Gewinde : leichtes und schnelles Eindringen,
  • Keine Spaltung des Holzes,
  • Hohe Reißfestigkeit,
  • Empfohlen für einen Feuerwiderstand von einer halben Stunde.

Anwendungen

Substrat

-* Hauptträger : Massivholz, Verbundholz, Brettschichtholz,
-* Nebenträger : Massivholz, Verbundholz, Brettschichtholz.

Anwendungsbereich

  • Balkenschuhen für Rahmen,
  • Winkelverbinder,
  • Lochplatten.

Abmessungen

ArtikelAbmessungen [mm]BitMenge pro Karton
l lg d1 d dh

[CSA5,0X25|25|19|3.15|4.85|8.3|T-20|250|
|CSA5,0X35-R|35|29|3.15|4.85|8.3|T-20|25|
|CSA5,0X35|35|29|3.15|4.85|8.3|T-20|250|
|CSA5,0X40|40|34|3.15|4.85|8.3|T-20|250|
|CSA5,0X50|50|44|3.15|4.85|8.3|T-20|250|
|CSA5,0X80-DE|80|74|3.15|4.85|8.3|T-20|200|
|CSA5.0x80|80|74|3.15|4.85|8.3|T-20|200|

Charkteristische Produkten

ArtikelCharkteristische Produkten *) [kN]
Rax,k**) Rlat,k**)
CSA5,0X25 1.38 1.49
CSA5,0X35 2.11 1.99
CSA5,0X40 2.47 2.25
CSA5,0X50 3.2 2.63
CSA5,0X80-DE 5.38 3.5
CSA5.0x80-> 5.38 3.5
  • Charakteristische Werte - Holzklasse C24, für andere Klassen siehe ETA-04/0013
  • ax = Auszugsfähigkeit
  • lat = Scherfähigkeiten
