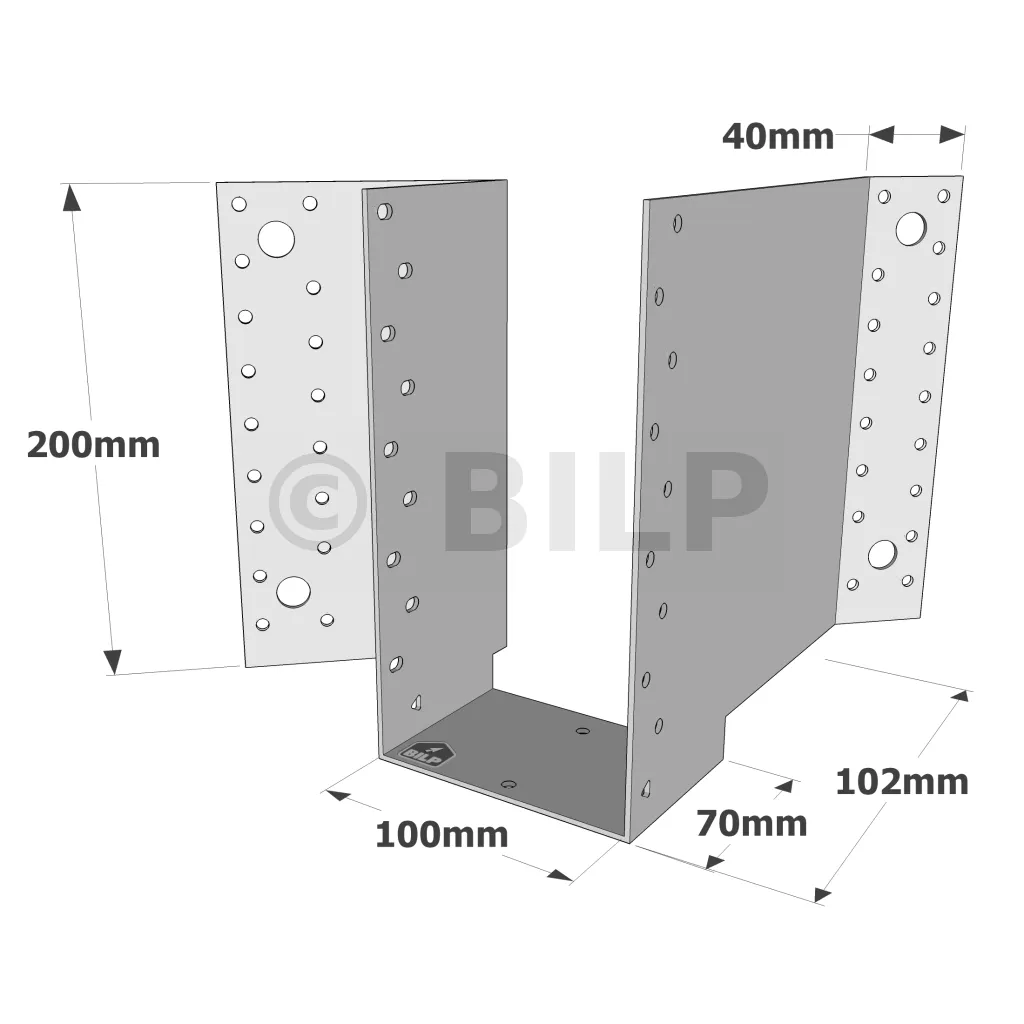

45°-Balkenschuh - Réf. S45G500/100/2
Befestigungen
Nebenträger :
- Kammnägel CNA Ø4,0 x35 mm oder CNAØ 4,0 X 50 mm
- Sechskant-Holzschrauben und Bolzen Ø10 oder Ø12 mm
Hauptträger :
Holzträger :
- Kammnägel CNA Ø4,0 x35 mm oder CNAØ 4,0 X 50 mm,
- Sechskant-Holzschrauben oder Bolzen Ø10 oder Ø12 mm,
- SSH Ø 12.0 x 60 - 80 mm.
Betonträger :
- Mechanische Dübel : Bolzen WA M10-78/5 oder WA M12-104/5,
- Chemische Verankerung : Verbundmörtel AT-HP + LMAS M10-120/25 oder LMAS M12-150/35 + Siebhülse SH M16-130.
Träger Hohlmauerwerk :
Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M10-120/25 + Siebhülse SH 16x130 oder LMAS M12-150/35 + Siebhülse SH 20x130.
Installation
Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vorfixieren,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.
Auf Beton :
1. Methode 1 : Markiere die Bohrlöcher, indem du den Balkenschuh auf den Träger aufsetzt,
2. Methode 2 : Markieren Sie die Position des Tragbalkens auf dem Träger, legen Sie den Balkenschuh vor und markieren Sie die Zentren der Bohrungen,
3. Bohren Sie mit einem geeigneten Bohrer in den Träger,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen auf dem Träger,
5. Legen Sie den Nebenträger, der im Balkenschuh getragen wird, vor, bevor Sie ihn befestigen.
