Schrauben für Stahl-Holz-Verbindungen SSH12.0X180 - Réf. 75169

bald VERFÜGBAR
Versand unter 7 Tagen.
147€62
  inkl. MWST  / Box mit 25 Schrauben
    • 12mm
    • 180mm
    • Impreg®+ Beschichtung (entspricht 55 µm verzinktem Stahl)
    • Box mit 25 Schrauben
  • Andere Wahlmöglichkeiten

  • Referenz
    75169
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Gewindelänge
    110mm
  • passende Antriebe
    T-40
  • Durchmesser des Kopfs
    17mm
  • Kopfhöhe
    6.25mm
  • Durchmesser unter dem Schraubenkopf
    12.2mm
  • Innendurchmesser des Gewindes
    6.7mm

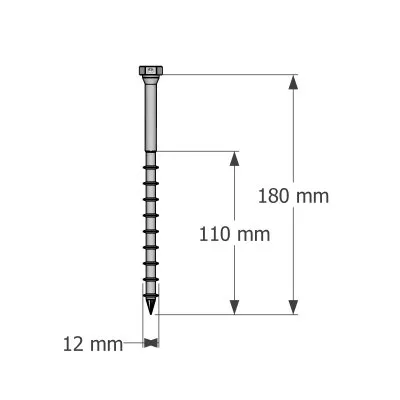

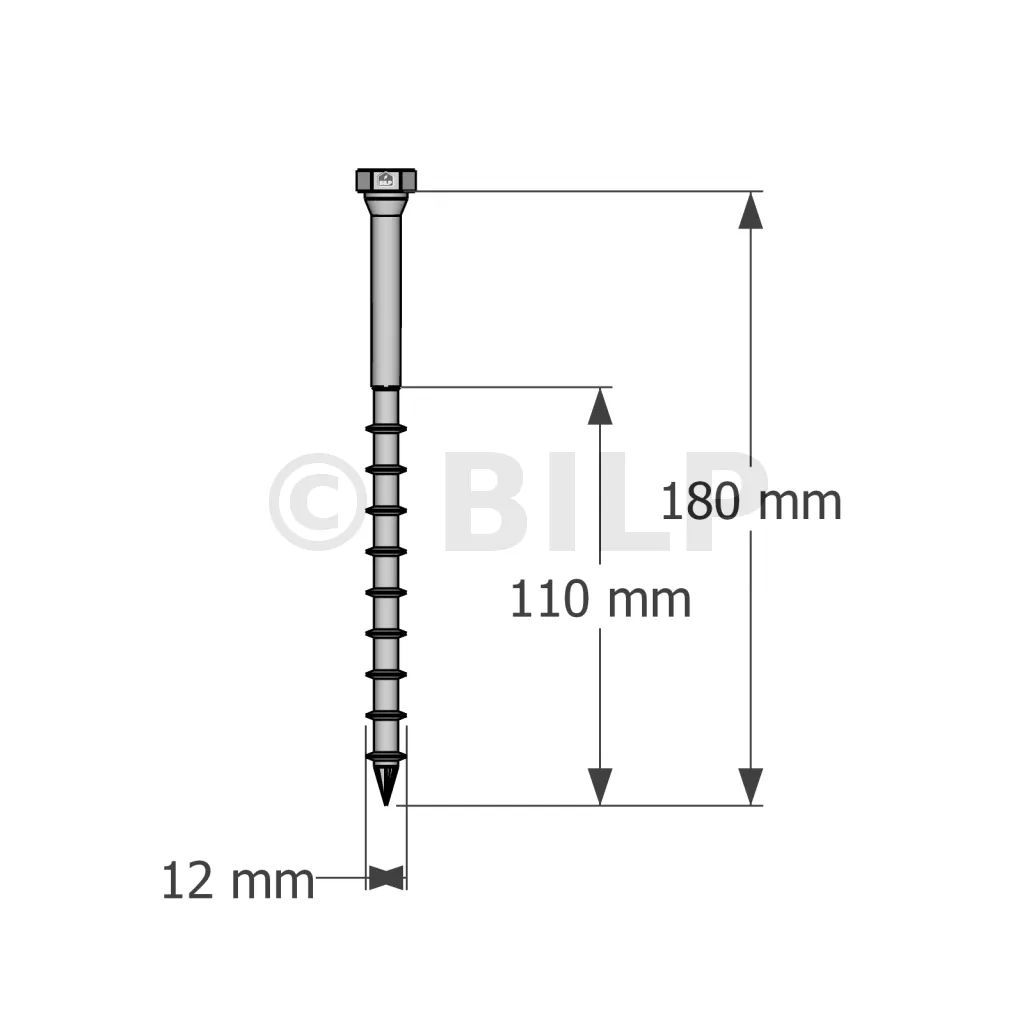

Schrauben für Stahl-Holz-Verbindungen

Die SSH-Holzschraube ist eine Schraube mit idealem Durchmesser und idealer Länge für die Befestigung von Verbindern an Holzelementen im Innen- und Außenbereich. Er kann in die normalerweise für Anker vorgesehenen Löcher eingebaut werden und verkürzt im Vergleich zu herkömmlichen Nagellösungen vorteilhaft die Zeit der Umsetzung auf der Baustelle.

Merkmale

Leistungserklärungen : FR-DoP-h17/0015 ;

Material

  • Impreg®+-Beschichtung (entspricht 55 µm verzinktem Stahl) : Lebensdauer 15 Jahre im Freien, 50 Jahre in Innenräumen.

Vorteile

  • Sechskantkopf : perfekter Halt der Stahlplatte auf Holz dank seines breiten Kopfes,
  • Doppelkonus unter Kopf : Hilft bei der Zentrierung der Schraube im Loch,
  • Reibahle : reduzierte Reibung,
  • Asymmetrisches Gewinde : reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit,
  • Anti-Splitting-Spitze Typ 17 : besserer Beginn der Verschraubung,
  • Schnell und einfach Anwendung für alle Schraubendreher geeignet.

Anwendungen

Substrat

  • Holz

Einsatzbereiche

  • Stahl auf Holz Baugruppen,
  • Holz-Holz-Baugruppen, Brettschichtholz, CLT, Holzwerkstoffplatten,
  • Befestigung von Verbindern, Winkelverbinder, Balkenschuhen...

Technische Daten

Produkt-Abmessungen

ReferenzenArtikel CodeDurchmesser [mm]
d l dh ht duh d1 lg Bit
SSH8.0X40 75134 8 40 13 5.75 8.2 5.1 32 T-40
SSH10.0X40 75149 10 40 15 6 10.2 6.2 32 T-40
SSH10.0X50 75150 10 50 15 6 10.2 6.2 42 T-40
SSH10.0X60 75151 10 60 15 6 10.2 6.2 42 T-40
SSH10.0X80 75152 10 80 15 6 10.2 6.2 42 T-40
SSH12.0X60 75162 12 60 17 6.25 12.2 6.7 48 T-40
SSH12.0X80 75163 12 80 17 6.25 12.2 6.7 48 T-40

Kompatible Verbinder

ReferenzenKompatible WinkelverbinderKompatible BalkenschuheKompatible Stützenfüße
SSH8.0X40 EBC - -
SSH10.0X40 E5/1.5, E5/1.5/1.22/11, ABR100, ABR105 SBE, SAE(1), S45, S1030, S1530 -
SSH10.0X50 - SBE, SAE(1), S45, S1030, S1530 -
SSH10.0X60 - SBE, SAE(1), S45, S1030, S1530 -
SSH10.0X80 ABR105, E20/3 SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP
SSH12.0X60 - SAE(2), GLE, GSE, S45 PBP
SSH12.0X80 AE116, AG922, ABR255, AKRX3L SAE(2), GLE, GSE, S45 -

Nicht abschließende Liste, die Leistungen dieser Steckverbinder mit der SSH-Schraube sind in den entsprechenden technischen Datenblättern angegeben.
SAE(1) = SAE200 und SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 und SAE500

Charakteristische Merkmale

ReferenzenCharakteristische Merkmale
Charakteristisches plastisches Fließmoment - My,k [Nm] Charakteristischer Parameter des Auszugswiderstands - fax,k,90° [N/mm²] Charakteristischer Widerstandsparameter an der Kopfdurchführung - fhead,k [N/mm²] Charakteristische Zugfestigkeit - ftens,k [kN] Torsionsverhältnis
SSH8.0X40 29.4 15.6 22 23.2 3.1
SSH10.0X40 50.3 13.2 20.1 32 3.4
SSH10.0X50 50.3 13.2 20.1 32 3.4
SSH10.0X60 50.3 13.2 20.1 32 3.4
SSH10.0X80 50.3 13.2 20.1 32 3.4
SSH12.0X60 67.1 12.1 18.5 39.6 3
SSH12.0X80 67.1 12.1 18.5 39.6 3

Die Schraubenwerte SSH8.0X40 und SSH10.0X40 können direkt auf den Steckern der mit diesen Schrauben kompatiblen Verbinder konsultiert werden (siehe Tabelle oben).

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
