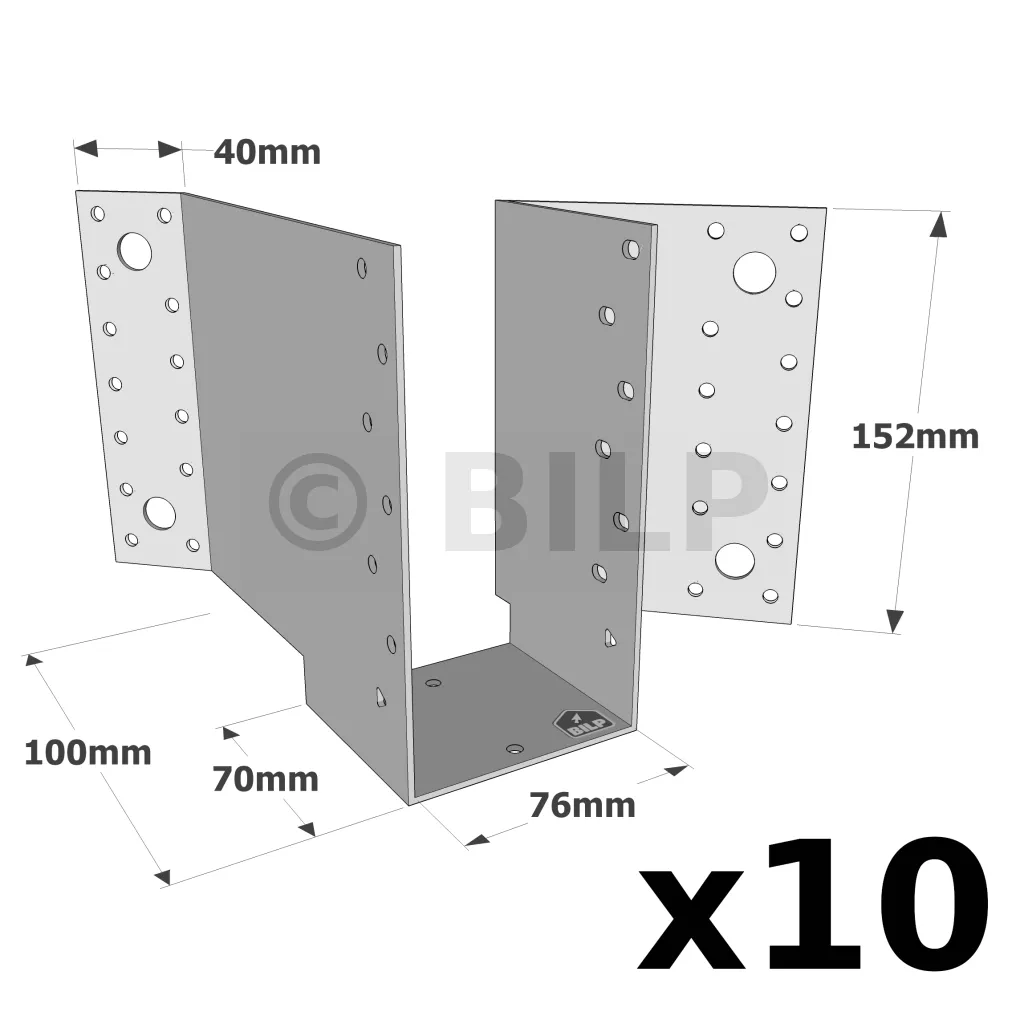

45°-Balkenschuh

bald VERFÜGBAR

Versand unter 10 Tagen.

15€³⁵

inkl. MWST / Balken
bzw. 153.52€ für 10 Balkenschuhe

Breite :
- 75mm
Position der Schenkeln :
- Rechts
Verpackung :
- 10 Stück
Andere Wahlmöglichkeiten

Referenz
S45D380/76/2_10
Herstellung
französisch
Material
Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke
SIMPSON Strong-Tie
Mindesthöhe des Nebenträgers aus Holz
152mm
Maximale Höhe des Nebenträgers aus Holz
228mm
Tiefe (C)
70mm
Länge des Schenkels (D)
250mm
Bohrungen auf dem Hauptträger Ø5 [mm]
26
Bohrungen auf dem Hauptträger Ø13 [mm]
4
Bohrungen auf dem Nebenträger Ø5 [mm]
12
Dicke
2mm
Höhe
152mm
Tiefe (F)
155mm

Diese Holzbalkenschuhe wurden entwickelt, um den vielen Fällen gerecht zu werden, die im Dachstuhl auftreten, wenn ein 45°-Winkel erforderlich ist. Sie werden in der Regel für horizontale Anwendungen verwendet, können aber auch für andere Zwecke angepasst werden.

Eigenschaften :

Werkstoff :

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
Dicke: 1,5 bis 2 mm je nach Modell.

Vorteile :

Verschiedene Breiten erhältlich.

Anwendungen

Träger :

Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl.
Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

Balken,
1/2 Binder,
Gratleisten,
Pausen.

Technische Daten

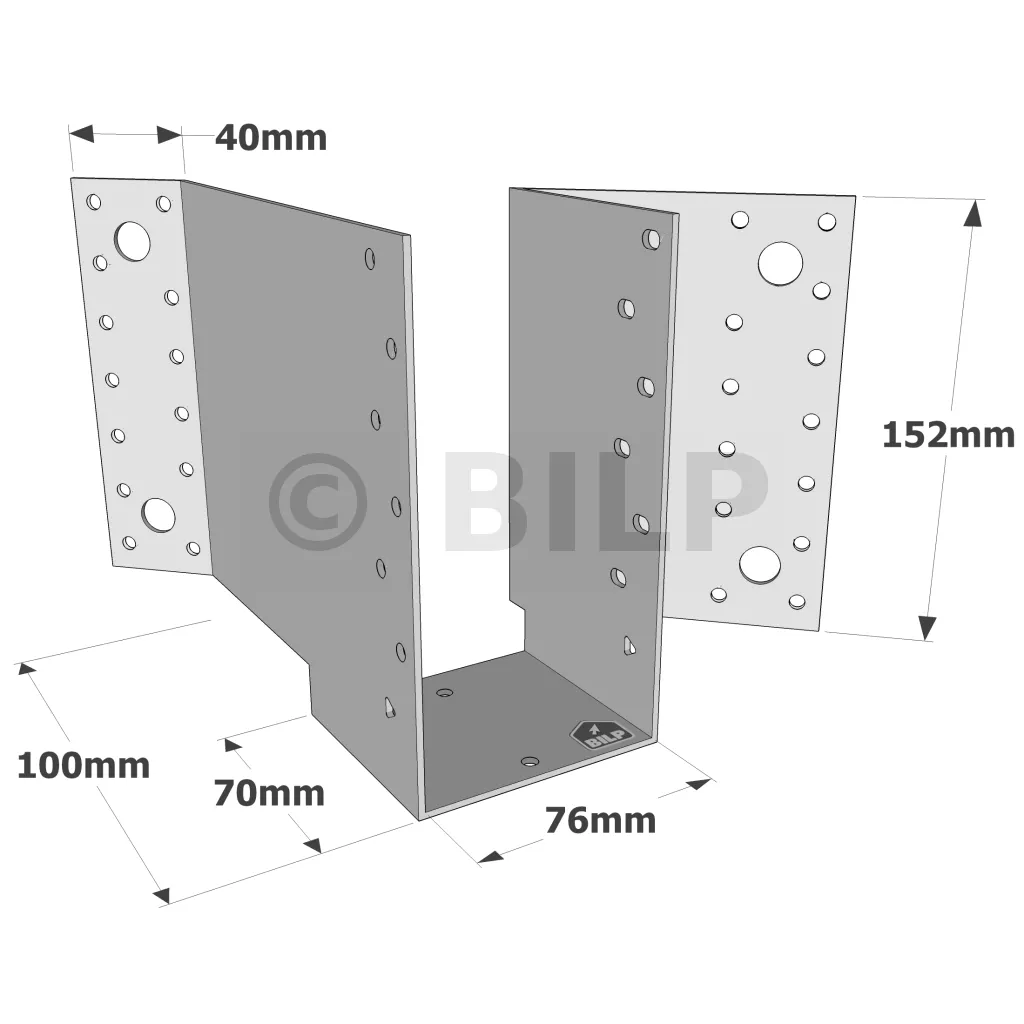

Abmessungen

Artikel	Abmessungen des Trägers			Abmessungen [mm]						Bohrungen auf Hauptträger			Bohrungen auf Nebenträger
	Breite	Höhe		A	B	C	D	F	t	Ø5	Ø11	Ø13	Ø5
		Min.	Max.	A	B	C	D	F	t	Ø5	Ø11	Ø13	Ø5
S45D250/38/1.5	38	106	159	38	106	38	36	77.7	1.5	16	2	-	16
S45G250/38/1.5	38	106	159	38	106	38	36	77.7	1.5	16	2	-	16
S45D320/64/2	63	128	192	64	128	70	40	100	2	18	-	4	10
S45G320/64/2	63	128	192	64	128	70	40	100	2	18	-	4	10
S45D380/76/2	75	152	228	76	152	70	40	100	2	26	-	4	12
S45G380/76/2	75	152	228	76	152	70	40	100	2	26	-	4	12
S45D440/80/2	80	180	270	80	180	70	40	100	2	28	-	4	14
S45G440/80/2	80	180	270	80	180	70	40	100	2	28	-	4	14
S45D500/100/2	100	200	300	100	200	70	40	102	2	34	-	4	18
S45G500/100/2	100	200	300	100	200	70	40	102	2	34	-	4	18

Charakteristische Werte - Balken auf Tragbalken

Artikel	Befestigungen				Charakteristische Werte - C24-Holz [kN]
	Hauptträger		Nebenträger		R1.k	R2.k
	Anzahl	Typ	Anzahl	Typ	R1.k	R2.k
S45D250/38/1.5	16	CNA4,0x50	8	CNA4,0x35	5	4.9
S45G250/38/1.5	16	CNA4,0x50	8	CNA4,0x35	5	4.9
S45D320/64/2	18	CNA4,0x50	10	CNA4,0x35	14	3.2
S45G320/64/2	18	CNA4,0x50	10	CNA4,0x35	14	3.2
S45D380/76/2	26	CNA4,0x50	12	CNA4,0x50	16.2	4.2
S45G380/76/2	26	CNA4,0x50	12	CNA4,0x50	16.2	4.2
S45D440/80/2	28	CNA4,0x50	14	CNA4,0x50	18.5	5.6
S45G440/80/2	28	CNA4,0x50	14	CNA4,0x50	18.5	5.6
S45D500/100/2	34	CNA4,0x50	18	CNA4,0x50	23.4	8.3
S45G500/100/2	34	CNA4,0x50	18	CNA4,0x50	23.4	8.3

Charakteristische Werte - Holz auf Beton

Artikel	Befestigungen				Charakteristische Werte - C24-Holz [kN]
	Hauptträger		Nebenträger		R1.k	R2.k
	Anzahl	Typ	Anzahl	Typ	R1.k	R2.k
S45D250/38/1.5	2	Ø10*	5	CNA4,0x35	4.9	1.5
S45G250/38/1.5	2	Ø10*	5	CNA4,0x35	4.9	1.5
S45D320/64/2	4	Ø12*	10	CNA4,0x50	14	3.2
S45G320/64/2	4	Ø12*	10	CNA4,0x50	14	3.2
S45D380/76/2	4	Ø12*	12	CNA4,0x50	16.2	4.2
S45G380/76/2	4	Ø12*	12	CNA4,0x50	16.2	4.2
S45D440/80/2	4	Ø12*	14	CNA4,0x50	18.5	5.6
S45G440/80/2	4	Ø12*	14	CNA4,0x50	18.5	5.6
S45D500/100/2	4	Ø12*	18	CNA4,0x50	23	8.3
S45G500/100/2	4	Ø12*	18	CNA4,0x50	23	8.3

Sehen Sie sich die Simpson Strong-Tie-Anker an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte beziehen sich auf eine Installation in voller Höhe der Bodenplatte. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen.

Charakteristische Werte - Verbindung Holz auf Holz - mit Schraube SSH-Verbinder

Artikel	Charakteristische Werte - Holz auf Holz - mit SSH-Verbindungsschraube
	Befestigungen				Charakteristische Werte - C24-Holz [kN] [kN]
	Hauptträger		Nebenträger		R1,k	R2,k
	Anzahl	Typ	Anzahl	Typ	R1,k	R2,k
S45D250/38/1.5	2	SSH10.0x40	5	CNA4.0x35	4.9	1.5
S45G250/38/1.5	2	SSH10.0x40	5	CNA4.0x35	4.9	1.5
S45D320/64/2	4	SSH12.0x60	5	CNA4.0x50	6.8	2.4
S45G320/64/2	4	SSH12.0x60	5	CNA4.0x50	6.8	2.4
S45D380/76/2	4	SSH12.0x60	6	CNA4.0x50	8.4	2.8
S45G380/76/2	4	SSH12.0x60	6	CNA4.0x50	8.4	2.8
S45D440/80/2	4	SSH12.0x60	7	CNA4.0x50	9	3.3
S45G440/80/2	4	SSH12.0x60	7	CNA4.0x50	9	3.3
S45D500/100/2	4	SSH12.0x60	9	CNA4.0x50	9.4	3.4
S45G500/100/2	4	SSH12.0x60	9	CNA4.0x50	9.4	3.4

Die Querzugkraft muss vom Anwender überprüft werden und da sie vorherrschend sein kann.
Die Mindestdicke des tragenden Holzes beträgt 38 mm bei der Verwendung von SSH Ø10x40 und 73 mm bei SSH Ø12x60.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Katalog-45°-Balkenschuh (Auf Französisch)

Befestigungen

Nebenträger :

Kammnägel CNA Ø4,0 x35 mm oder CNAØ 4,0 X 50 mm
Sechskant-Holzschrauben und Bolzen Ø10 oder Ø12 mm

Hauptträger :

Holzträger :

Kammnägel CNA Ø4,0 x35 mm oder CNAØ 4,0 X 50 mm,
Sechskant-Holzschrauben oder Bolzen Ø10 oder Ø12 mm,
SSH Ø 12.0 x 60 - 80 mm.

Betonträger :

Mechanische Dübel : Bolzen WA M10-78/5 oder WA M12-104/5,
Chemische Verankerung : Verbundmörtel AT-HP + LMAS M10-120/25 oder LMAS M12-150/35 + Siebhülse SH M16-130.
Träger Hohlmauerwerk :

Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M10-120/25 + Siebhülse SH 16x130 oder LMAS M12-150/35 + Siebhülse SH 20x130.
Installation

Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vorfixieren,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.

Auf Beton :

1. Methode 1 : Markiere die Bohrlöcher, indem du den Balkenschuh auf den Träger aufsetzt,
2. Methode 2 : Markieren Sie die Position des Tragbalkens auf dem Träger, legen Sie den Balkenschuh vor und markieren Sie die Zentren der Bohrungen,
3. Bohren Sie mit einem geeigneten Bohrer in den Träger,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen auf dem Träger,
5. Legen Sie den Nebenträger, der im Balkenschuh getragen wird, vor, bevor Sie ihn befestigen.

Befestigung eines Trägers in einem Winkel von 45°

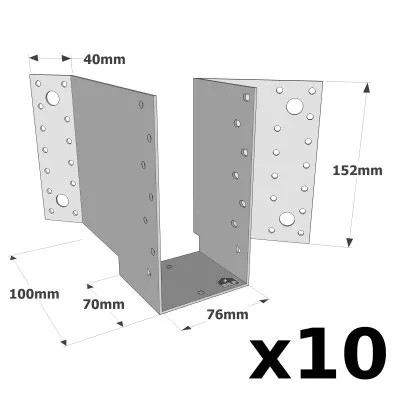

45°-Balkenschuh - Réf. S45D380/76/2_10
