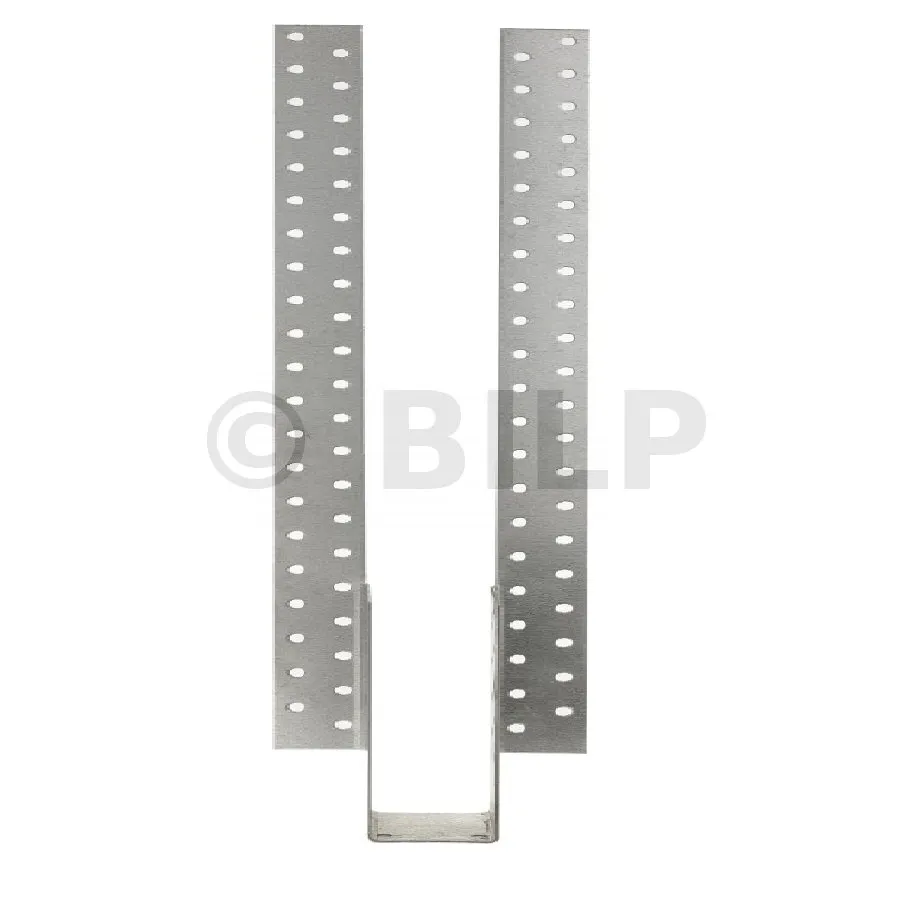

Der maßgefertigte Balkenschuh AG703 - Réf. AG703

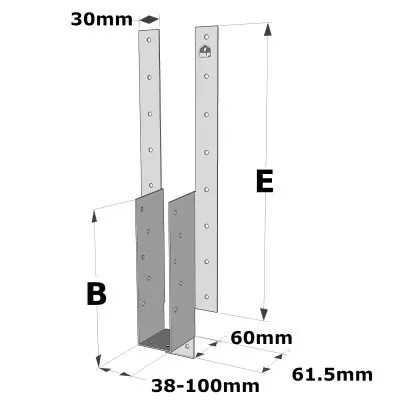

Der maßgefertigte Balkenschuh AG713 - Réf. AG713
Der maßgefertigte Balkenschuh AG713 - Réf. AG713
Die Riemenclogs AG703 und AG713 bieten die Möglichkeit, die Höhe durch Falten der Riemen am Träger entsprechend der gewünschten Konfiguration anzupassen.
Einsatzbereiche

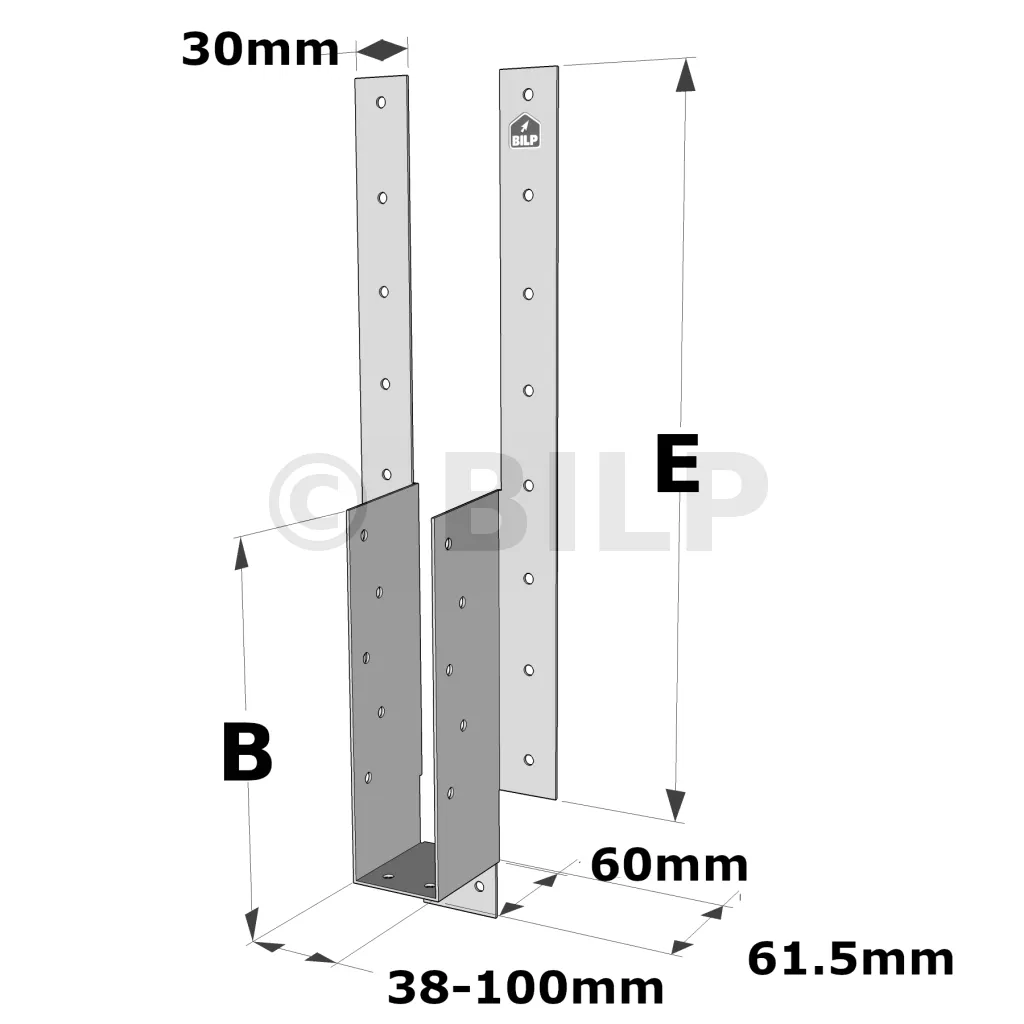

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen am Träger | Bohrungen am Träger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4,5 | Ø4,5 | |
| AG703 | 36-98 | (344-A)/2 | 48 | 25 | (680-A)/2 | 49.2 | 1.2 | 18 | 10 |
| AG713 | 38-100 | (300-A)/2 | 60 | 30 | (970-A)/2 | 61.5 | 1.5 | 84 | 18 |
Eigenschaftswerte - Holz auf Holz - Flache Flügel
| Referenzen | Eigenschaftswerte - Holz auf Holz - Flache Flügel | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C18-Holz [kN] | Kennwerte - C24-Holz [kN] | Kennwerte - SCL-Holz [kN] | |||||
| Getragen | Getragen | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Menge | Menge | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | |
| AG713 | 20 | 4 | 21.4 | 5.7 | 24.3 | 5.7 | 28.2 | 6.7 |
Eigenschaftswerte – Holz auf Holz – Befestigung von oben
| Referenzen | Kennwerte - Holz auf Holz - Obere Befestigung | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – C18-Holz [kN] | Charakteristische Werte – C24-Holz [kN] | Charakteristische Werte - SCL Holz [kN] ] | ||||||
| Getragen | Getragen | R1.k | R2.k | R1.k | R2.k | R1 .k | R2.k | ||
| Platine haute | Face | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | ||
| Qté | Qté | Qté | |||||||
| AG713 | 4 | 2 | 4 | 11.4 | 5.4 | 12.1 | 5.7 | 14.2 | 6.7 |
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Beim Tragen:
Auf dem Holzträger:
Einrichtung
2 mögliche Konfigurationen:
Der maßgefertigte Balkenschuh AG703 - Réf. AG703
Der maßgefertigte Balkenschuh AG713 - Réf. AG713
