Der maßgefertigte Balkenschuh AG703 - Réf. AG703

Die Balkenschuhe mit Trägern AG703 und AG713 bieten die Möglichkeit, die Höhe zu verstellen, indem die Träger je nach gewünschter Konfiguration auf den Hauptträger geklappt werden.

NACH MAß
Dieses bestellte Produkt kann weder zurückgenommen noch umgetauscht werden.
Versand unter 10 Tagen.
5€31
  inkl. MWST  / Balkenschuh

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    AG703
  • Herstellung
    Französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 und Sylodyn® : Polyurethan Sylomer® SR220.
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    48mm
  • Höhe (B)
    (344-Breite (A))/2
  • Höhe (E)
    (680-Breite (A))/2
  • Tiefe (F)
    49.2mm
  • Tiefe (D)
    25mm
  • Bohrungen am Träger Ø4.5
    18
  • Bohrungen auf den Hauptträger Ø4.5
    10

Riemchen-Clog

Die Riemenclogs AG703 und AG713 bieten die Möglichkeit, die Höhe durch Falten der Riemen am Träger entsprechend der gewünschten Konfiguration anzupassen.

Einsatzbereiche

  • Dachsparren befestigen,
  • Balken,
  • Überschriften, ...

Technische Daten

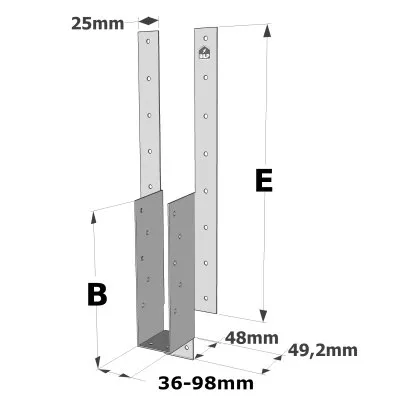

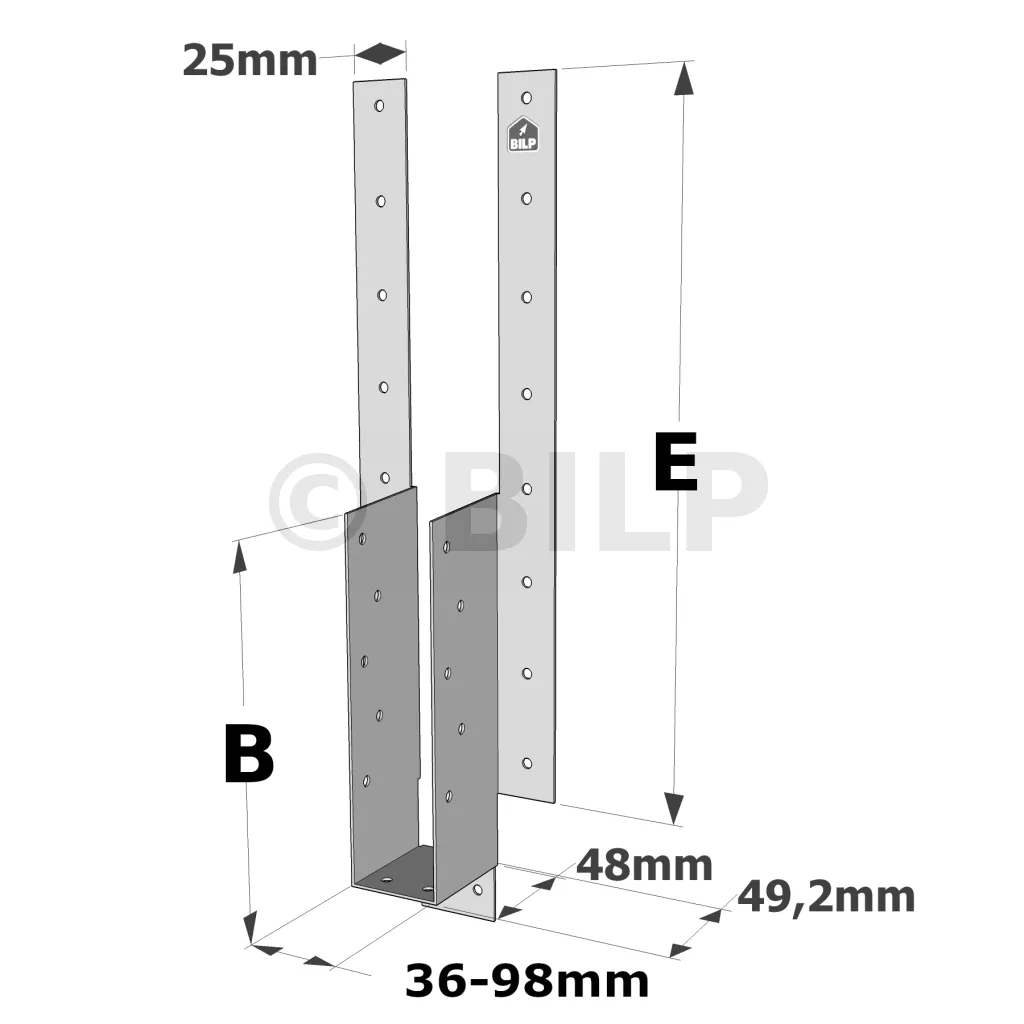

Abmessungen


ReferenzenAbmessungen [mm]Bohrungen am TrägerBohrungen am Träger
A B C D E F t Ø4,5 Ø4,5
AG703 36-98 (344-A)/2 48 25 (680-A)/2 49.2 1.2 18 10
AG713 38-100 (300-A)/2 60 30 (970-A)/2 61.5 1.5 84 18

Eigenschaftswerte - Holz auf Holz - Flache Flügel


ReferenzenEigenschaftswerte - Holz auf Holz - Flache Flügel
Befestigungen Kennwerte - C18-Holz [kN] Kennwerte - C24-Holz [kN] Kennwerte - SCL-Holz [kN]
Getragen Getragen R1.k R2.k R1.k R2.k R1.k R2.k
Menge Menge CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50
AG713 20 4 21.4 5.7 24.3 5.7 28.2 6.7

Eigenschaftswerte – Holz auf Holz – Befestigung von oben


ReferenzenKennwerte - Holz auf Holz - Obere Befestigung
Befestigungen Charakteristische Werte – C18-Holz [kN] Charakteristische Werte – C24-Holz [kN] Charakteristische Werte ​​- SCL Holz [kN] ]
Getragen Getragen R1.k R2.k R1.k R2.k R1 .k R2.k
Platine haute Face CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50
Qté Qté Qté
AG713 4 2 4 11.4 5.4 12.1 5.7 14.2 6.7

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
