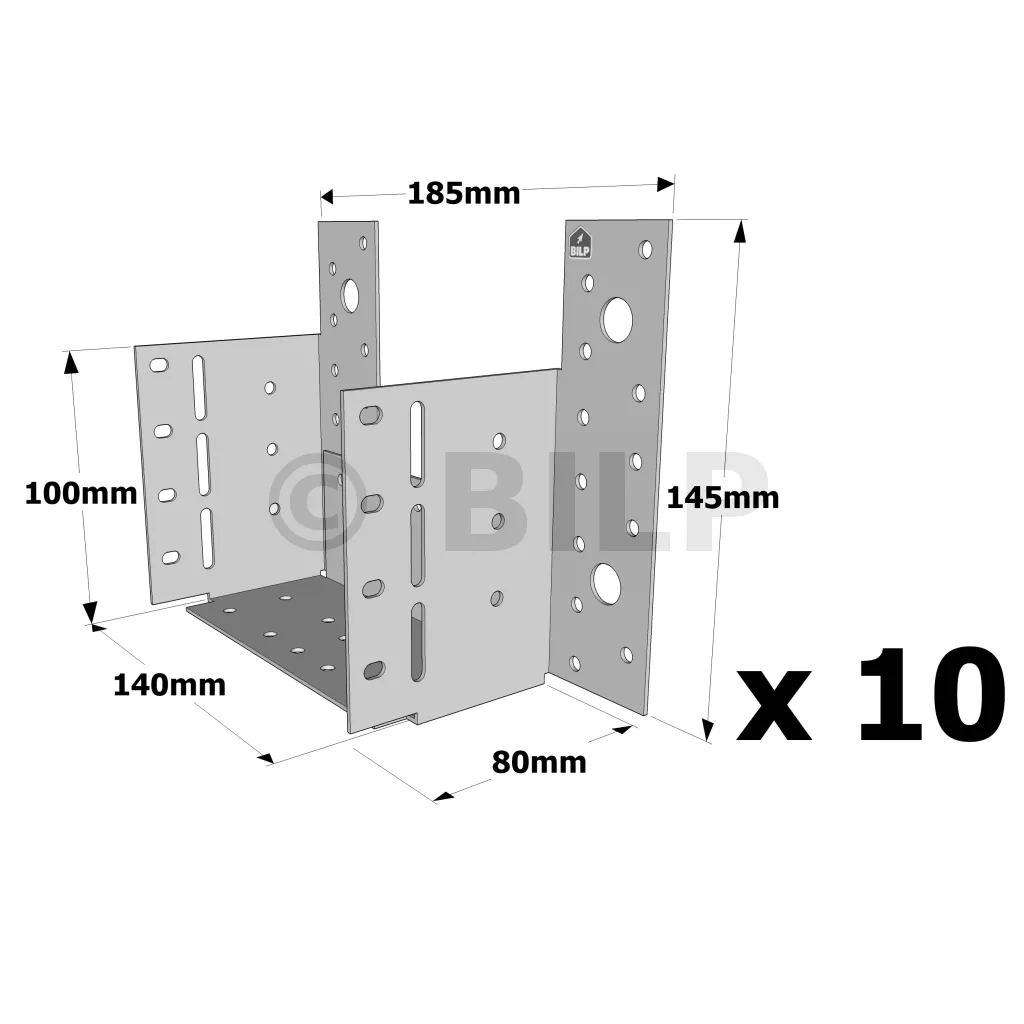

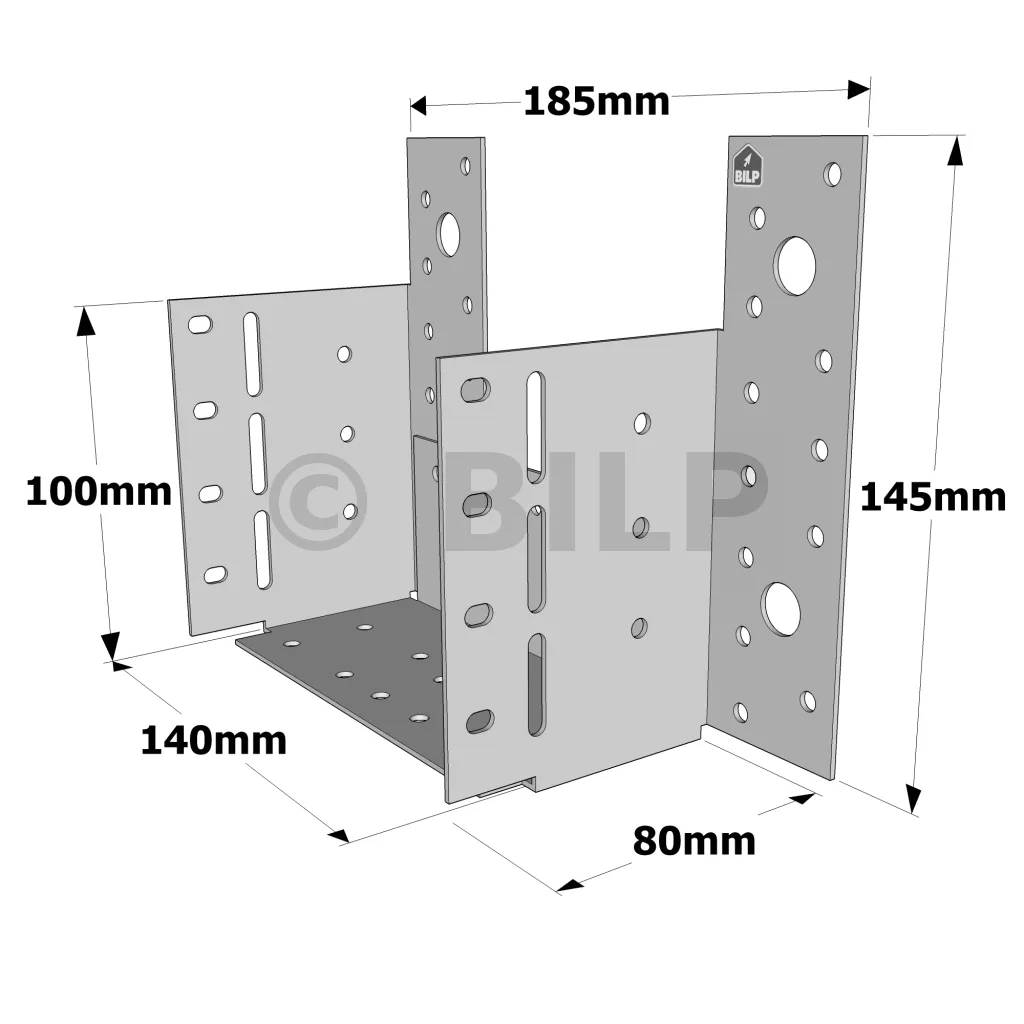

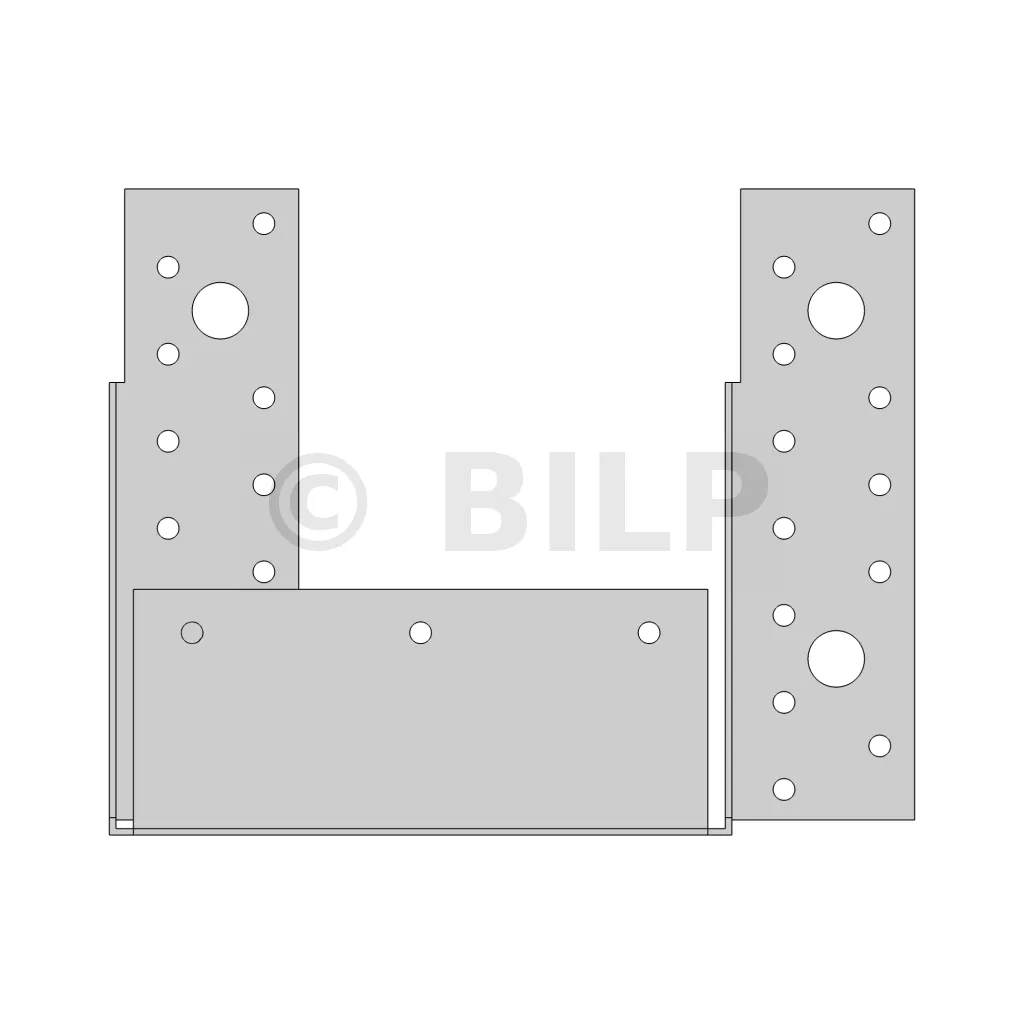

Balkenträger für ETC-Walm - Richtung : RECHTS - Réf. ETC434D_10
-
ReferenzETC434D_10
-
Dicke1.5mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
-
MarkeSIMPSON Strong-Tie
-
Tiefe (C)80mm
-
Tiefe (F)100mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]20
-
Bohrungen auf dem Hauptträger Ø13 [mm]4
-
Bohrungen auf dem HauptträgerSeitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5
-
Breite (D)185mm
-
Höhe (B)145mm
Rumpfsteigbügel ETC
Die Rumpfbügel werden im Fachwerk mit 38 mm Querschnitt verwendet. Sie ermöglichen die Schaffung eines Grates durch Zusammenfügen der Grat- und Spannhalbbinder. Die Modelle unterscheiden sich je nach Art der Umsetzung.
Merkmale
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 1,5 bis 3 mm je nach Modell.
Vorteile
- In mehreren Konfigurationen verwendbar,
- Befestigung auf Holz oder Beton...
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz, Beton, Stahl...
- Portiert: Massivholz...
Einsatzbereiche
- Befestigung von Dachbindern zur Herstellung von Graten.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Getragen | Getragen | ||||
| Ø5 | Ø13 | Flanken | Bottom | ||||||||
| Ø5 | Ø5x7,5 | Ø5 | |||||||||
| ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | 6 | 8 | 10 |
| ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | 12 | - | 31 |
| ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 2 | 24 | 4 | - | 12 |
| ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | 14 | - | 33 |
Charakteristische Werte – Holz auf Holz – Tragfähigkeit ≥ 197 mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 197mm - Holz C24 [kN] | . < | ||||||||||
| Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Span | Hip | Total | Span | Pferd | Max. | |
| ETC434 | 27 (27) | 1 | 147 | 6 (6) | 1 (2) | 147 | 6 (7) | 3 (4.2) | 9 (12.6) | 12 (16.8) | 5.3 (5.3) | 4.7 (5.7) | 3.3 (3.3) |
| ETC485R | 24 | 1 | 97 | 11 | 2 | 97 | 10 | 5.6 | 16.8 | 22.4 | 5.9 | 5.7 | 3.8 |
| ETC502 | 27 | 1 | 97 | 4 | 1 | 97 | 6 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 |
| ETC835 | 44 | 1 | 147 | 5 | 2 | 147 | 28 | 5.8 | 11.7 | 29.2 | 1.8 | 5.8 | 7.7 |
Die Auftriebswerte werden wie folgt berechnet: R2,k=min(Span + 2*Hip; Max)
Die Werte in Klammern () sind die zu verwendenden Werte, wenn die Hüfte verdoppelt wird.
Die Gebührenverteilung ist wie folgt:
25 % auf der Spannweite, 75 % auf der Hüfte ETC434 et ETC485R.
20 % auf der Spannweite, 40 % auf jeder Hüfte ETC502 und ETC835.
Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 197mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 197mm - Holz C24 [kN] | . < | ||||||||||
| Carrier | Spannel | Hip | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Span |
Hip | Total | Span | Hip | Max. | |
| ETC502 | 25 | 1 | 97 | 4 | 1 | 97 | 6 | 6.6 | 4.9 | 16.4 | 1.2 | 5.6 | 4.4 |
Die Auftriebswerte werden wie folgt berechnet: R2,k=min(Span + 2*Hip; Max)
Die Lastverteilung ist wie folgt:
40 % auf der Spannweite und 30 % auf jeder Hüfte ETC502.
Charakteristische Werte – Holz auf Holz – Tragfähigkeit ≥147 mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 147mm - Holz C24 [kN] | . < | ||||||||||
| Carrier | Spannel | Hip | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC502 | 23 | 1 | 97 | 4 | 1 | 97 | 6 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 |
Die Auftriebswerte werden wie folgt berechnet: R2,k=min(Span + 2*Hip; Max)
Die Lastverteilung ist wie folgt:
40 % auf der Spannweite und 30 % auf jeder Hüfte ETC502.
Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97mm - Holz C24 [kN] | . < | ||||||||||
| Carrier | Spannel | Hip | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 19 | 1 | 147 | 6 | 1 (2) | 147 | 6 (7) | 5.3 | 4,7 (5,7) | 5.5 | 5.3 | 4,7 (5,7) | 3.3 |
| ETC485R | 20 | 1 | 97 | 11 | 2 | 97 | 10 | - | - | - | 5.9 | 5.7 | 3.8 |
| ETC502 | 15 | 1 | 97 | 4 | 1 | 97 | 6 | 4.5 | 3.4 | 11.4 | 1.2 | 5.6 | 3.3 |
| ETC835 | 26 | 1 | 147 | 5 | 2 | 147 | 28 | - | - | - | 1.8 | 5.8 | 7.7 |
Die absteigenden Werte werden wie folgt berechnet: R1,k = min (Span + 2*Hip; Total)
Die aufsteigenden Werte werden wie folgt berechnet: R2,k = min (Span + 2*Hüfte; Max)
Die Werte in Klammern () sind die zu verwendenden Werte, wenn die Hüfte verdoppelt wird.
Die Lastverteilung ist bei Abwärtslast wie folgt:
- ETC434 : 25 % auf der Spannweite und 75 % auf der Hüfte
- ETC502 : 40 % auf der Spannweite und 30 % auf jeder Hüfte
Charakteristische Werte – Holz auf Holz – 1 linkes Modell + 1 rechtes Modell
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 197mm - Holz C24 [kN] | ||||||||
| Carrier | Empannon | Hipper | R1.k | |||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | |
| ETC434D | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
| ETC434G | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |

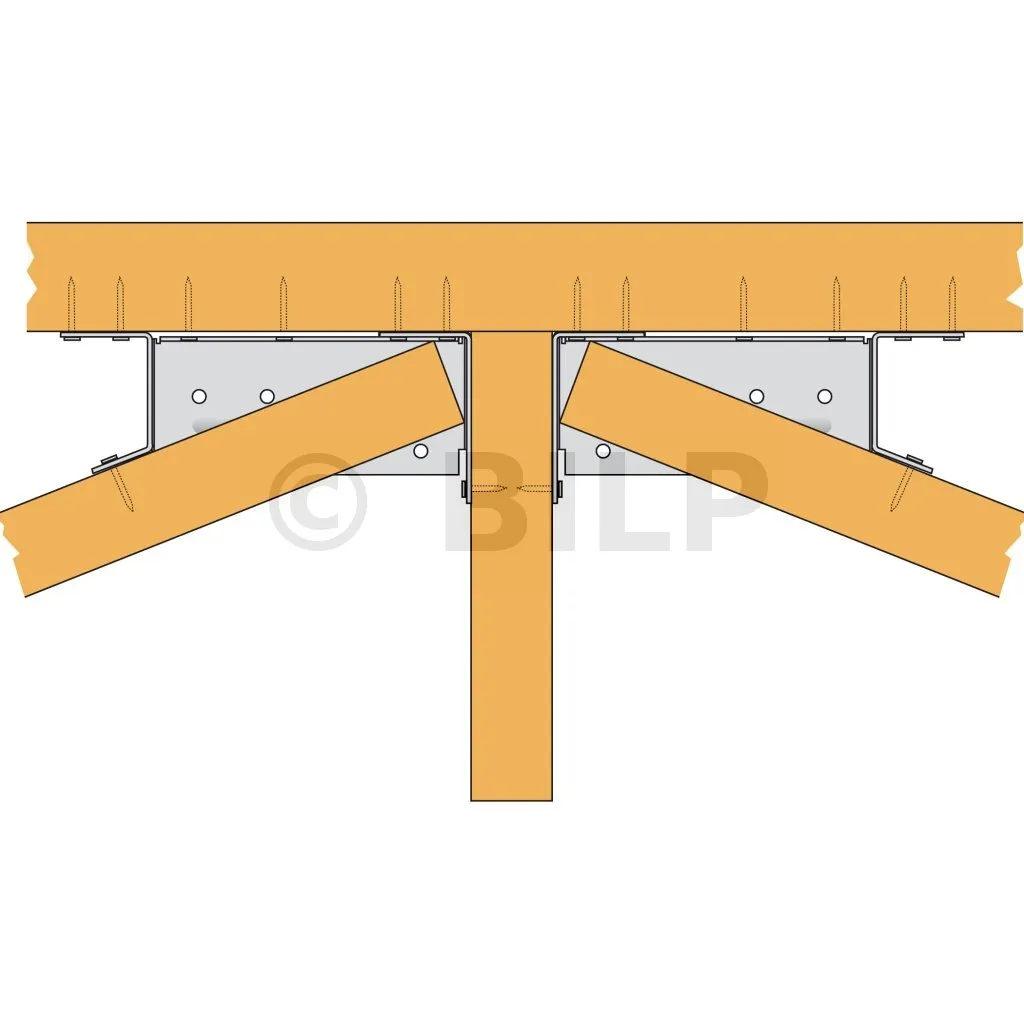

In diesem Fall erfolgt die Installation mit 1 ETC434G links vom Mittelfeld und 1 ETC434D rechts vom Mittelfeld.
Charakteristische Werte – Holz auf Holz mit Schrauben SSH- Träger ≥ 147 mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 147 mm Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 147 mm Holz C24 [kN] | |||||||||||
| Carrier | Spannel | Hipboard | R1,k | R2,k | |||||||||
| SSH12,0x60 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 4 | 1 | 97 | 5 | 1 | 97 | 5 | 2.5 | 7.6 | 10.2 | 1.2 | 3.5 | 4.6 |
| ETC502 | 6 | 1 | 97 | 4 | 1 | 97 | 12 | 3 | 6.1 | 15.1 | 1.3 | 2.5 | 6.3 |
Die Gebührenverteilung ist wie folgt:
- Joch ETC434
- Konfiguration „1 einfache Hüfte + 1 Spannweite“: 25 % auf der Spannweite und 75 % auf der Hüfte.
- Joch ETC502- Konfiguration „2 einfache Hüften + 1 Spannweite“: 20 % auf der Spannweite und 40 % auf jeder Hüfte
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Durchführung
}
Reittiere montieren
- Beringte Spitzen CNA Ø4,0 x 35 mm.
Befestigungen am Träger
trinken :
- Beringte Spitzen CNA Ø4,0 x 35mm.
- schrauben SSH12,0x60.
Stahl :
- Bolzen mit Ø12 mm (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Beton :
- Mechanischer Knöchel: WA M12-104/5,
- Chemische Verankerung: LMAS M12-150 mit Harz AT-HP.
Einrichtung
Verwenden Sie alle für eine bestimmte Anwendung angegebenen Befestigungselemente. Elemente, die aus zwei Schichten bestehen, müssen so zusammengefügt werden, dass sie wie ein einziges Element wirken (siehe Eurocode 5).
Reittiere montieren
- Beringte Spitzen CNA Ø4,0 x 35 mm.
Befestigungen am Träger
trinken :
- Beringte Spitzen CNA Ø4,0 x 35mm.
- schrauben SSH12,0x60.
Stahl :
- Bolzen mit Ø12 mm (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Beton :
- Mechanischer Knöchel: WA M12-104/5,
- Chemische Verankerung: LMAS M12-150 mit Harz AT-HP.
Einrichtung
Verwenden Sie alle für eine bestimmte Anwendung angegebenen Befestigungselemente. Elemente, die aus zwei Schichten bestehen, müssen so zusammengefügt werden, dass sie wie ein einziges Element wirken (siehe Eurocode 5).
