- Réf. ETC392
-
ReferenzETC392
-
Dicke2mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
EAN Code3523140425115
-
Tiefe (C)68mm
-
Tiefe (F)102mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]24
-
Bohrungen auf dem HauptträgerSeitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5
-
Breite (D)54mm
-
Höhe (B)195mm

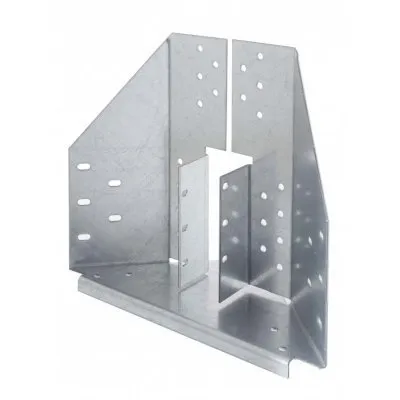

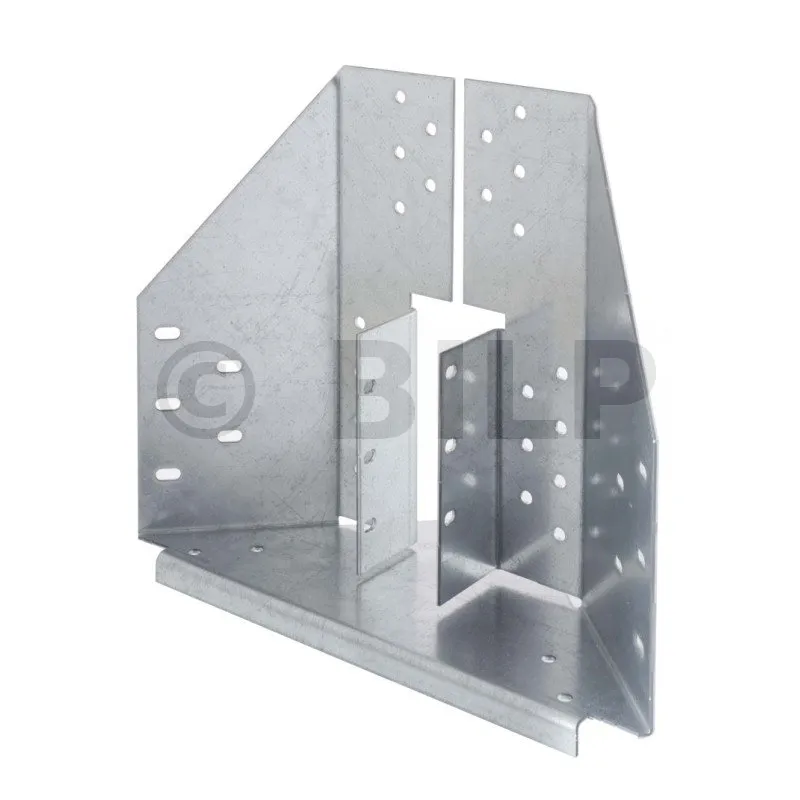

Rumpfsteigbügel

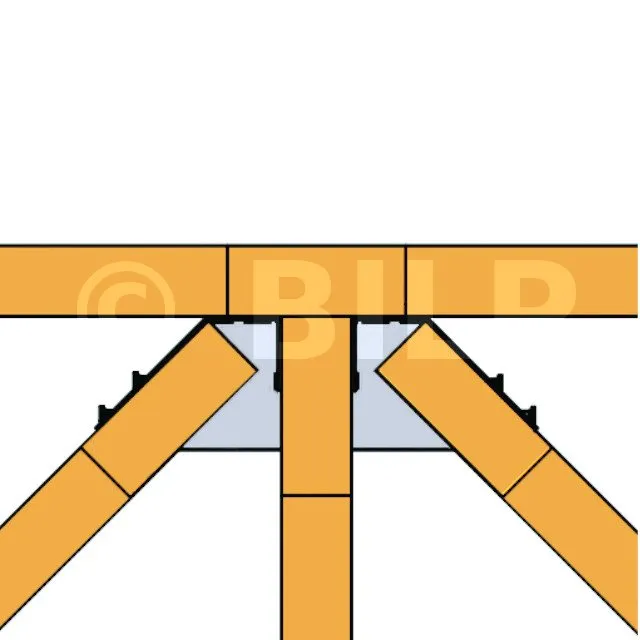

Der ETC392 ist das neueste Produkt, das im Bereich der Rumpfsteigbügel entwickelt wurde. Es ermöglicht die Erstellung eines Grates durch Zusammensetzen der Grat- und Spannhalbbinder. Es wurde speziell für die Befestigung an einem Fachwerk mit einem Tragbalken von mindestens 97 mm entwickelt.
Merkmale
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 2 mm.
Vorteile
- Wiederaufnahme hoher absteigender und steigender Lasten,
- Kompatibel mit einem Industriebauernhof mit 97 mm Tragbalken.
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz, Industriebinder...
- Porté: Massivholz, Industriebauernhöfe...
Einsatzbereiche

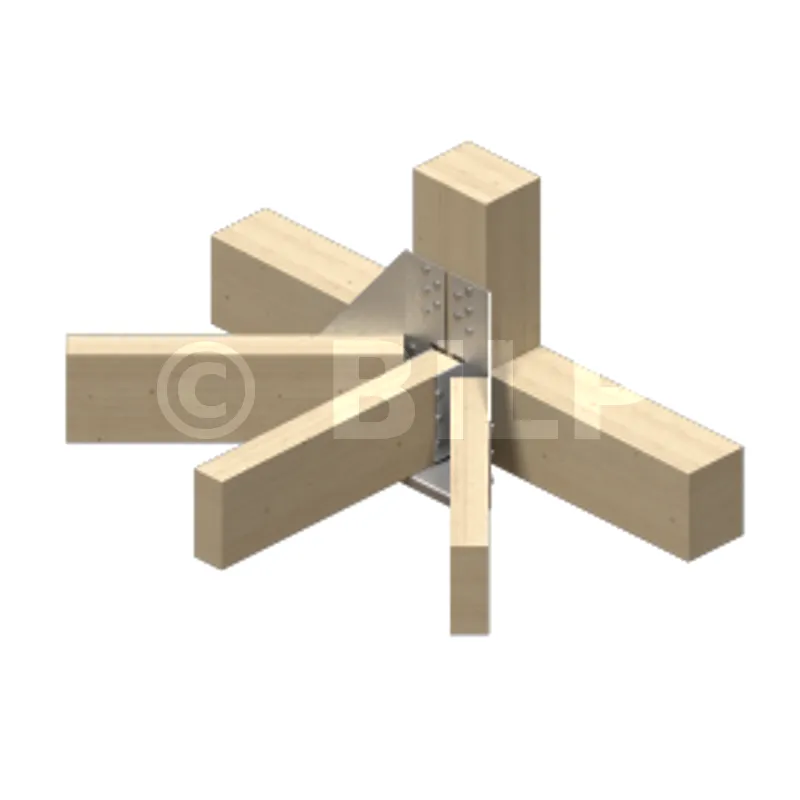

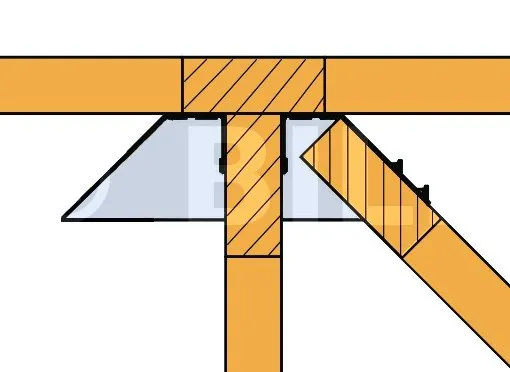

- Befestigung von Dachbindern zur Herstellung von Graten

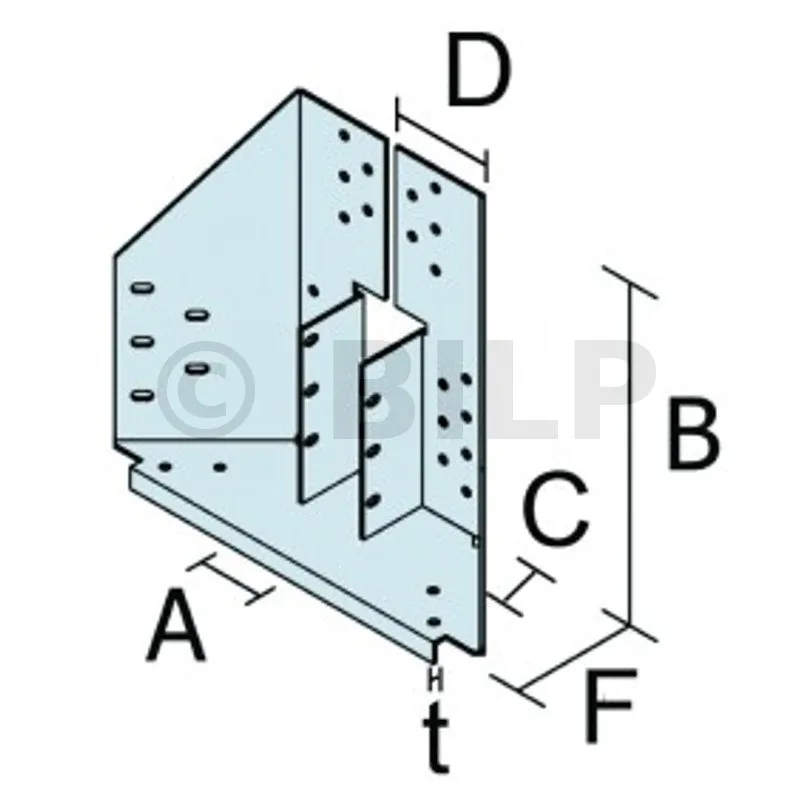

Abmessungen
Referenzen | Abmessungen [mm] | Bohrungen | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Getragen | Getragen | ||||||||||
Flanks | Bottom | ||||||||||
A | B | C | D | F | t | Ø5 [mm] | Ø13 [ mm] | Ø5 [mm] | Ø5 x 7,5 [mm] | Ø5 [mm] | |
ETC 392 | 38 | 195 | 68 | 54 | 102 | 2 | 24 | - | 10 | 6 | 4 |
L’ETC392 est en cours de marquage CE.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Durchführung
Reittiere montieren
- Beringte Spitzen CNA Ø4,0 x 35 mm
Befestigungen am Träger
Trinken :
- Beringte Spitzen CNA Ø4,0 x 35 mm

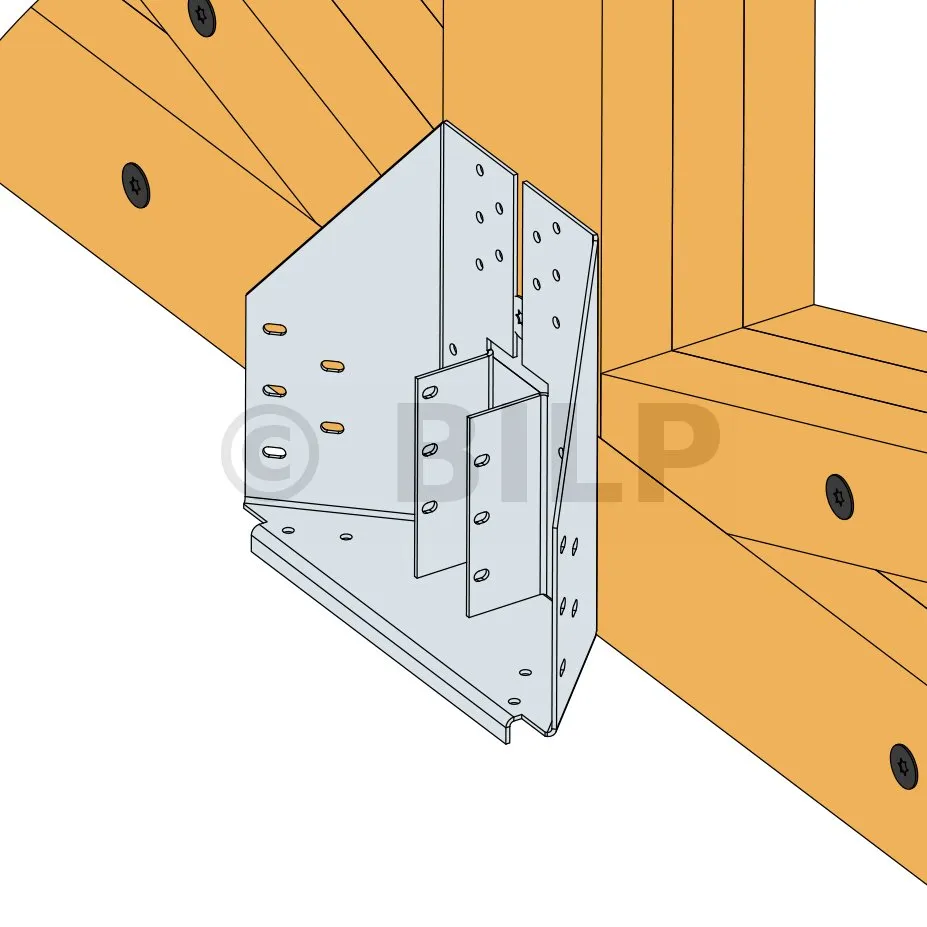

Einrichtung

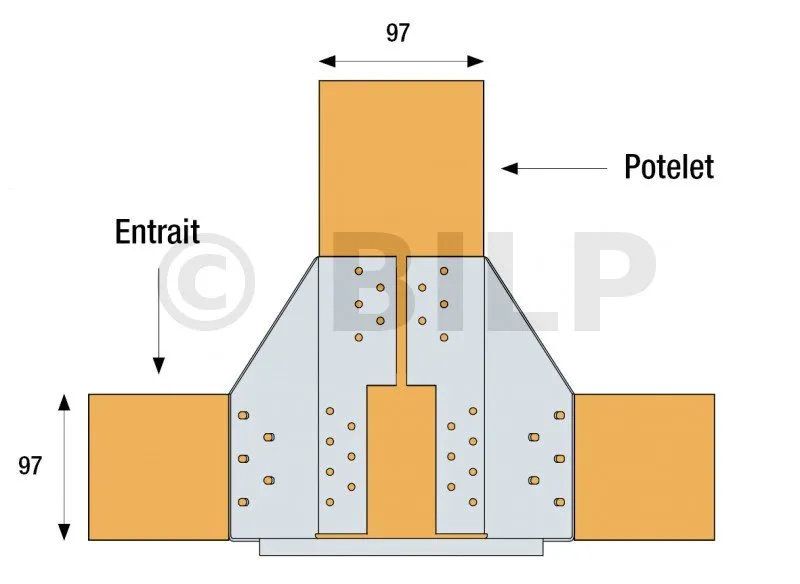

- Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
- Verwenden Sie alle in der Tabelle angegebenen Befestigungen in der folgenden Reihenfolge:
1. Befestigen Sie den Steigbügel am Träger,
2. Spanne im Steigbügel befestigen,
3. Befestigen Sie die Hüften im Steigbügel mithilfe der 4 Punkte im unteren Teil.
4. Vervollständigen Sie die Fixierung der Hüfte mithilfe der seitlichen Punkte.

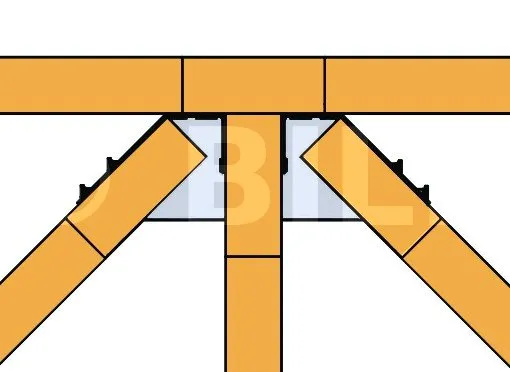

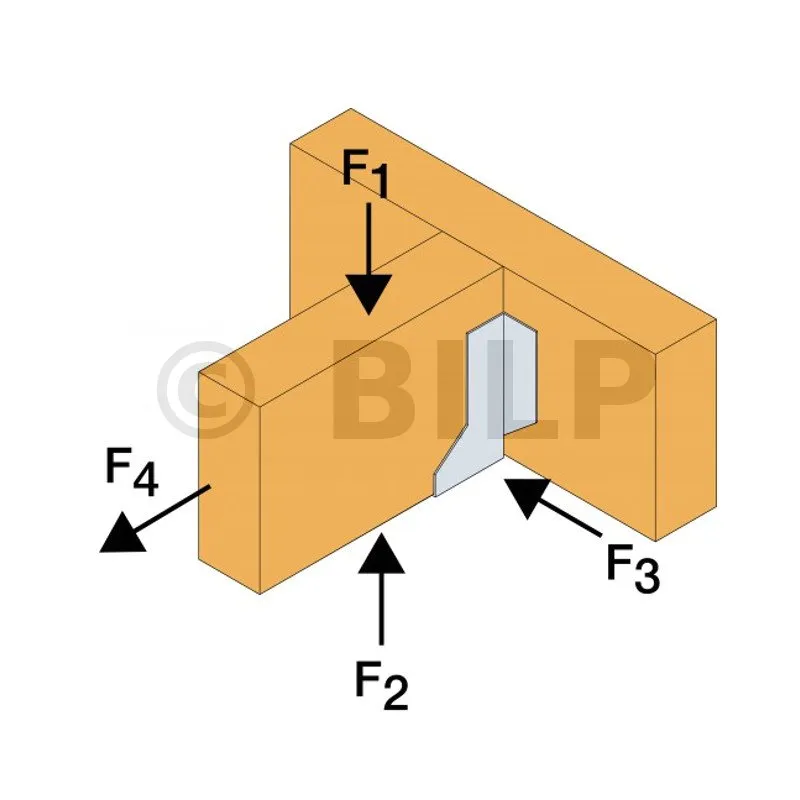

Holz auf Holz – Tragfähigkeit ≥ 97 mm – 1 Spannweite + 2 Grate
Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 1 Spannweite + 2 Hüften | ||||||||||||
Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Span | Hip | Total | Span | Pferd | Max. | |
ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 14 | 4.4 | 8.8 | 22 | 3.3 | 6.6 | 16.6 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (Spannweite + 2*Hüfte; Gesamt)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (Spannweite + 2*Hüfte; Max)
Die Lastverteilung beträgt: 20 % auf die Spannweite, 40 % auf jede Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.

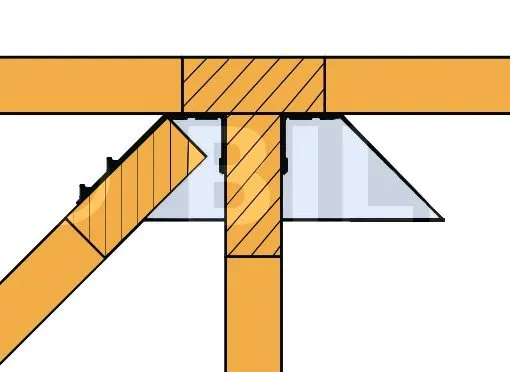

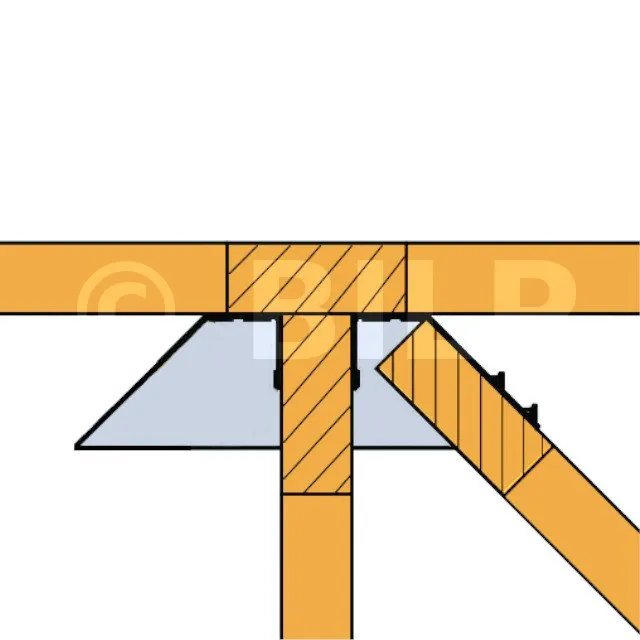

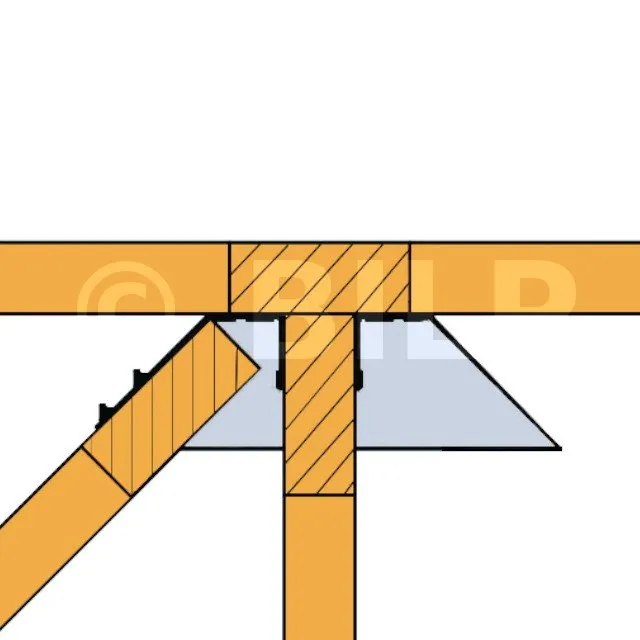

Holz auf Holz - Tragfähigkeit ≥ 97mm - 1 Feld + 1 Hüftgelenk
Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 1 Feld + 1 Gratenden | ||||||||||||
Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Anzahl der Falten | Mindesthöhe | CNA4,0x35 | Span | Hip | Total | Span | Hip | Max. | |
ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 7 | 5.5 | 10.9 | 16.4 | 3.3 | 6.4 | 9.7 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (Span + Hip; Total)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (Span + Hip; Max)
Die Lastverteilung beträgt: 33 % auf die Spannweite, 66 % auf die Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.
Holz auf Holz – Tragfähigkeit ≥ 97 mm – 2 Grate
Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 2 Hüften | ||||||||||||
Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
CNA4,0x35 | Nbre de plis | CNA4,0x35 | Mindesthöhe | Anzahl der Falten | Mindesthöhe | CNA4,0x35 | Span | Hip | Total | Span | Pferd | Max. | |
ETC 392 | 26 | - | - | - | 1 | 97 | 14 | - | 9.6 | 19.1 | - | 5.8 | 11.6 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (2*Hüfte; Gesamt)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (2*Hip; Max)
Die Lastverteilung beträgt: 50 % auf jede Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.
