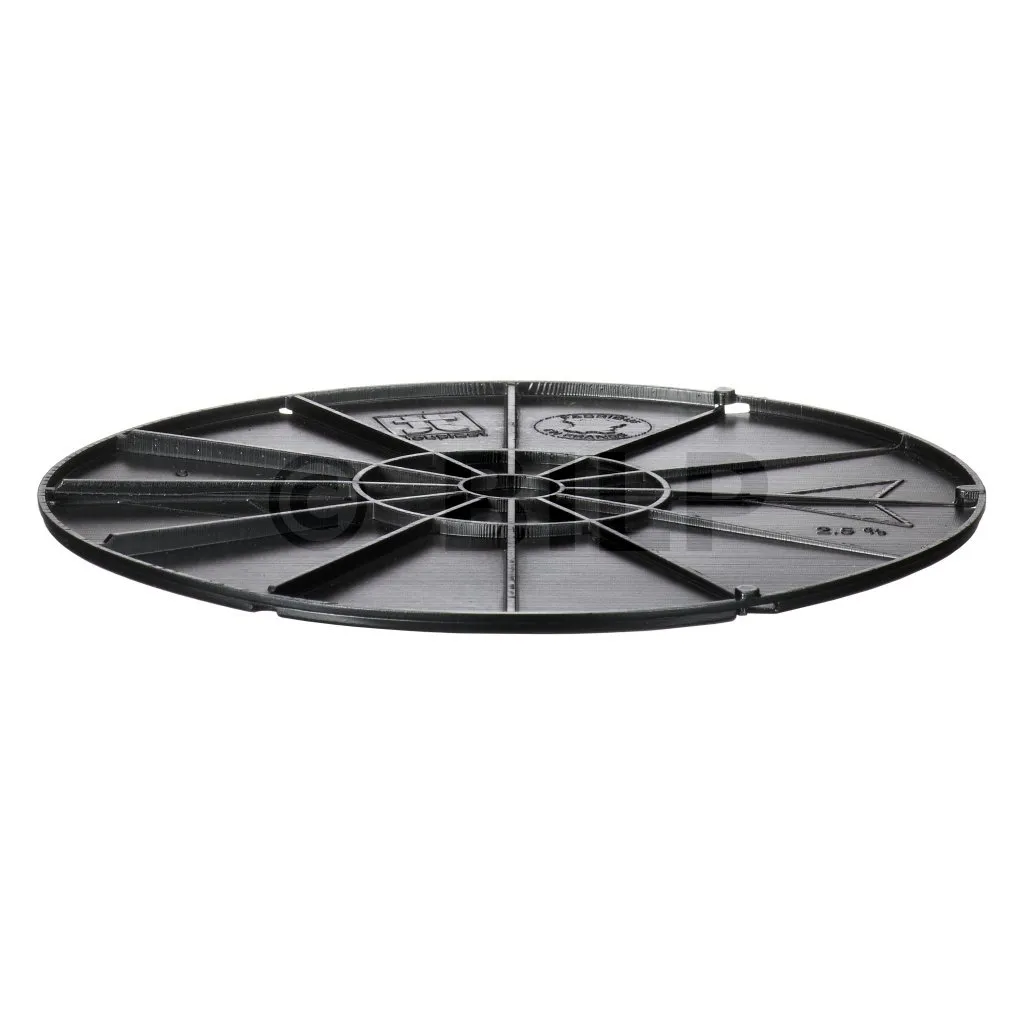

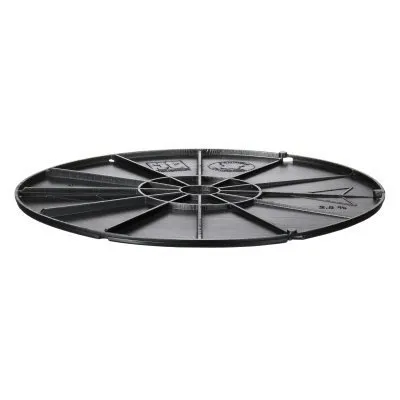

Wesentlicher Neigungskorrektor 2,5 %. - Réf. IH025CORPC10000

Ansicht von oben

Schnitt A-A

• Position
  Der Neigungskorrektor wird direkt unter dem Sockel platziert, Sie benötigen keine Schrauben oder Kleber, um ihn zu befestigen.

• Ziel :
  Um Steigungen von bis zu 2,5 % zu kompensieren, können Sie bis zu vier Korrektoren übereinander stapeln, um insgesamt 10 % Steigungskompensation zu erreichen.

• Kompatibilität
  Kompatibel mit JOUPLAST-Sockel und Sockel größer als 40 mm.

• Anwendungsbereich
  Terrasse nur für Fußgänger im Freien.

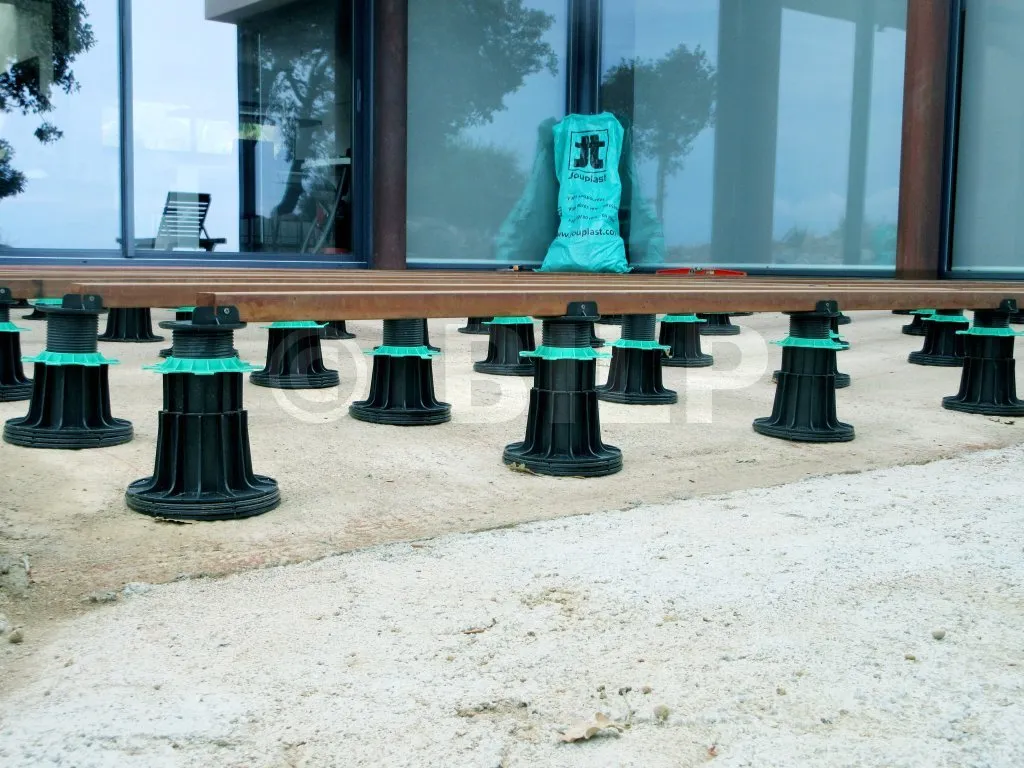

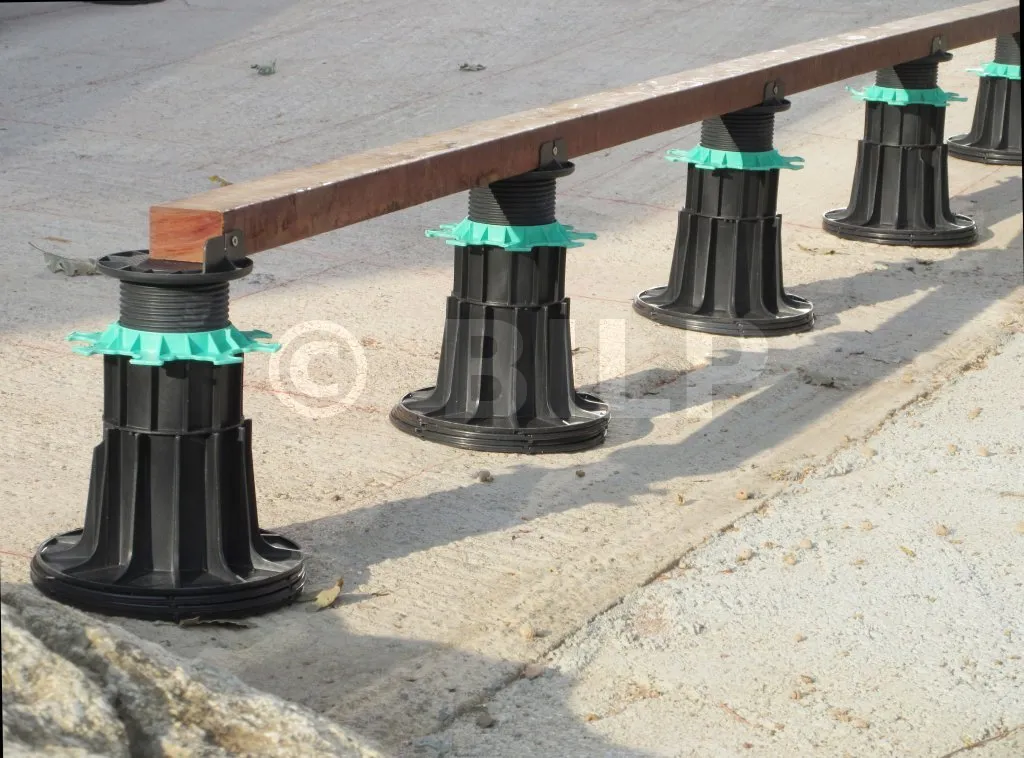

Verstellbare Sockel STD für Lagerhölzer

Zusammensetzung eines Jouplast-Sockels :

• Der Kopf des Pfostens ist mit einer Auflagezunge zur Befestigung des Lagerholzes am Pfosten ausgestattet,
• Eine einzelne Mutter (der grüne Ring), mit der die Höhe des Pfostens auf den Millimeter genau eingestellt werden kann,
• Flansch mit 208 mm Durchmesser und mehreren Löchern, um Wasseransammlungen zu vermeiden. Die Kante ist abgeschrägt, damit Ihre Abdichtung in gutem Zustand bleibt.
• Verstärkungen : für erhöhten Widerstand bei Kompression
• Selbsthemmende Nuten an der Unterseite des Flansches für gute Stabilität gegen Gleitkräfte.

Produkteigenschaften

• Alle Einstellungen werden manuell vorgenommen
• Schnelle Installation
• Variable Höhe je nach Pfosten und Bedarf des Anwenders
• Benötigt kein spezielles Fundament
• Entspricht der DTU 43.1 und 51.4
• Wetter- und UV-beständig

Anwendung

• Erstellung von Terrassendielen aus Naturholz oder Verbundwerkstoff nur für Fußgänger

Beständigkeit

Beständig gegen Quetschversuche mit einer Last von mehr als 1 Tonne.

Empfehlungen für die Verwendung

• Terrasse nur für Fußgänger
• Nur für den Außeneinsatz
• Keine Holzverbundbalken verwenden
• Die Installation auf Sockel erfolgt nur auf einem stabilisierten Untergrund

Installation

Wie werden die Sockel verlegt ?

• Die Installation auf Sockel erfolgt nur auf einem stabilisierten Untergrund.

1.Vorbereitung der Träger

• Auf einem Boden :
  ==> Entfernen Sie etwa 15 cm lose Erde vom Boden. Achten Sie darauf, dass der Boden regelmäßig nivelliert wird.
  ==> Geotextile Folie auflegen
  ==> Fügen Sie zerkleinertes Material hinzu, um die Drainage der Anlage zu gewährleisten, und verdichten Sie den Boden.
  ==> Definieren Sie den Bezug der erforderlichen Sockel entsprechend der Höhe der fertigen Terrasse.
• Auf einer Betonplatte :
  ==>Prüfen Sie die verfügbaren Höhen an der Schwelle. Erlaubt für : -8 cm bei einer Holzterrasse (+ 1 cm, wenn eine unsichtbare Befestigung verwendet wird)
  ==> Definieren Sie den Bezug der erforderlichen Sockel entsprechend der Höhe der fertigen Holzterrasse.
  ==> Prüfen Sie, ob ein Wasserabfluss möglich ist. Legen Sie ggf. Entwässerungsrinnen an, um Wasserrückstau oder Stagnation zu vermeiden.

• Anzahl des Sockels pro m2 = 4, entsprechend dem Belag anzupassen.

Installationsempfehlungen

• Die Konstruktion der Terrassendielen auf Sockeln muss mit Holz- oder Metalllagerhölzer und nicht aus Verbundwerkstoff hergestellt werden.
• Terrassen sind für Fußgänger
• Nur für den Außenbereich.
• Die Installation eines Gartenhauses oder Whirlpools steht nicht im Einklang mit der Verwendung von Sockeln.

Kompatibilitätstabelle - SOCKEL LAGERHÖLZER

* Xmm : Höhenverstellung
* Alle Zubehörteile sind miteinander kompatibel.
