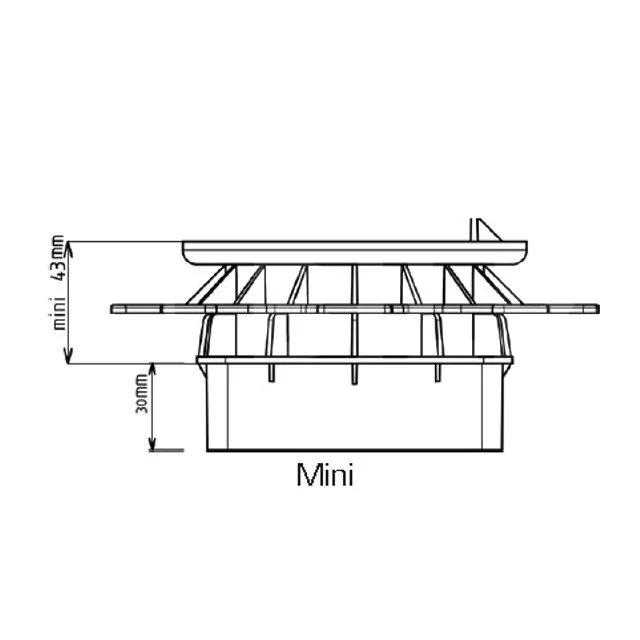

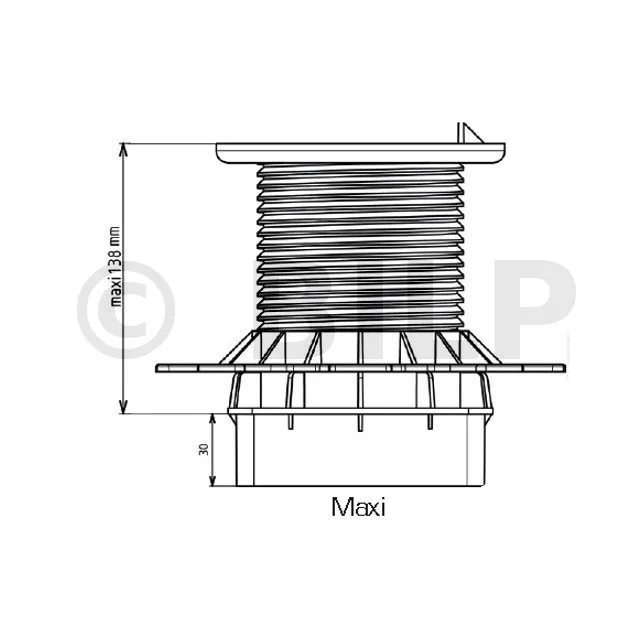

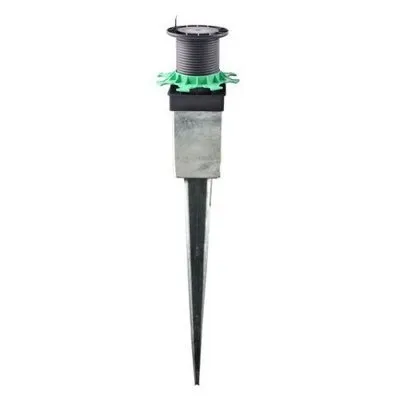

Verstellbarer Sockel ELEVO für Metallpfosten - Höhe 43 bis 138mm - Réf. IHLVO140LG10000
-
ReferenzIHLVO140LG10000
-
HerstellungFranzösisch
-
MarkeJOUPLAST
-
Farbe(n)schwarz, grüne Mutter
-
MaterialPolypropylen
-
Verstellbereich95mm
-
Durchmesser des Sockelkopfes100mm
-
InhaltVerstellbarer Sockel (der Verankerungspfosten ist nicht im Lieferumfang enthalten)
-
Druckfestigkeit500kg (Gemäß DTU 51.4)
-
HerstellungsverfahrenInjektion
-
HerstellungsnormISO 9001
-
Laschenhöhe25mm
-
Pfahlbefestigung90x90mm
- Die Verwendung dieses Sockels ermöglicht es Ihnen, Ihre Holzterrasse ohne besondere Vorbereitungen auf Ihrem Grundstück zu bauen.

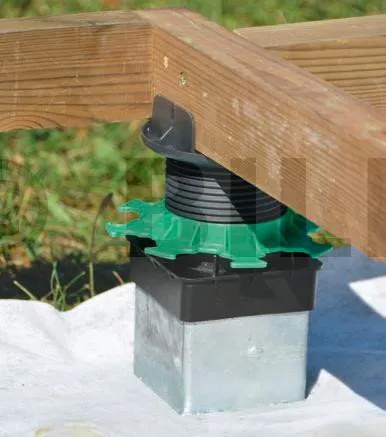

- Der Kopf des Pfostens ist mit einer Stützzunge ausgestattet, um die Befestigung des Holz- oder Metalllagerhölzers nicht zusammengesetzt am Pfosten zu erleichtern. Außerdem verfügt er über einen speziellen Sockel zur Positionierung des Metallpfostens (diese Art von Verankerungspfosten wird nicht mitgeliefert).
- Zum Einstellen der Ebenen ist ein Einstellbereich von 95 mm in der Höhe möglich.
Vorteile des verstellbaren Sockels für Stahlpfosten :
- Der Boden muss nicht vorbereitet werden (keine Erdarbeiten erforderlich).
- Kein Einsatz von schwerem Gerät erforderlich.
- Um die Höhe zu erhöhen, können Sie bis zu 4 Erhöhungen von 60 mm verwenden. Also bis zu 300 mm mögliche Einstellung.
- Einfach und schnell zu installieren.
- Anpassungsfähig und praktisch auf abschüssigem Gelände.
- Ideal für Erweiterungen.
- Millimeter-Höhenverstellung, einfach zu machen dank der einzigartigen Mutter (der grüne Ring).
Andere Eigenschaften des Produktes :
- Keine spezielle Grundierung erforderlich
- Alle Einstellungen sind manuell
- Entspricht der Norm DTU 43.1 und 51
- Verrottungsfestes Material
- Beständig gegen Temperaturen zwischen -30°C und +60°C
- UV- und GEL-beständig
- 100 % recycelbar
- Beständig gegen Druckfestigkeitsfahigkeit mit einer Last von mehr als 1 Tonne
Empfohlene Verlegung :
- Verlegen Sie das Geotextil an der Stelle der zukünftigen Terrasse.
- Rammen Sie die Metallpfähle ein, die für die Aufnahme der verstellbaren Sockel vorgesehen sind.
- Befestigen Sie die Basisplatte der Sockel an den Metallpfosten.
- Legen Sie die Holz- oder Metalllagerhölzer und nicht aus Verbundwerkstoff auf den Sockel.
- Stellen Sie die Sockel ein, um Ihre Terrassendielen zu nivellieren.
Empfehlungen für die Verwendung
- Die Verwendung von Verbundlagerhölzer wird nicht empfohlen
- Nur für den Außenbereich
- Nur für Terrassen zur Nutzung durch Fußgänger zu verwenden
Verstellbare Sockel STD für Lagerhölzer
Verstellbare Sockel STD für Lagerhölzer ist für Terrassen zur Nutzung durch Fußgänger vorgesehen
Zusammensetzung eines Jouplast-Sockels :
- Der Kopf des Pfostens ist mit einer Auflagezunge zur Befestigung des Lagerholzes am Pfosten ausgestattet,
- Eine einzelne Mutter (der grüne Ring), mit der die Höhe des Pfostens auf den Millimeter genau eingestellt werden kann,
- Flansch mit 208 mm Durchmesser und mehreren Löchern, um Wasseransammlungen zu vermeiden. Die Kante ist abgeschrägt, damit Ihre Abdichtung in gutem Zustand bleibt.
- Verstärkungen : für erhöhten Widerstand bei Kompression
- Selbsthemmende Nuten an der Unterseite des Flansches für gute Stabilität gegen Gleitkräfte.
Produkteigenschaften
- Alle Einstellungen werden manuell vorgenommen
- Schnelle Installation
- Variable Höhe je nach Pfosten und Bedarf des Anwenders
- Benötigt kein spezielles Fundament
- Entspricht der DTU 43.1 und 51.4
- Wetter- und UV-beständig
Anwendung
- Erstellung von Terrassendielen aus Naturholz oder Verbundwerkstoff nur für Fußgänger
Beständigkeit
Beständig gegen Quetschversuche mit einer Last von mehr als 1 Tonne.
Empfehlungen für die Verwendung
- Terrasse nur für Fußgänger
- Nur für den Außeneinsatz
- Keine Holzverbundbalken verwenden
- Die Installation auf Sockel erfolgt nur auf einem stabilisierten Untergrund
Installation
Wie werden die Sockel verlegt ?
- Die Installation auf Sockel erfolgt nur auf einem stabilisierten Untergrund.
1.Vorbereitung der Träger
- Auf einem Boden :
==> Entfernen Sie etwa 15 cm lose Erde vom Boden. Achten Sie darauf, dass der Boden regelmäßig nivelliert wird.
==> Geotextile Folie auflegen
==> Fügen Sie zerkleinertes Material hinzu, um die Drainage der Anlage zu gewährleisten, und verdichten Sie den Boden.
==> Definieren Sie den Bezug der erforderlichen Sockel entsprechend der Höhe der fertigen Terrasse. - Auf einer Betonplatte :
==>Prüfen Sie die verfügbaren Höhen an der Schwelle. Erlaubt für : -8 cm bei einer Holzterrasse (+ 1 cm, wenn eine unsichtbare Befestigung verwendet wird)
==> Definieren Sie den Bezug der erforderlichen Sockel entsprechend der Höhe der fertigen Holzterrasse.
==> Prüfen Sie, ob ein Wasserabfluss möglich ist. Legen Sie ggf. Entwässerungsrinnen an, um Wasserrückstau oder Stagnation zu vermeiden.
- Anzahl des Sockels pro m2 = 4, entsprechend dem Belag anzupassen.
Installationsempfehlungen
- Die Konstruktion der Terrassendielen auf Sockeln muss mit Holz- oder Metalllagerhölzer und nicht aus Verbundwerkstoff hergestellt werden.
- Terrassen sind für Fußgänger
- Nur für den Außenbereich.
- Die Installation eines Gartenhauses oder Whirlpools steht nicht im Einklang mit der Verwendung von Sockeln.
Kompatibilitätstabelle - SOCKEL LAGERHÖLZER
standard Sockel | Sockel für Metallpfosten | ||||||
---|---|---|---|---|---|---|---|
Artikel | HL 10 | HL 20/30 | HL 40/60 | HL 50/80 | 80/140 | HL 140/230 | ELEVO 90 mm |
Erhöhung 10 mm (1 max) | nicht kompatibel | 30/40 mm | 50/70 mm | 60/90 mm | 90/150 mm | 90/150 mm | 100 mm |
Erhöhung 60 mm (4 max) | nicht kompatibel | nicht kompatibel | 100/300 mm | 100/300 mm | 110/320 mm | 140/380 mm | 150/300 mm |
Neigungskorrektor (4 max) | nicht kompatibel | nicht kompatibel | kompatibel | kompatibel | kompatibel | kompatibel | nicht kompatibel |
Träger für Seitenverkleidungen (1 oder 2/Sockel) | nicht kompatibel | nicht kompatibel | kompatibel | kompatibel | kompatibel | kompatibel | nicht kompatibel |
* Xmm : Höhenverstellung
* Alle Zubehörteile sind miteinander kompatibel.
