Frässchablone für ETSN-Balkenträger - Réf. TPSN
- ReferenzTPSN
- Breite220mm
- Höhe410mm
- Verpackung1 Stück
- Herstellungfranzösisch
- MarkeSIMPSON Strong-Tie
- EAN Code3523140959825

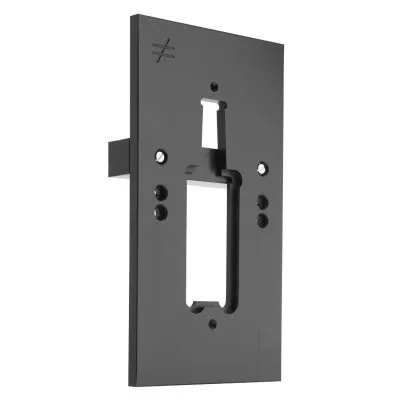

Frässchablone für ETSN-Balkenträger

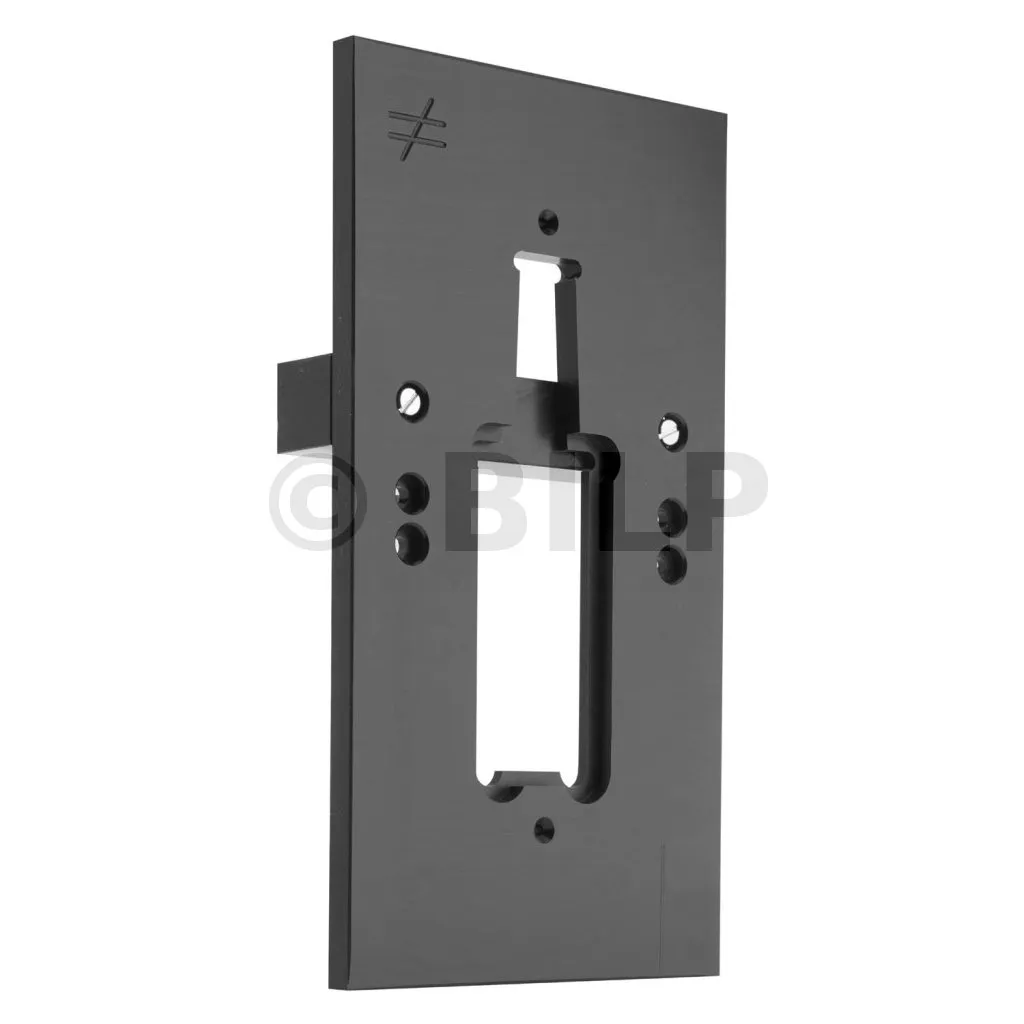

Die TPSN-Schablone dient zum Ausbrechen, das für das Anbringen des ETSN-Passverbinders erforderlich ist, und zum Festhalten der Teile während des Verschraubens.
Eigenschaften
Werkstoff
- Hochdichtes Polyurethan, Farbe schwarz.
Vorteile
TPSN180 ist für die BalkenträgerETSN100ETSN130 & ETSN180 verwendbar.
Abmessungen der Senkungen
| ETSN | Breite der Senkung | Höhe der Senkung | Tiefe der Senkung |
|---|---|---|---|
| 100 | 60 | 100 | 12 |
| 130 | 65 | 130 | 12 |
| 180 | 75 | 180 | 12 |
| Ø Fräs [mm] | ||||||
| ETSN | Schablonenfläche | 10 | 12 | 14 | 16 | |
| Ø Kopierring | ETSN100 | Fläche 2 | 24/25/26 | 27 | 28/29/30 | 30 |
| Fläche 1 | 28/29/30 | - | - | - | ||
| ETSN130 | Fläche 2 | 20 | 22 | 24/25 | 25/26/27 | |
| Fläche 1 | 24 | 25/26/27 | 27/28/29 | 30 | ||
| ETSN180 | Fläche 1 | 14 | 15/16/17 | 17/18/19 | 20 | |
Die Schablonenfläche ist in der Bedienungsanleitung angegeben.
Anwendungen
Anwendungsbereiche

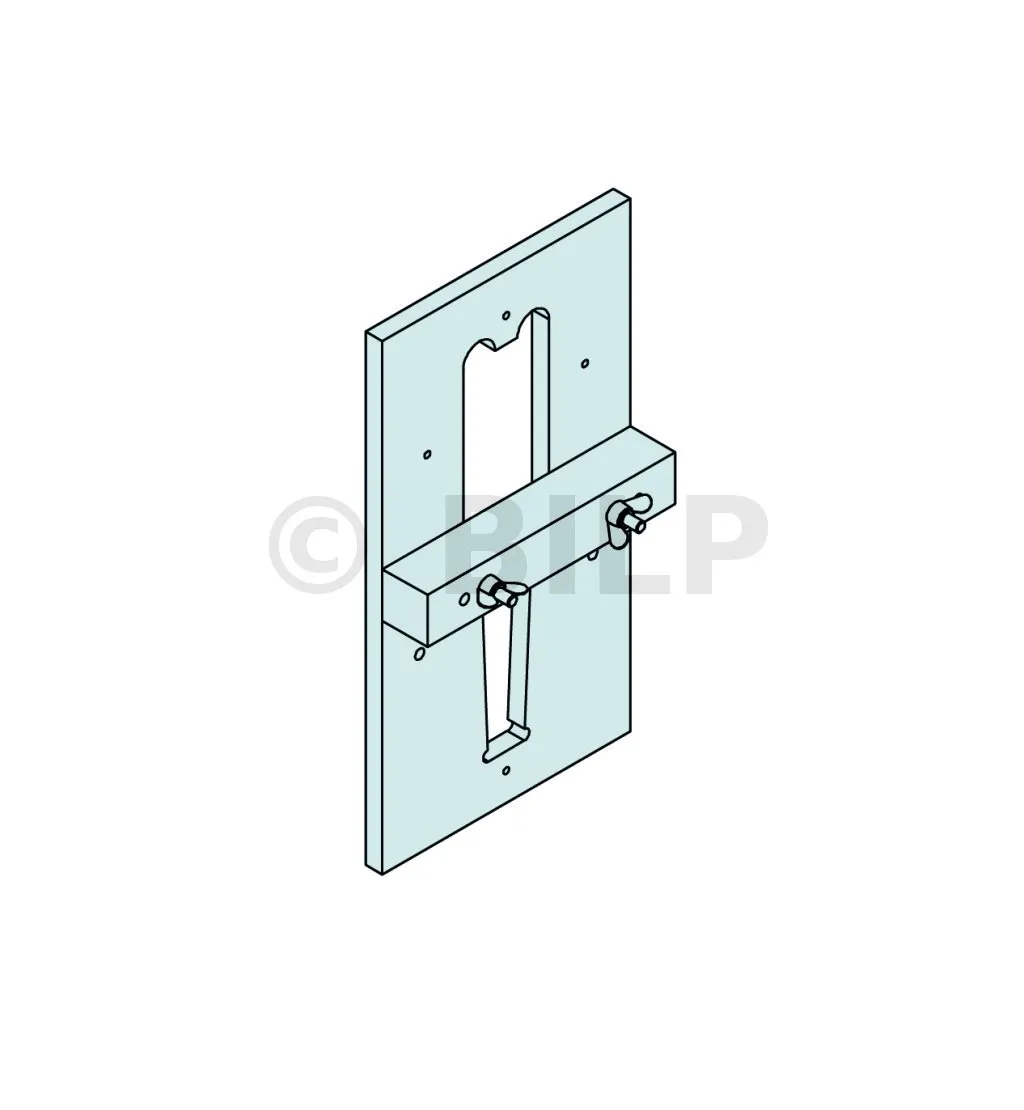

Installation des ETSN an einem horizontalen Balken oder Pfosten
Technische Daten
Abmessungen und Entsprechungen
| Referenzen | Schablone | Kompatibel mit | ||
|---|---|---|---|---|
| Abmessungen [mm] | ||||
| A | B | Dicke | ||
| TPSN | 410 | 220 | 15 | ETSN100ETSN130ETSN180 |
Technische Noten
TPSN-Anleitung - ETSN-Schablone.pdf (französische Version)
