Passverbinder aus Stahl - Réf. ETSN100
Passverbinder aus Stahl
Der ETSN-Stahlpassverbinder ist ein innovativer und sehr diskreter Verbinder. Er ermöglicht es, die Ästhetik einer traditionellen Passverbinderverbindung nachzubilden. Der weibliche Teil wird mit CSA-Schrauben oder CNA-Nägeln auf dem Hauptträger platziert, während der männliche Teil mit Flachkopfschrauben am Ende des Nebenträgers befestigt wird.
Eigenschaften :
Leistungserklärungen :FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245
Werkstoff :
- S250GD + Z275 gemäß DIN 10346,
- Dicke : 3 mm.
Anwendungen
Vorteile :
- Unsichtbare Verbindung,
- Es sind keine Schlitze oder Stiftbohrungen erforderlich, was die Verarbeitung vereinfacht,
- Kann mit ESCR6.0-Schrauben in den Längen 80 bis 160 mm in zahlreichen Anwendungen eingesetzt werden,
- Verwendbar mit einer Neigung und/oder einem Winkel zwischen dem Abstützelement und dem Hauptträger,
- Feuerbeständigkeit 1/2 Stunde oder 1 Stunde bei Einhaltung bestimmter Empfehlungen. Zögern Sie nicht -.
unsere Dokumentation "Feuerwiderstand - Zuverlässigkeit und Verbinder" anzusehen.
Träger :
- Hauptträger : Massivholz, Verbundholz, Leimholz.
- Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche :
- Balken auf Hauptträger,
- Balkenauf Pfosten,
- Ausschließlich für Holz-auf-Holz-Verbindungen.
Befestigungen
Auf Nebenträger
- ESCR6.0 Flachkopfschrauben mit einer Länge von 80 bis 160 mm, die je nach Höhe des Nebenträgers und der gewünschten Festigkeit ausgewählt werden.
Auf Hauptträger
- CSA5,0x40 mm-Schruaben oder CNA4,0x50 Nägeln mm.
Wenn CNA verwendet werden, muss die Senkbohrung breiter sein, damit die Nägel eingepasst werden können.
Technische Daten

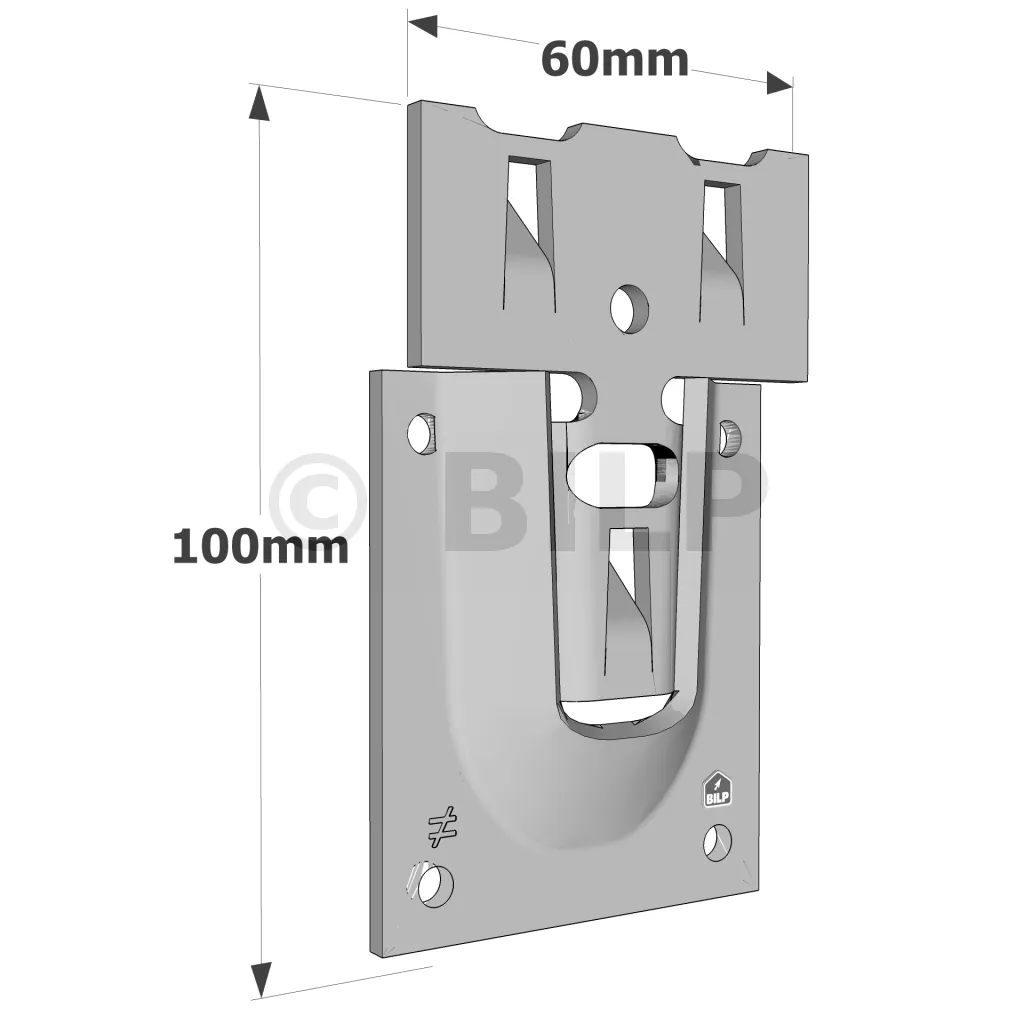

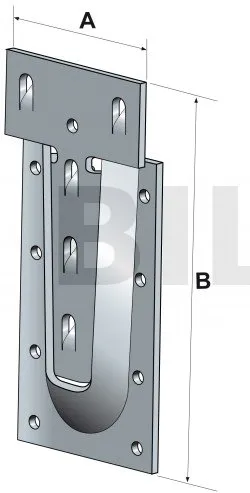

Abmessungen
| Referenzen | Trägerabmessungen [mm] | Hauptträgerabmessungen [mm] | Abmessungen [mm] | Bohrungen auf den Hauptträger | Bohrungen auf den Nebenträger | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Pfostenbreite | A | B | C | D | t | Ø5 | Lasche Ø6 | |||
| Min. | β = 0° | -15° < β ≤ 90° | Min. | |||||||||
| Min. | Max. | |||||||||||
| ETSN100 | 70 | * | * | * | 105 | 100 | 60 | 70 | 70 | 3 | 4 | 3 |
| ETSN130 | 75 | * | * | * | 110 | 130 | 65 | 100 | 100 | 3 | 8 | 4 |
| ETSN180 | 85 | * | * | * | 120 | 180 | 75 | 150 | 150 | 3 | 10 | 5 |

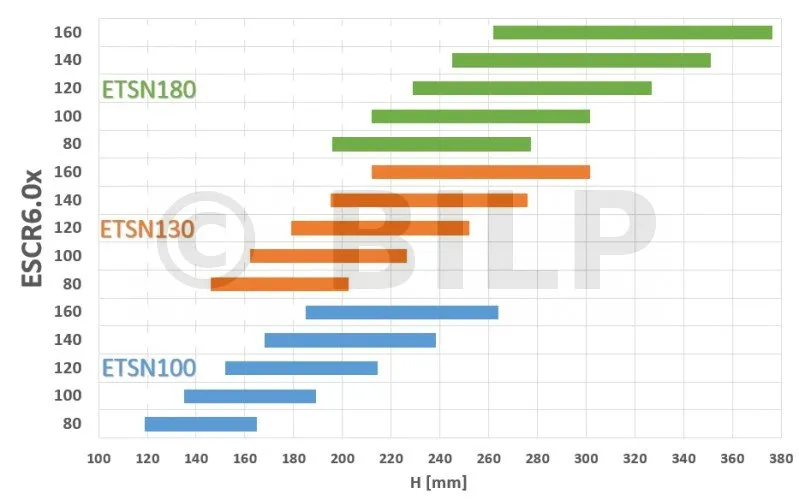

* Abhängig von der Länge der Schraube ESCR
Charakteristische Merkmale - Balken auf Tragbalken
| Referenzen | Charakteristische Merkmale - Balken auf Tragbalken - Vollausnagelung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigung | Charakteristische Merkmale - Holz C24 [kN] | ||||||||||||
| Hauptträger | Nebenträger | ESCR6.0x80 | ESCR6.0x120 | ESCR6.0x160 | |||||||||
| Anzahl | Typ | Anzahl | Typ | Nebenträgerabmessung [mm] | Balkenabmessung [mm] | Balkenabmessung [mm] | |||||||
| Min. | Max. | R1.k | Min. | Max. | R1.k | Min. | Max. | R1.k | |||||
| ETSN100 | 4 | CSA5,0x40 | 3 | ESCR | 118 | 165 | 9 | 151 | 215 | 9 | 184 | 264 | 9 |
| ETSN130 | 8 | CSA5,0x40 | 4 | ESCR | 145 | 203 | 12.2 | 178 | 252 | 16.3 | 211 | 301 | 16.3 |
| ETSN180 | 10 | CSA5,0x40 | 5 | ESCR | 195 | 278 | 15.3 | 228 | 327 | 20.4 | 261 | 376 | 20.4 |
Charakteristische Merkmale - Balken auf Pfosten
| Referenzen | Charakteristische Merkmale - Holzbalken auf Pfosten - Teilausnagelung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| befestigungen | Charakteristische Merkmale - Holz C24 [kN] | ||||||||||||
| Hauptträger | nebenträger | ESCR6.0x80 | ESCR6.0x120 | ESCR6.0x160 | |||||||||
| Anzahl | Typ | Anzahl | Typ | Balkenabmessung [mm] | Balkenabmessung [mm] | Balkenabmessung [mm] | |||||||
| Min. | Max. | R1.k | Min. | Max. | R1.k | Min. | Max. | R1.k | |||||
| ETSN100 | 4 | CSA5,0x40 | 3 | ESCR | 118 | 165 | 8.3 | 151 | 215 | 8.3 | 184 | 264 | 8.3 |
| ETSN130 | 6 | CSA5,0x50 | 4 | ESCR | 145 | 203 | 10.5 | 178 | 252 | 10.5 | 211 | 301 | 10.5 |
| ETSN180 | 6 | CSA5,0x50 | 5 | ESCR | 195 | 278 | 15.1 | 228 | 327 | 15.1 | 261 | 376 | 15.1 |
Umsetzung
- Merkblatt TPSN - Schablone ETSN.pdf

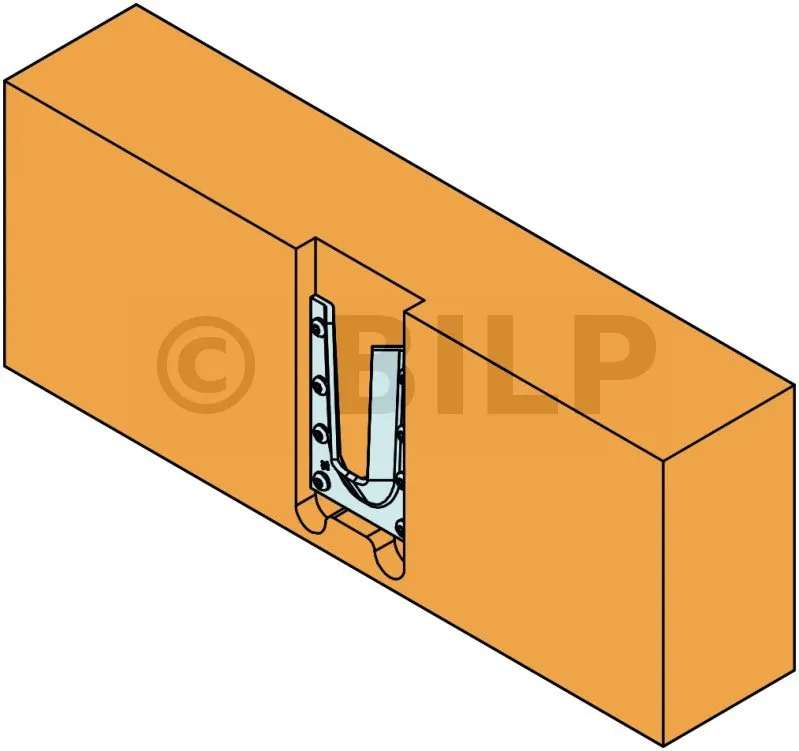

Befestigung der ETSN-Buchse :
1. Bereite die Schablone für die Senkung entsprechend der ETSN-Vorlage vor. Die TPSN-Schablone, die speziell für das ETSN entworfen wurde, steht Ihnen zur Verfügung.
2. Positionieren Sie die Schablone und setzen Sie die Schraube ein, mit der die Schablone gehalten wird,
3. Führen Sie eine Senkung mit den folgenden Abmessungen (in mm) durch :
| ETSN | Breite der Senkung | Höhe der Senkung | Tiefe der Senkung |
|---|---|---|---|
| 100 | 60 | 100 | 12 |
| 130 | 65 | 130 | 12 |
| 180 | 75 | 180 | 12 |
4. Befestigen Sie die Buchse des ETSN mit den Schrauben CSA5,0 oder den Nägeln CNA4,0. Die Buchse wird am Boden und am unteren Ende der Senkung verkeilt.

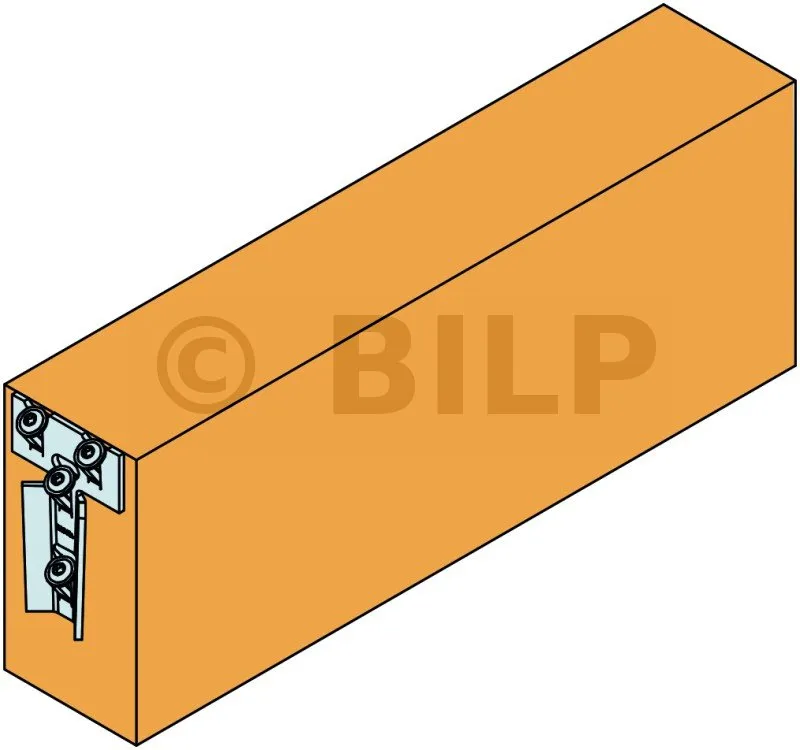

Befestigen der Patrize des ETSN :
Es wird empfohlen, für die Befestigung der Patrize eine Schablone zu verwenden, um zu verhindern, dass das Teil beim Anbringen der schrägen Schrauben verrutscht.
1. Befestigen Sie die Schablone mit einer Halteschraube am Balkenende und setzen Sie das verkeilte männliche Teil in die Schablone ein. Das Patrizenstück muss bündig mit der oberen Fläche abschließen,
2. Setzen Sie eine ESCR-Schraube im 90°-Winkel vorübergehend in die zentrale Bohrung Ø6 mm ein, um das Teil zu fixieren,
3. Setzen Sie die ESCR-Schrauben in einem Winkel von ca. 35° ein, beginnend mit der unteren Schraube, dann die beiden oberen Schrauben,
4. Wenn nur noch eine Kerbe frei ist, entfernen Sie die temporäre ESCR-Schraube und führen Sie sie in einem Winkel von 35° in die letzte Kerbe ein.

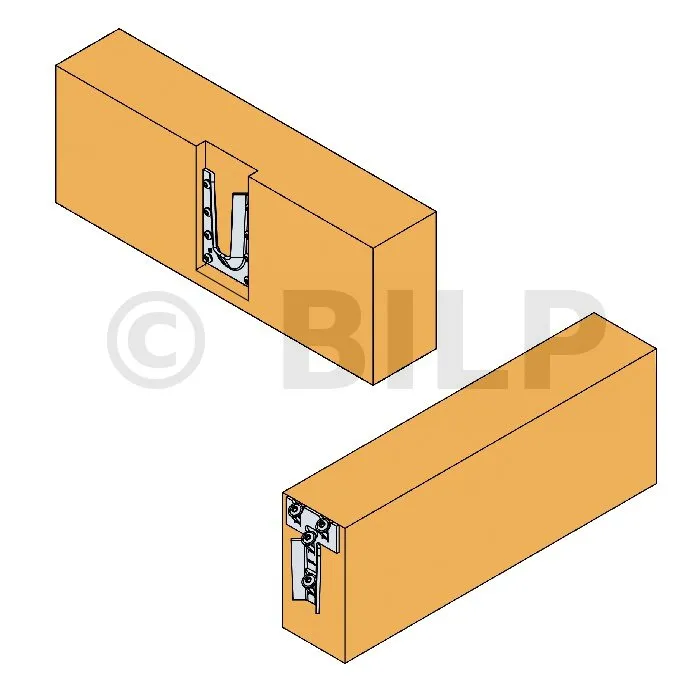

Endgültiger Zusammenbau :
1. Schieben Sie den männlichen Teil in den weiblichen Teil,
2. Die Montage ist abgeschlossen! Der ETSN ist unsichtbar.
