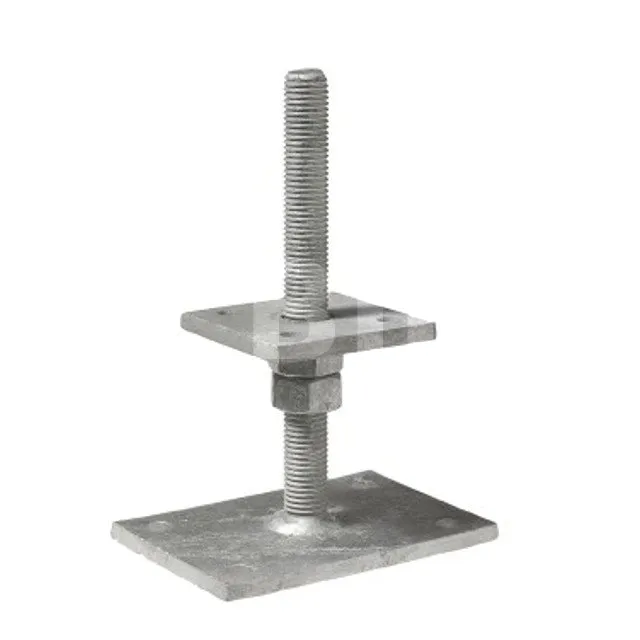

verstellbare Stützenfüße - Réf. PPB80G

AUF LAGER
Sofortiger Versand verfügbar für 17 Einheiten verfügbar.
27€60
  inkl. MWST  / Pfostenträger

  • Referenz
    PPB80G
  • Herstellung
    französisch
  • Material
    Stahl S235 JR gemäß DIN EN 10025
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    8mm
  • Finish
    Feuerverzinkt gemäß DIN EN ISO 1461

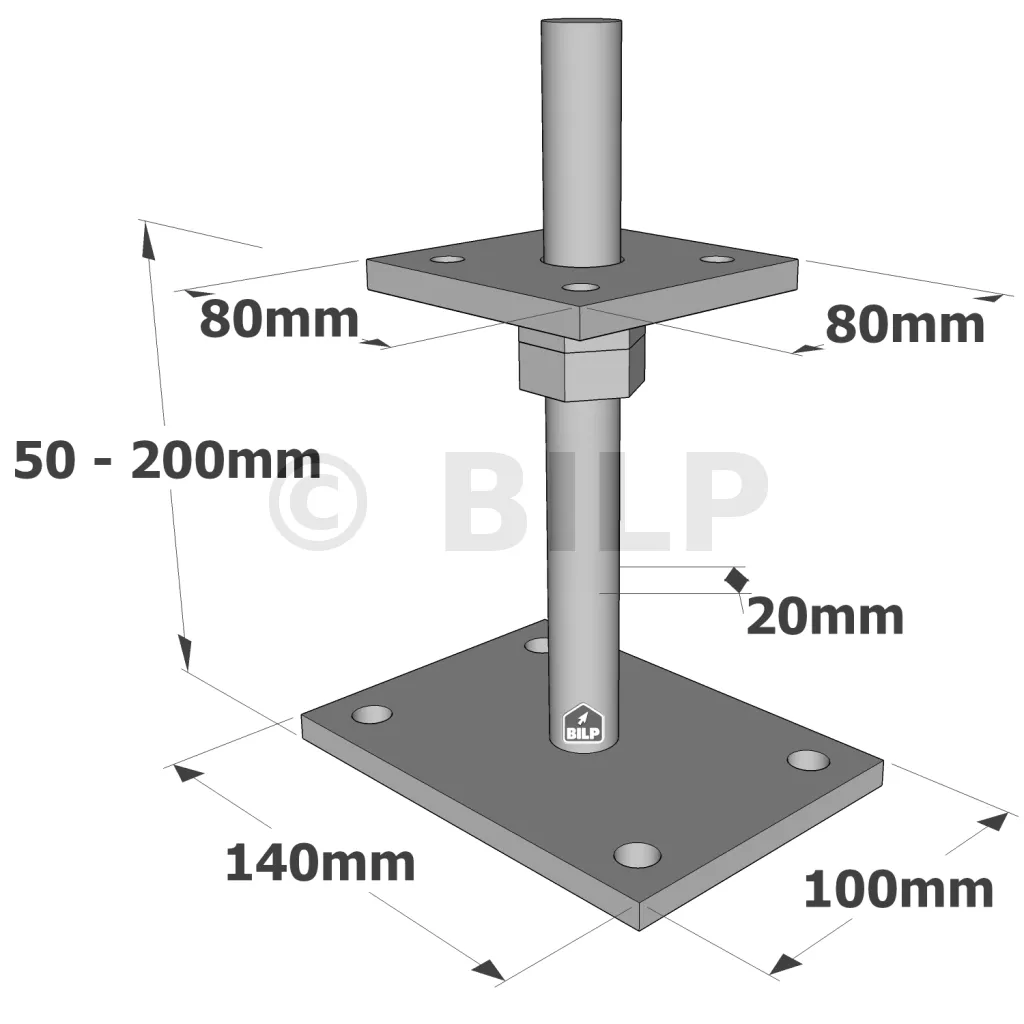

  • Breite (A)
    80mm
  • Breite (B)
    80mm
  • Höhe (F)
    50 - 200mm
  • Breite (D)
    140mm
  • Breite (E)
    100mm
  • Durchmesser (G)
    20mm
  • Bohrungen der Kopfplatte
    4Ø9mm
  • Bohrungen der Bodenplatte
    4Ø12mm
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    Auf Pfosten : 4Ø8mm - Auf Beton : 4Ø10mm
  • Anzahl der Sechskantmuttern
    2
  • Maximal zulässige Belastung in Druckrichtung
    4.16 Tonnen

Eigenschaften

Material

  • Stahl S235 JR gemäß DIN EN 10025,
  • Dicke : 4 mm

Vorteile

  • Wird mit Befestigungszubehör geliefert,
  • Erfordert keine maschinelle Bearbeitung,
  • Auf der Baustelle einstellbar.

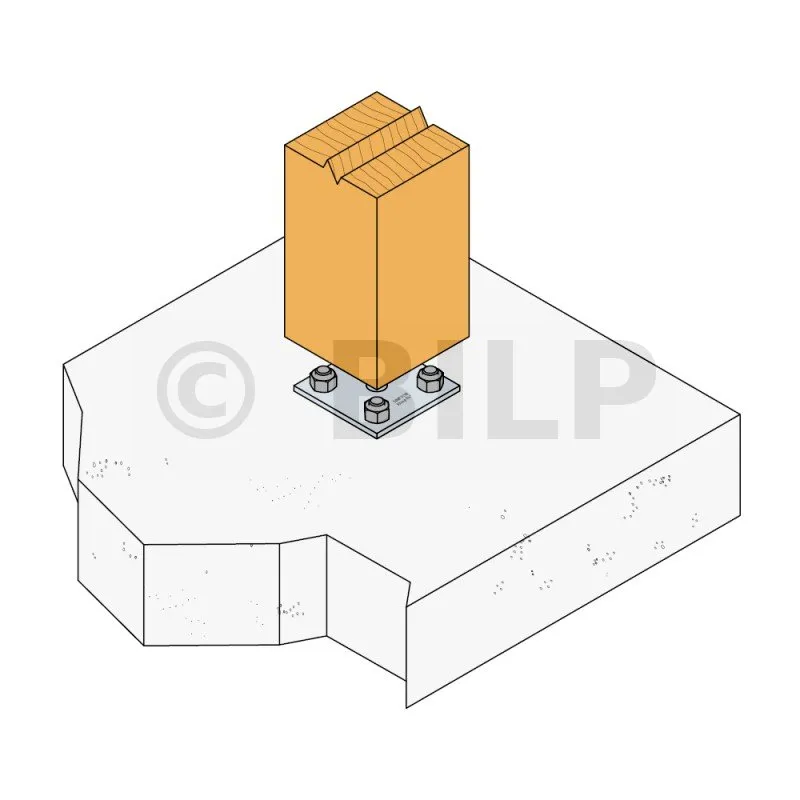

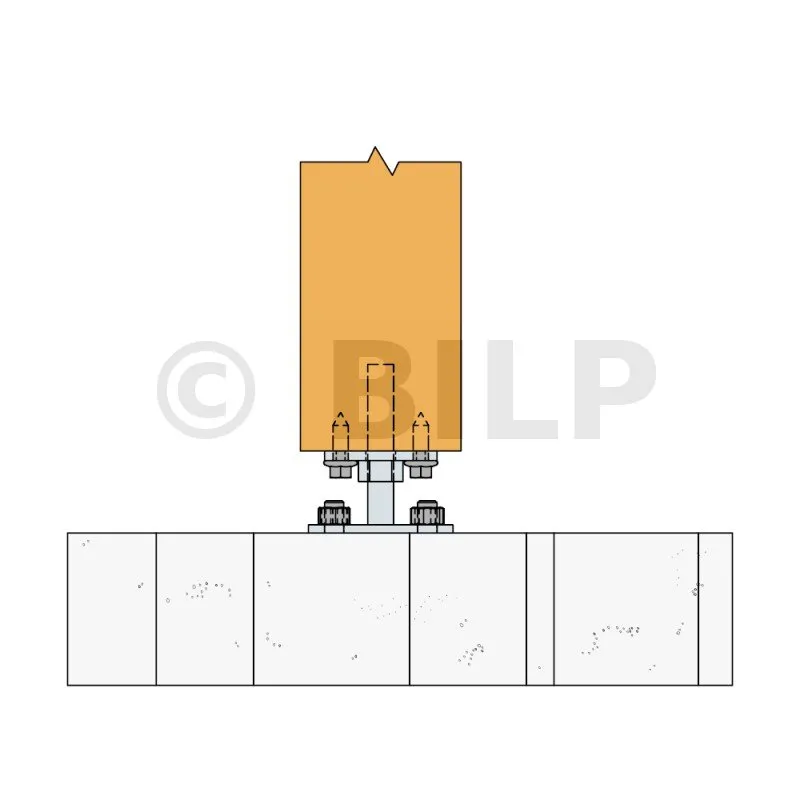

Anwendungen

Träger

  • Hauptträger : Massivholz, Leimholz, Beton
  • Nebenträger : Massivholz, Verbundholz, Leimholz

Anwendungsbereiche

  • Pfosten für ein Vordach,
  • Pergola, Terrasse,
  • Veranda.

Technische Daten

Abmessungen


ReferenzenAbmessungen [mm]Bohrungen obere PlatteBohrungen in der FußplatteInhalt des Bausatzes
A B D E F G t Ø12 [mm] Ø12 [mm]
KIT FIX APB100 100 100 130 130 100-150 20 4 4 4 1 APB100/150 - 4 WA M10-78/5 - 4 LAG10080

Charakteristische Werte
ReferenzenCharakteristische Werte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k
Anzahl Typ Anzahl Typ
KIT FIX APB100 4 Ø10 4 Ø10* 58/kmod^0,5

* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.

Vereinfachte charakteristische Werte
ReferenzenVereinfachte charakteristische Werte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k
Anzahl Typ Anzahl Typ
KIT FIX APB100 4 Ø10 4 Ø10** 69.3

*Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.

** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.
