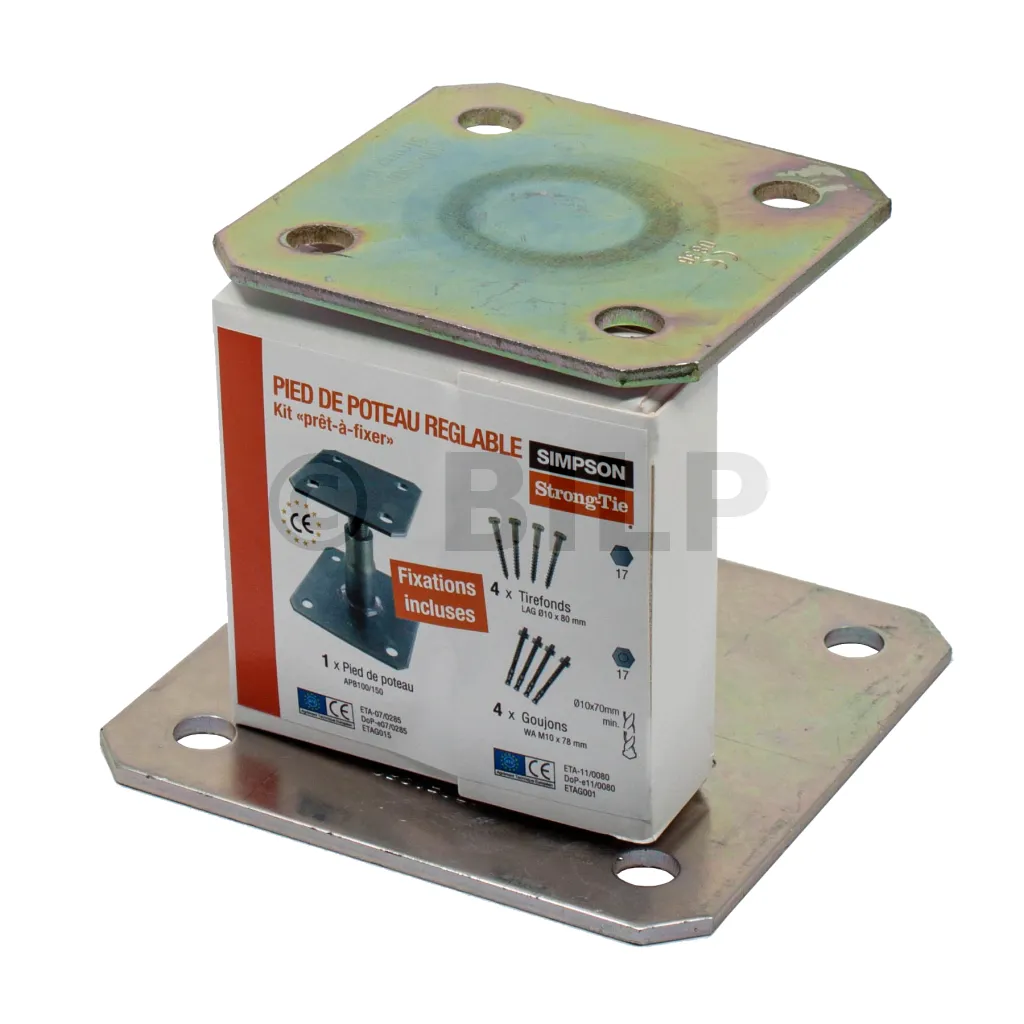

verstellbare Stützenfüße - Réf. KIT FIX APB100

Name: verstellbare Stützenfüße
Brand: SIMPSON Strong-Tie
SKU: REF-KIT FIX APB100
Price: 17.95 EUR
Availability: InStock

Dieser Pfostenträger ist in der Höhe verstellbar. Er ist einfach und schnell zu montieren und kann auf der Baustelle verstellt werden.

AUF LAGER

Sofortiger Versand verfügbar für 118 Einheiten verfügbar.

PROMO

34.35 21€⁵⁴

inkl. MWST / Satz

Referenz

KIT FIX APB100
Herstellung

Französisch
Material

Stahl S235 JR gemäß DIN EN 10025,
Marke

SIMPSON Strong-Tie
Inhalt

1 x Pfostenträger APB100/150 aus elektrolytisch verzinktem Stahl; 4 x WA-Dübel M10-78/5 aus elektrolytisch verzinktem Stahl; 4 x Zugbolzen LAG 10-80 aus weiß verzinktem Stahl.
Dicke

4mm
Breite (A)

100mm
Breite (B)

100mm
Höhe (F)

100 bis 150mm
Breite (D)

130mm
Breite (E)

130mm
Bohrungen der Kopfplatte

4Ø12mm
Bohrungen der Bodenplatte

4Ø12mm
Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp

Auf Pfostenträger : 4Ø10mm - auf Beton : 4Ø10mm
Maximal zulässige Belastung in Druckrichtung

3.26 Tonnen

Eigenschaften

Material

Stahl S235 JR gemäß DIN EN 10025,
Dicke : 4 mm

Vorteile

Wird mit Befestigungszubehör geliefert,
Erfordert keine maschinelle Bearbeitung,
Auf der Baustelle einstellbar.

Anwendungen

Träger

Hauptträger : Massivholz, Leimholz, Beton
Nebenträger : Massivholz, Verbundholz, Leimholz

Anwendungsbereiche

Pfosten für ein Vordach,
Pergola, Terrasse,
Veranda.

Technische Daten

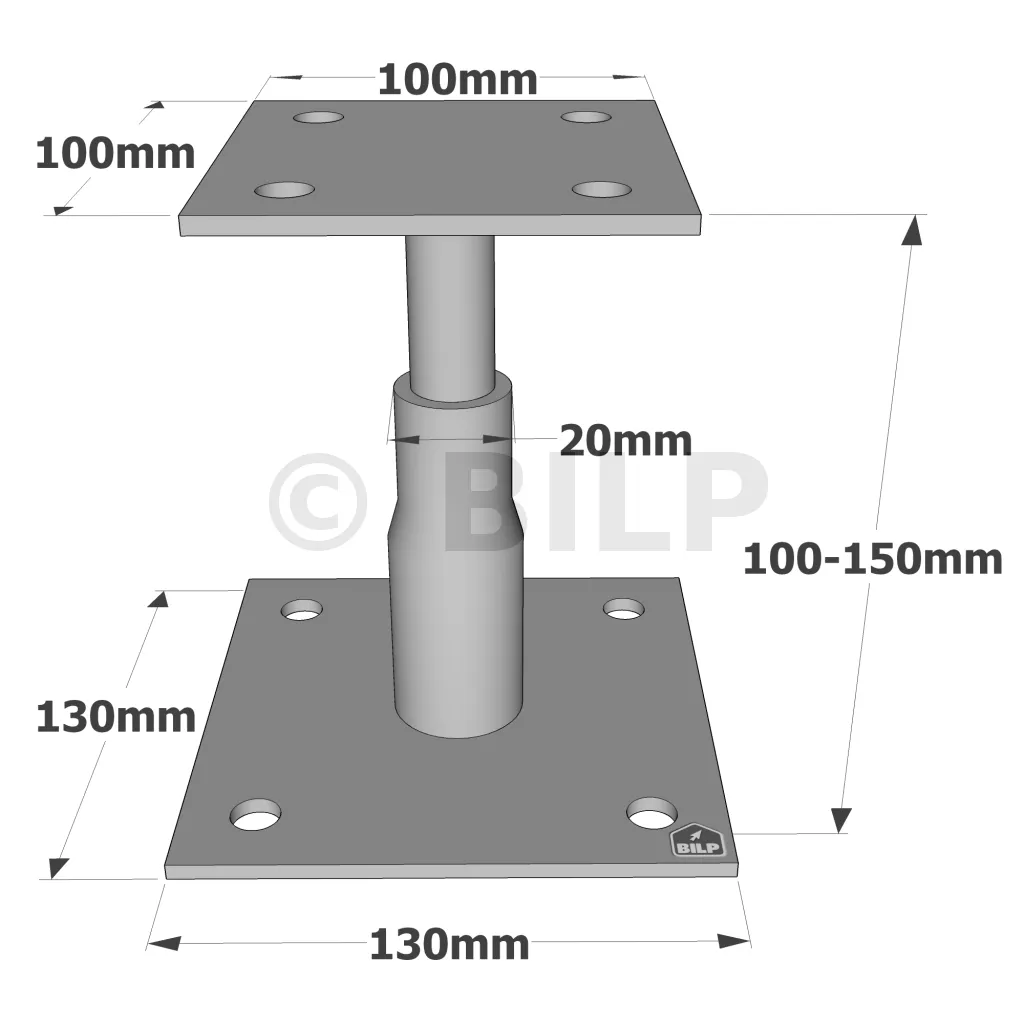

Abmessungen

Referenzen	Abmessungen [mm]							Bohrungen obere Platte	Bohrungen in der Fußplatte	Inhalt des Bausatzes
	A	B	D	E	F	G	t	Ø12 [mm]	Ø12 [mm]
KIT FIX APB100	100	100	130	130	100-150	20	4	4	4	1 APB100/150 - 4 WA M10-78/5 - 4 LAG10080

Charakteristische Werte

Referenzen	Charakteristische Werte - Holzverbindung auf starrem Träger
	Befestigungen				Charakteristische Werte - Holz C24 [kN]
	Auf Pfosten		Auf Beton		R1.k
	Anzahl	Typ	Anzahl	Typ
KIT FIX APB100	4	Ø10	4	Ø10*	58/kmod^0,5

* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.

Vereinfachte charakteristische Werte

Referenzen	Vereinfachte charakteristische Werte - Holzverbindung auf starrem Träger
	Befestigungen				Charakteristische Werte - Holz C24 [kN]
	Auf Pfosten		Auf Beton		R1.k
	Anzahl	Typ	Anzahl	Typ
KIT FIX APB100	4	Ø10	4	Ø10**	69.3

*Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.

** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.

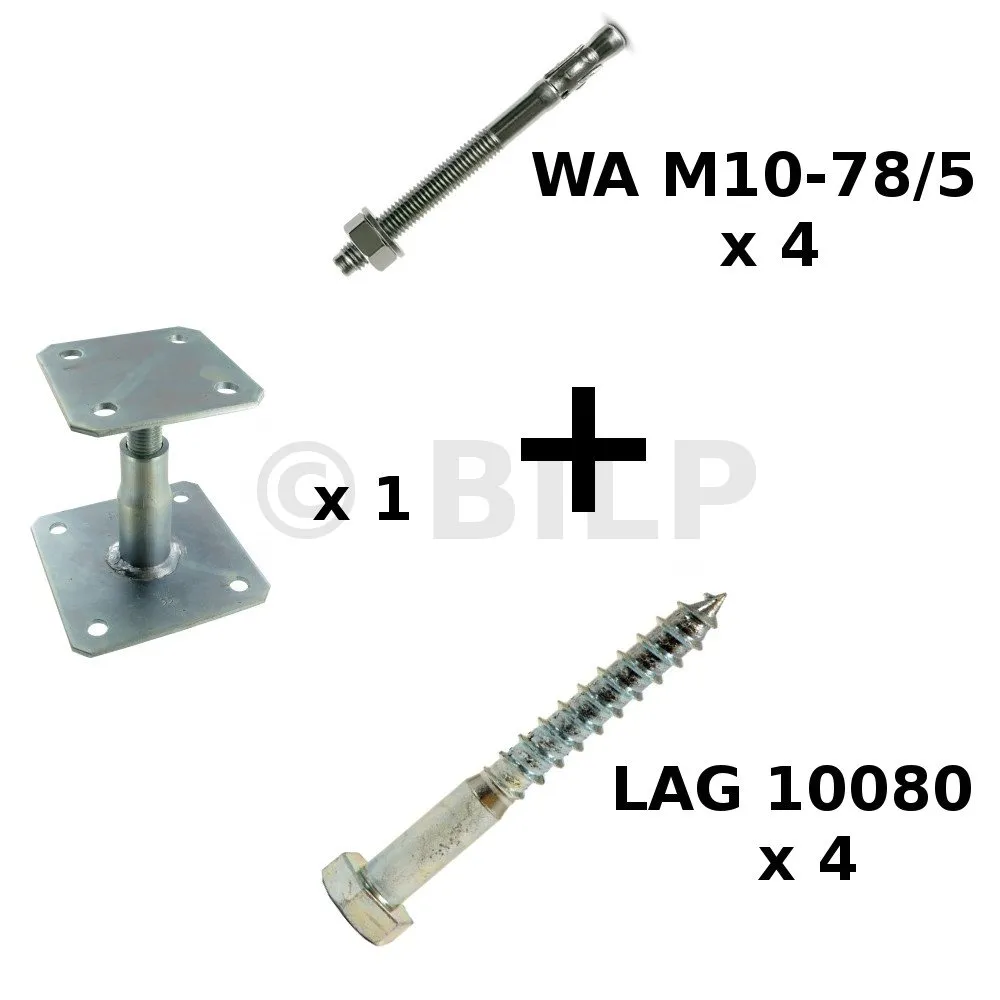

Befestigungen

1 Pfostenträger APB100/150 aus elektrolytisch verzinktem Stahl,
4 Bolzen WA M10-78/5 aus elektrolytisch verzinktem Stahl,
4 Sechskant-Holzschrauben LAG 10-80 aus weiß verzinktem Stahl.

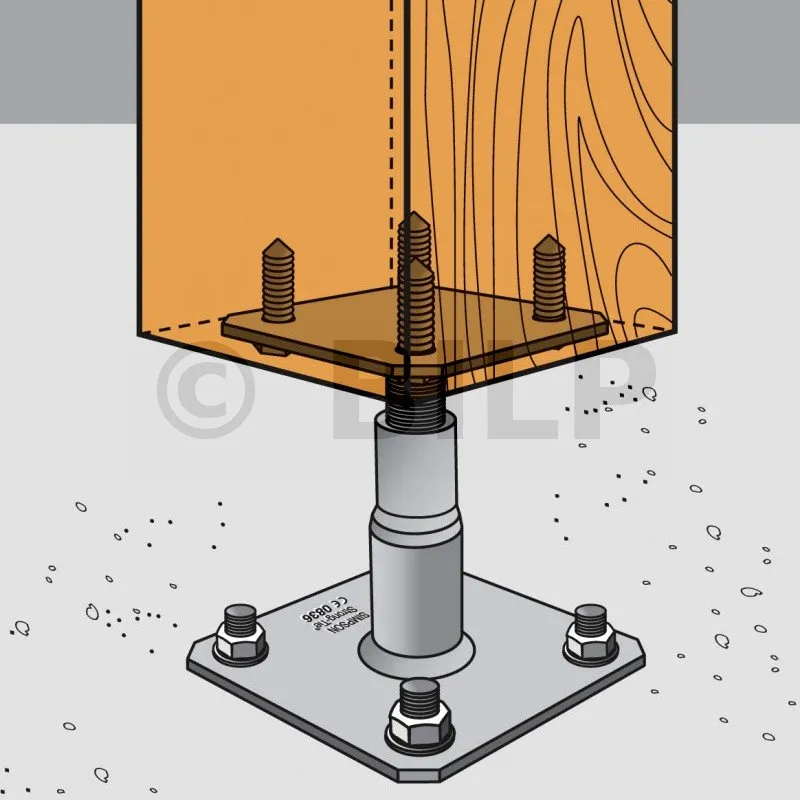

Installation
Obere Platte :
1. Setzen Sie die obere Fußplatte des Pfostenträgers unter den Pfosten,
2. Befestige diese Platte mit LAG-Sechskant-Holzschrauben am Pfosten (Vorbohren erforderlich).

Fußplatte :
1. Positionieren Sie den Pfosten vertikal in der Struktur,
2. Identifizieren Sie die Position der Bodenanker an dem Träger,
3. Bohren Sie vertikal in den Träger mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden,
4. Befestigen Sie die Fußplatte mit geeigneten Bodenankern am Boden.

ACHTUNG :

Für den Pfostenträger wird ein Holzquerschnitt von maximal 200 x 200 mm empfohlen.
Der Pfostenträger APB100/150 wird nur mit der Bodenplatte 100X100 auf dem Pfosten und der Bodenplatte 130X130 auf dem Boden installiert. Die zulässige Belastung in der Dauerhaftigkeitsklasse (über 10 Jahre) mit Massivholz der Gebrauchsklasse 3 beträgt 21,61 kN bzw. 2161 Kg.
