Verstellbarer Rohrpfostenfuß schwere Lasten - Réf. PGS24/130

bald VERFÜGBAR

Versand unter 10 Tagen.

97€⁶⁷

inkl. MWST / Pfostenträger

Referenz
PGS24/130
Herstellung
französisch
Material
Stahl S235JR gemäß DIN EN 10025
Marke
SIMPSON Strong-Tie
Höhe (C)
125mm
Breite (D)
100mm
Dicke t1
8mm
Dicke t2
6mm
Durchmesser (A)
24mm
Durchmesser (G)
24mm
Höhe (F)
130 - 195mm
Finish
Feuerverzinkt gemäß DIN EN ISO 1461
Tiefe (D)
100mm
Breite (E)
180mm
Durchmesser (B)
80mm
Bohrungen der Kopfplatte
1Ø11 - 3Ø6
Bohrungen der Bodenplatte
4Ø14
Holzverbindung auf starrem Träger
Auf Pfosten : 1Ø10x80 (STD-Spindeln); auf Beton: 4Ø12 (WA-Dübel; Gewindestange)
Maximal zulässige Belastung in Druckrichtung
3.7 Tonnen
Tiefe (H)
70mm

Verstellbarer Rohrpfostenfuß für schwere Lasten

Der PGS-Pfostenträger ist für die Aufnahme vertikaler und horizontaler Lasten konzipiert. Es kann schwere Drucklasten (bis zu 3,7 Tonnen) tragen. Durch seine Verstellbarkeit lässt sich die Höhe des Holzpfostens im Verhältnis zum Boden zwischen 130 und 195 mm verstellen. Die Verbindung zum Pfosten erfolgt schließlich über ein Ø24-mm-Rohr, das für ein diskretes Ergebnis in den Pfosten eingeführt wird.

Merkmale

Leistungserklärungen:FR-DoP-e07/0285
Technische Zulassungen:ETA-07/0285

Gegenstand

S235JR-Stahl gemäß NF EN 10025,
Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.

Vorteile

DER PGS24/130 ist eine strukturelle Säulenbasis, die vertikale und horizontale Lasten aufnehmen kann,
Es wird in den Holzpfosten eingesetzt, für ein diskretes Ergebnis,
Die Höhe des Pfostens über dem Boden kann während der Installation angepasst werden.
Schützt den Holzpfosten vor Feuchtigkeit, indem er ihn vom Boden abhebt.

Anwendungen
Unterstützung

Träger: Beton, Holz...
Porté: Massivholz, Brettschichtholz, Verbundholz...

Einsatzbereiche

Geklebte laminierte Stützpfosten,
Böden,
Markisenstangen...

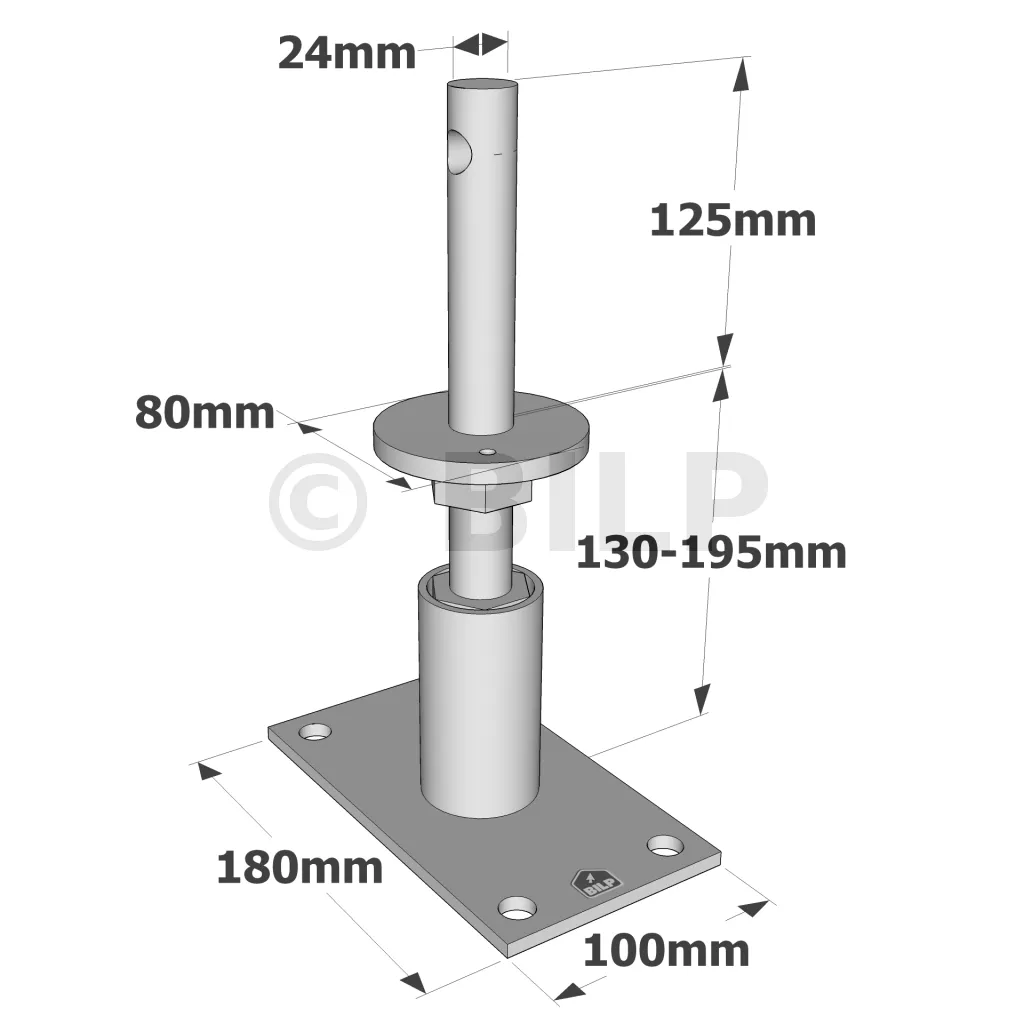

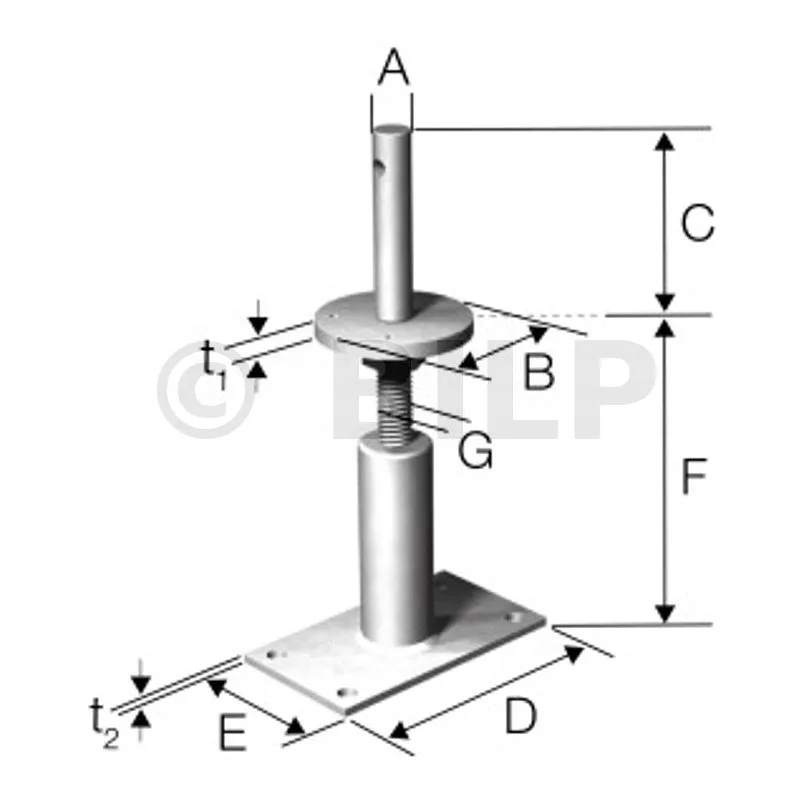

Abmessungen

Referenzen	Abmessungen [mm]									Hohe Plattenlöcher		Niedrige Plattenlöcher
	A	B	C	D	E	F	G	t1	t2	Ø11	Ø6	Ø14
PGS24/130	24	80	125	100	180	130 - 195	24	8	6	1	3	4

Merkmale Werte

Referenzen	Befestigungen				Charakteristische Werte – Holz C24 [kN]
	Auf Pfosten		Auf Beton		R1.k	R2.k				R3.k	R4.k
	Menge	Typ	Menge	Typ		Pfostenbreite [mm]
						80	100	120	140
PGS24/130	1	Ø10x80	4	Ø12	Min (96.1 ; 91.3/kmod)	5	5.6	6.4	7.2	2.9/kmod	2.9/kmod

Vereinfachte Kennwerte

Referenzen	Befestigungen				Charakteristische Werte – Holz C24 [kN]
	Auf Pfosten		Auf Beton		R1.k	R2.k				R3.k	R4.k
	Menge	Typ	Menge	Typ		Pfostenbreite [mm]
						80	100	120	140
PGS24/130	1	Ø10x80	4	Ø12	96.1	5	5.6	6.4	7.2	4.1	4.1

Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285
.

Durchführung

Befestigungen
Post:

1 Stift Ø10 mm,
Die Länge des Stiftes entspricht dem Querschnitt des Pfostens.

Platin:

Mechanischer Knöchel: goujon WA M12-109/10,
Chemischer Anker: Harz AT-HP +Gewindestange LMAS M12-150/35.

Einrichtung
Oberteil:

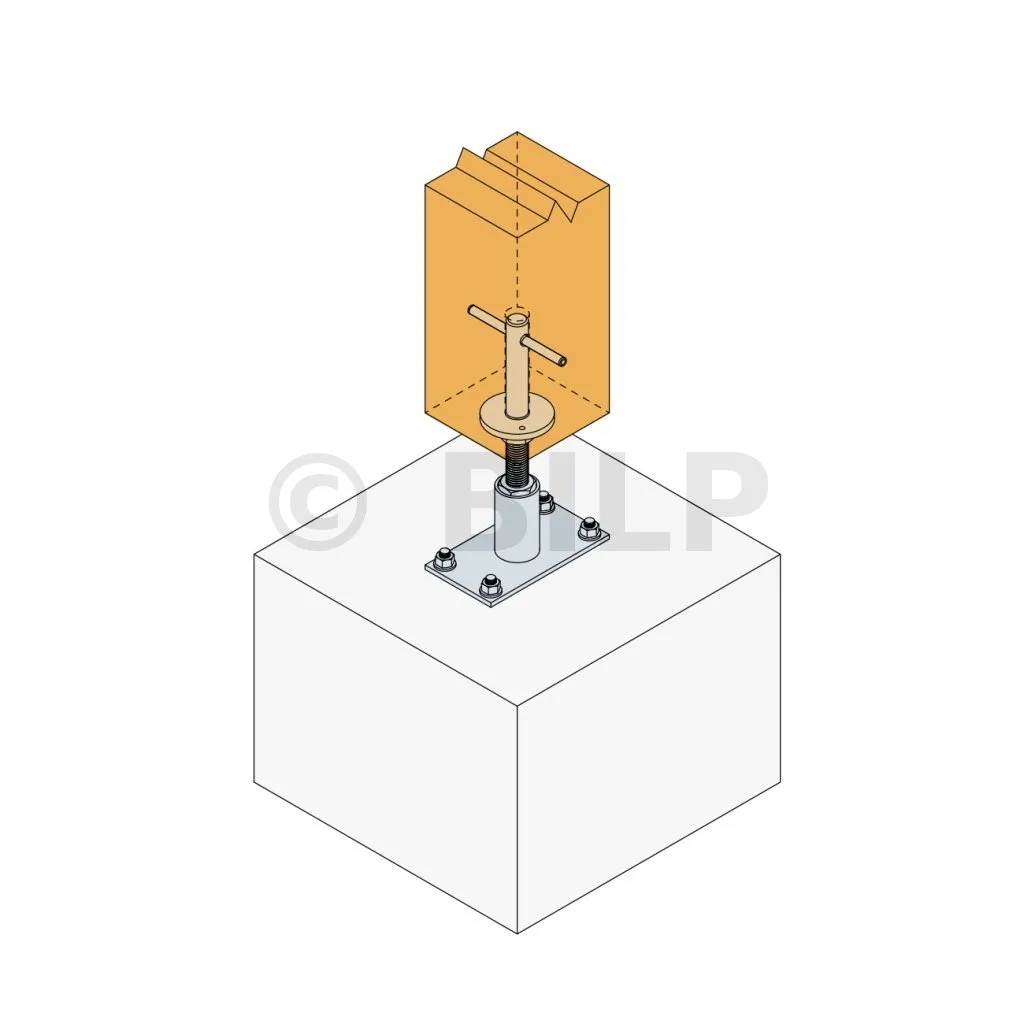

1. Bohren Sie mittig am Ende des Holzpfostens eine vertikale Kerbe mit einem Durchmesser von 24 mm und einer Länge von ca. 125 mm.
2. Identifizieren Sie die Position des Stifts (oder Bolzens) an den Seiten des Pfostens, indem Sie das PGS als Schablone verwenden.
3. Bohren Sie den Ø10 mm Pfosten quer,
4. Positionieren Sie den Pfosten auf dem Pfostenfuß
5. Stecken Sie den Ø10-Stift quer ein.
6. Stellen Sie die gewünschte Höhe ein.

Unterteil:
1. Positionieren Sie den Pfosten vertikal in der Struktur.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungen empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die untere Platte mit den ausgewählten Ankern am Boden.
