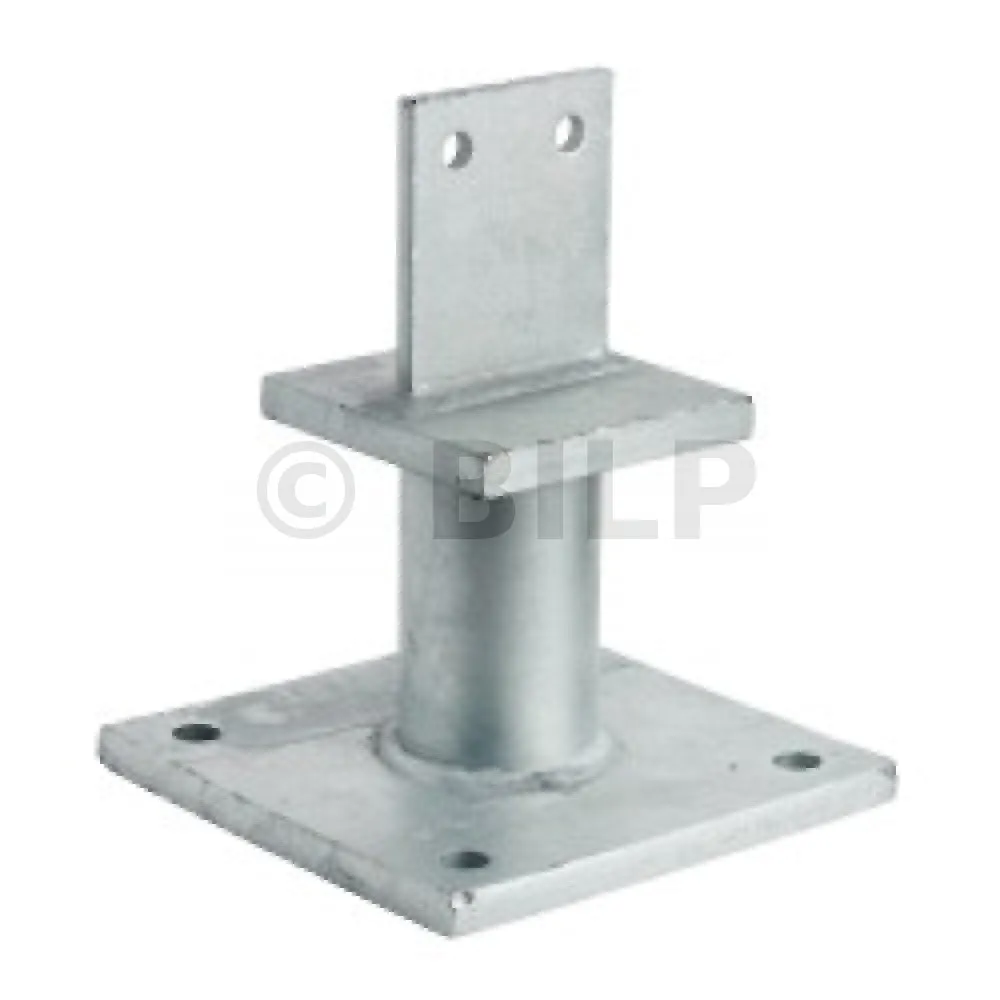

KIT ISBMAX + vier Bolzen WAM16-151/30 - Réf. PISBMAXIG-K

Der Stützenfuß PISBMAXIG-K ermöglicht dank seines vertikalen Stegs die Aufnahme von Drucklasten bis zu 9 Tonnen im Designwert sowie von Hebekräften. Er muss auf einem starren Träger wie Beton verschraubt werden. Er wird als Bausatz mit vier Bolzen angeboten WA M16-151/30.

bald VERFÜGBAR
Versand unter 7 Tagen.
538€91
  inkl. MWST  / Pfostenträger

  • Referenz
    PISBMAXIG-K
  • Herstellung
    französisch
  • Material
    S235JR gemäß DIN EN 10025-2.
  • Marke
    SIMPSON Strong-Tie
  • Breite (B)
    120mm
  • Höhe (C)
    105mm
  • Breite (D)
    200mm
  • Dicke t1
    8mm
  • Dicke t2
    15mm
  • Höhe (F)
    148mm
  • Finish
    Feuerverzinkt gemäß DIN EN ISO 1461.
  • Breite (E)
    200mm
  • Bohrungen der Kopfplatte
    2Ø13
  • Bohrungen der Bodenplatte
    4Ø17
  • Breite (A)
    120mm
  • Holzverbindung auf starrem Träger
    Auf Pfosten : 2Ø12 (STD-Stabdübel); auf Beton: 4Ø16 (WA-Stabdübel; Gewindestange)
  • Maximal zulässige Belastung in Druckrichtung
    9 Tonnen
  • Tiefe (H)
    90mm

Eigenschaften

Technische Zulassungen : ETA-07/0285;
Leistungserklärungen : FR-DoP-e07/0285

Material

  • Stahl S235JR gemäß DIN EN 10025-2,
  • Feuerverzinktes Finish gemäß DIN EN ISO 1461.

Vorteile

  • Hohe Lastaufnahme bei Druckbelastung,
  • Das Modell wird als Bausatz mit Bolzen angeboten.

Anwendungen

Träger

  • Hauptträger : Betton,
  • Nebenträger : Massivholz, Leimholz, Verbundholz.

Anwendungsbereiche

  • Stützpfosten für die LC-Struktur,
  • Fußboden,
  • Vordach,
  • Veranda, ...

Technische Daten

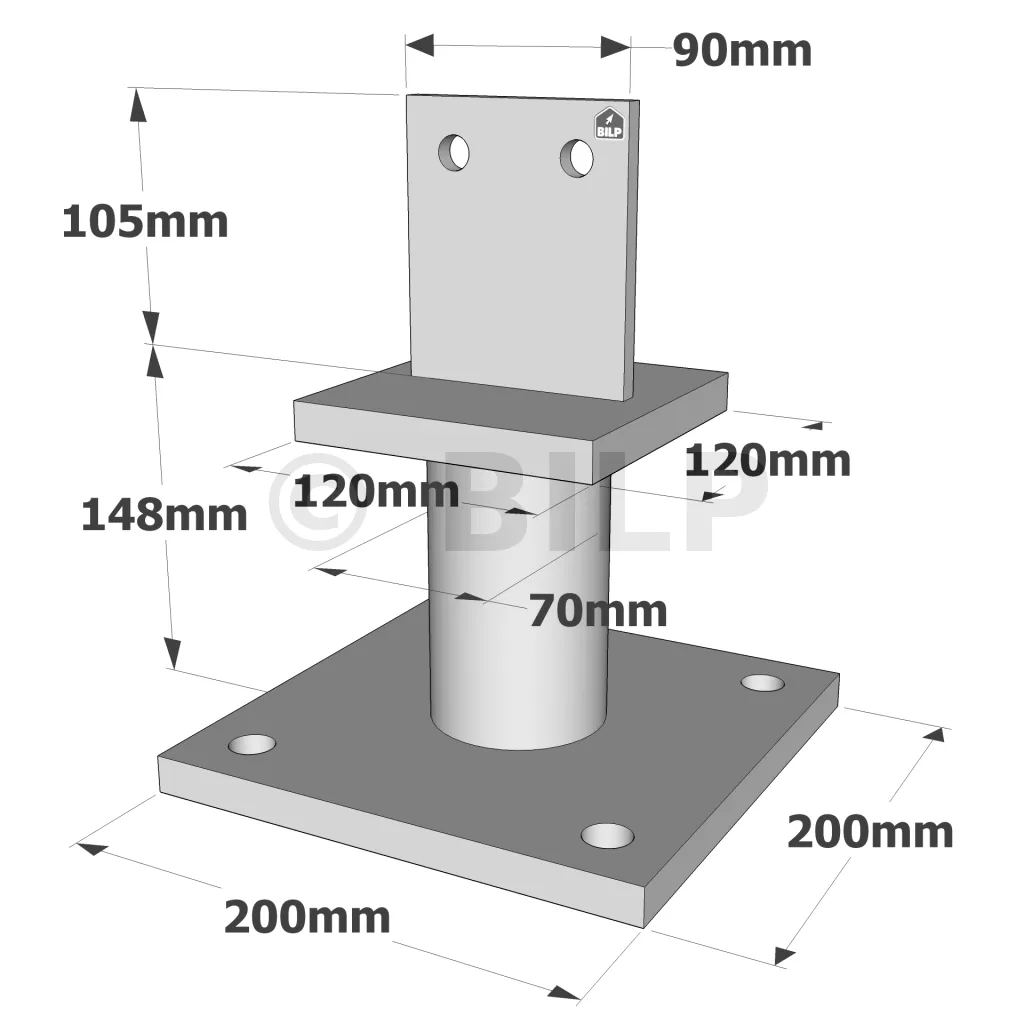

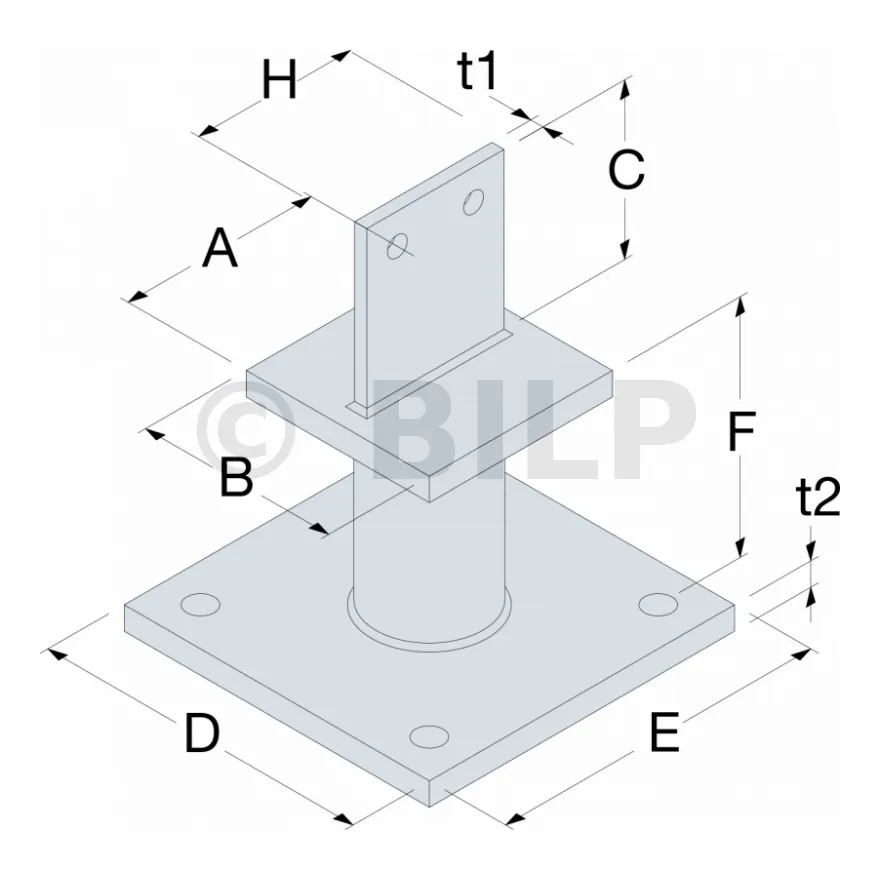

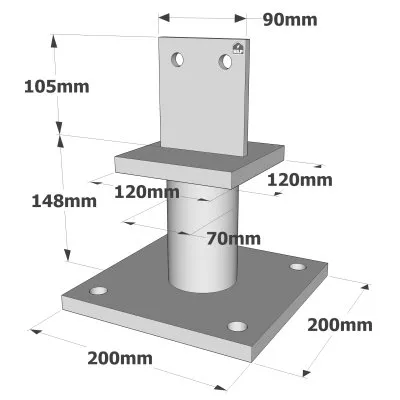

Abmessungen
RefenrenzenAbmessungen [mm] Bohrungen obere PlatteBohrungen in der Fußplatte
A B C D E F G H t1 t2 Ø13 Ø17
PISBMAXIG-K 120 120 105 200 200 148 70 90 8 15 2 4

Charakteristische Werte - Holz auf Beton
ReferenzenBefestigungenCharakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1,k R2,k R3,k R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-K 2 Ø12 4 Ø16* min (272.2 ; 256.9/kmod) 34.5 38.5 42.1 22.5 min (25.2 ; 14.1/kmod) min (27.5 ; 14.1/kmod) 7.7 9.9 12.3

Die Bodenverankerungen und ihre Kapazität sollten immer überprüft werden.

b = Holzbreite [mm]]

* Beziehen Sie sich auf das Simpson Strong-Tie Anker-Sortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

Vereinfachte charakteristische Werte - Holz auf Beton


ReferenzenBefestigungenVereinfachte charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1,k** R2,k R3,k** R4,k
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-K 2 Ø12 4 Ø16* 272.2 34.5 38.5 42.1 22.5 20.1 20.1 7.7 9.9 12.3

* Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.

** Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Ladezeiten und Nutzungsklassen siehe ETE-07/0285.

Umsetzung

Installation

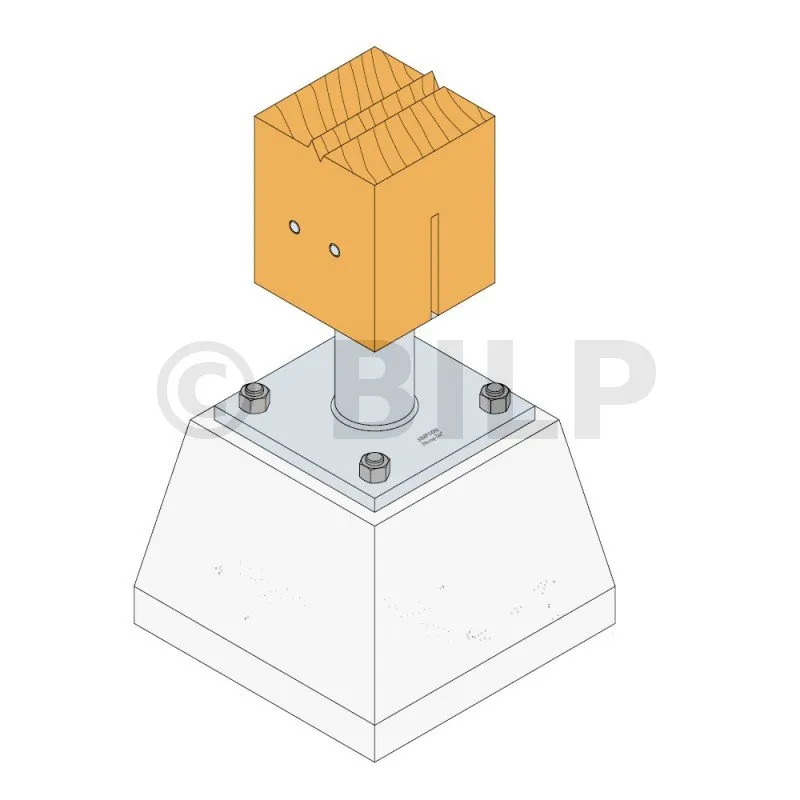

Obere Platte :
1. Bringen Sie eine vertikale Kerbe in den Kern des Pfostens ein, die 9 oder 10 mm dick ist und eine Höhe von ca. 120 mm hat.
2. Bestimmen Sie die Position der Stabdübel (oder Bolzen) an den Seitenwänden des Pfostens.
3. Bohre den Pfosten mit Ø12 mm quer durch, um die beiden Stabdübel einzusetzen.
4. Positionieren Sie den Pfosten auf dem Stützenfuß und stecken Sie die beiden Stabdübel ein.

Fußplatte:
1. Den Pfosten vertikal in der Struktur positionieren.
2. Identifizieren Sie die Position der Bodenanker an dem Träger.
3. Bohren Sie vertikal in den Träger mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden.
4. Befestigen Sie die Bodenplatte mit den ausgewählten Bodenankern am Boden.

Befestigungen

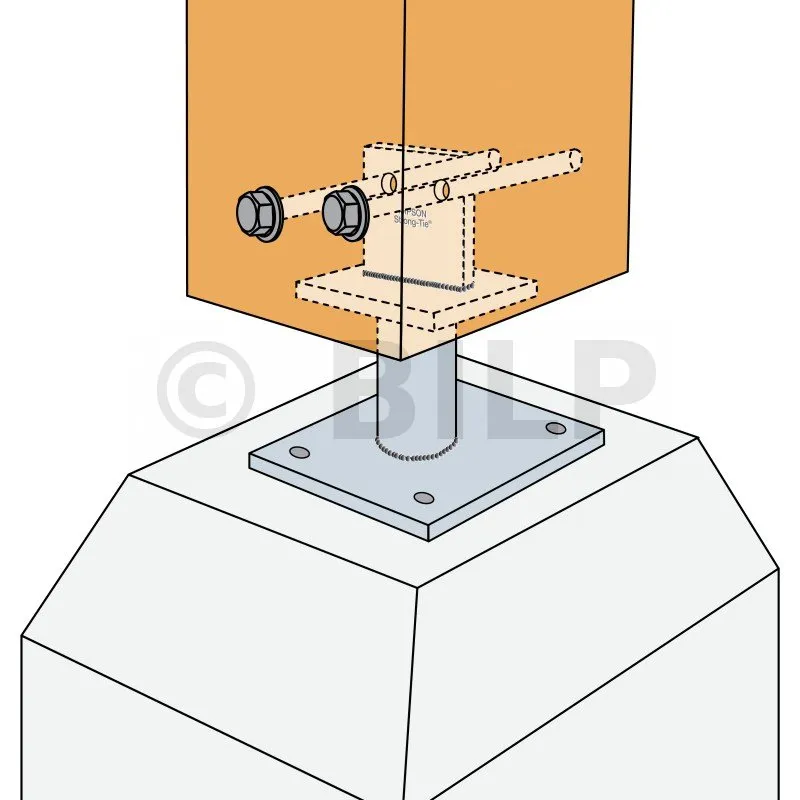

Holzpfosten :

  • 2 STD Ø12-Stabdübel,
  • Die Länge der Stabdübel entspricht dem Querschnitt des Pfostens.

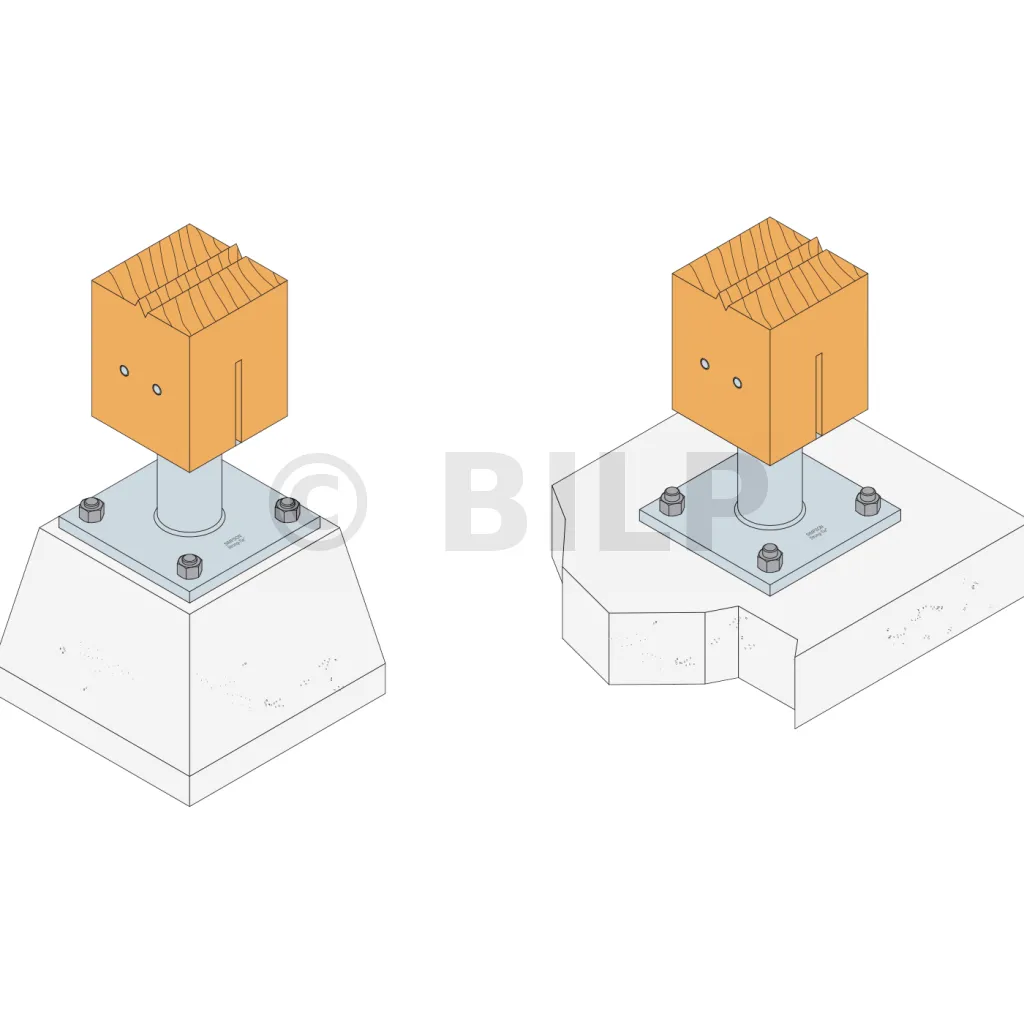

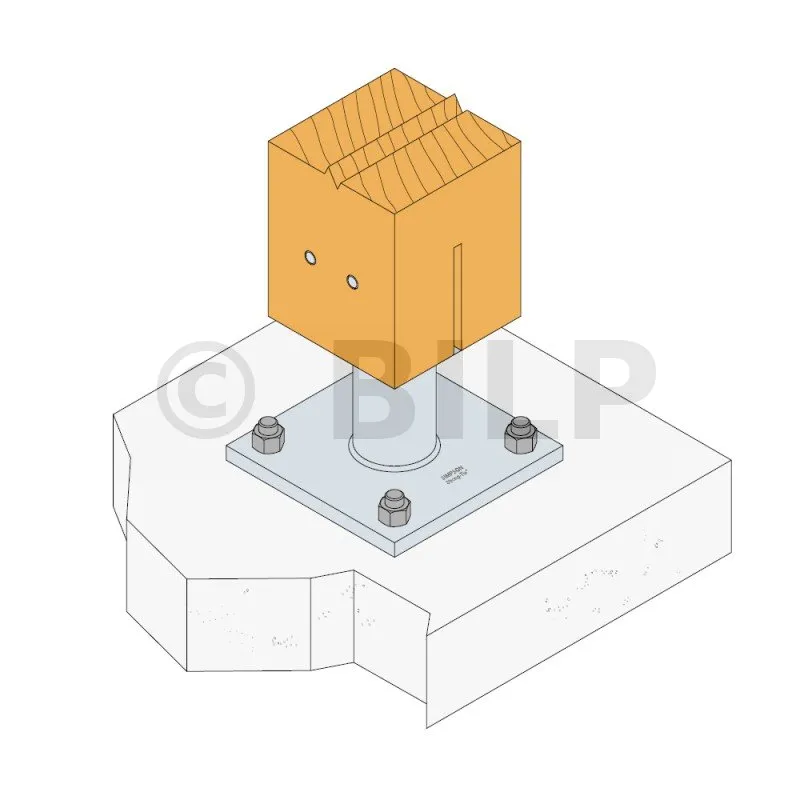

Auf Beton :

Befestigung von PISBMAXIG-K auf starrem Träger

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service
