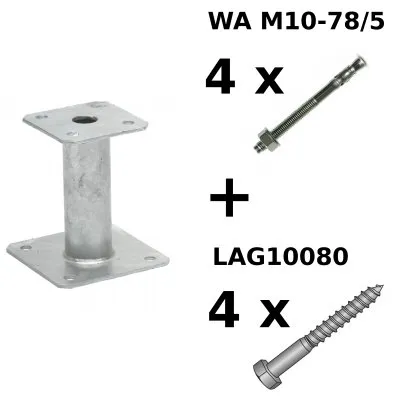

Feststehender Pfostenfuß "Fertig zum Befestigen", runder Körper, Höhe : 150 mm - Réf. KIT FIX PPA150
- ReferenzKIT FIX PPA150
- Dicke4mm
- HerstellungFranzösisch
- MaterialStahl S235JR gemäß DIN EN 10025 feuerverzinkt gemäß DIN EN ISO 1461
- MarkeSIMPSON Strong-Tie

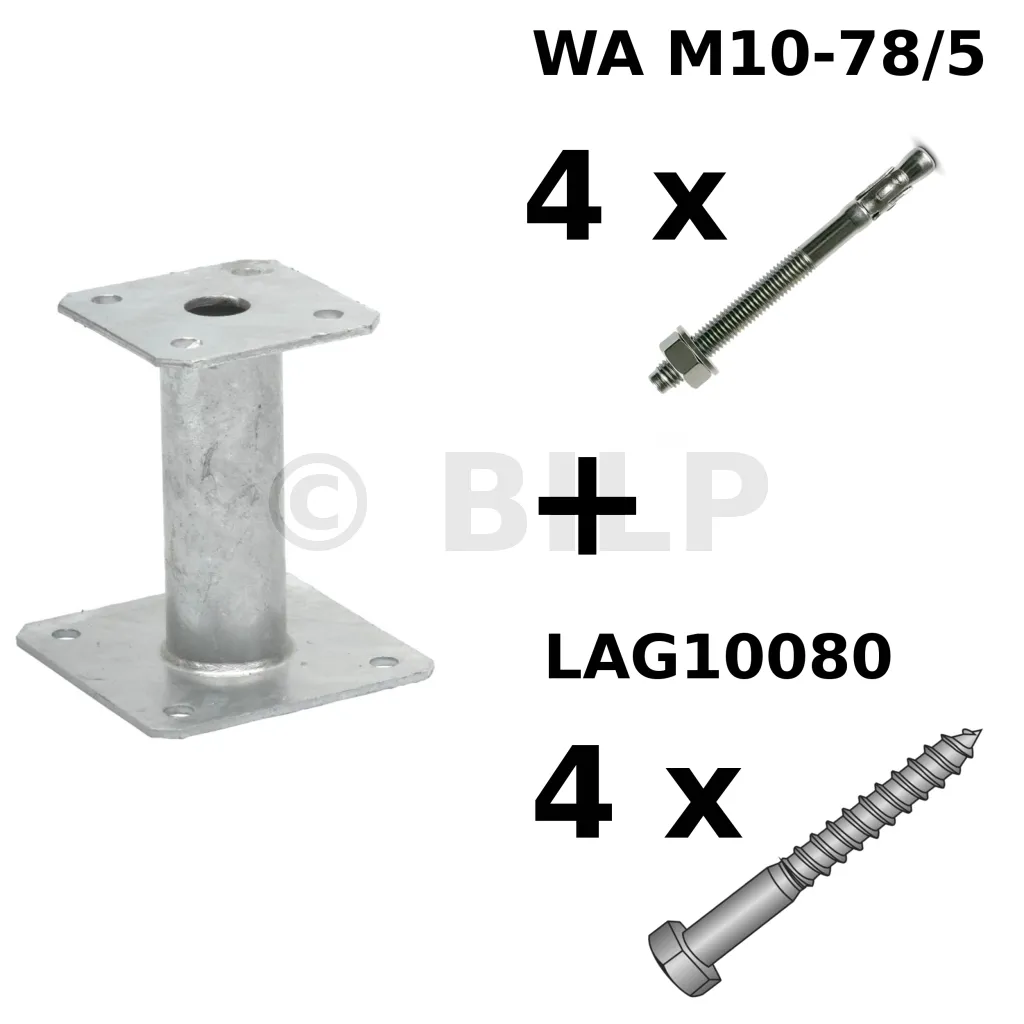

- InhaltPPA150 + 4WA M10-78/5 + 4LAG10080
- Breite (A)100mm
- Tiefe (B)100mm
- Breite (D)130mm
- Tiefe (E)130mm
- Höhe (F)150mm
- Durchmesser (G)48.3mm
- Bohrungen der Kopfplatte4Ø12
- Bohrungen der Bodenplatte4Ø12
- Breite (E)-
- Maximal zulässige Belastung in Druckrichtung4.03 Tonnen

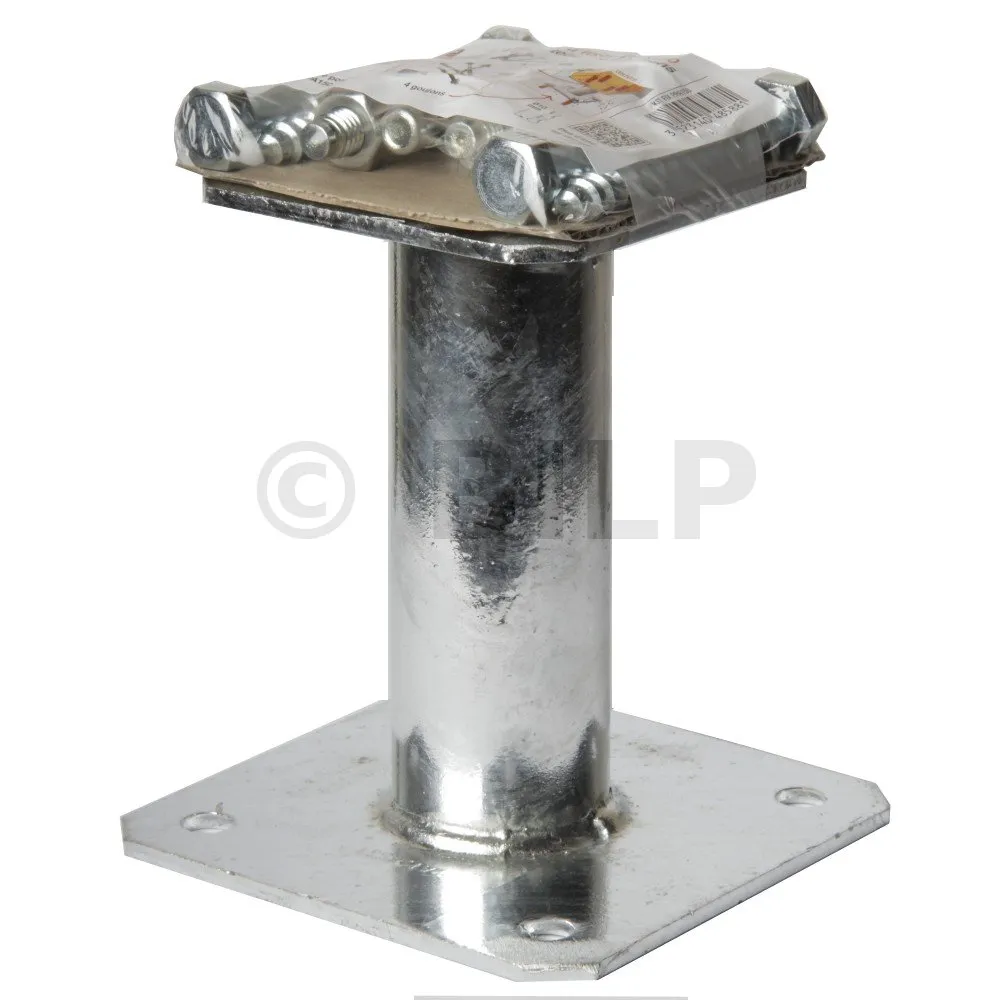

„Montagefertiger“ fester Pfostensockel
Der feste PPA-Pfostensockel ist vielseitig und wird häufig für strukturelle Anwendungen verwendet.
Merkmale :
Gegenstand :
- S235JR-Stahl gemäß NF EN 10025,
- Feuerverzinkt gemäß NF EN ISO 1461,
- Dicke 4 mm.
Vorteile :
- Lieferung mit Befestigungszubehör,
- Keine Bearbeitung erforderlich,

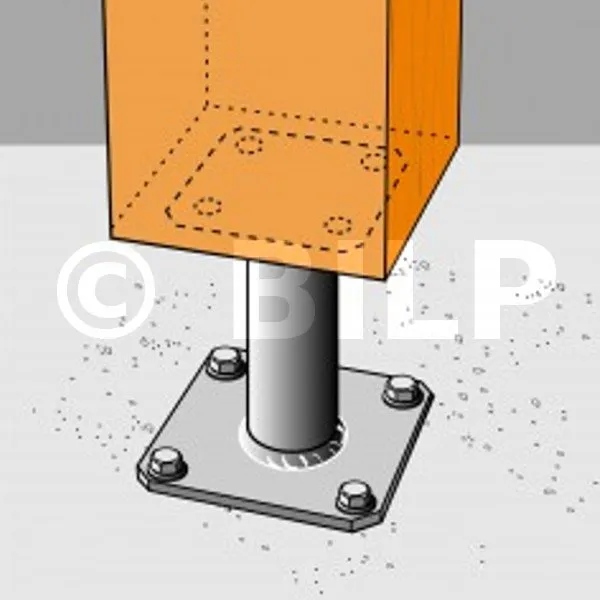

Anwendungen
Unterstützung:
- Träger: Beton, Massivholz, Brettschichtholz...
- Porté: Massivholz, Brettschichtholz, Verbundholz.
Einsatzbereiche:
- Markisenstangen
- Pergola,
- Veranda...
Technische Daten

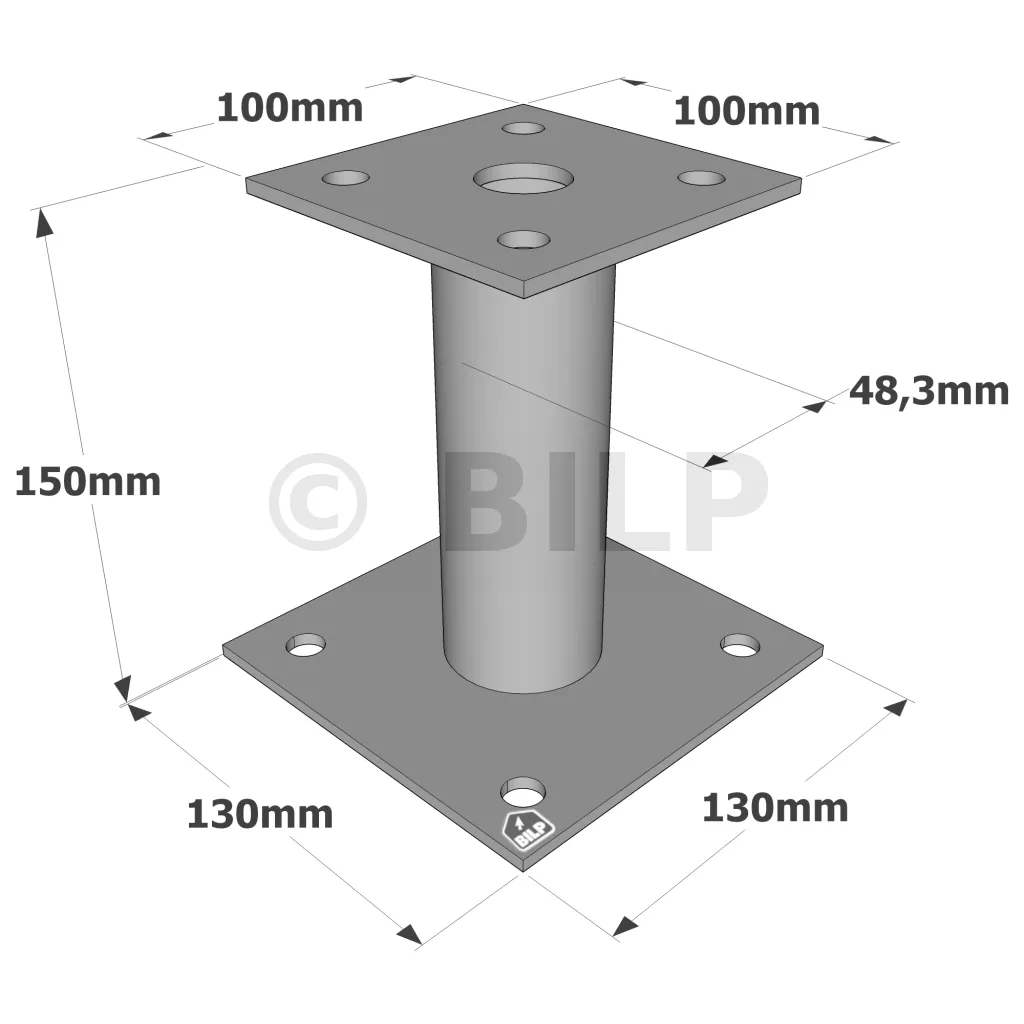

Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | Kit-Inhalt | ||||||
| A | B | D | E | F | G | t | Ø12 | Ø12 | ||
| KIT FIX PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 | 1xPPA100 - 4xFM-753 3DG M10X75/5 - 4xLAG10080 |
| KIT FIX PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 | 1xPPA150 - 4xFM-753 3DG M10X75/5 - 4xLAG10080 |
Merkmalswerte
| Referenzen | Kennwerte - Holz auf Beton | ||||
|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – Holz C24 [kN] | ||||
| Auf Post | Auf Beton | R1.k | |||
| Qty | Type | Qty | Type | ||
| KIT FIX PPA100 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
| KIT FIX PPA150 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig vom Untergrund (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen sind Standardlösungen auszuwählen.
Bei den Schrauben Ø10x80 zur Befestigung des Pfostens kann es sich um Zugschrauben handeln
LAG 10x80 ou vis SSH Ø10x80(réf 75152).
Vereinfachte Kennwerte
| Referenzen | Kennwerte - Holz auf Beton | ||||
|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – Holz C24 [kN] | ||||
| Auf dem Posten | Auf Beton | R1.k* | |||
| Qty | Type | Qty | Type | ||
| KIT FIX PPA100 | 4 | Ø10x80 | 4 | Ø10** | 85.7 |
| KIT FIX PPA150 | 4 | Ø10x80 | 4 | Ø10** | 85.7 |
Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-07/0285.
** Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig vom Untergrund (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen sind Standardlösungen auszuwählen.
Bei den Schrauben Ø10x80 zur Befestigung des Pfostens kann es sich um Zugschrauben handeln LAG 10x80 oder schrauben SSH Ø10x80 (ref 75152).
