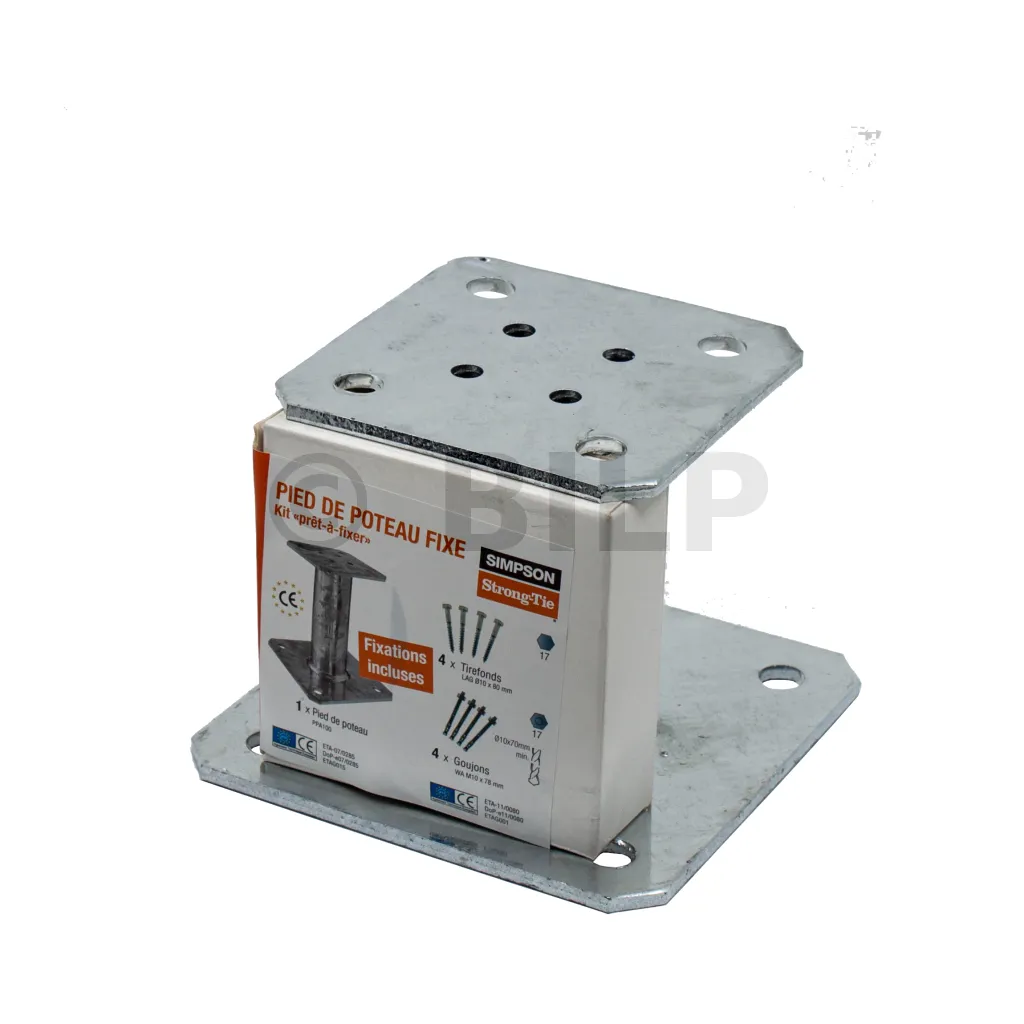

Fester Stützenfuß "fertig zum Befestigen", runder Körper, Höhe : 100 mm - Réf. KIT FIX PPA100
-
ReferenzKIT FIX PPA100
-
Dicke4mm
-
HerstellungFranzösisch
-
MaterialStahl S235JR gemäß DIN EN 10025 feuerverzinkt gemäß DIN EN ISO 1461
-
MarkeSIMPSON Strong-Tie
-

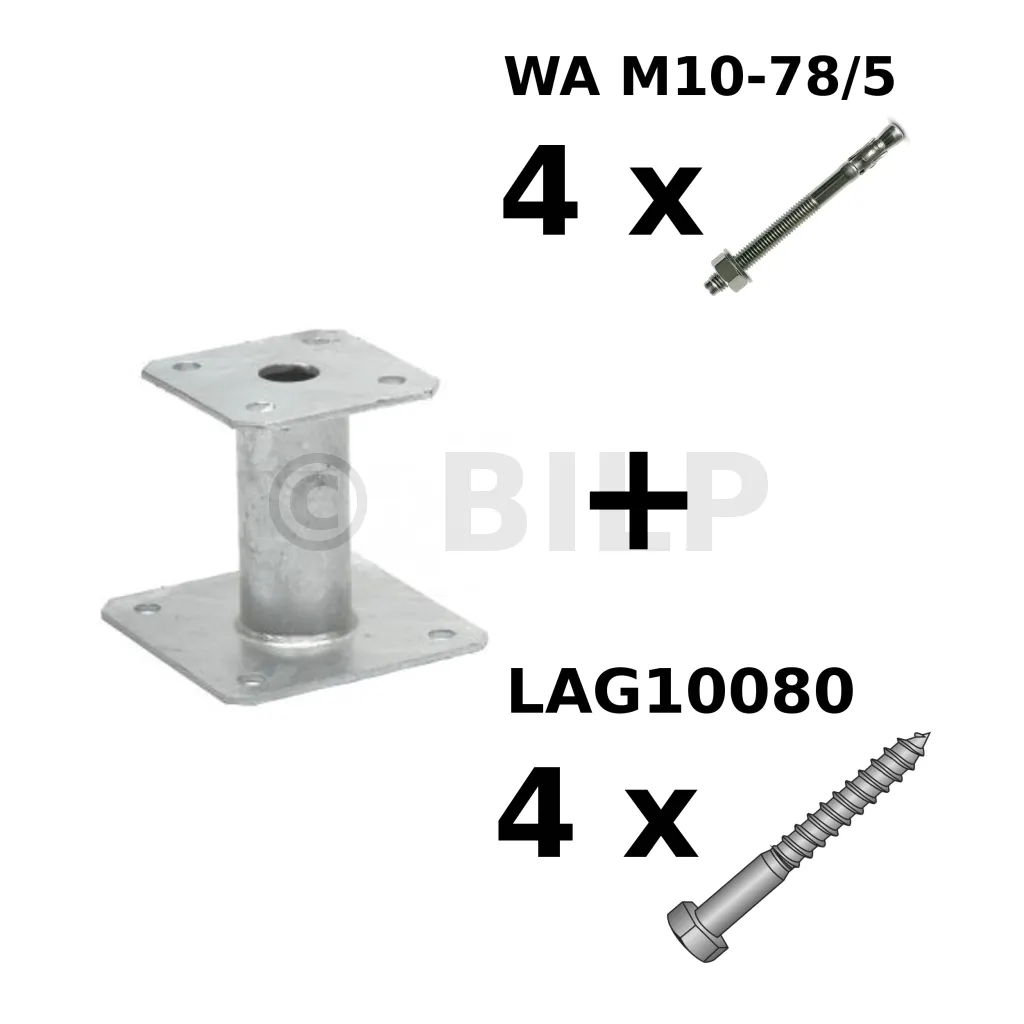

InhaltPPA100 + 4WA10078 + 4LAG10080
-

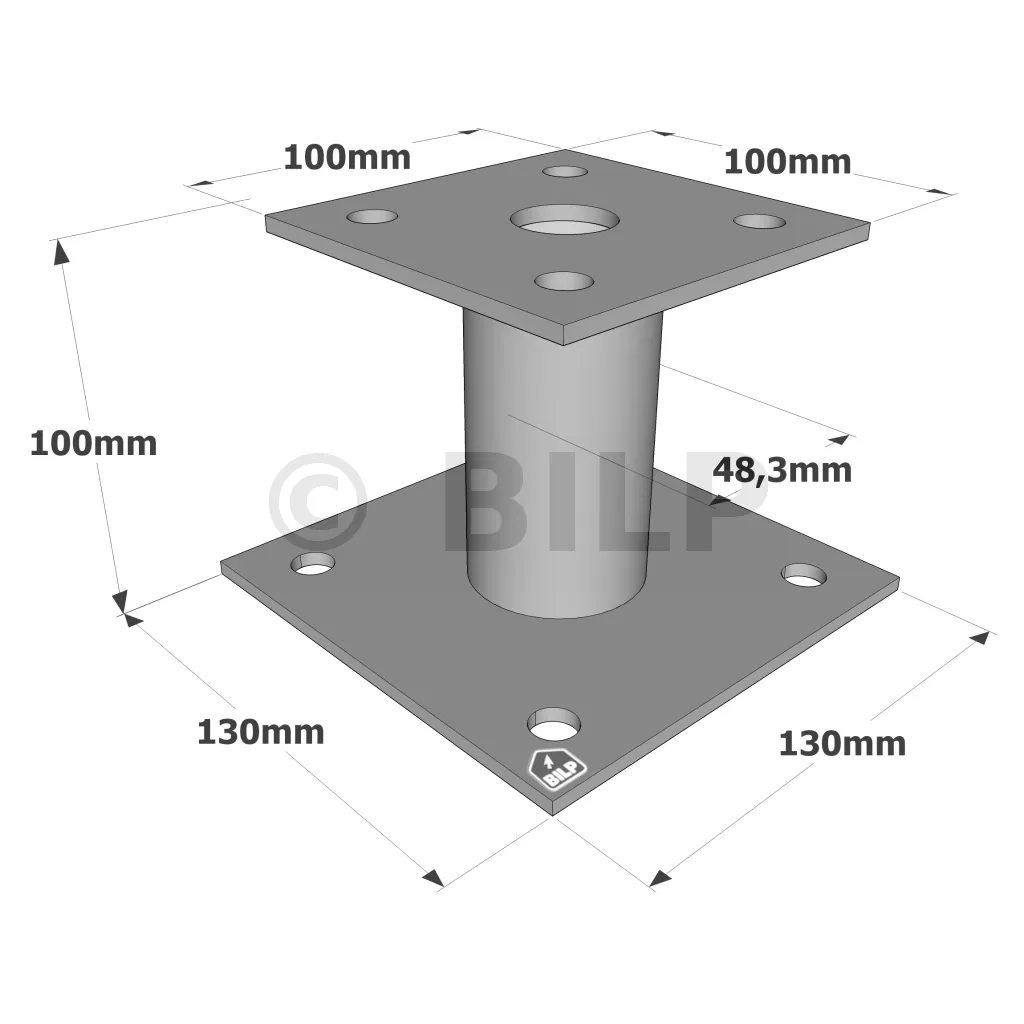

Breite (A)100mm
-
Tiefe (B)100mm
-
Breite (D)130mm
-
Tiefe (E)130mm
-
Höhe (F)100mm
-
Durchmesser (G)48.3mm
-
Bohrungen der Kopfplatte4Ø12
-
Bohrungen der Bodenplatte4Ø12
-
Maximal zulässige Belastung in Druckrichtung4.03 Tonnen
Feste Stützenfüße
Feste Stützenfüße sind vielseitig einsetzbar und werden häufig in strukturellen Anwendungen verwendet.
Eigenschaften :
Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285
Werkstoff :
- S235JR-Stahl gemäß DIN EN 10025.
- Feuerverzinkt gemäß EN ISO 1461,
- Dicke : 4 mm.
Vorteile :
- Wird mit Befestigungsmaterial geliefert,
- Keine maschinelle Bearbeitung erforderlich,
- Lastaufnahme beim Anheben,
- Höhenverstellbar dank der Stange zum Einbetonieren.
Anwendungen
Träger :
- Hauptträger : Massivholz, Brettschichtholz, Beton.
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereiche :
- Vordachpfosten
- Pergola
- Veranda

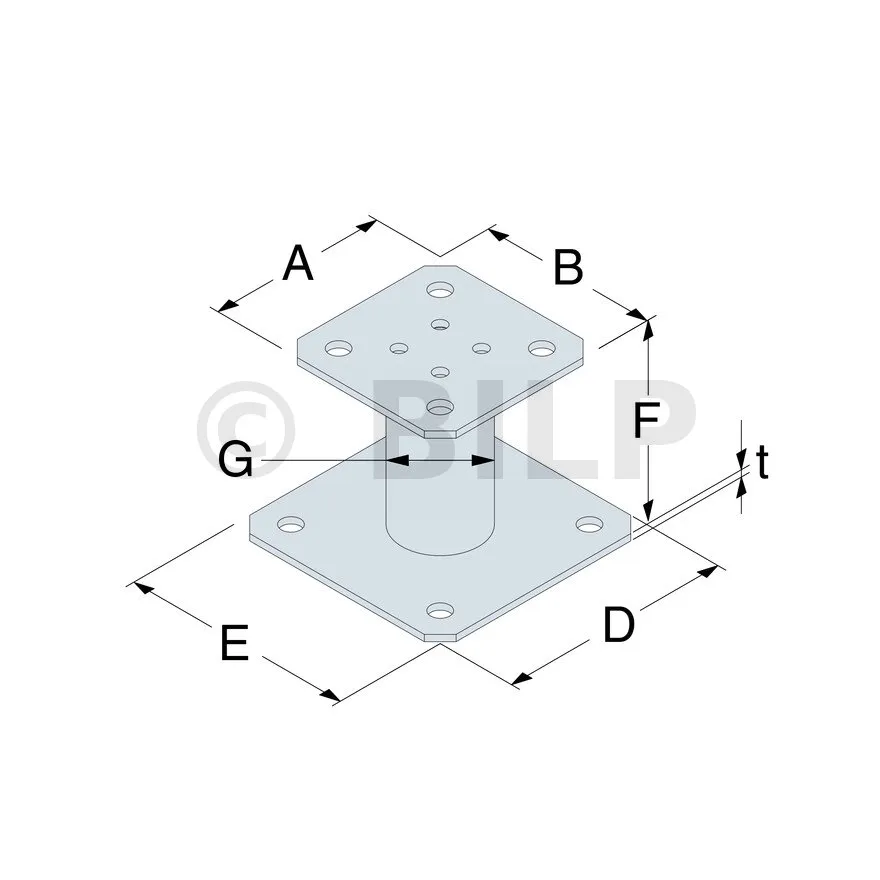

Abmessungen und Löcher
Abmessungen
Referenzen | B | D | E | F | G | t | Ø12 | Ø12 | |
---|---|---|---|---|---|---|---|---|---|
PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 |
Charakteristische Werte
Referenzen | Charakteristische Werte - Holz auf Beton | ||||
---|---|---|---|---|---|
Befestigungen | Charakteristische Werte - Holz C24 [kN] | ||||
Auf Pfosten | Auf Beton | R1.k | |||
Anzahl | Typ | Anzahl | Typ | ||
PPA100 | 4 | LAG Ø10x80 | 4 | Ø10 | 78.5 / kmod^0.4 |
PPA150 | 4 | LAG Ø10x80 | 4 | Ø10 | 78.5 / kmod^0.4 |
* Beziehen Sie sich auf das Verankerungssortiment in unserem Shop, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.
Vereinfachte charakteristische Werte
Referenzen | Charakteristische Werte - Holz auf Beton | ||||
---|---|---|---|---|---|
Befestigungen | Charakteristische Werte - Holz C24 [kN] | ||||
Auf Pfosten | Auf Beton | R1.k* | |||
Anzahl | Typ | Anzahl | Typ | ||
PPA100 | 4 | LAG Ø10x80 | 4 | Ø10** | 78.5 / kmod^0.4 |
PPA150 | 4 | LAG Ø10x80 | 4 | Ø10** | 78.5 / kmod^0.4 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Ladedauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.
** Beziehen Sie sich auf das Verankerungssortiment in unserem Shop, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Befestigungen
Auf Pfosten :
Auf Beton :
- Mechanische Dübel : Bolzen WA M10-78/5.
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25.

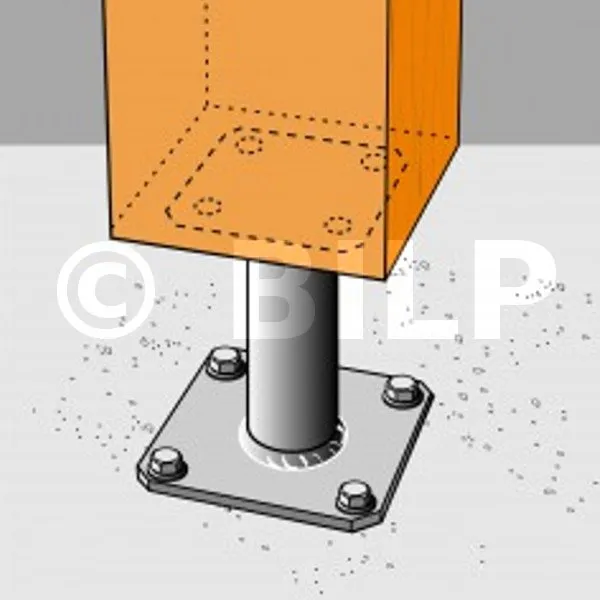

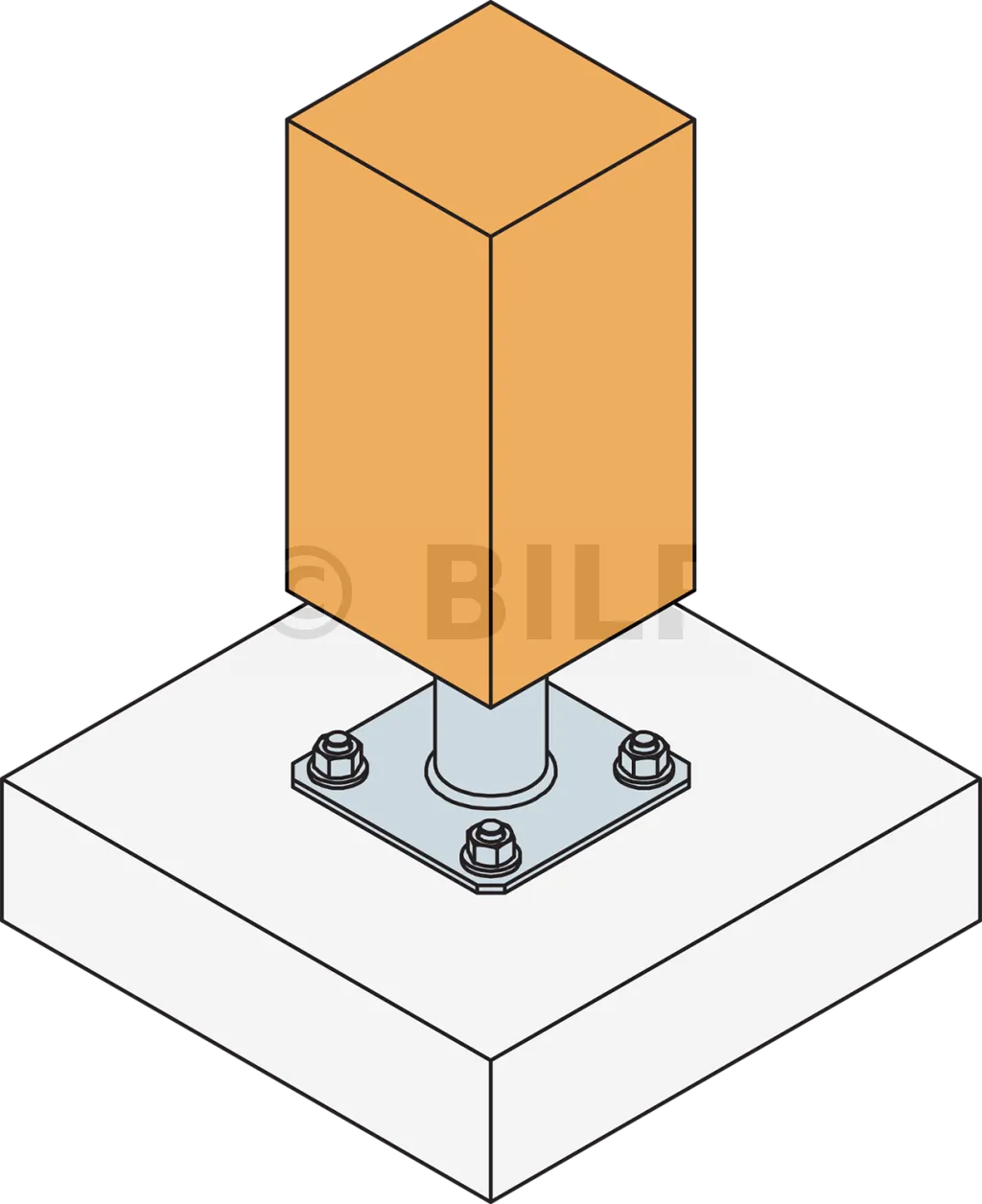

Installation
Obere Platte :
1. Setzen Sie die obere Fußplatte des Pfostens unter den Pfosten,
2. Befestigen Sie diese Fußplatte mit LAG-Sechskant-Holzschrauben am Pfosten (Vorbohren erforderlich).
Fußplatte :
1. Positionieren Sie den Pfosten vertikal in der Struktur,
2. Identifizieren Sie die Position der Bodenanker an der Stütze,
3. Bohren Sie vertikal in den Träger, und zwar mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden,
4. Befestigen Sie die Bodenplatte mit geeigneten Bodenankern am Boden.
