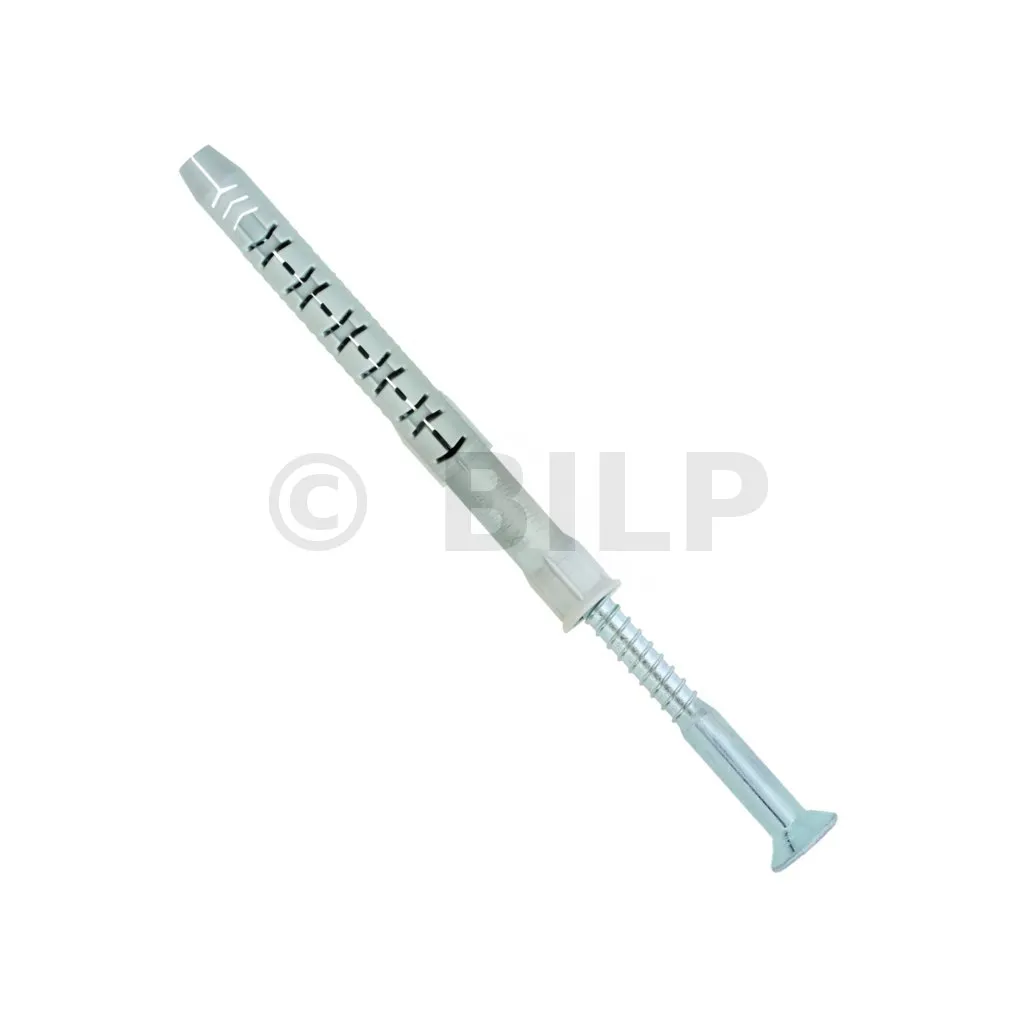

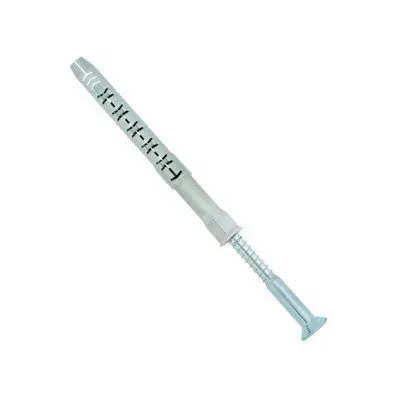

Langschaftdübel aus Nylon Senkkopf - Réf. FPN08150_50

Langer Nylon-Knöchel

Merkmale

Technische Zulassungen: ETA-12/0358;
Leistungserklärungen: FR-DoP-e12/0358

Vorteile :

• Montage durch: Holz und vormontierte Dübel.
• 8 Lamellen, die jegliche Drehung im Bohrloch verhindern.
• PA6-Polyamidanker, der eine sehr gute Zeitbeständigkeit garantiert.

Anwendungen

Unterstützung
Beton, Porenbeton, Naturstein, Voll- und Hohlmauerwerk.

Einsatzbereiche:

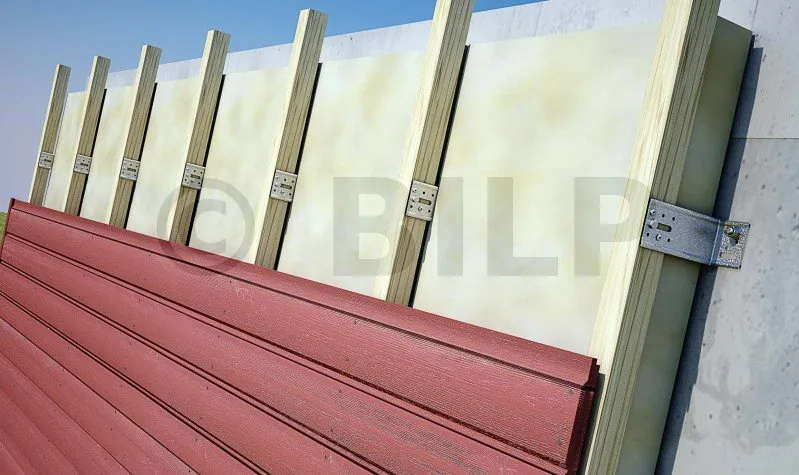

• Befestigung von Sparren oder Dachlatten.
• Befestigung einfacher Konsolen und Tischlerarbeiten.
• Befestigungsschienen und Klemmen für Kabel und Rohre.

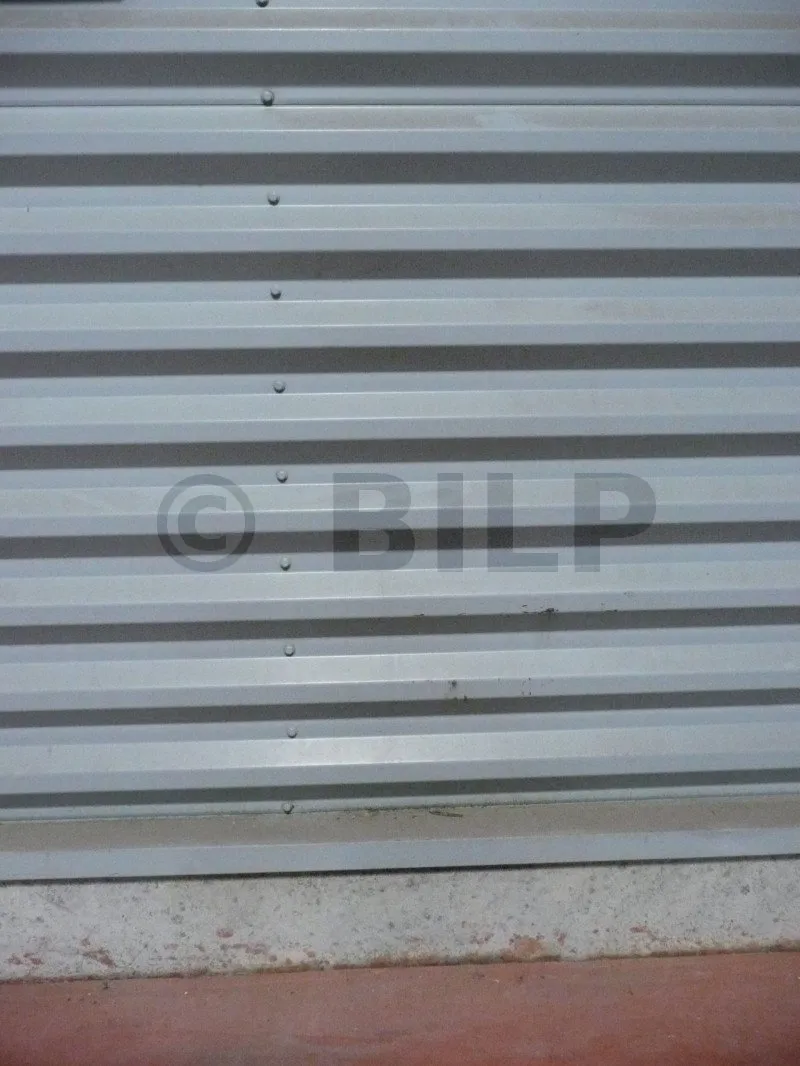

• Anbringung dünner Beläge an Außen- und Innenfassaden.

Technische Daten

Zug-Betriebslasten [kN] (1-2)

Knöchel ø		ø8	ø10
Rds,N	Ungerissener Beton C20/25(4)	1,0	1,4
^	Schlackenblock	0,2	0,2
	Hohlziegel(5)	0,2	0,2
	Vollziegel (BP400)	1,0	1,0

Betriebslasten in Scherung [kN] (1-3)

Knöchel ø		ø8	ø10
Rds,V	Ungerissener Beton C20/25(4)	1,0	1,4
^	Schlackenblock	0,2	0,2
	Hohlziegel(5)	0,2	0,2
	Vollziegel (BP400)	1,0	1,0

1) Betriebslasten: Sie werden aus den in den ETAs angegebenen charakteristischen Werten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert γ f = 1,4 angewendet werden.

2) Betriebslasten im Zugbetrieb: Sie werden für unbewehrten Beton und Standard-Stahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.

3) Gebrauchslasten auf Scherung: Die Gebrauchslasten auf Scherung werden für eine Verankerung allein ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.

4) Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σ L + σ R ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σ R = 3N/mm2 aus ( σL entspricht der Spannung im Inneren des Betons). Beton, der durch äußere Lasten, einschließlich Ankerlasten, entsteht).

5) Betonhohlblock: Bei der Verwendung auf Betonhohlblock muss unbedingt darauf geachtet werden, dass der Dübel die 2. Zelle durchquert.

Durchführung

Montage :
Dieser Anker ermöglicht eine schnelle Installation auf und durch das zu befestigende Teil. Die seitlichen Rastnasen sorgen für perfekte Formbeständigkeit und Arretierung bei Hohl- und Vollmaterialien.

Percer le trou

Dépoussiérer le trou

Monter la cheville au travers de la pièce à fixer

Enfoncer au marteau

Montagedaten [mm]

Unterstützungsmaterial		ø8	ø10
ø Bohren	d0	8	10
ø Schraube	dS	6	10
ø Flansch	dR	-	18
ø Unterlegscheibe	dM	19	19
Bohrtiefe	h1	80	80

Achsabstand, Randabstand und Trägerdicke [mm]

Gewindedurchmesser		ø8	ø10
Verankerungstiefe	hef	70	70
Mindestachsabstand (Beton)	Smin	60	60
Mindestachsabstand (Mauerwerk)	Smin	250	250
Mindestrandabstand (Beton)	Cmin	60	60
Mindestrandabstand (Mauerwerk)	Cmin	100	100
Mindestauflagestärke	hmin	100	120
