U-Pfostenträger mit Platte - Réf. PPUP90_10
- ReferenzPPUP90_10
- Herstellungfranzösisch
- MarkeSIMPSON Strong-Tie
- Breite (D)100mm
- Breite (E)100mm
- MaterialStahl S235JR gemäß DIN EN 10025. Finish feuerverzinkt gemäß DIN EN ISO 1461.
- Bohrungen der Kopfplatte10Ø5 - 2Ø13.5
- Holzverbindung auf starrem TrägerAuf Pfosten : 10xCNA4.0x40 Auf Beton : 4Ø10
- Höhe (C)126.5mm
- Dicke t15mm
- Dicke t24mm
- Tiefe (B)70mm
- Höhe (F)101mm
- Durchmesser (G)48.3mm
- Maximal zulässige Belastung in Druckrichtung5.7 Tonnen

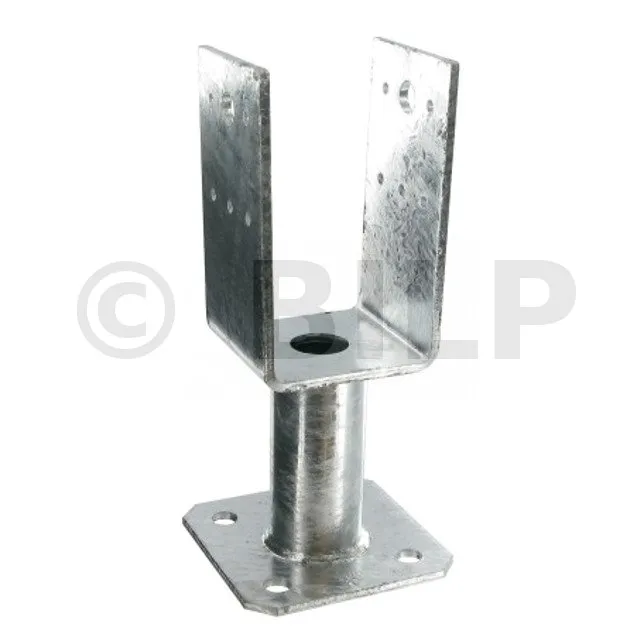

U-Pfostenträger mit Platte
Dieser U-Pfostenträger mit Bodenplatte ermöglicht die Befestigung eines Pfostens auf einer Betonplatte und hält dabei Kräften in allen vier Richtungen stand.
Eigenschaften :
Technische Zulassungen : ETA-07/0285
Leistungserklärungen :FR-DoP-e07/0285
Material :
- Stahl S235JR gemäß DIN EN 10025.
- Feuerverzinktes Finish gemäß DIN EN ISO 1461,
- Dicke : 5 mm.
Vorteile :
- Lastaufnahme bei Hebung.
Anwendungen
Träger :
- Hauptträger : Massivholz, Leimholz, Beton, Stahl.
- Nebenträger : Massivholz, Leimholz.
Anwendungsbereiche :
- Vordach, Pergola.
- Veranda.
- Terrasse.
- Geländer.

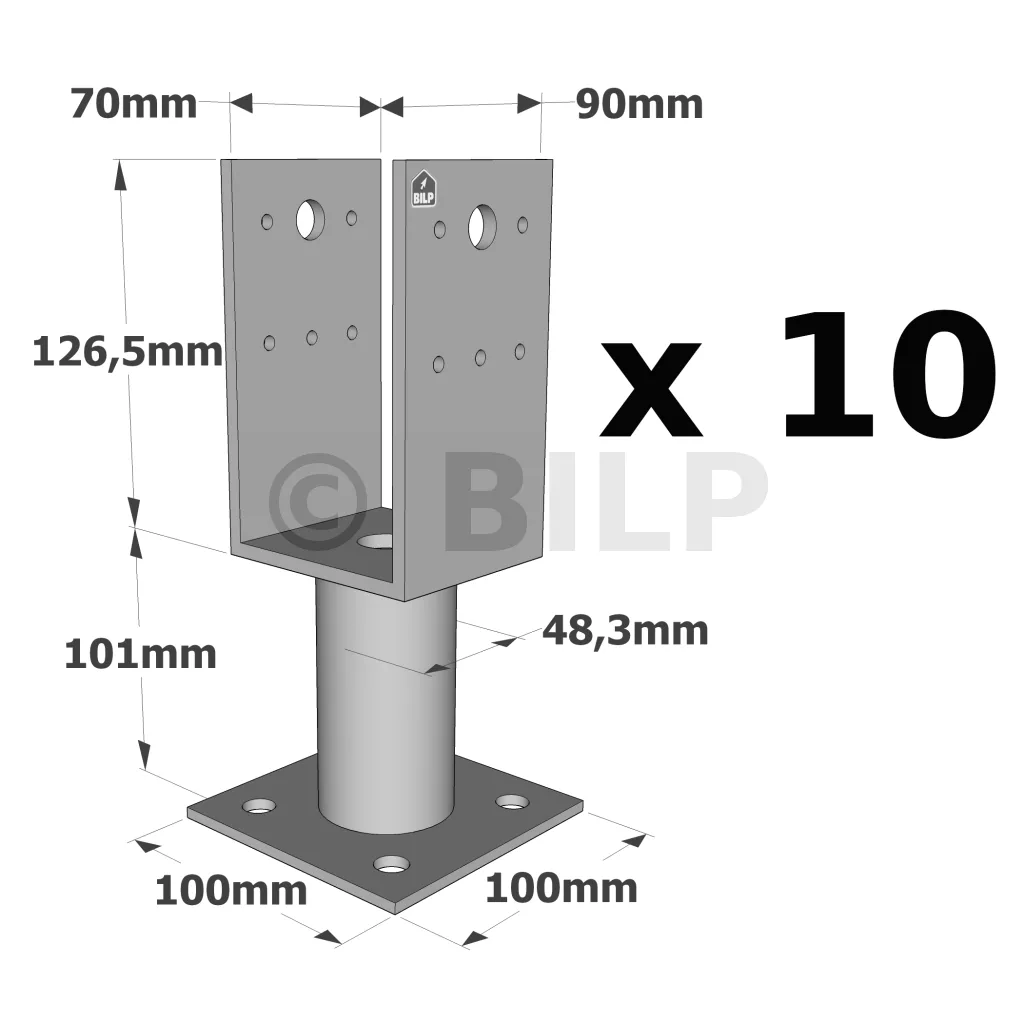

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen im Kopfstück | Bohrungen in der Fußplatte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø13.5 | Ø12 | |
| PPUP70 | 70 | 70 | 126.5 | 100 | 100 | 101 | 48.3 | 5 | 4 | 10 | 2 | 4 |
| PPUP90 | 90 | 70 | 126.5 | 100 | 100 | 101 | 48.3 | 5 | 4 | 10 | 2 | 4 |
Charakteristische Werte
| Referenzen | Charakteristische Werte - Holzverbindung auf starrem Träger | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||||||||||
| Auf Pfosten | Auf Beton | R1.k | R2.k | R3.k | R4.k | |||||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| PPUP70 | 10 | CNA | 4 | Ø10 | 92.2 | - | 17.8 | - | 10.7 | - | 8,2/(kmod^0,5) | - |
| PPUP90 | 10 | CNA | 4 | Ø10 | - | min(121,5;102,8/kmod) | - | 21.9 | - | min(13,1;14,1/kmod) | - | 10,6/(kmod^0,5) |
* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.
Vereinfachte charakteristische Werte
| Referenzen | Vereinfachte charakteristische Werte - Holzverbindung auf starrem Träger | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte charakteristische Werte - Holz C24 [kN] | |||||||||||
| Auf Pfosten | Auf Beton | R1.k* | R2.k | R3.k* | R4.k* | |||||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| PPUP70 | 10 | CNA | 4 | Ø10 | 92.2 | - | 17.8 | - | 10.7 | - | 9.8 | - |
| PPUP90 | 10 | CNA | 4 | Ø10 | - | 121.5 | - | 21.9 | - | 13.1 | - | 12.6 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Ladedauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.
** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Umsetzung
Befestigungen
Auf Holz :
- CNAØ4.0-Kammnägel.
- Bolzen Ø12.
- Ø12 mm-Sechskant-Holzschrauben.
Auf Beton :
- Mechanischer Dübel : Bolzen WA M10-78/5.
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25.

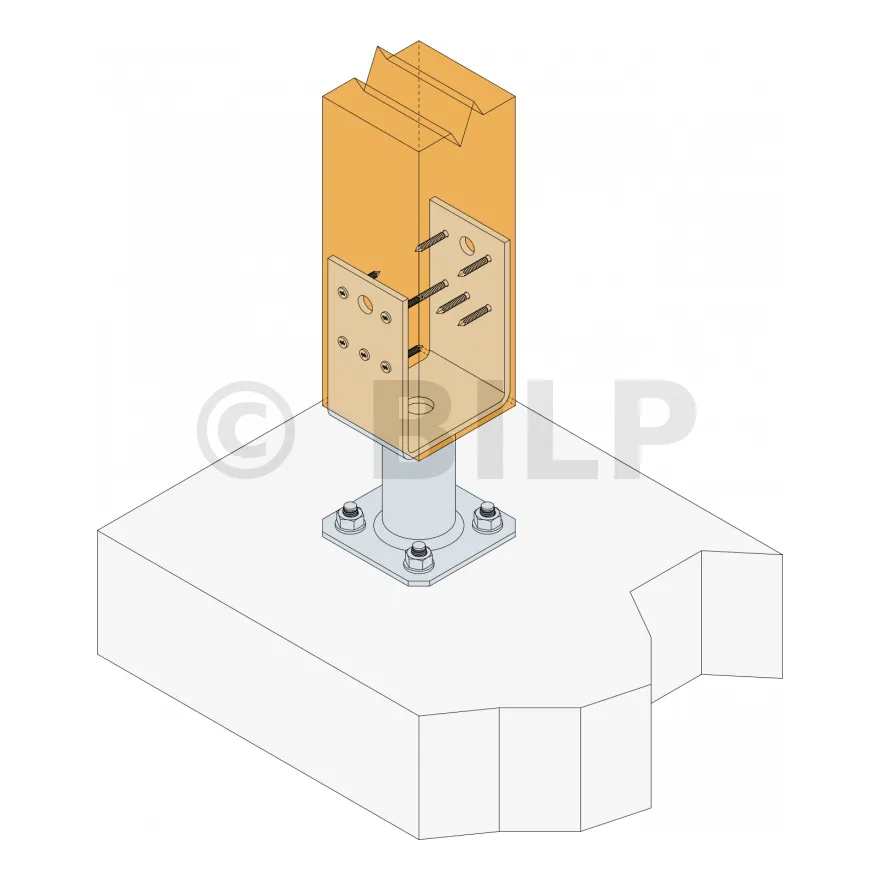

Installation
Kopfstück :
1. Den Pfosten in den Pfostenfuß setzen.
2. Pfostenfuß am Pfosten befestigen
Fußplatte :
1. Positionieren Sie den Pfosten vertikal in der Struktur.
2. Identifizieren Sie die Position der Bodenanker an der Halterung.
3. Bohren Sie vertikal in den Untergrund mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden.
4. Befestigen Sie die untere Platte mit den ausgewählten Verankerungsdübeln am Boden.
