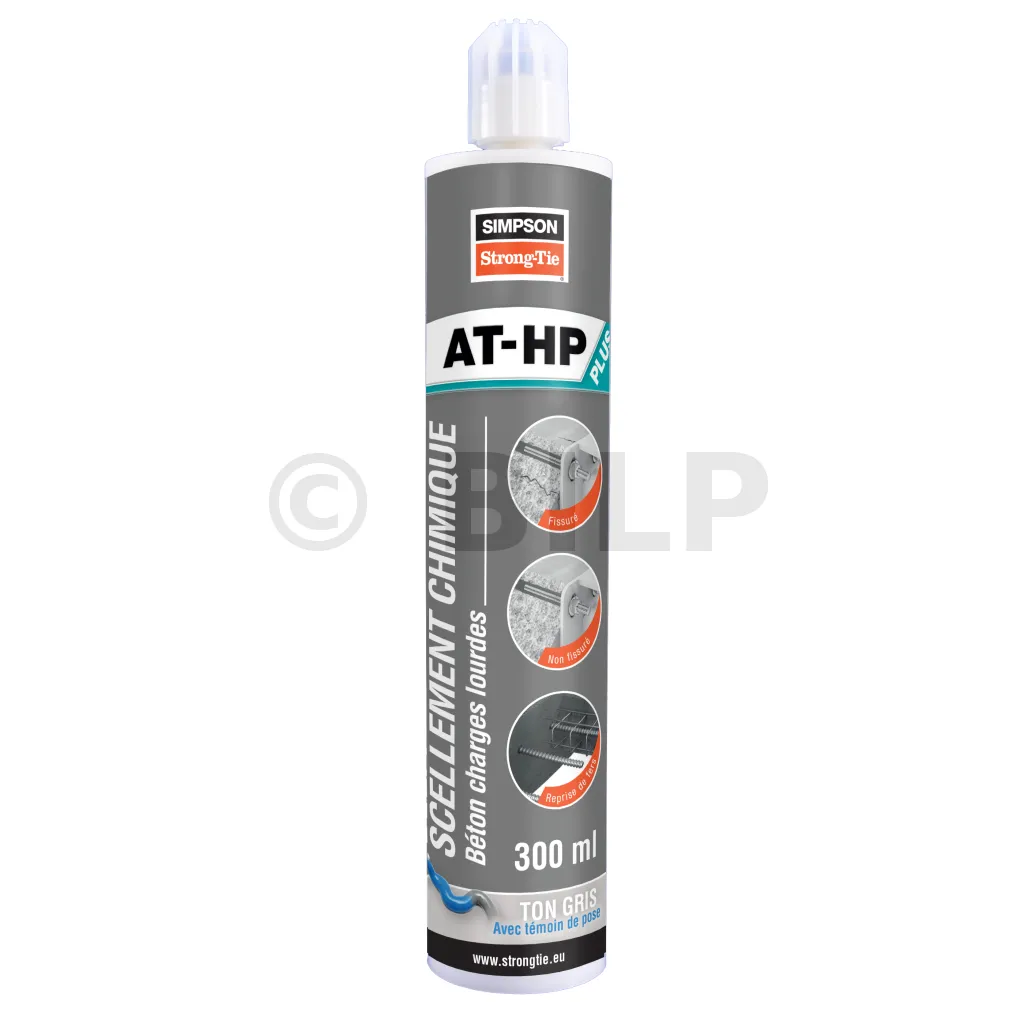

Hochleistungs-Betonharz mit Installationsanzeige – Grau – CDT. 300 ml - Réf. ATHP300PLUSG-FR

Hochleistungsbetonharz mit AT-HP PLUS Einbauindikator

Merkmale

• Technische Zulassungen:ETA-19/0265; ETA-19/0418;
• Leistungserklärungen:FR-DoP-e19/0265; FR-DoP-e19/0418;
• Sicherheitsdatenblätter:FR-MSDS / AT-HP PLUS;

• WRAS AT-HP.pdf

Gegenstand

• Styrolfreies Methacrylatharz
• Gewindestange: elektroverzinkter Stahl und Edelstahl A4-70

Vorteile

• Installationsindikator: Zeitersparnis und Installationssicherheit. Die Abbindezeit lässt sich nicht mehr berechnen, es ist ersichtlich,
• Hoher Haftwert in Beton,
• Im Trinkwasser einsetzbar: WRAS-Zertifizierung,
• 2 Düsen im Lieferumfang enthalten.

Anwendungen

Unterstützung

• Gerissener und ungerissener Beton: M8 bis M30 (statische und quasistatische Belastungen, trockener oder nasser Beton),
• Betoneisen Ø8 bis Ø32 (statische und quasistatische Belastungen, Einwirkung von R180-Brand).

Einsatzbereiche

• Befestigung von Leitplanken, Gittern, Sonnenblenden,
• Erweiterung der Balkone,
• Betonbalken und -pfosten,
• Befestigung von Metallträgern, Laufkränen und Gerüsten...

Technische Daten

Bemessungswiderstand – Zug – NRd [kN] – hef = 8d – Stahl 5,8

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 12d – Stahl 5,8

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 8d – Edelstahl A4-70

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 12d – Edelstahl A4-70

Beton :

* Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
* Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Plattenrandbruch gemäß ETAG001, Anhang C, Methode A überprüft werden.
* Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 8d – Stahl 5,8

Beton :

* Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
* Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Plattenrandbruch gemäß ETAG001, Anhang C, Methode A überprüft werden.
* Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 8d – Stahl 5,8

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 12d – Stahl 5,8

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [KN] – hef = 8D – Edelstahl A4-70

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [KN] – hef = 12D – Edelstahl A4-70

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Biegemoment – ​​​​MRd [Nm] – Beton

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – Betonstäbe

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – Betonstäbe

Bemessungswiderstand – Schub – VRd [kN] – Betonstäbe

Bemessungswiderstand – Biegemoment – ​​​​MRd [Nm] – Betonstäbe

Installation : 5 Schritte zur Befestigung in Vollmaterial

1. Bohren

2. Reinigen

durch Bürsten und Blasen, wie auf der Patrone angegeben

3. Injizieren

1/2 bis 2/3 des Lochs von unten nach außen, indem bei jedem Pumpen eine Teilung an der Düse zurückversetzt wird.

Setzen

Sie die LMAS-Stange durch langsames Drehen von links nach rechts ein. Einstellen.

5. Befestigen Sie

sobald die Ladezeit erreicht ist. Mit dem Abbindeindikator : grünes Harz wird beige / blaues Harz wird grau, wenn das Harz ausgehärtet ist.

Installation : 6 Schritte zur Befestigung in Hohlmaterial

1. Bohren

2. Bürsten

3. Eine Siebhülse einsetzen

Einfüllen

von unten nach außen, indem bei jedem Pumpvorgang eine Skala an der Düse um eine Skala nach hinten verschoben wird

Führen Sie

den Stab durch langsames Drehen ein

Fixieren

wenn die Ladezeit erreicht ist
