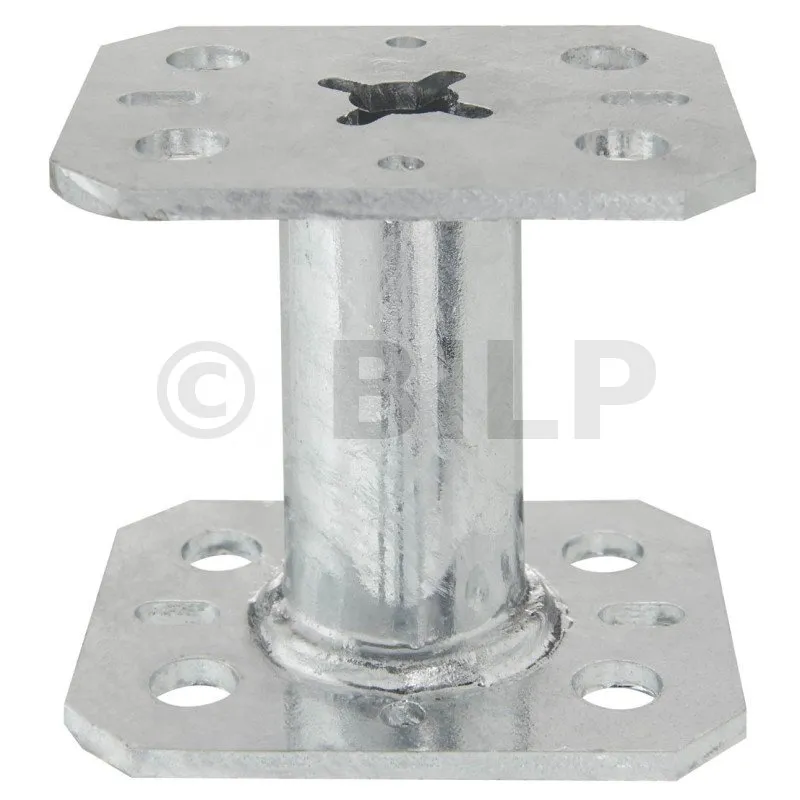

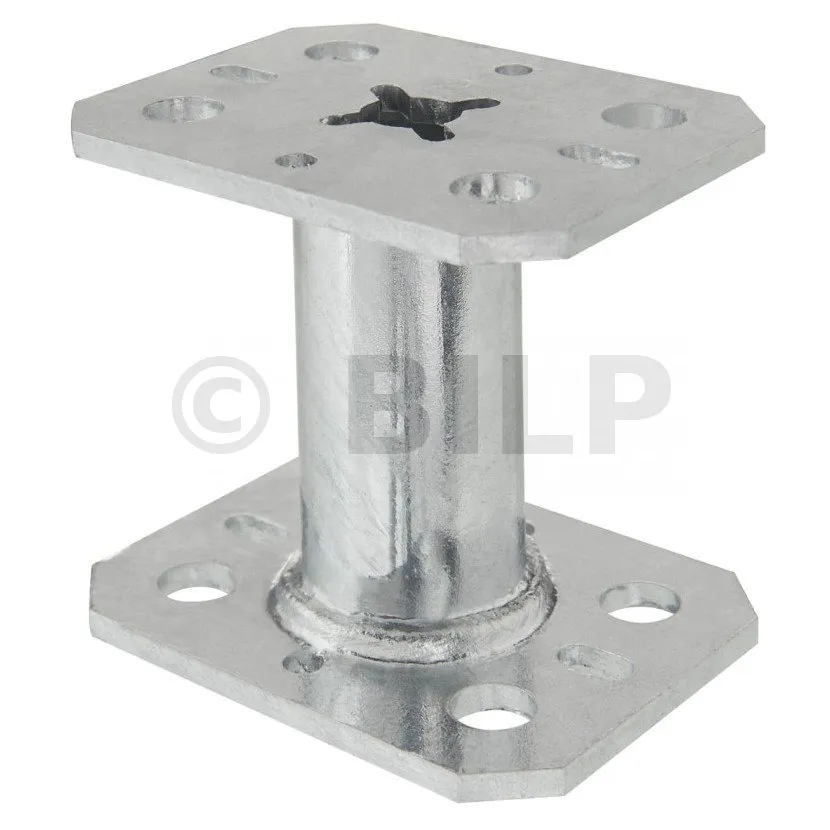

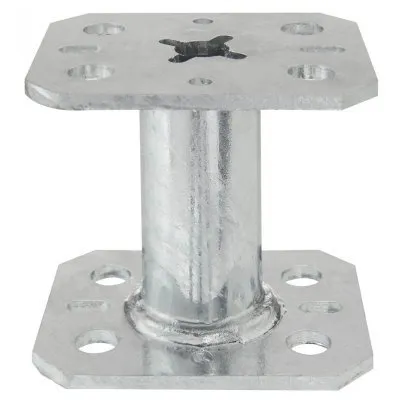

Pfostenfuß mini fest, Höhe (B): 80mm, Verpackung : 25 Stück - Réf. PPMINI80_25
- ReferenzPPMINI80_25
- Dicke4mm
- Herstellungfranzösisch
- MaterialFeuerverzinkt gemäß DIN EN ISO 1461
- MarkeSIMPSON Strong-Tie
- Breite (A)90mm
- Breite (D)90mm
- NebenträgerBalken
- Bohrungen der Kopfplatte4Ø11 - 2Ø6x12
- Bohrungen der Bodenplatte4Ø11 - 2Ø6x12
- Holzverbindung auf starrem TrägerAuf Pfosten : 4Ø10 (Bolzen oder Zuganker LAG 8x50); auf Beton : 4Ø10 (WA-Stabdübel M8-68/5; Gewindestange LMAS M8-95/20).
- Breite (B)70mm
- Breite (E)70mm
- Maximal zulässige Belastung in DruckrichtungParallel zum Draht: 3.14 Tonnen - Senkrecht zum Draht: 1.02 Tonnen
- Entraxe entre les perçageskleine Seite. 37 mm - große Seite. 57 mm (untere Platine)
Mini-Pfostenfüße
Aufgrund ihrer geringen Größe eignen sich die PPMINI-Pfostenfüße besonders zur Befestigung von Fußbodenheizungen oder Geländern.
Merkmale :
Technische Zulassungen: ETA-07/0285
Leistungserklärungen :FR-DoP-e07/0285
Gegenstand :
- S235JR gemäß NF EN 10025.
- Feuerverzinkt gemäß NF EN ISO 1461,
- Dicke: 4 mm.
Vorteile :
- Geeignet für leichtere Konstruktionen.
Anwendungen
Unterstützung:
- Träger: Holz, Beton, Stahl.
- Porté: Massivholz, Verbundholz, Brettschichtholz.
Einsatzbereiche:
- Geländerbefestigung,
- Befestigung der inneren Barriere,
- Reparieren von Fußbodenheizungen.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Platte | Niedrige Platte | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø11 | Ø6x12 | Ø11 | Ø6x12 | |
| PPMINI50 | 90 | 70 | 90 | 70 | 50 | 34 | 4 | 4 | 2 | 4 | 2 |
| PPMINI70 | 90 | 70 | 90 | 70 | 70 | 34 | 4 | 4 | 2 | 4 | 2 |
| PPMINI80 | 90 | 70 | 90 | 70 | 80 | 34 | 4 | 4 | 2 | 4 | 2 |
Kennwerte – Holz auf Beton
| Referenzen | Befestigungen | Charakteristische Werte – Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Auf Post | Auf Beton | R1,k | ||||
| Menge | Typ | Menge | Typ | Parallel zur Faser | Senkrecht zur Faser | |
| PPMINI50 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
| PPMINI70 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
| PPMINI80 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Achsabstand und Randabständen zu wählen.
Vereinfachte Kennwerte – Holz auf Beton
| Referenzen | Befestigungen | Vereinfachte Kennwerte – Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Auf Post | Auf Beton | R1,k | ||||
| Menge | Typ | Menge | Typ | Parallel zur Faser** | Senkrecht zur Faser | |
| PPMINI50 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
| PPMINI70 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
| PPMINI80 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
* Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Achsabstand und Randabständen zu wählen.
** Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (Mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Holz:
- Schrauben.
- Zugschrauben LAG 8x50.
Auf Beton:
- Mechanischer Anker: Stud WA M8-68/5.
- Chemischer Anker: Harz AT-HP + Gewindestange LMAS M8-95/20.
Einrichtung
Oberteil:
1. Legen Sie die obere Platte des Pfostenfußes unter den Pfosten.
2. Befestigen Sie diese Platte mit am Pfosten tirefonds LAG (Vorbohren erforderlich)
Unterteil:
1. Positionieren Sie den Pfosten vertikal in der Struktur.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungen empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die untere Platte mit geeigneten Ankern am Boden.
