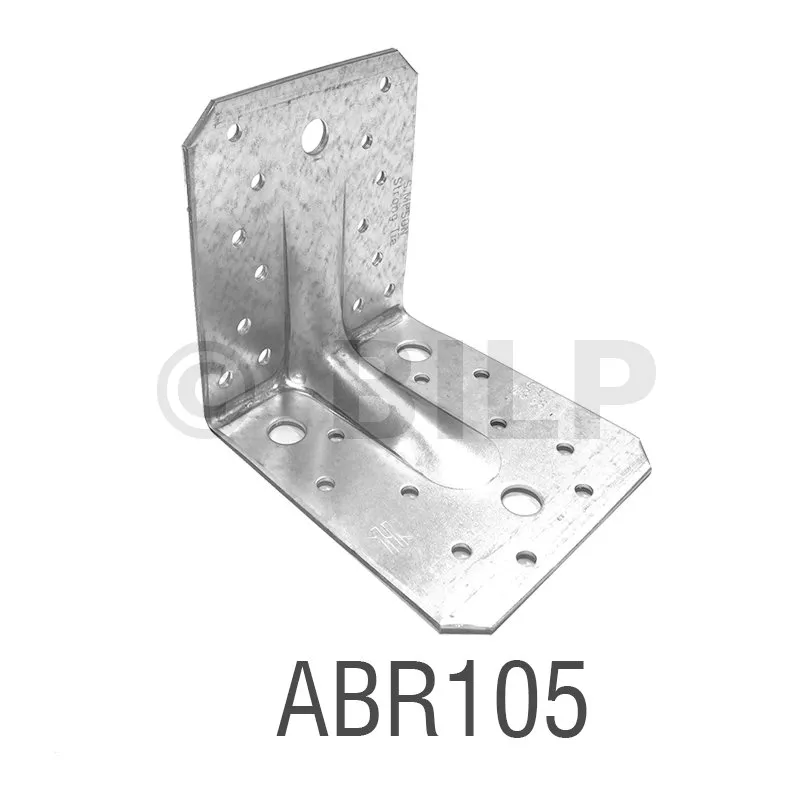

SPEZIELLE symmetrisch verstärkte Winkelverbinder für HOLZ - Réf. ABR105

AUF LAGER
Sofortiger Versand verfügbar für 55 Einheiten verfügbar.
3€09
  inkl. MWST  / Equerre

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    ABR105
  • Herstellung
    Française
  • Material
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Breite (A)
    -
  • Dicke
    3mm
  • Bohrungen der Lasche B
    14Ø5, 1Ø11
  • Bohrungen der Lasche A
    10Ø5, 3Ø11

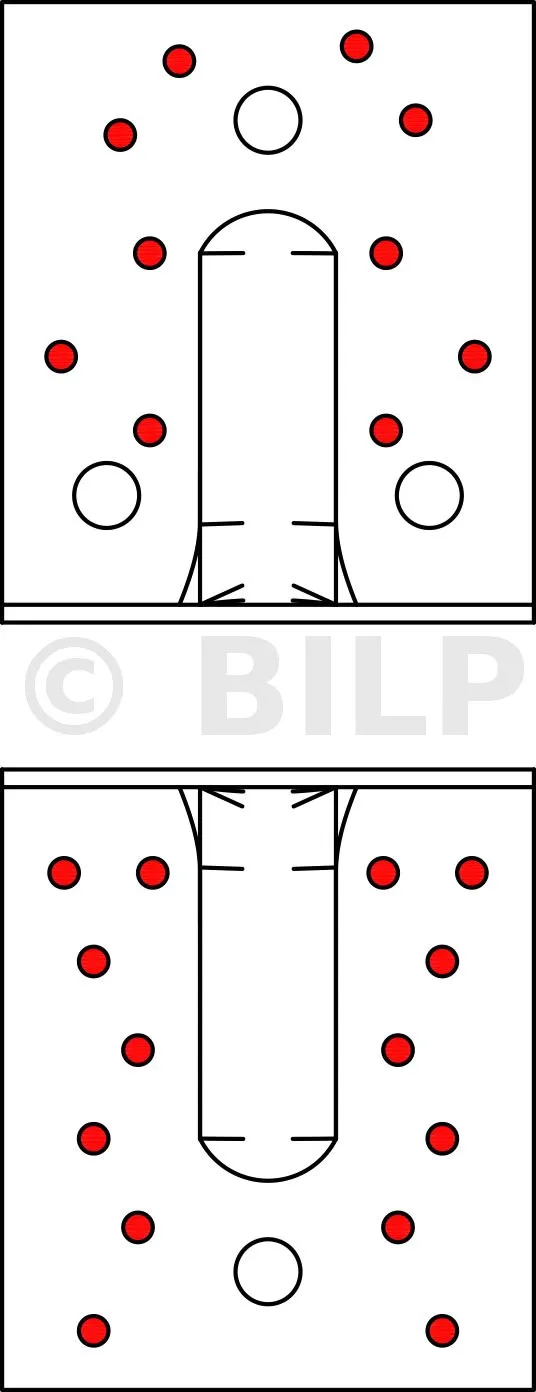

  • HOLZ/HOLZ-Befestigung - Totalvernagelung

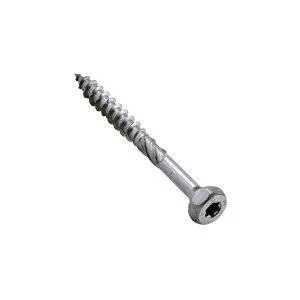

    Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40

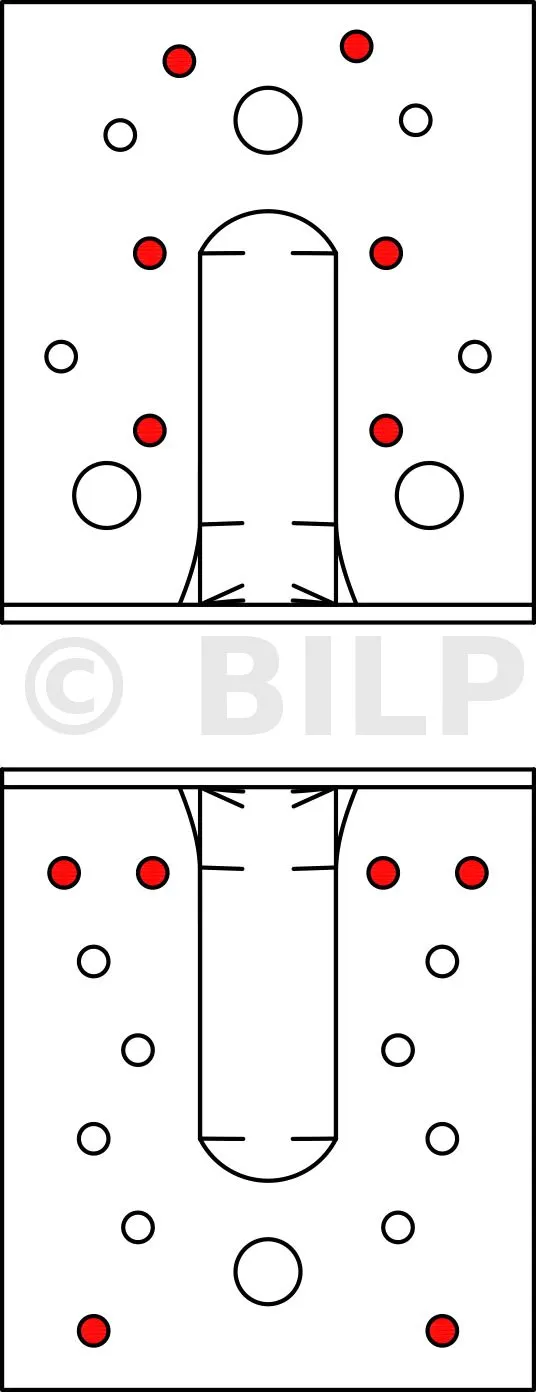

  • HOLZ/HOLZ-Befestigung - Teilvernagelung
    Aile A : 6 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40

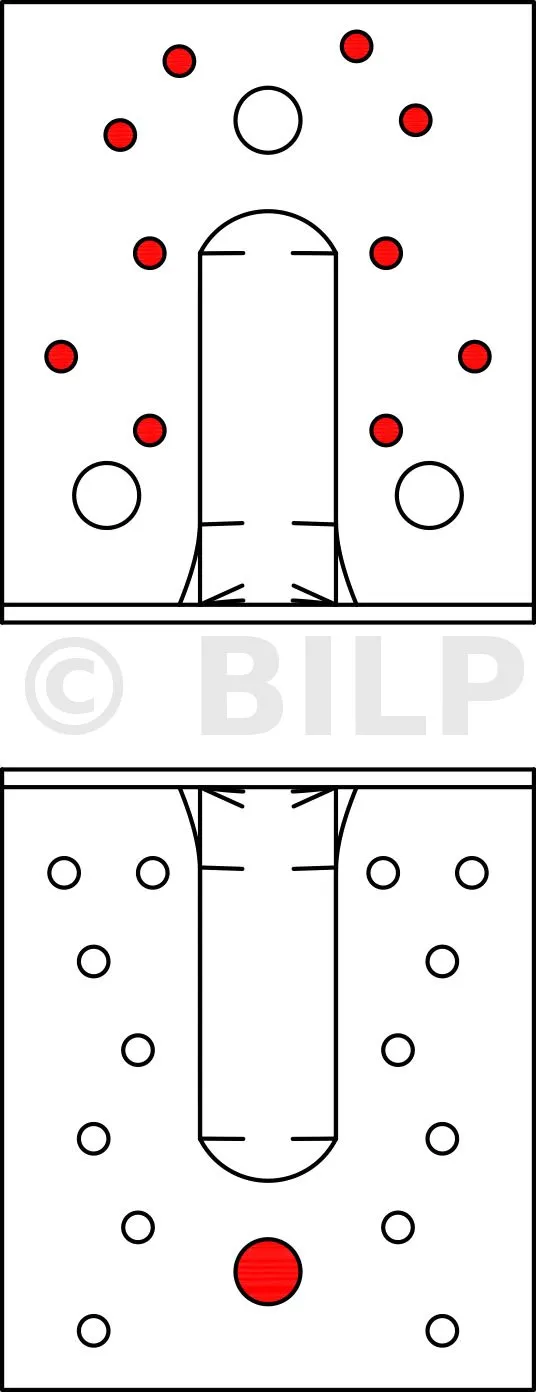

  • Holzverbindung auf starrem Träger

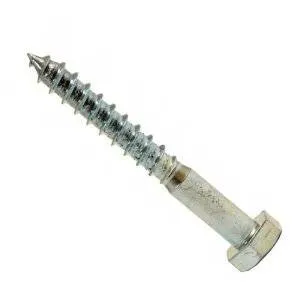

    Aile A : 10 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1 - type : Boulons Ø10 ou Tirefonds Ø10

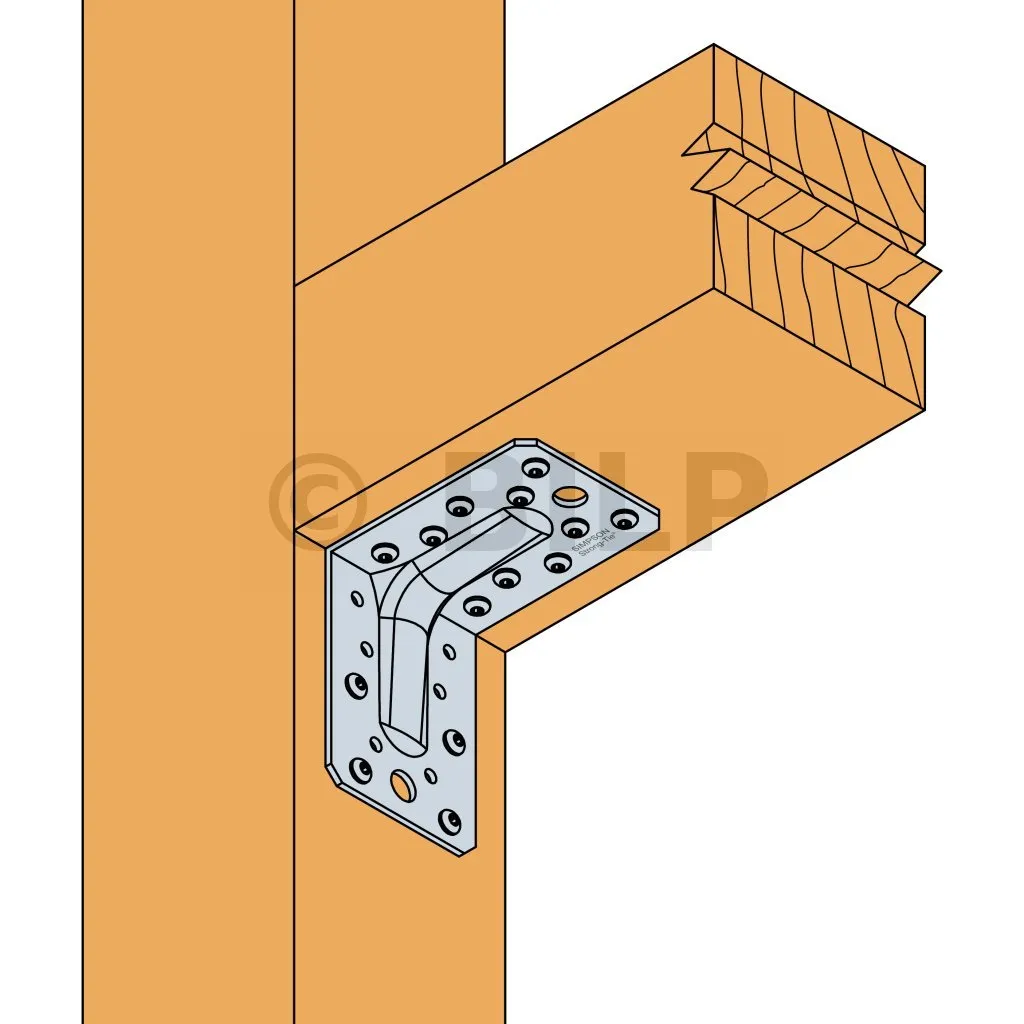

  • Holz-/Holzbefestigung - Pfosten-/Trägertyp
    -
  • EAN Code
    5701953351052
  • HOLZ/starre Stützenbefestigung - vollständige Vernagelung
    -
  • HOLZ/starre Stützenbefestigung - Teilvernagelung
    -
  • Höhe
    105mm

SPEZIELLE verstärkte Halterungen

Die ABR-verstärkte Halterung wurde entwickelt, um eine hohe Steifigkeit zu bieten. Seine Größe ermöglicht eine große Vielseitigkeit bei Anwendungen auf Holz.

Gegenstand

  • Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
  • Dicke: 3 mm.

Vorteile

  • Hohe Steifigkeit,
  • Große Vielseitigkeit der Anwendungen...

Anwendungen

Unterstützung

  • Träger: Massivholz, Brettschichtholz, Beton, Stahl...
  • Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.

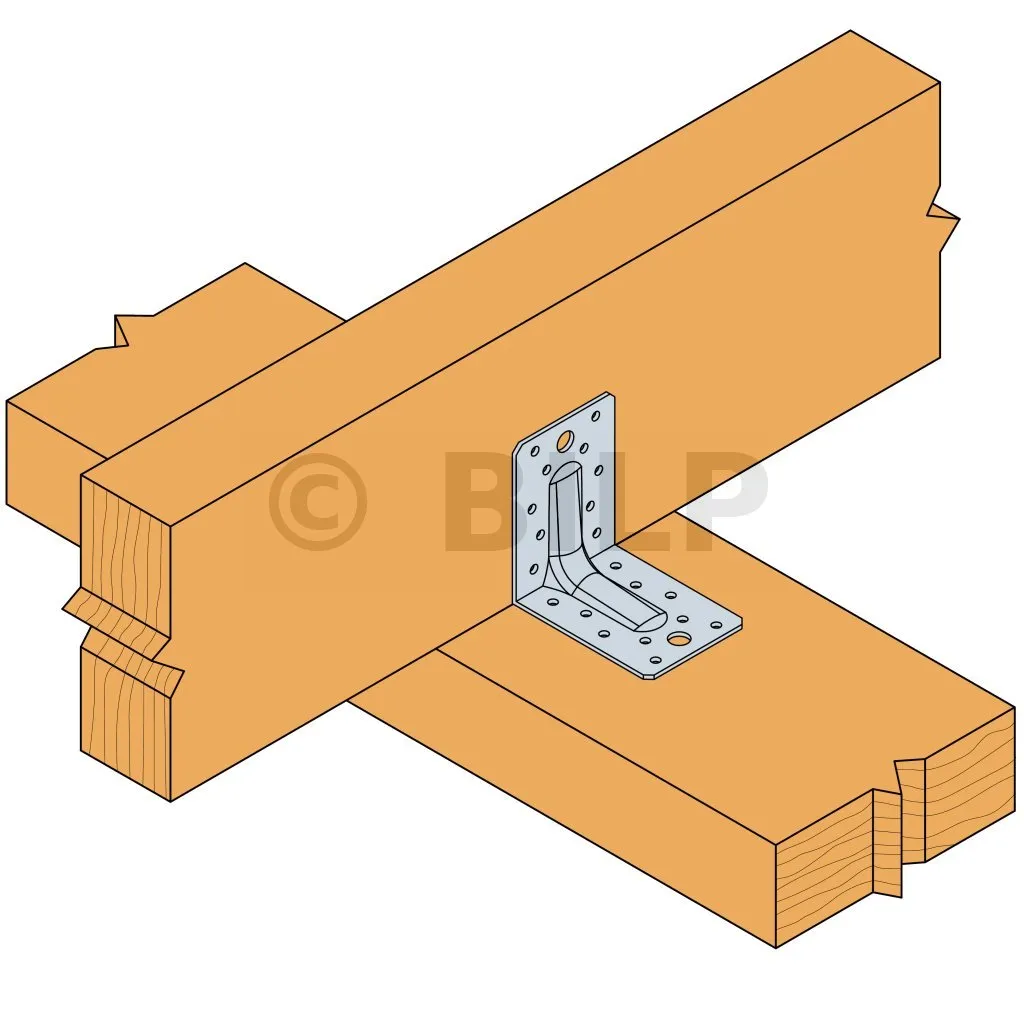

Einsatzbereiche

  • Befestigung von Traversen,
  • Verkleidungsschienen und Pfosten,
  • Reparatur des Innenhofes, offenes Carport,
  • Anker für Sparren, Konsolen, Kopfleisten...

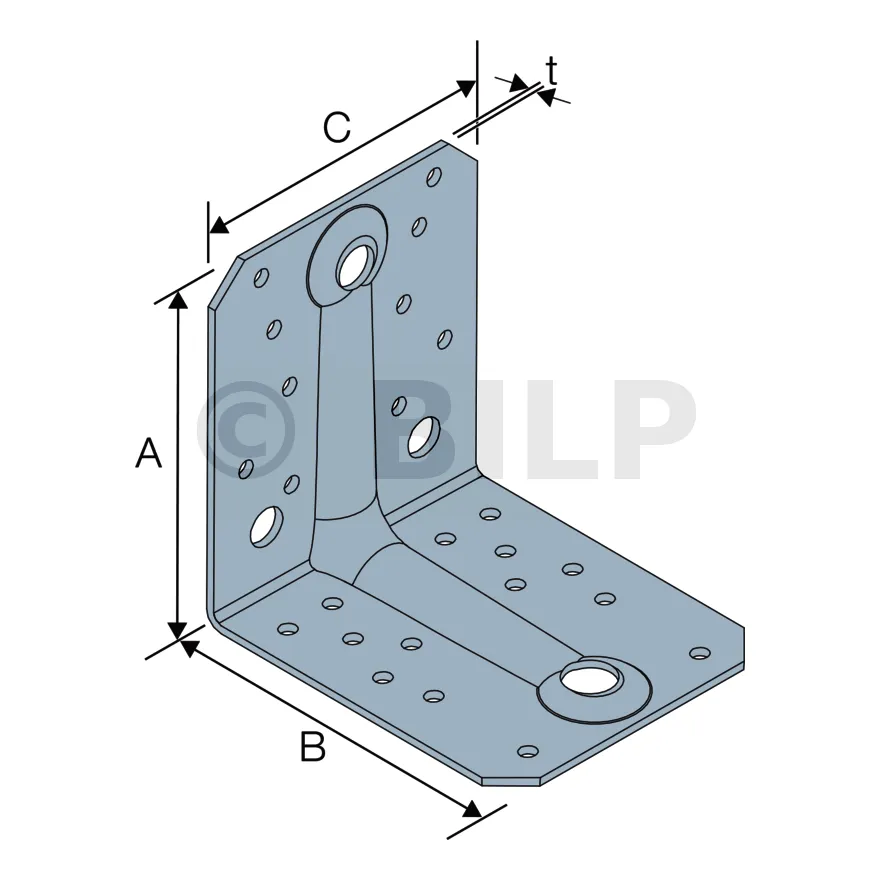

Abmessungen
ReferenzenAbmessungen [mm]Bohrungen Flügel ABohrungen Flügel B
A B C t Ø5 Ø11 Ø5 Ø11
ABR70 70 70 55 2 6 - 6 -
ABR90 90 90 65 2.5 10 1 10 1
ABR105 105 105 90 3 10 3 14 1

Merkmale Werte – Holz-Holz-Verbindung – Vollständige Vernagelung – 2 Klammern
ReferenzenMerkmale Werte - Holz-Holz-Verbindung - Vollständige Vernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k*
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR70 4 6 4.38 5.34 7.11 8.89 4.55 5 6.89 7.33 3,0 / kmod^0,5 -
ABR90 8 10 6.46 7.87 10.66 13.32 8.38 9.21 11.07 11.78 8,1 / kmod^0,85 9,1 / kmod^0,75
ABR105 10 14 8.84 10.78 14.33 17.91 13.26 14.57 19.01 20.22 12,9 / kmod^0,5 14,5 / kmod^0,75

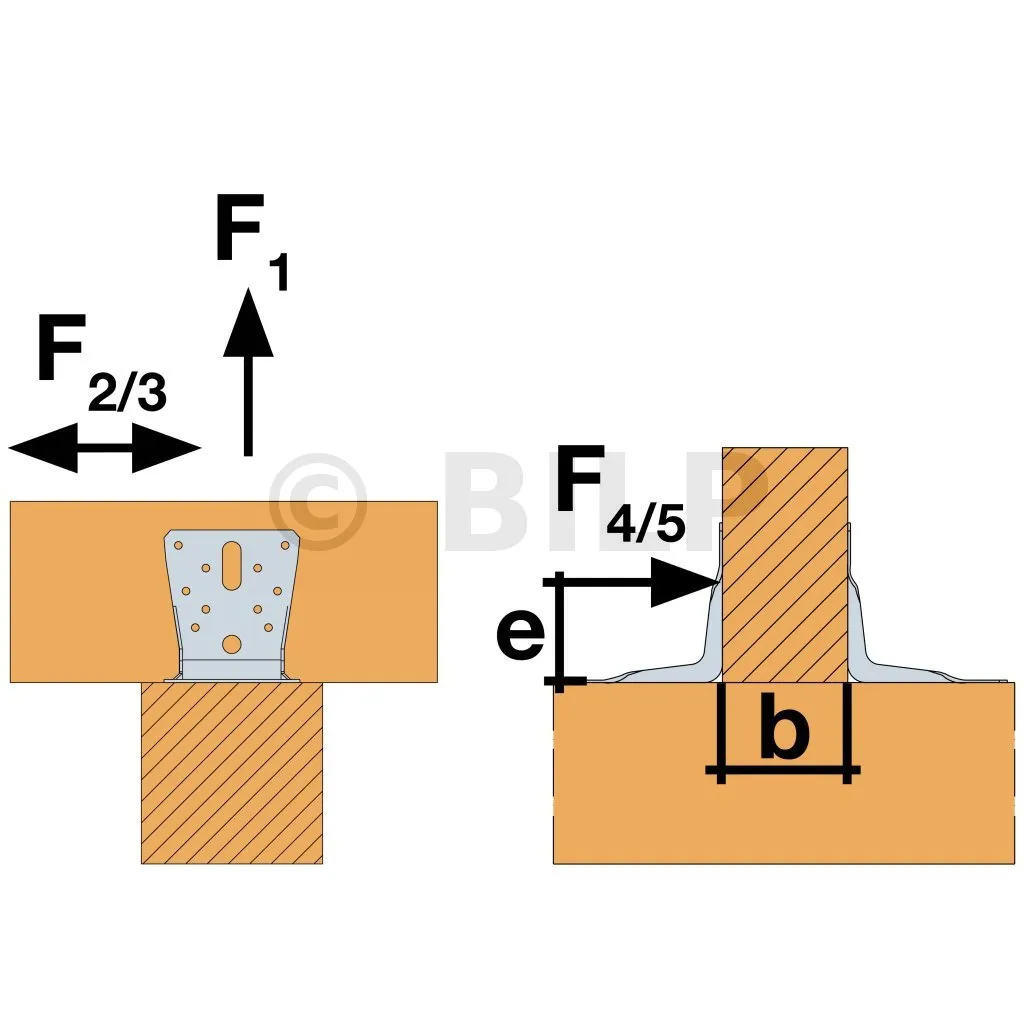

* b = 75 mm et e = 130 mm

Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.

Kennwerte - Holz-Holz-Verbindung - Teilvernagelung - 2 Klammern
ReferenzenMerkmale Werte - Holz-Holz-Verbindung - Teilvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR70 4 4 2,4 / kmod^0,25 2,92 / kmod^0,25 3.9 4.87 4.44 4.88 6.48 6.89
ABR90 4 6 4.38 5.34 7.11 8.89 5.17 5.68 6.9 7.34
ABR105 6 6 4.81 5.87 7.91 9.89 6.98 7.67 10.97 11.67

Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.

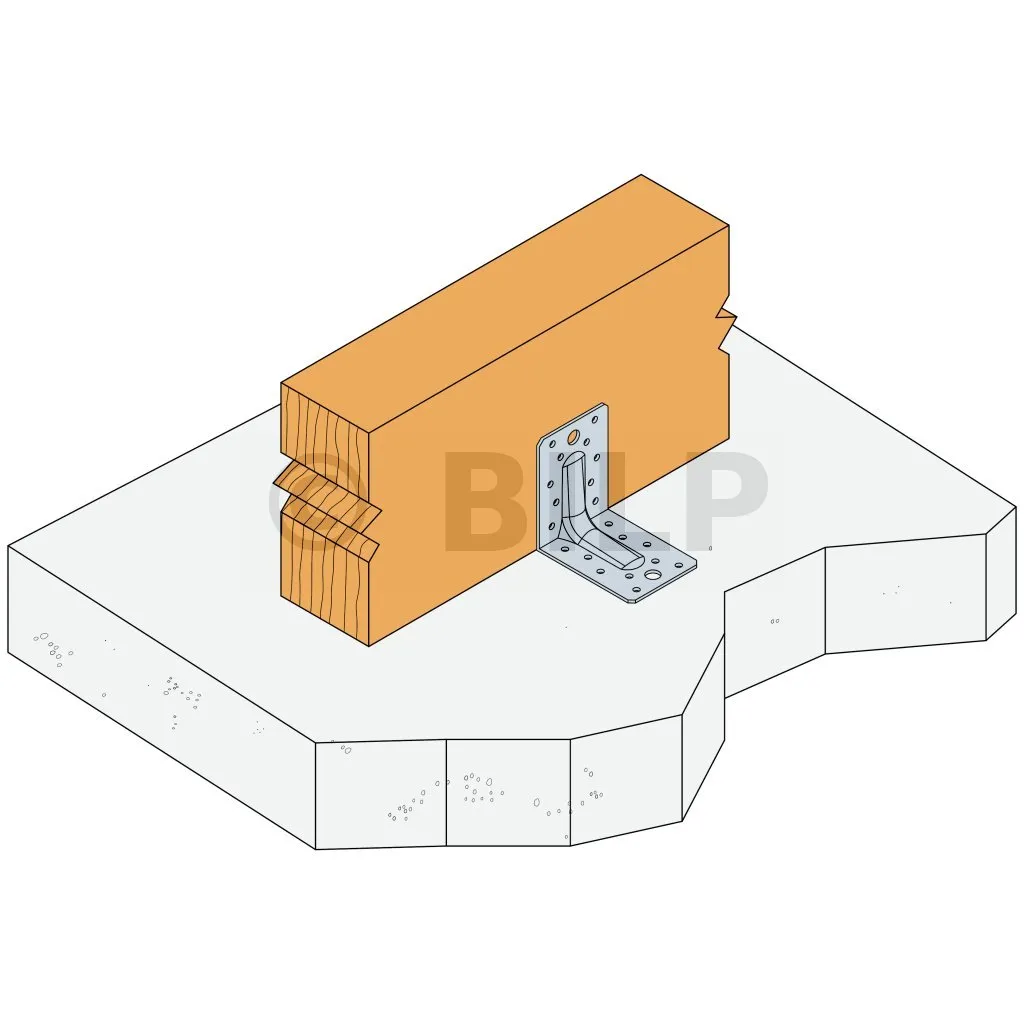

Kennwerte - Holzverbindung auf starrem Träger - 2 Konsolen
ReferenzenMerkmale Werte – Holzverbindung auf starrem Träger
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Qty Type Qty Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR105 10 CNA 1 Ø10 min(4,08; 7,7 / kmod) min(4,88; 7,7 / kmod) min(6,48; 7,7 / kmod) min(8,08; 7,7 / kmod) 2.25 2.68 3.55 4.37

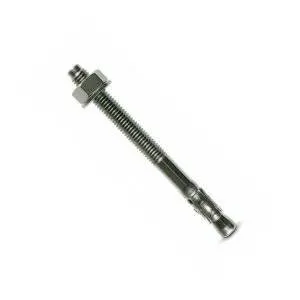

Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig von der Art der Unterlage (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen sind Standardlösungen zu wählen.

Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.

Kennwerte - Holz auf Holz - Verbindungsschrauben Ø10 - 2 Halterungen
ReferenzenKennwerte - Holz auf Holz - Montage mit Ø10 Verbindungsschrauben
Befestigungen Kennwerte - C24-Holz - 2 Halterungen pro Baugruppe [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Typ Menge Typ SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR105 1 SSH 3 SSH 6.3 12.2 5.7 9.9
