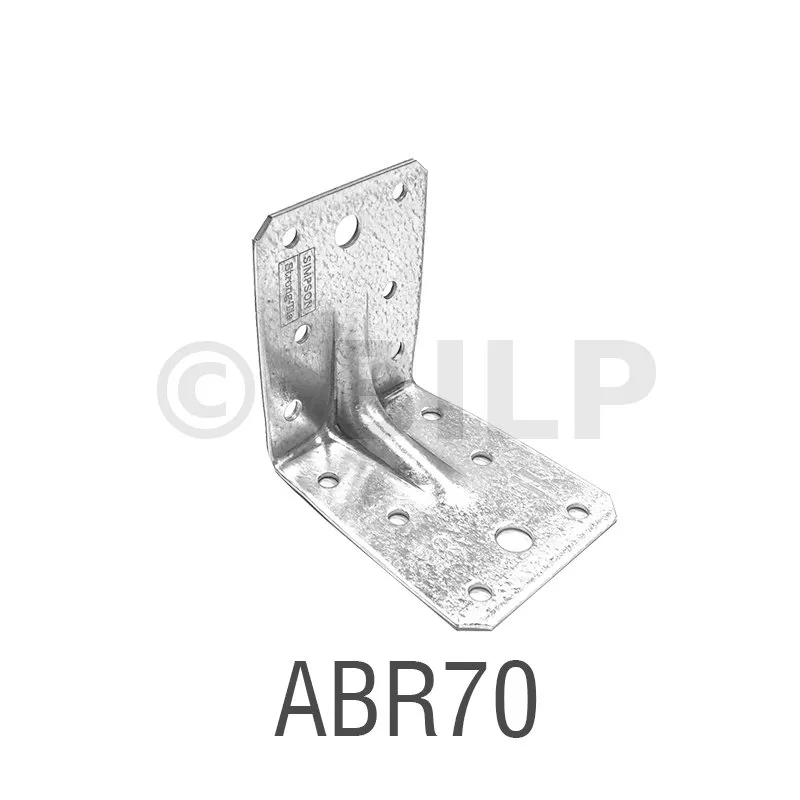

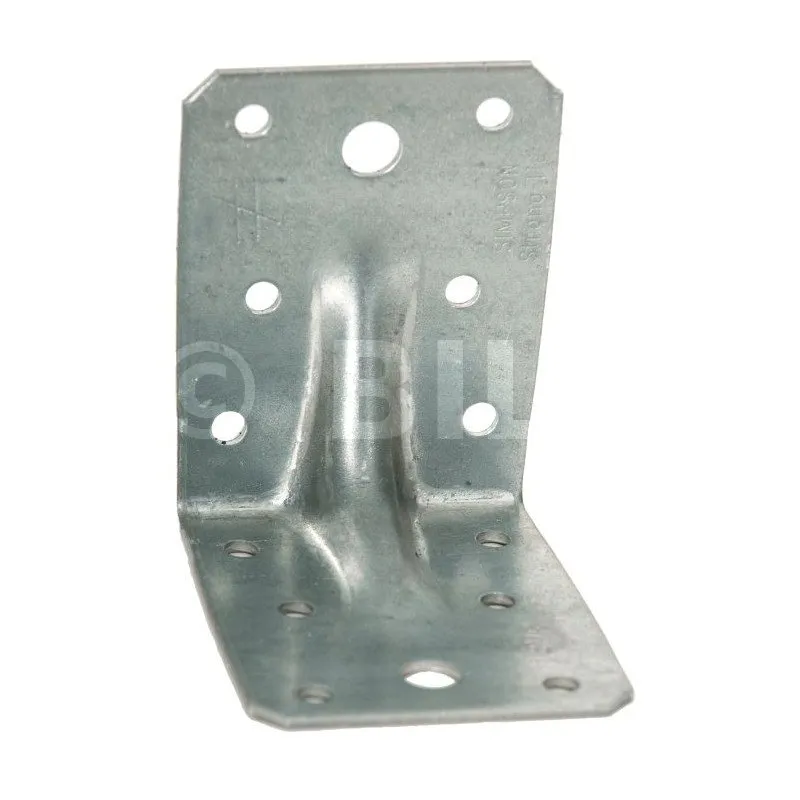

- Réf. ABR70
-
ReferenzABR70
-
HerstellungFrançaise
-
MaterialAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarkeSIMPSON Strong-Tie
-
Breite (A)-
-
Dicke2mm
-
Bohrungen der Lasche B6Ø5
-
Bohrungen der Lasche A6Ø5
-

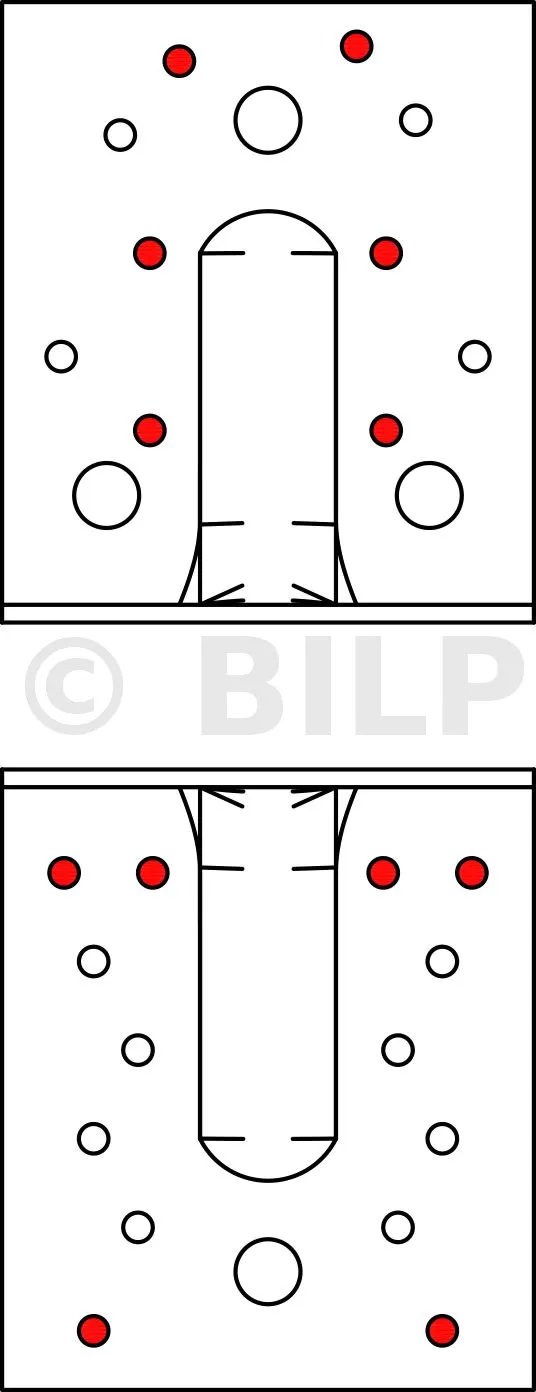

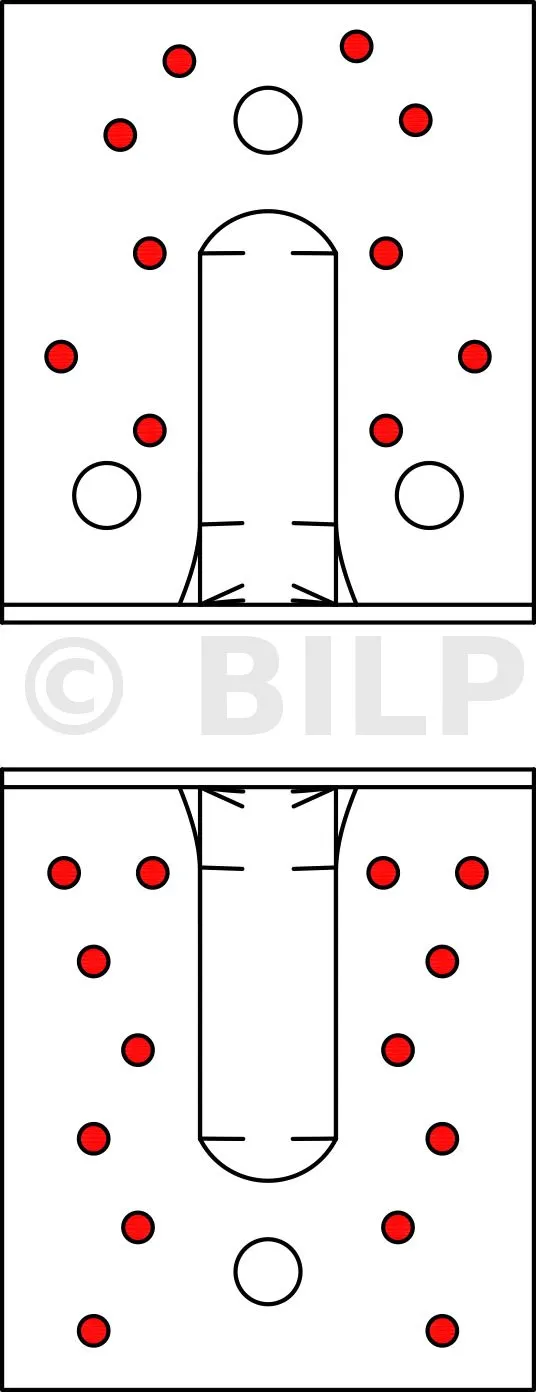

HOLZ/HOLZ-Befestigung - TotalvernagelungAile A : 4 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x40 ou Ø4.0x50 ou Ø4.0x60 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
HOLZ/HOLZ-Befestigung - TeilvernagelungAile A : 4 ; Aile B : 4 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x40 ou Ø4.0x50 ou Ø4.0x60 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
Holzverbindung auf starrem Träger-
-
Holz-/Holzbefestigung - Pfosten-/Trägertyp-
-
HOLZ/starre Stützenbefestigung - vollständige Vernagelung-
-
HOLZ/starre Stützenbefestigung - Teilvernagelung-
-
Höhe70mm
SPEZIELLE verstärkte Halterungen
Die ABR-verstärkte Halterung wurde entwickelt, um eine hohe Steifigkeit zu bieten. Seine Größe ermöglicht eine große Vielseitigkeit bei Anwendungen auf Holz.
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 3 mm.
Vorteile
- Hohe Steifigkeit,
- Große Vielseitigkeit der Anwendungen...
Anwendungen
Unterstützung

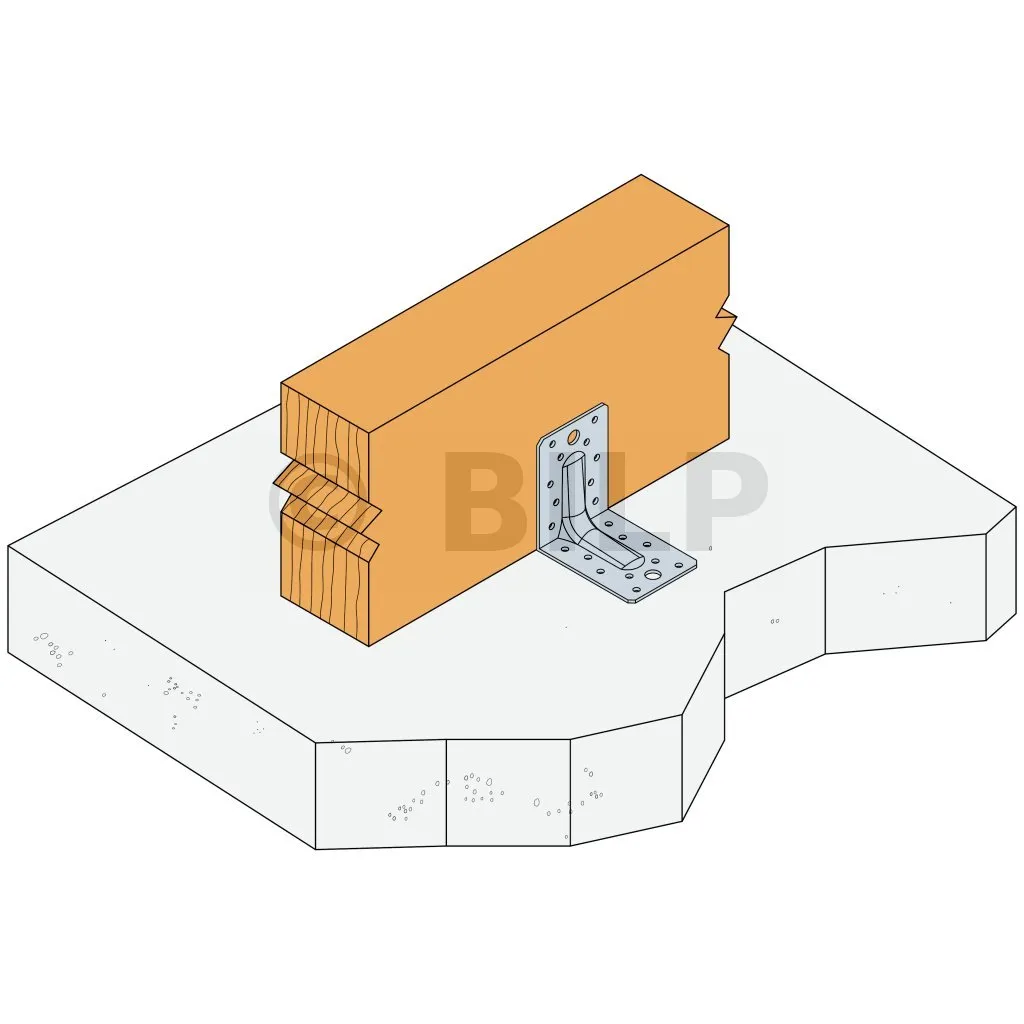

- Träger: Massivholz, Brettschichtholz, Beton, Stahl...
- Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.

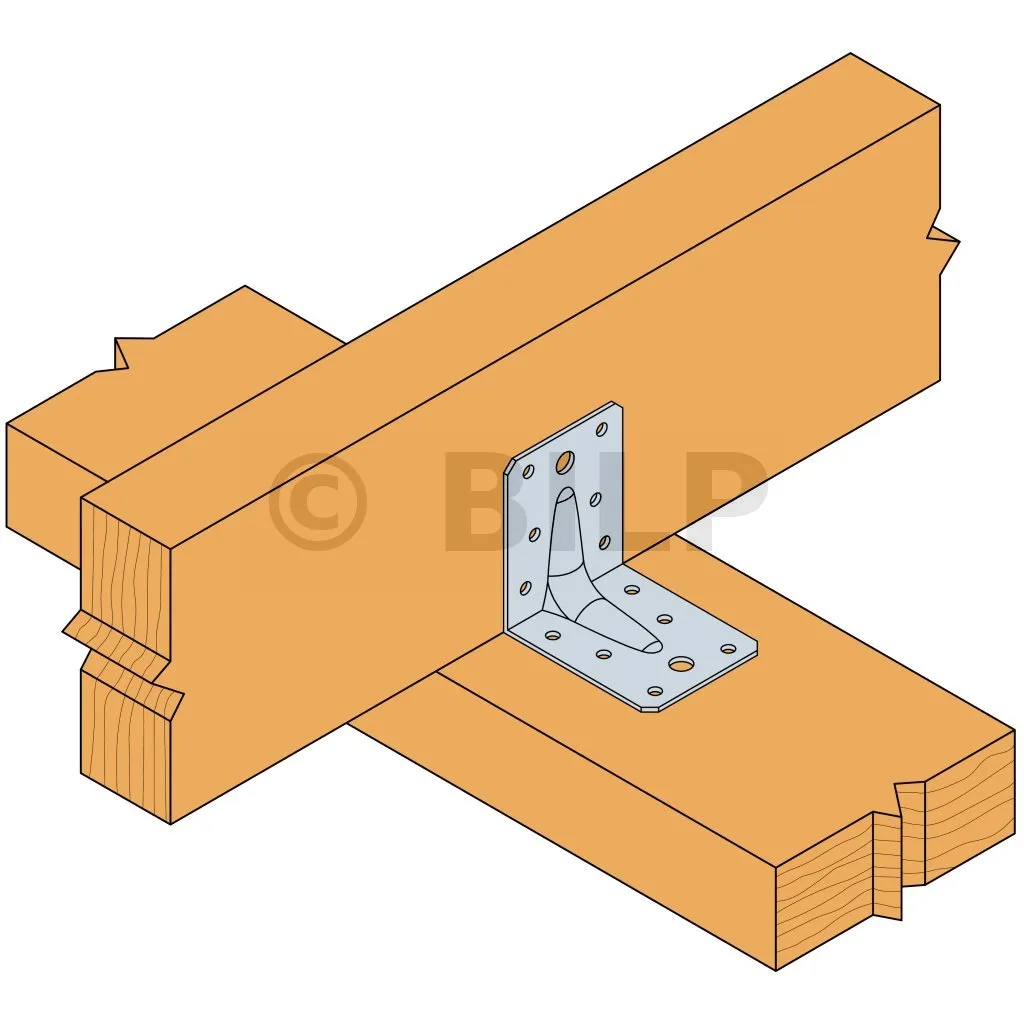

Einsatzbereiche

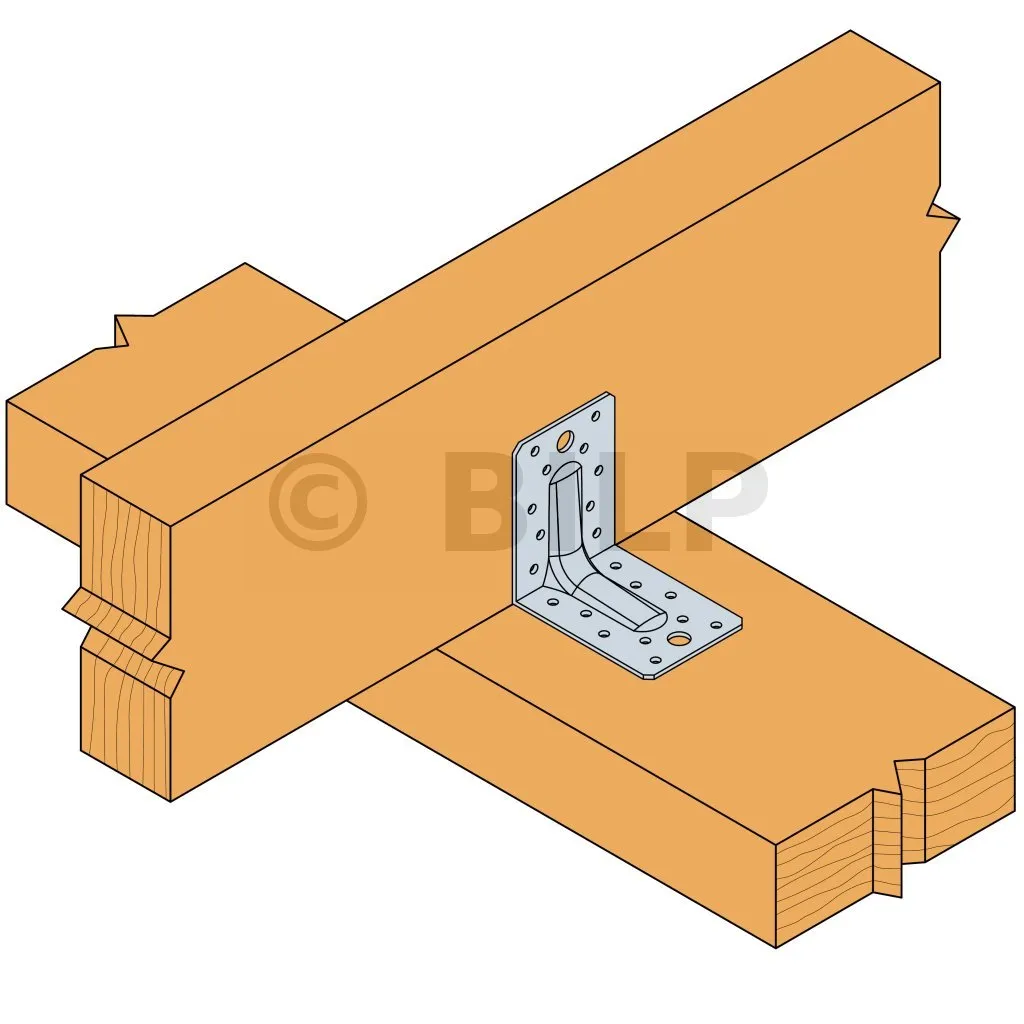

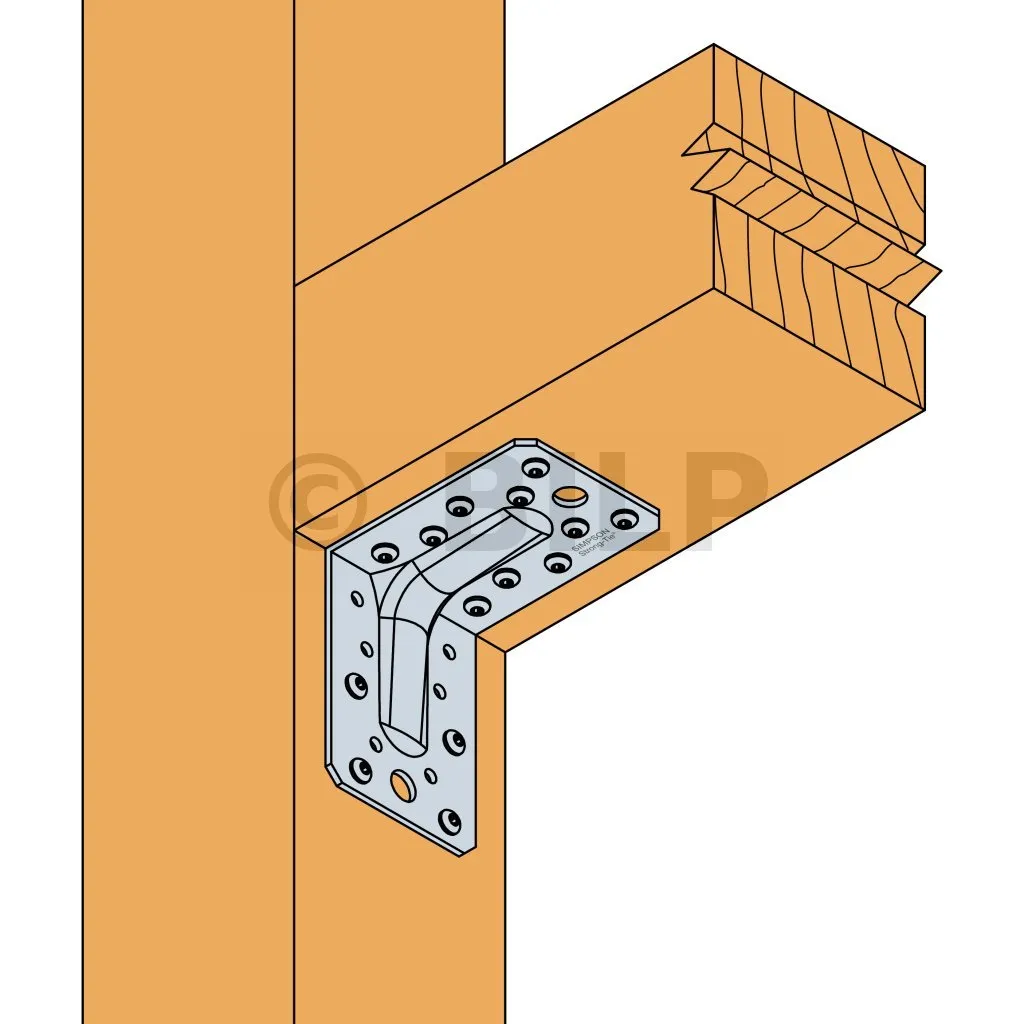

- Befestigung von Traversen,
- Verkleidungsschienen und Pfosten,
- Reparatur des Innenhofes, offenes Carport,
- Anker für Sparren, Konsolen, Kopfleisten...

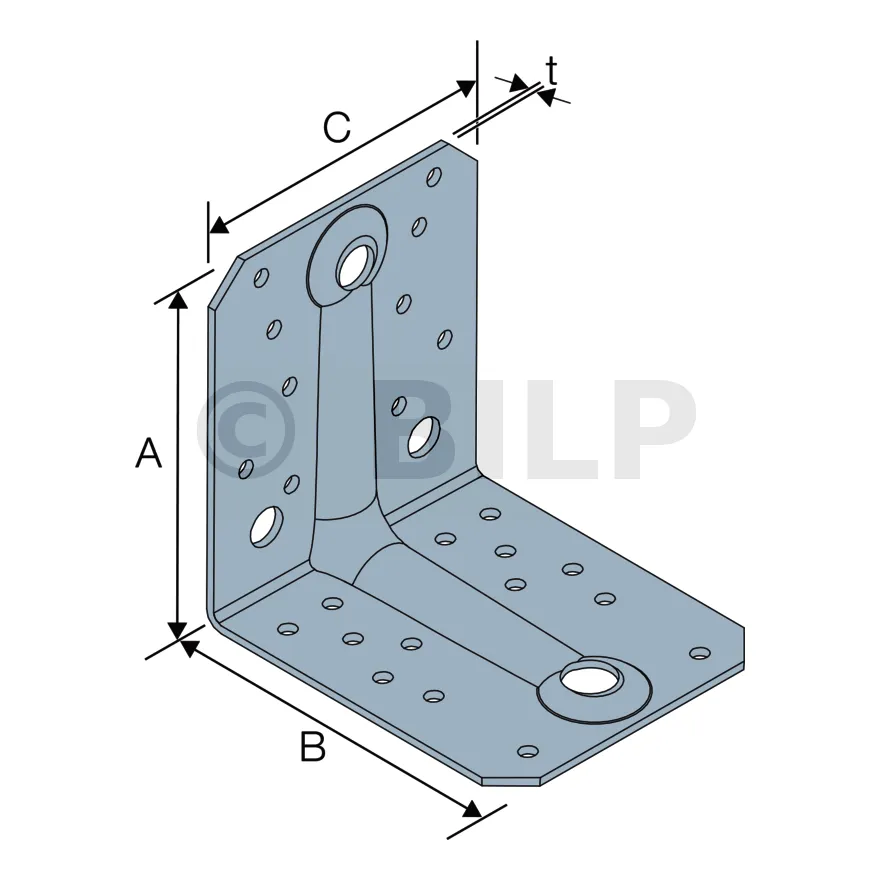

Abmessungen
Referenzen | Abmessungen [mm] | Bohrungen Flügel A | Bohrungen Flügel B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
ABR70 | 70 | 70 | 55 | 2 | 6 | - | 6 | - |
ABR90 | 90 | 90 | 65 | 2.5 | 10 | 1 | 10 | 1 |
ABR105 | 105 | 105 | 90 | 3 | 10 | 3 | 14 | 1 |
Merkmale Werte – Holz-Holz-Verbindung – Vollständige Vernagelung – 2 Klammern
Referenzen | Merkmale Werte - Holz-Holz-Verbindung - Vollständige Vernagelung | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||||

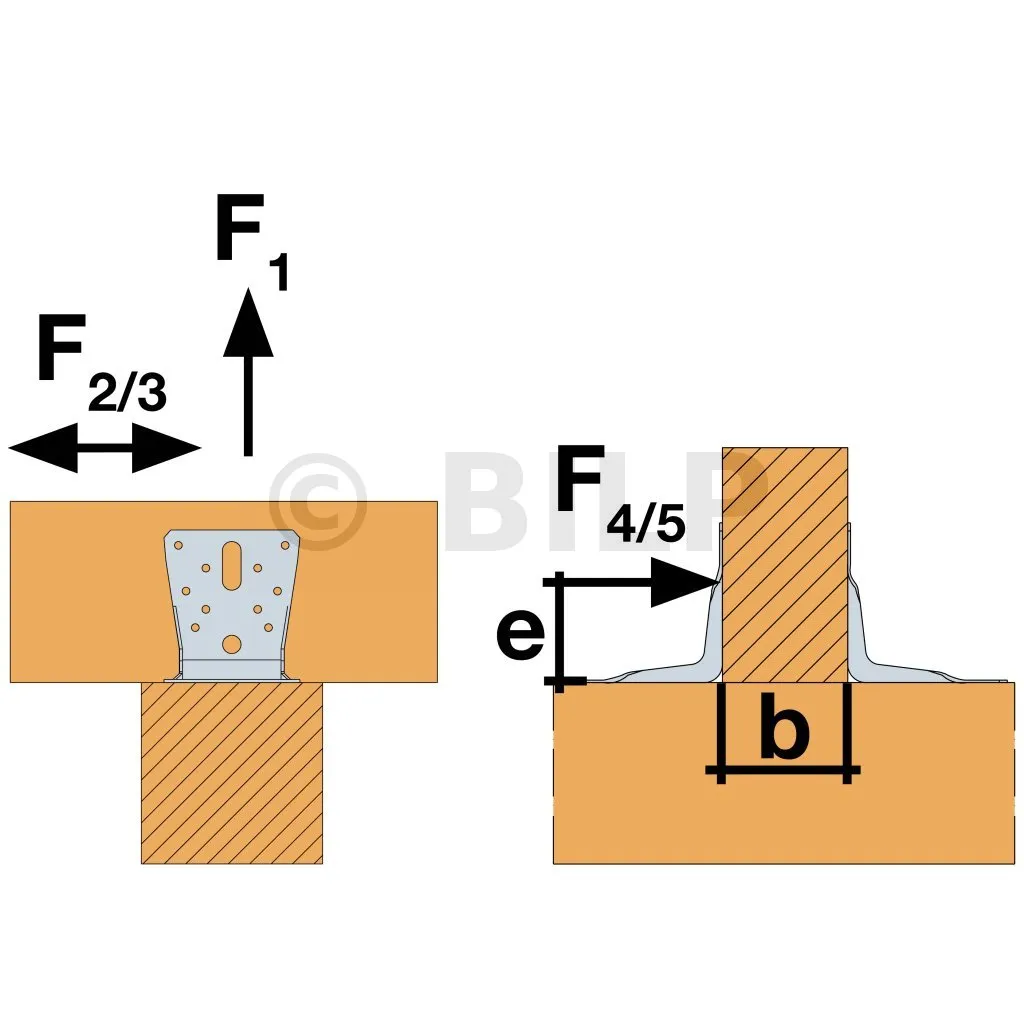

Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
ABR70 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 4.55 | 5 | 6.89 | 7.33 | 3,0 / kmod^0,5 | - |
ABR90 | 8 | 10 | 6.46 | 7.87 | 10.66 | 13.32 | 8.38 | 9.21 | 11.07 | 11.78 | 8,1 / kmod^0,85 | 9,1 / kmod^0,75 |
ABR105 | 10 | 14 | 8.84 | 10.78 | 14.33 | 17.91 | 13.26 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | 14,5 / kmod^0,75 |
* b = 75 mm et e = 130 mm
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.
Kennwerte - Holz-Holz-Verbindung - Teilvernagelung - 2 Klammern
Referenzen | Merkmale Werte - Holz-Holz-Verbindung - Teilvernagelung | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||
Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR70 | 4 | 4 | 2,4 / kmod^0,25 | 2,92 / kmod^0,25 | 3.9 | 4.87 | 4.44 | 4.88 | 6.48 | 6.89 |
ABR90 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 5.17 | 5.68 | 6.9 | 7.34 |
ABR105 | 6 | 6 | 4.81 | 5.87 | 7.91 | 9.89 | 6.98 | 7.67 | 10.97 | 11.67 |
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.

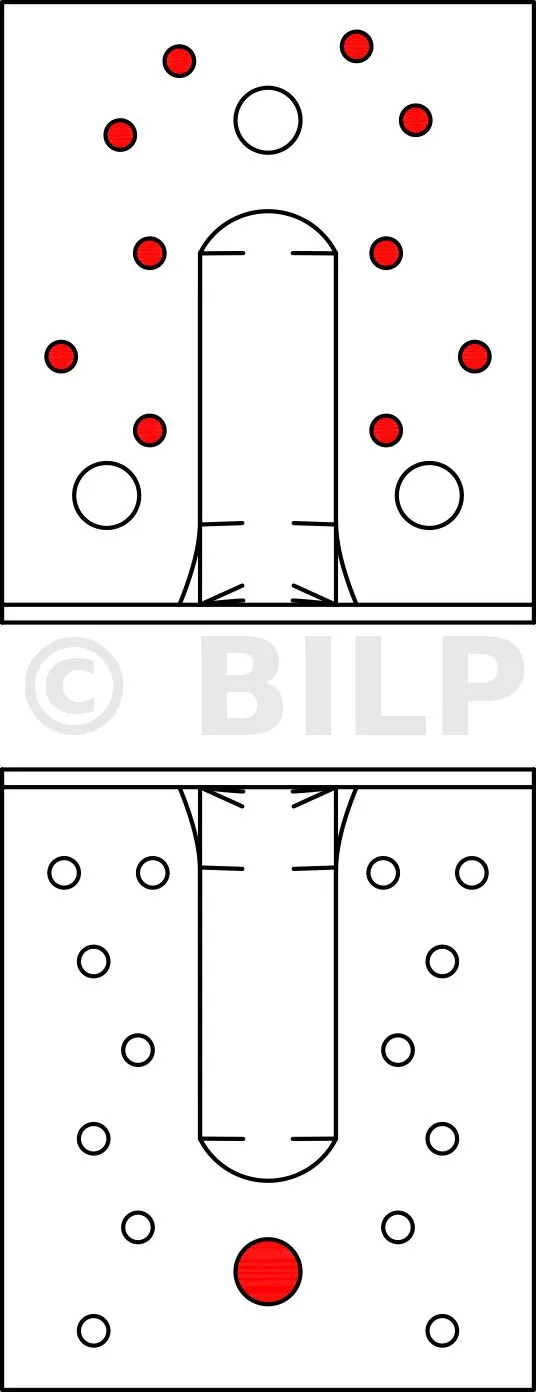

Kennwerte - Holzverbindung auf starrem Träger - 2 Konsolen
Referenzen | Merkmale Werte – Holzverbindung auf starrem Träger | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||||
Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||||
Qty | Type | Qty | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR105 | 10 | CNA | 1 | Ø10 | min(4,08; 7,7 / kmod) | min(4,88; 7,7 / kmod) | min(6,48; 7,7 / kmod) | min(8,08; 7,7 / kmod) | 2.25 | 2.68 | 3.55 | 4.37 |
Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig von der Art der Unterlage (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen sind Standardlösungen zu wählen.
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.
Kennwerte - Holz auf Holz - Verbindungsschrauben Ø10 - 2 Halterungen
Referenzen | Kennwerte - Holz auf Holz - Montage mit Ø10 Verbindungsschrauben | |||||||
---|---|---|---|---|---|---|---|---|
Befestigungen | Kennwerte - C24-Holz - 2 Halterungen pro Baugruppe [kN] | |||||||
Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||
Menge | Typ | Menge | Typ | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | |
ABR105 | 1 | SSH | 3 | SSH | 6.3 | 12.2 | 5.7 | 9.9 |
