Sparrenkopfverbinder mit einstellbarer Neigung und Ausrichtung - Réf. LSSU216/45

AUF LAGER
Sofortiger Versand verfügbar für 12 Einheiten verfügbar.
10€58
  inkl. MWST  / Sparrenkopfverbinder

  • Referenz
    LSSU216/45
  • Dicke
    1.2mm
  • Verpackung
    1 Teil
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 oder G90 nach ASTM A653.
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    220mm
  • Maximale Höhe des Nebenträgers aus Holz
    360mm
  • Breite des Nebenträgers aus Holz
    45mm
  • Bohrungen auf dem Hauptträger Ø4x6
    10
  • Bohrungen auf dem Nebenträger Ø4x6
    7
  • Tiefe
    90mm
  • Breite (D)
    44mm

LSSU-Produkt-Video

Sparrenkopfverbinder mit einstellbarer Neigung

Die LSSU-Neigungs- und Ausrichtungssparrenkopfverbinder ist ein innovativer Verbinder, mit dem der für die Installation erforderliche Winkel und die Neigung vor Ort bis zu 45° in alle 4 Richtungen eingestellt werden können.

Merkmale :

Leistungserklärung : DE-DoP-e08/0053
Technische Zulassung : ETA-08/0053

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 nach DIN EN 10346
  • Dicke : 2 mm

Vorteile :

  • Neigung und Winkel bauseits einstellbar,
  • Kann in allen 4 Dimensionen verwendet werden,
  • Langlöcher, die bei Bedarf ein schräges Nageln ermöglichen.
  • Komplementär zu VPA.

Anwendungen

Träger:

  • Hauptträger : Massivholz, Verbundholz, Brettschichtholz...
  • Nebenträger : I-Träger, Massivholz, Verbundholz...

Anwendungsbereich :

  • Sparrenbefestigung,
  • Querbalken,
  • Hilfssparren...

Technische Daten

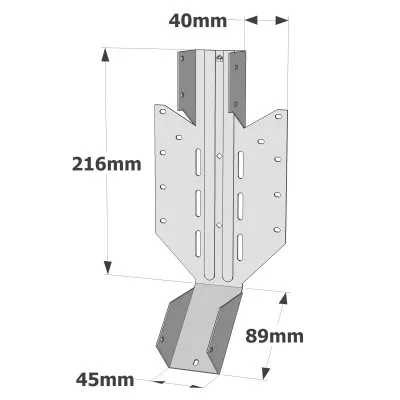

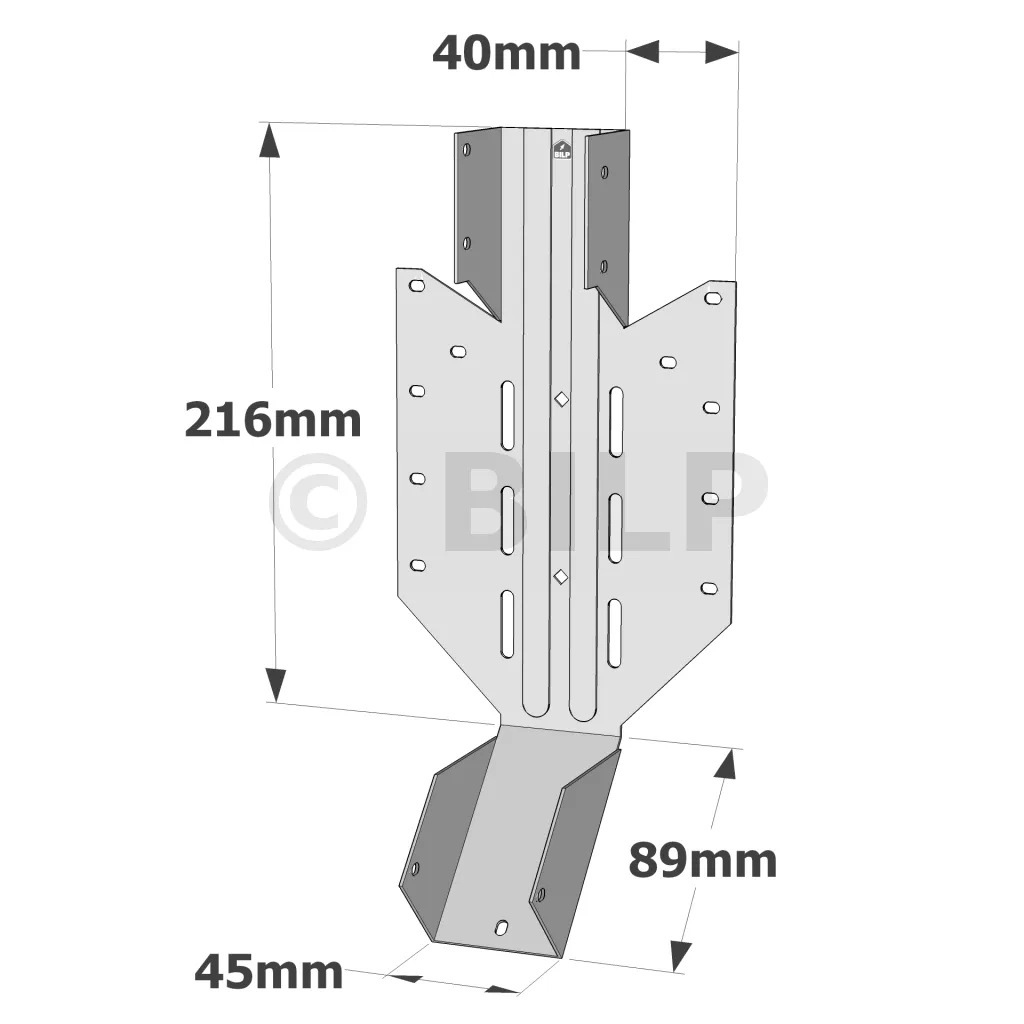

Abmessungen

Schräge Installation


ArtikelAbmessungen [mm]Bohrung des HauptträgersBohrung des Nebenträgers
A B C D t Ø4x6 Ø4x6
LSSU28 38 181 89 44 1.2 10 5
LSSU210 38 216 89 44 1.2 10 7
LSSUI25 45 216 89 44 1.2 10 7
LSSUI35 60 216 89 50 1.2 10 7
LSSU275/66 66 275 90 58 1.5 18 11
LSSU275/71 71 275 90 65 1.5 18 11
LSSU210-2 78 216 89 75 1.6 18 12
LSSU410 90 216 89 69 1.6 18 12

Kennwerte - Holz auf Holz - nur Neigung


ArtikelTragbalkenabmessungen [mm]BefestigungenKennwerte [kN]
Breite Höhe Hauptträger Nebenträger R1.k R2.k
Min. Max. Min. Max. Menge Typ Menge Typ I- Träger mit LVL-Gurten Holzhauptträger C24 I- Träger mit LVL-Gurten Holzhauptträger C24
LSSU28 36 38 241 241 10 3.75 x 75 5 3.75 x 30 5.1 7.3 2.4 2.4
LSSU210 36 38 302 302 10 3.75 x 75 7 3.75 x 30 5.1 7.3 2.4 2.4
LSSUI25 43 45 241 356 10 3.75 x 75 7 3.75 x 30 5.1 9.9 2.4 4
LSSUI35 56 58 241 356 10 3.75 x 75 7 3.75 x 30 9.1 9.9 2.4 4
LSSU275/66 61 63 300 450 18 3.75 x 75 11 3.75 x 30 - 10.6 - 5.7
LSSU275/71 68 70 300 450 18 3.75 x 75 11 3.75 x 30 9.1 10.6 2.4 5.7
LSSU210-2 - 2x38 241 - 18 4.0 x 100 12 3.75 x 30 9.1 - 2.4 -
LSSU410 87 89 241 356 18 4.0 x 100 12 3.75 x 30 11.2 12.4 3 2.3

Charakteristische Werte - Holz auf Holz - Winkel oder Winkel und Neigung


ArtikelTragbalken [mm]BefestigungenCharakteristische Werte [kN]
Breite Höhe Hauptträger Nebenträger R1.k R2.k
Min. Max. Min. Max. Menge Typ Menge Typ I- Träger mit LVL-Gurten Nebenträgerholz C24 I- Träger mit LVL-Gurten Holznebenträger C24
LSSU28 36 38 241 241 9 3.75 x 75 5 3.75 x 30 3.4 3.2 1.5 1.5
LSSU210 36 38 302 302 9 3.75 x 75 7 3.75 x 30 3.4 3.2 1.5 1.5
LSSUI25 43 45 241 356 9 3.75 x 75 7 3.75 x 30 3.4 8.1 1.5 4
LSSUI35 56 58 241 356 9 3.75 x 75 7 3.75 x 30 6.8 8.1 6.6 4
LSSU275/66 61 63 300 450 15 3.75 x 75 11 3.75 x 30 - 10.8 - 5.7
LSSU275/71 68 70 300 450 15 3.75 x 75 11 3.75 x 30 6.8 10.8 2.4 5.7
LSSU210-2 - 2x38 241 - 14 4.0 x 100 12 3.75 x 30 6.8 - 2.4 -
LSSU410 87 89 241 356 14 4.0 x 100 12 3.75 x 30 7.2 7.1 3 2.3

Montage

Befestigungen

  • Langlöcher ermöglichen bei Bedarf ein schräges Nageln.
  • Eine Fußblockierung ist erforderlich, wenn eine schräge Konfiguration (Träger) vorliegt.

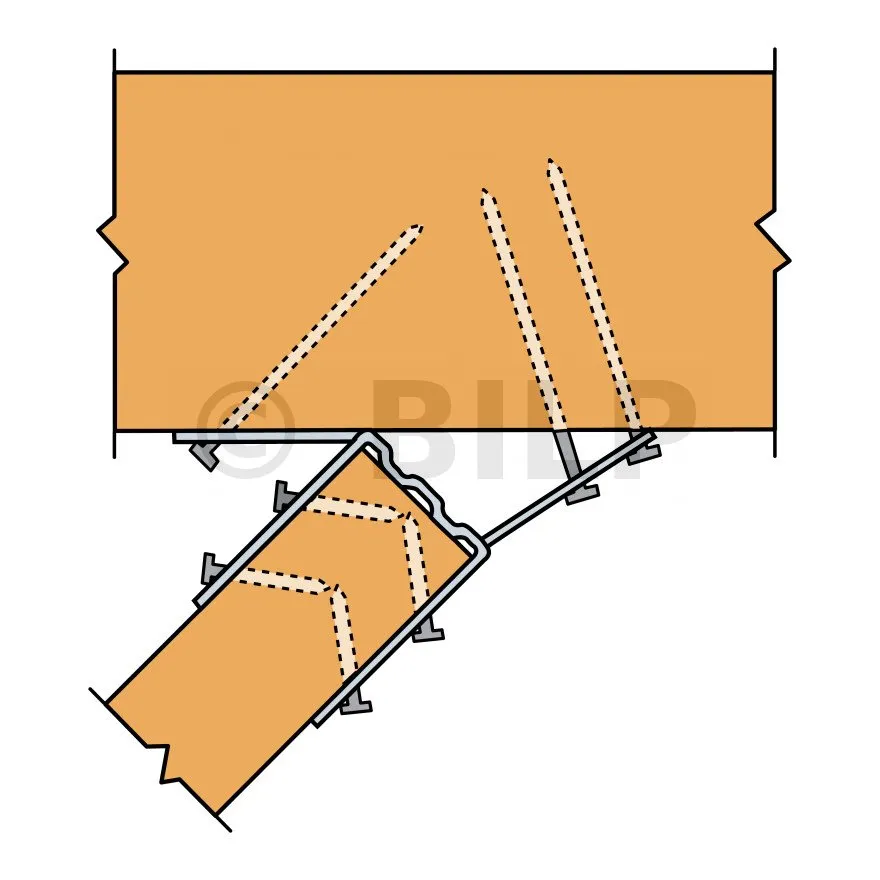

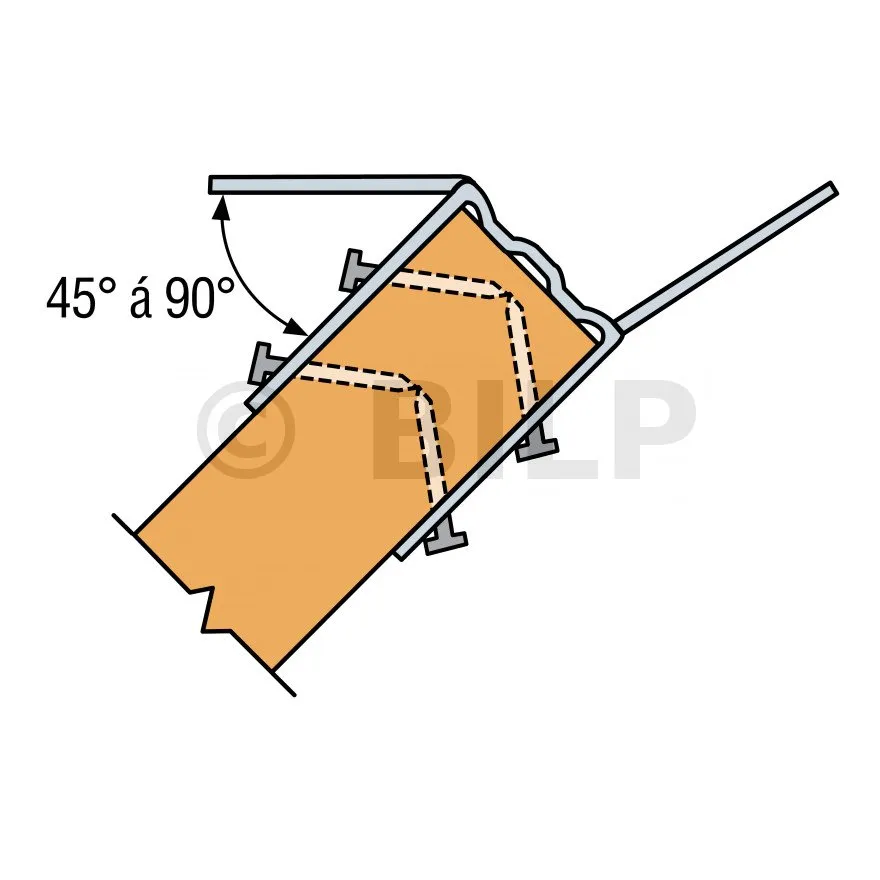

Schräge Installation

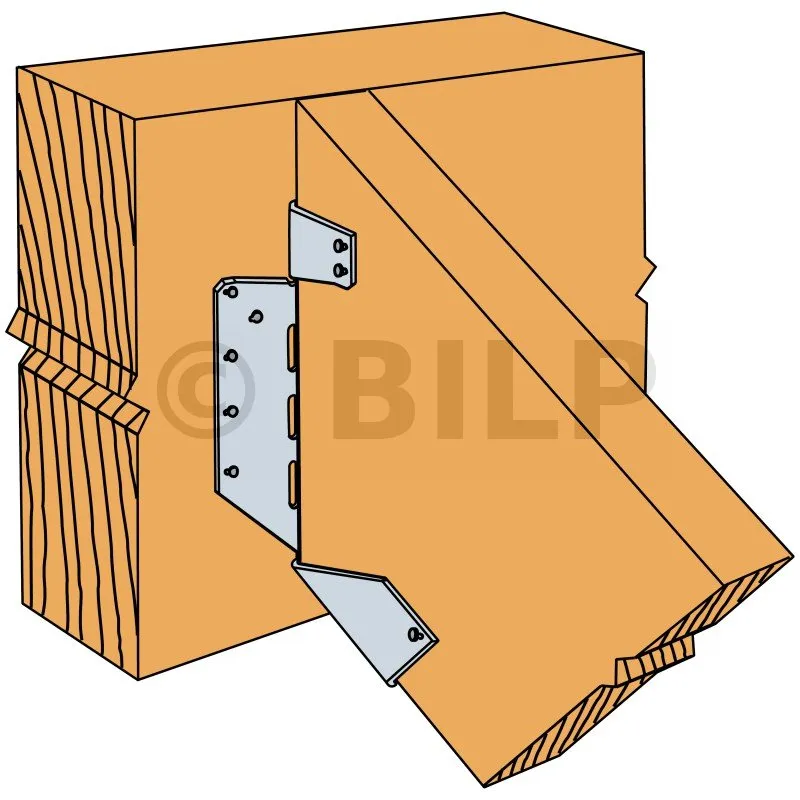

Installation 1
Installation 2
Installation 3


Der Winkel und die Neigung dieser Verbinder können vor Ort eingestellt werden. Dieses Produkt ist CE-gekennzeichnet.
