Sparrenkopfverbinder mit einstellbarer Neigung und Ausrichtung - Réf. LSSU181/38
Sparrenkopfverbinder mit einstellbarer Neigung
Die LSSU-Neigungs- und Ausrichtungssparrenkopfverbinder ist ein innovativer Verbinder, mit dem der für die Installation erforderliche Winkel und die Neigung vor Ort bis zu 45° in alle 4 Richtungen eingestellt werden können.
Merkmale :
Leistungserklärung :DE-DoP-e08/0053
Technische Zulassung : ETA-08/0053
Werkstoff :
- Verzinkter Stahl S250GD + Z275 nach DIN EN 10346
- Dicke : 2 mm
Vorteile :
- Neigung und Winkel bauseits einstellbar,
- Kann in allen 4 Dimensionen verwendet werden,
- Langlöcher, die bei Bedarf ein schräges Nageln ermöglichen.
- Komplementär zu VPA.
Anwendungen
Träger:
- Hauptträger : Massivholz, Verbundholz, Brettschichtholz...
- Nebenträger : I-Träger, Massivholz, Verbundholz...
Anwendungsbereich :
- Sparrenbefestigung,
- Querbalken,
- Hilfssparren...
Technische Daten

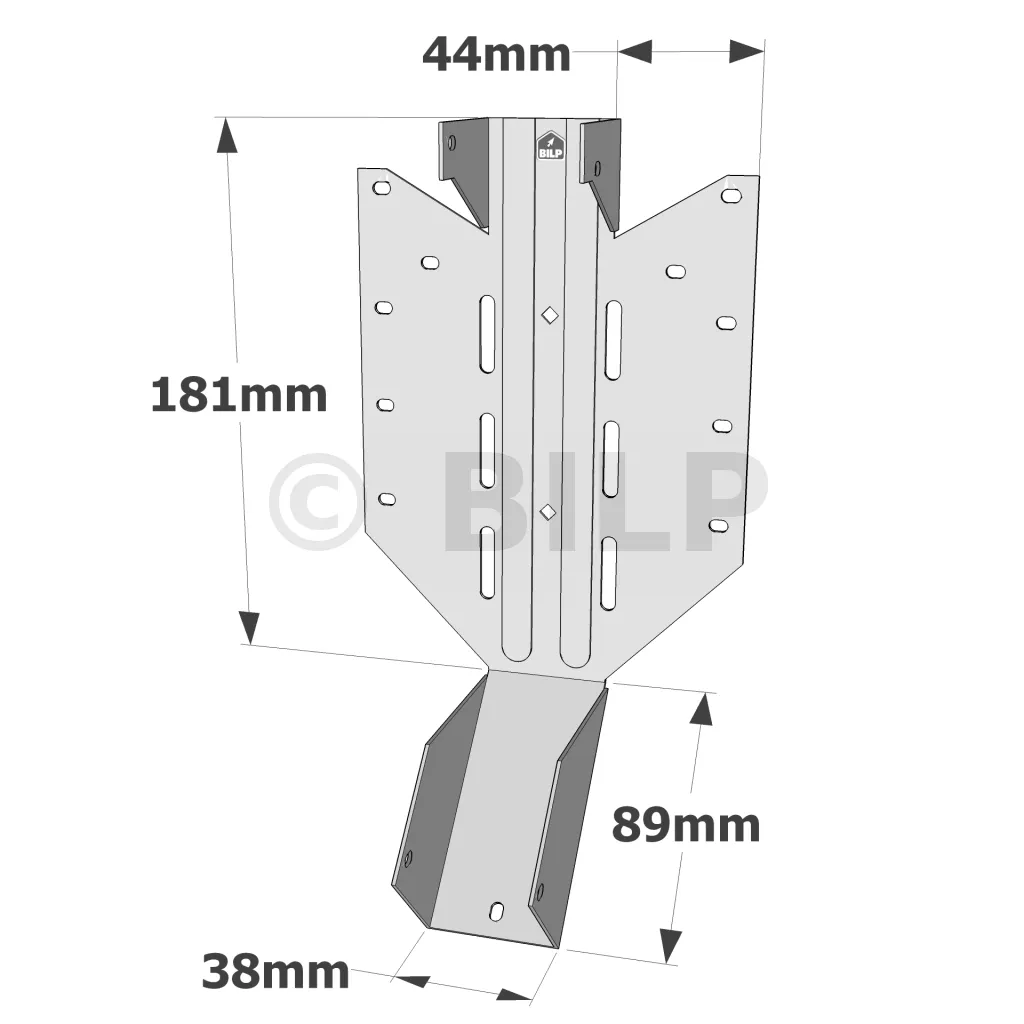

Abmessungen
| Artikel | Abmessungen [mm] | Bohrung des Hauptträgers | Bohrung des Nebenträgers | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø4x6 | Ø4x6 | |
| LSSU28 | 38 | 181 | 89 | 44 | 1.2 | 10 | 5 |
| LSSU210 | 38 | 216 | 89 | 44 | 1.2 | 10 | 7 |
| LSSUI25 | 45 | 216 | 89 | 44 | 1.2 | 10 | 7 |
| LSSUI35 | 60 | 216 | 89 | 50 | 1.2 | 10 | 7 |
| LSSU275/66 | 66 | 275 | 90 | 58 | 1.5 | 18 | 11 |
| LSSU275/71 | 71 | 275 | 90 | 65 | 1.5 | 18 | 11 |
| LSSU210-2 | 78 | 216 | 89 | 75 | 1.6 | 18 | 12 |
| LSSU410 | 90 | 216 | 89 | 69 | 1.6 | 18 | 12 |
Kennwerte - Holz auf Holz - nur Neigung
| Artikel | Tragbalkenabmessungen [mm] | Befestigungen | Kennwerte [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Hauptträger | Nebenträger | R1.k | R2.k | |||||||
| Min. | Max. | Min. | Max. | Menge | Typ | Menge | Typ | I- Träger mit LVL-Gurten | Holzhauptträger C24 | I- Träger mit LVL-Gurten | Holzhauptträger C24 | |
| LSSU28 | 36 | 38 | 241 | 241 | 10 | 3.75 x 75 | 5 | 3.75 x 30 | 5.1 | 7.3 | 2.4 | 2.4 |
| LSSU210 | 36 | 38 | 302 | 302 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 5.1 | 7.3 | 2.4 | 2.4 |
| LSSUI25 | 43 | 45 | 241 | 356 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 5.1 | 9.9 | 2.4 | 4 |
| LSSUI35 | 56 | 58 | 241 | 356 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 9.1 | 9.9 | 2.4 | 4 |
| LSSU275/66 | 61 | 63 | 300 | 450 | 18 | 3.75 x 75 | 11 | 3.75 x 30 | - | 10.6 | - | 5.7 |
| LSSU275/71 | 68 | 70 | 300 | 450 | 18 | 3.75 x 75 | 11 | 3.75 x 30 | 9.1 | 10.6 | 2.4 | 5.7 |
| LSSU210-2 | - | 2x38 | 241 | - | 18 | 4.0 x 100 | 12 | 3.75 x 30 | 9.1 | - | 2.4 | - |
| LSSU410 | 87 | 89 | 241 | 356 | 18 | 4.0 x 100 | 12 | 3.75 x 30 | 11.2 | 12.4 | 3 | 2.3 |
Charakteristische Werte - Holz auf Holz - Winkel oder Winkel und Neigung
| Artikel | Tragbalken [mm] | Befestigungen | Charakteristische Werte [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Hauptträger | Nebenträger | R1.k | R2.k | |||||||
| Min. | Max. | Min. | Max. | Menge | Typ | Menge | Typ | I- Träger mit LVL-Gurten | Nebenträgerholz C24 | I- Träger mit LVL-Gurten | Holznebenträger C24 | |
| LSSU28 | 36 | 38 | 241 | 241 | 9 | 3.75 x 75 | 5 | 3.75 x 30 | 3.4 | 3.2 | 1.5 | 1.5 |
| LSSU210 | 36 | 38 | 302 | 302 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 3.4 | 3.2 | 1.5 | 1.5 |
| LSSUI25 | 43 | 45 | 241 | 356 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 3.4 | 8.1 | 1.5 | 4 |
| LSSUI35 | 56 | 58 | 241 | 356 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 6.8 | 8.1 | 6.6 | 4 |
| LSSU275/66 | 61 | 63 | 300 | 450 | 15 | 3.75 x 75 | 11 | 3.75 x 30 | - | 10.8 | - | 5.7 |
| LSSU275/71 | 68 | 70 | 300 | 450 | 15 | 3.75 x 75 | 11 | 3.75 x 30 | 6.8 | 10.8 | 2.4 | 5.7 |
| LSSU210-2 | - | 2x38 | 241 | - | 14 | 4.0 x 100 | 12 | 3.75 x 30 | 6.8 | - | 2.4 | - |
| LSSU410 | 87 | 89 | 241 | 356 | 14 | 4.0 x 100 | 12 | 3.75 x 30 | 7.2 | 7.1 | 3 | 2.3 |

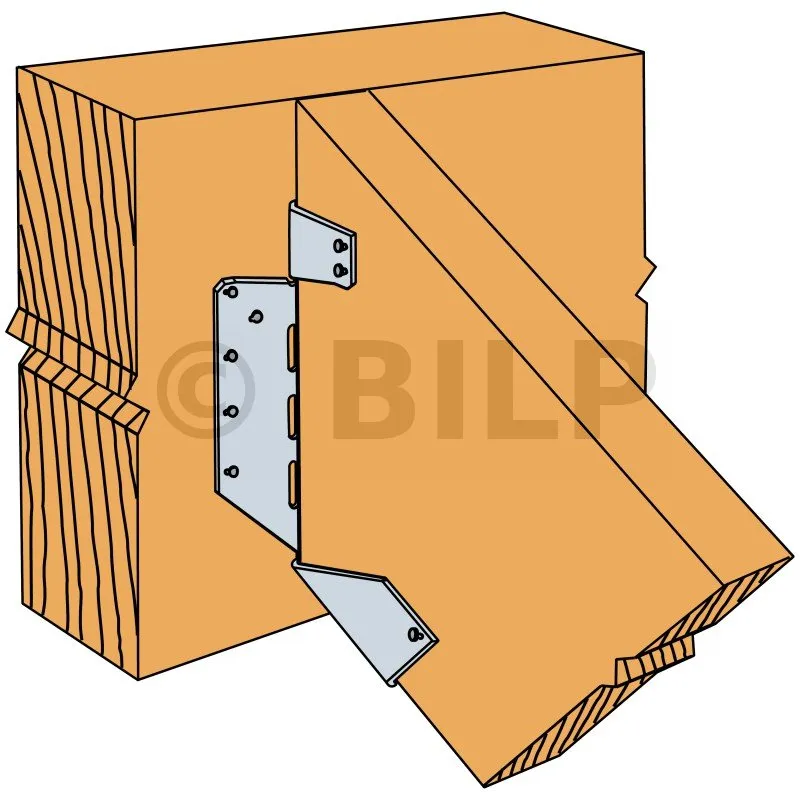

Montage
Befestigungen

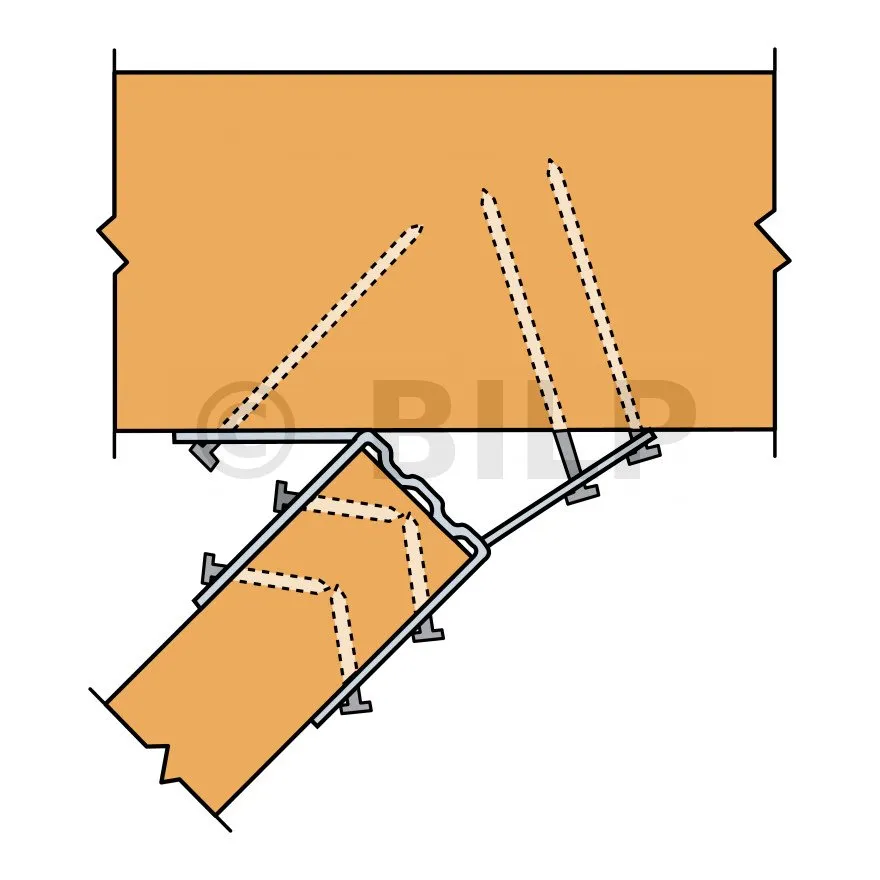

- Langlöcher ermöglichen bei Bedarf ein schräges Nageln.
- Eine Fußblockierung ist erforderlich, wenn eine schräge Konfiguration (Träger) vorliegt.

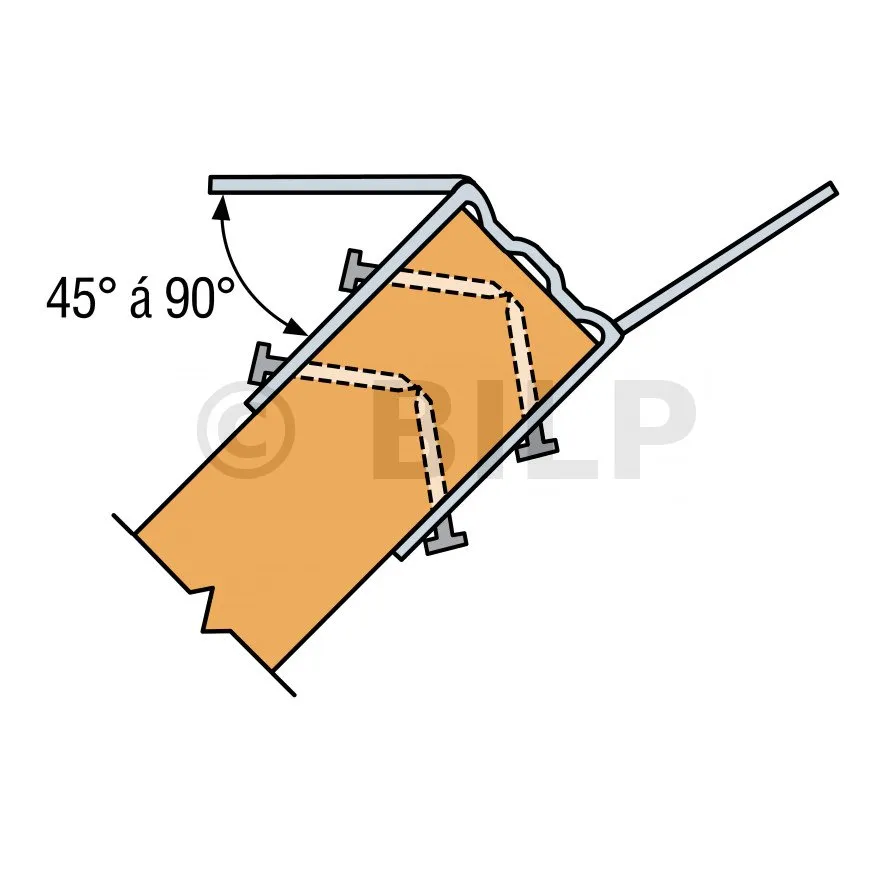

Der Winkel und die Neigung dieser Verbinder können vor Ort eingestellt werden. Dieses Produkt ist CE-gekennzeichnet.
