Große Balkenschuhe, Breite (A) : 201 bis 270mm - Höhe (B) : 375 bis 409.5mm - Réf. GSEXL1020/4X
Die Höhe B ist eine Funktion der Breite A.
-
ReferenzGSEXL1020/4X
-
Tiefe (C)110mm
-
MarkeSIMPSON Strong-Tie
-
HerstellungFranzösisch
-
MaterialS250GD + Z275 gemäß DIN EN 10346
-

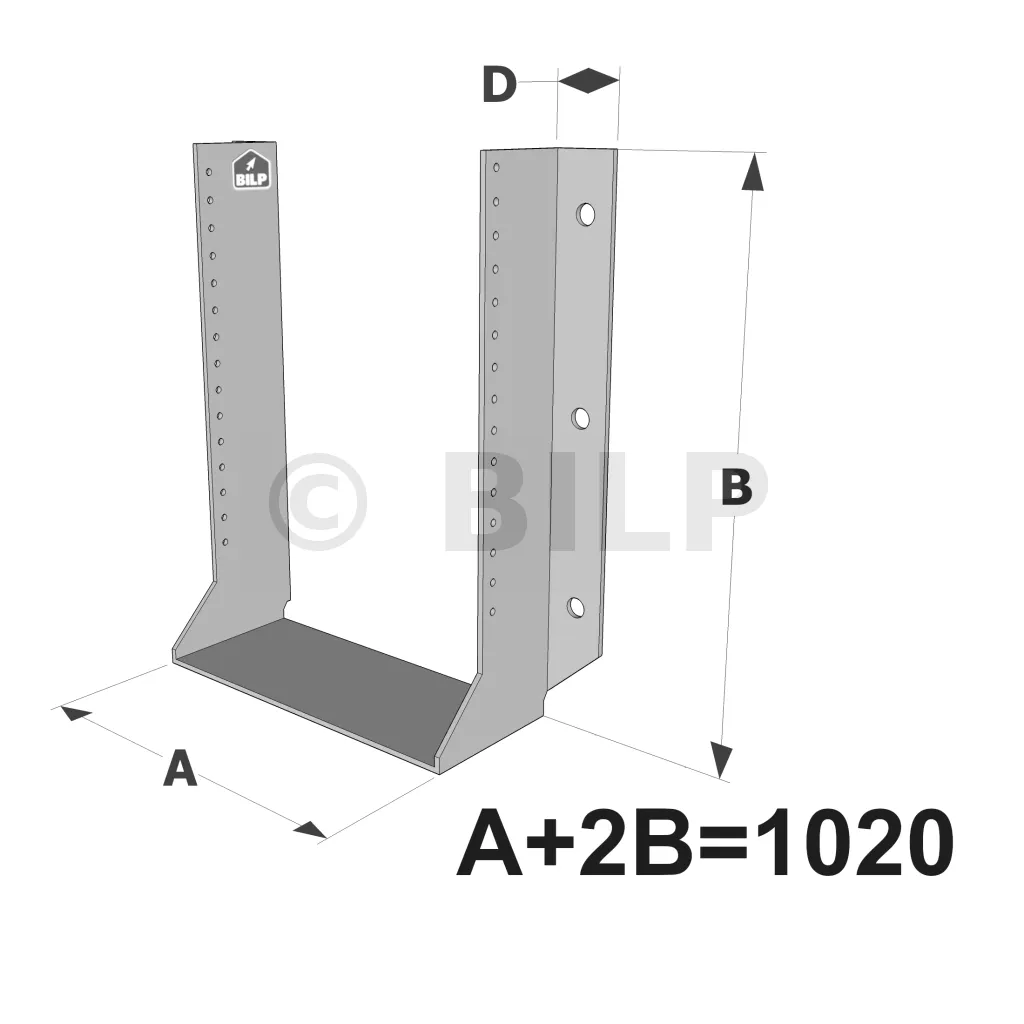

Höhe (B)(1020- Breite (A))/2
-
Dicke4mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]30
-
Bohrungen im Hauptträger Ø14 [mm]6
Technische Daten - Balkenschuhe mit außenliegenden Schenkeln große Breite

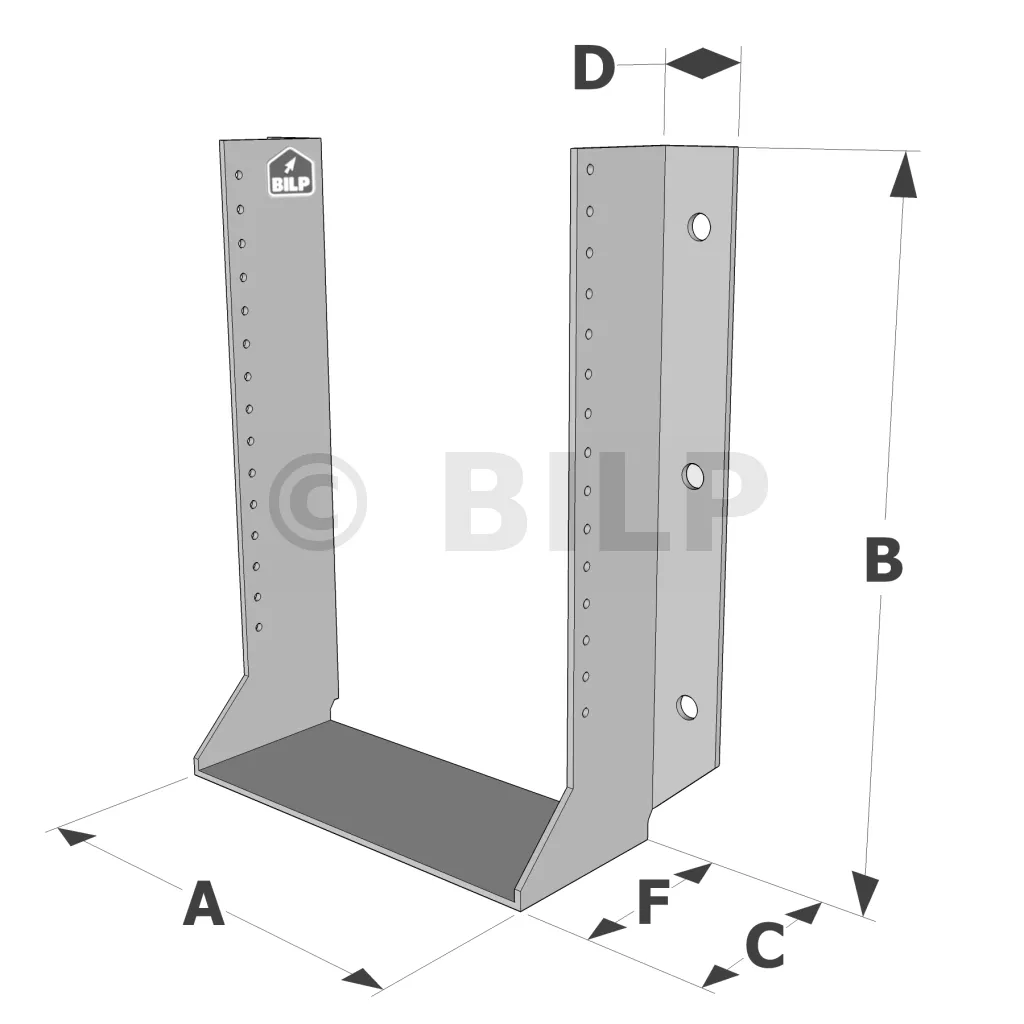

Abmessungen
Artikel | Abmessungen [mm] | Bohrungen in der Hauptträger | Bohrungen in der Nebenträger | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | D | t | Ø14 | Ø5 | ||
Min. | Max. | |||||||
GSEXL720/4X | 201 | 270 | (720-A)/2 | 110 | 41.5 | 4 | 4 | 16 |
GSEXL1020/4X | 201 | 270 | (1020-A)/2 | 110 | 41.5 | 4 | 6 | 30 |
* A, B und C sind die Innenmaße des Balkenschuhs.
Artikel | Befestigungen | Charakteristische Tragfähigkeit - C24-Holz [kN] | |||||
---|---|---|---|---|---|---|---|
Hauptträger | Nebenträger | R1.k | R2.k | R3.k | |||
Anzahl | Typ | Anzahl | Typ | CNA4,0x50 | CNA4,0x50 | CNA4,0x50 | |
GSEXL720/4X | 4 | Ø12* | 16 | CNA | 80 | 28.4 | 20 |
GSEXL1020/4X | 6 | Ø12* | 30 | CNA | 120 | 53.2 | 24.1 |
* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte gelten für eine Vollplatteninstallation. Für alle anderen Einbaubedingungen (in der Nähe von Kanten,...) muss der Planer die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
