Große Balkenschuhe, Breite (A) : 201 bis 270mm - Höhe (B) : 225 bis 259.5mm - Réf. GSEXL720/4X

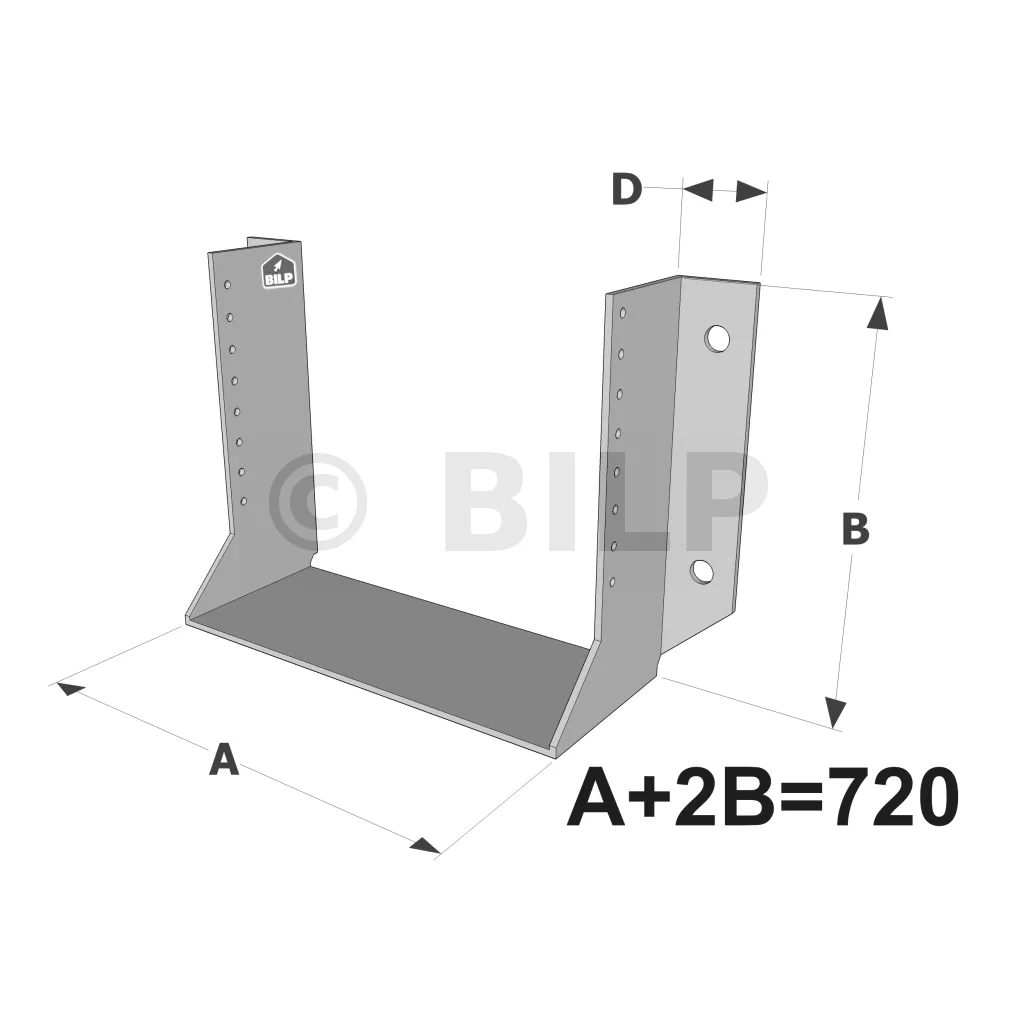

Die Höhe B ist eine Funktion der Breite A.

bald VERFÜGBAR
Versand unter 7 Tagen.
31€27
  inkl. MWST  / Balkenschuh

  • Referenz
    GSEXL720/4X
  • Tiefe (C)
    110mm
  • Marke
    SIMPSON Strong-Tie
  • Herstellung
    Französisch
  • Material
    S250GD + Z275 gemäß DIN EN 10346
  • Höhe (B)
    (720-Breite (A))/2
  • Dicke
    4mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    16
  • Bohrungen im Hauptträger Ø14 [mm]
    4

Technische Daten - Balkenschuhe mit außenliegenden Schenkeln große Breite

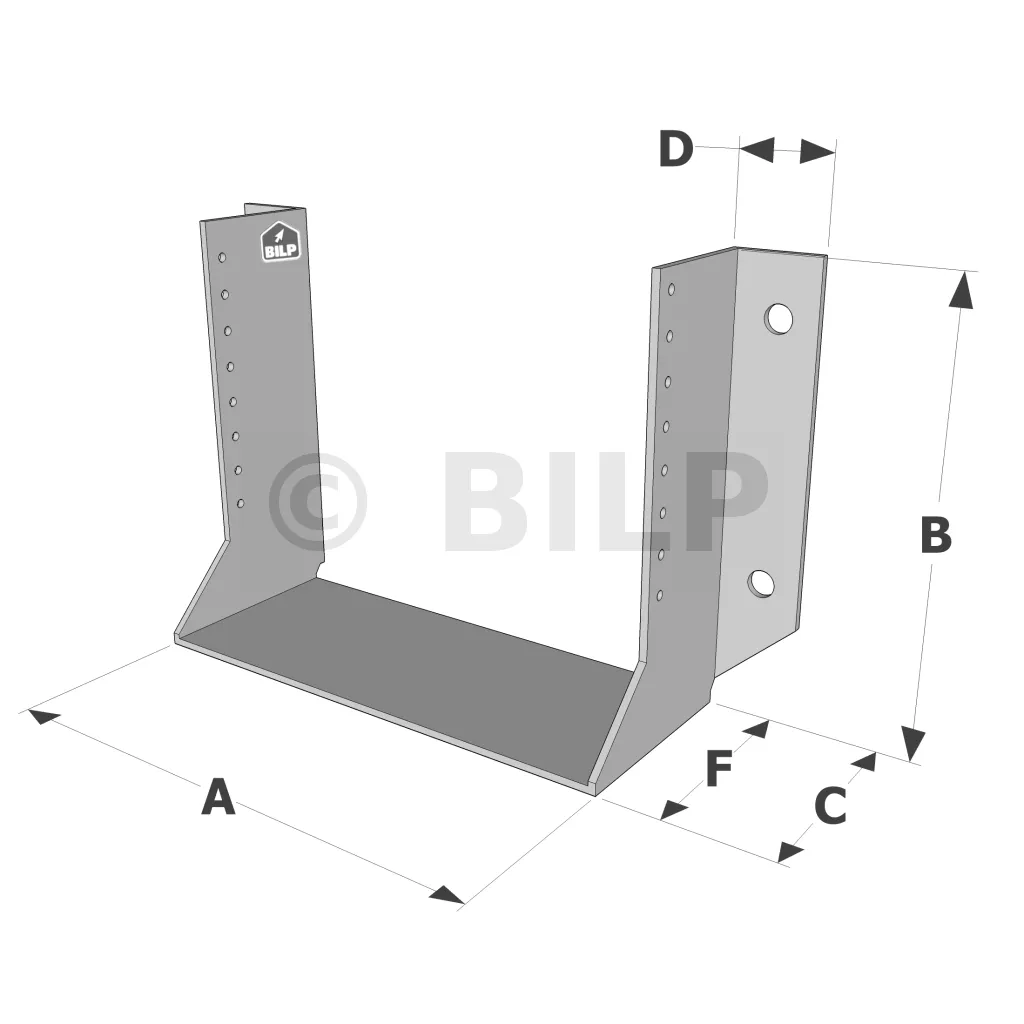

Abmessungen



ArtikelAbmessungen [mm]Bohrungen in der HauptträgerBohrungen in der Nebenträger
A B C D t Ø14 Ø5
Min. Max.
GSEXL720/4X 201 270 (720-A)/2 110 41.5 4 4 16
GSEXL1020/4X 201 270 (1020-A)/2 110 41.5 4 6 30

* A, B und C sind die Innenmaße des Balkenschuhs.



ArtikelBefestigungenCharakteristische Tragfähigkeit - C24-Holz [kN]
Hauptträger Nebenträger R1.k R2.k R3.k
Anzahl Typ Anzahl Typ CNA4,0x50 CNA4,0x50 CNA4,0x50
GSEXL720/4X 4 Ø12* 16 CNA 80 28.4 20
GSEXL1020/4X 6 Ø12* 30 CNA 120 53.2 24.1

* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte gelten für eine Vollplatteninstallation. Für alle anderen Einbaubedingungen (in der Nähe von Kanten,...) muss der Planer die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
