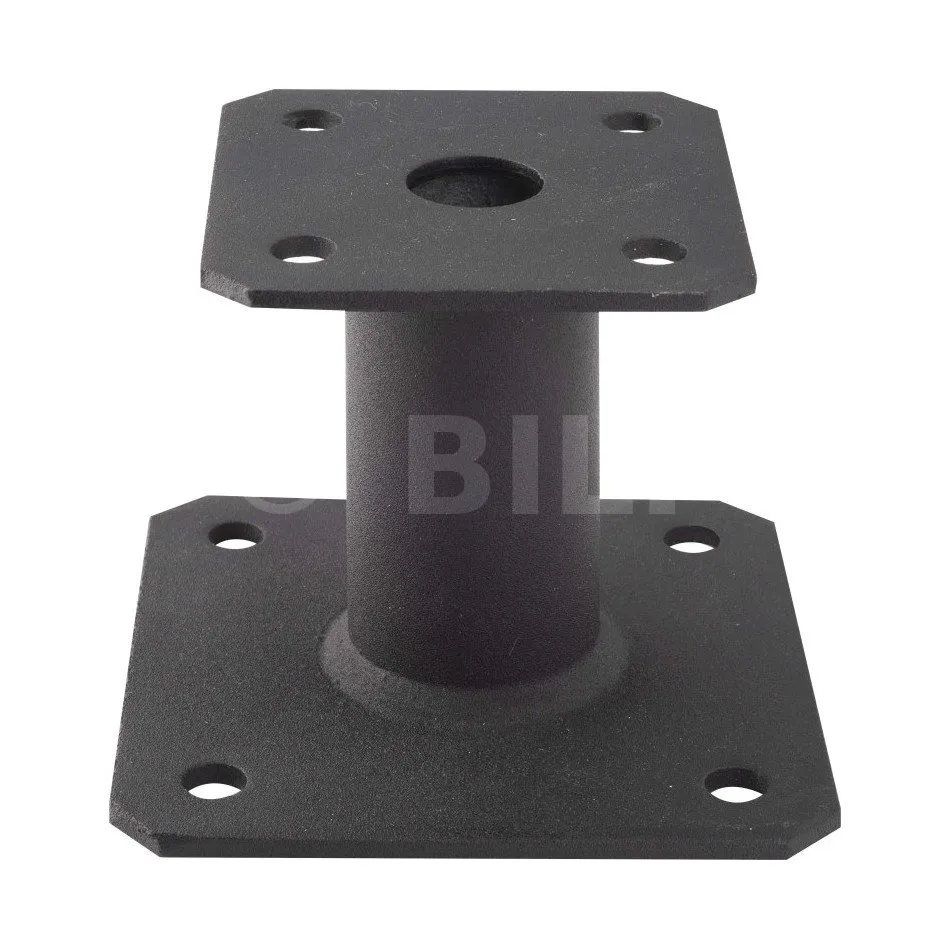

Feste Stützenfüße - SCHWARZES Finish - Réf. PPA100PB
Der feste Stützenfuß mit schwarzem Finish PPA100PB ist vielseitig und unauffällig und wird häufig für strukturelle Anwendungen verwendet.
Eigenschaften
Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285
Werkstoff
- Stahl S235JR gemäß DIN EN 10025,
- Grundierung elektrolytisch verzinkt gemäß ISO 2081,
- Pulverbeschichtung Polyester Architecture RAL9005,
- Dicke : 4 mm.
Vorteile
- Schwarze Oberfläche für eine diskrete Montage in der Struktur,
- Doppelte Oberflächenbehandlung für eine bessere Korrosionsbeständigkeit,
- Keine Bearbeitung erforderlich.
Anwendungen
Träger
- Hauptträger : Beton, Massivholz, Leimholz,
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereiche
- Pfosten für Vordächer,
- Pergola,
- Veranda, ...
Technische Daten

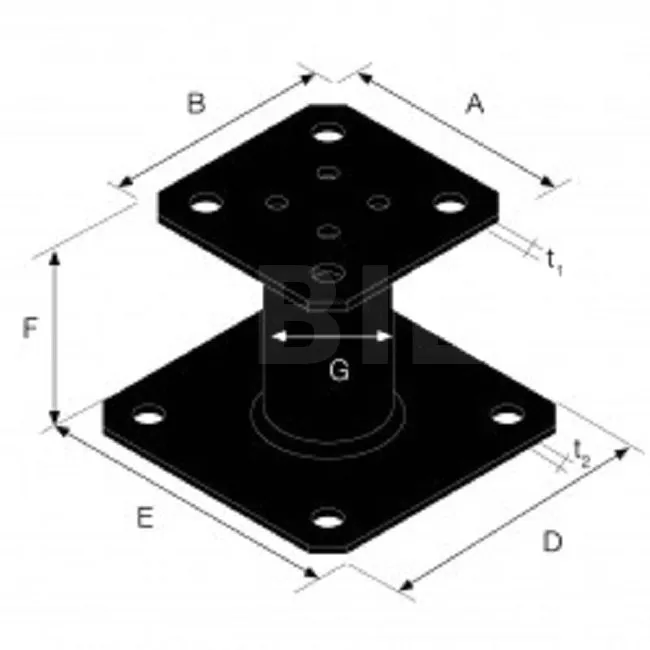

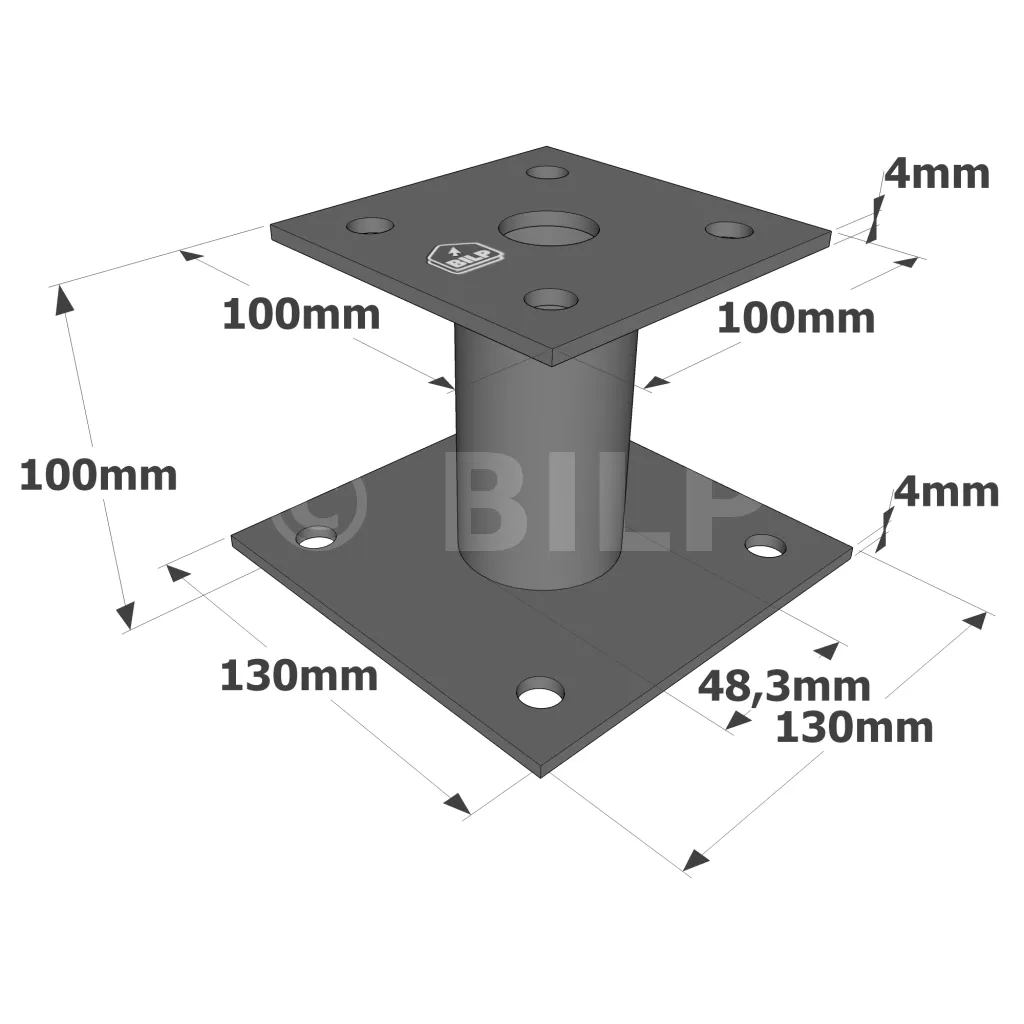

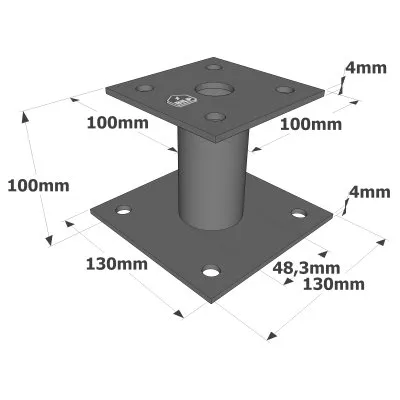

Abmesssungen
| Referenzen | Abmessungen [mm] | Bohrungen an der oberen Platte | Bohrungen an der unteren Platte | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| PPA100PB | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
Charakteristische Werte
| Referenzen | Befestigungen | charakteristische Werte - Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1,k | |||
| Anzahl | Typ | Anzahl | Typ | ||
| PPA100PB | 4 | LAG Ø10x80 | 4` | Ø10* | 78,5 / kmod^0.4 |
* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.
Vereinfachte charakteristische Werte
| Referenzen | Befestigungen | charakteristische Werte - Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1.k* | |||
| Anzahl | Typ | Anzahl | Typ | ||
| PPA100PB | 4 | LAG Ø10x80 | 4 | Ø10** | 85.7 |
* Die veröffentlichte charakteristische Kapazität basiert auf einer mittelfristigen Belastungsdauer und einer Nutzungsklasse 3 (kmod = 0,7), gemäß EC5 (EN 1995). Für andere Ladedauer und Dienstklasse beziehen Sie sich bitte auf die ETE.
** Beziehen Sie sich auf die Simpson Strong-Tie Verankerungsprodukte, um die geeigneten Verankerungen zu bestimmen.
Befestigungen
Auf Pfosten :
Auf Beton :
- Mechanischer Dübel : WA-Dübel M10-78/5
- Chemische Verankerung : Harz AT-HP + Gewindestange LMAS M10-120/25.

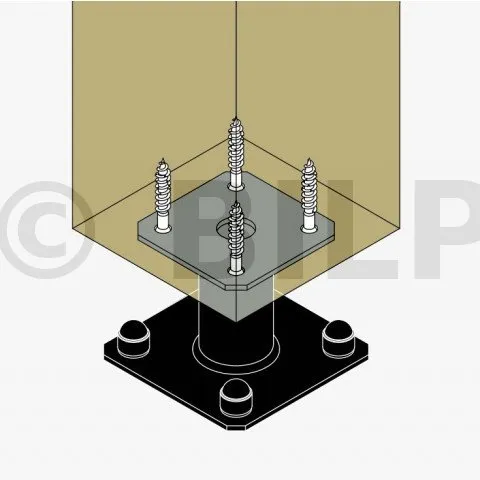

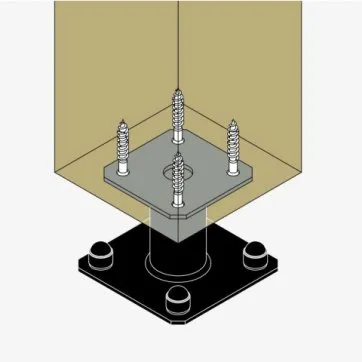

Installation
- Oberer Teil :
1. Platziere die obere Platte des Stützenfußes (Maße 100 x 100 mm) unter dem Pfosten.
2. Befestige diese Platte mit LAG am Pfosten (Vorbohren erforderlich).
- Unterer Teil :
1. Positionieren Sie den Pfosten senkrecht in der Struktur.
2. Identifizieren Sie die Position der Bodenanker an der Unterkonstruktion.
3. Bohren Sie vertikal in den Untergrund mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden.
4. 4. Befestigen Sie die Bodenplatte mit geeigneten Bodenankern am Boden.
