Strukturschrauben (Holzrahmenbau, Dachkonstruktion, Verstärkung...) - Réf. ESCRFT10.0X500
-
ReferenzESCRFT10.0X500
-
Herstellungfranzösisch
-
KopfformT-50
-
MarkeSIMPSON Strong-Tie
-
Durchmesser des Kopfs6.1mm
-
Gewindelänge476 mm
-
FinishDichromatierung gemäß EN ISO 2081
-
Verkleidung-
-
Gewinde Stile-
-
Antriebsgröße-
-
Europäische Technische Bewertung-
-
Freigabe SKH-

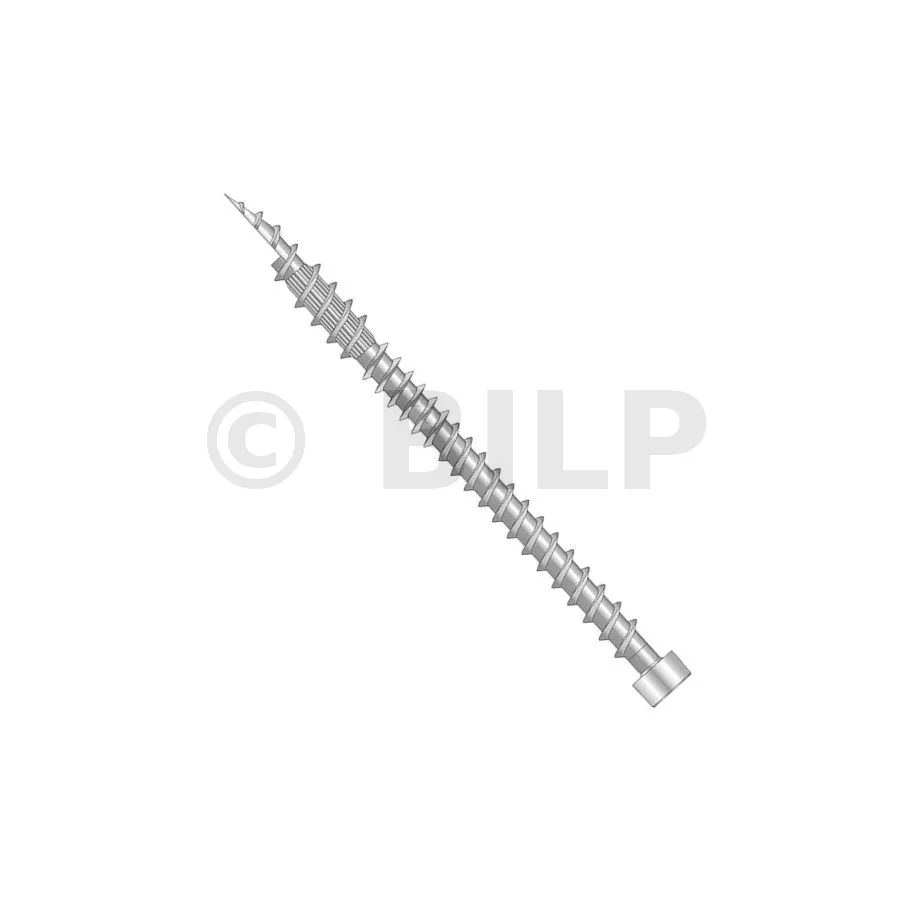

Holzbauschrauben Zylinderkopf Vollgewinde ESCRFT
Die ESCRFT Vollgewinde-Zylinderkopf-Holzbauschraube ist für den Holzrahmenbau, die Rahmung und die Bewehrung vorgesehen. Diese Artikelnummer wird für eine Vielzahl von Anwendungen im professionellen Holzbau eingesetzt.
Eigenschaften
Technische Zulassung : EN-ETA-13/0796
Leistungserklärungen : FR-DoP-e13/0796
Material
- Stahl, weiß galvanisch verzinkt,
- Dichromatierung gemäß EN ISO 2081.
Vorteile
- Zylinderkopf : reduziert das Absplittern des Holzes und macht den Befestiger im Holz unsichtbar,
- Vollgewinde : hervorragende Zugs- und Kompressionswerte,
- Halbespitze : Reduzierung der Abstände zum Rand, Reduzierung des Einschraubmoments um 50 %, schräger Start.
Anwendungen
Träger
- Massivholz,
- Brettschichtholz,
- Holzwerkstoffplatten.
Anwendungsbereiche
- Holz-Holz-Verbindungen, Verstärkungen, Brettschichtholz, CLT (Kreuzlangenhölzer), Holzwerkstoffeplatten,
- Ideal für Cross-Pair-Anwendungen.
Technische Daten
Abmessungen
| Artikel | Befestigungsabmessungen [mm] | Bit | ||||
|---|---|---|---|---|---|---|
| d | l | da | d1 | lg | ||
| ESCRFT10.0X450 | 10 | 450 | 13.4 | 6.1 | 426 | T-50 |
| ESCRFT10.0X500 | 10 | 500 | 13.4 | 6.1 | 476 | T-50 |
| ESCRFT10.0X600 | 10 | 600 | 13.4 | 6.1 | 576 | T-50 |
| ESCRFT10.0X800 | 10 | 800 | 13.4 | 6.1 | 776 | T-50 |
| ESCRFT10.0X1000 | 10 | 1000 | 13.4 | 6.1 | 976 | T-50 |
Charakteristische Werte
| Artikel | Charakteristisches plastisches Fließmoment [Nm] | Charakteristischer Parameter der Reißfestigkeit [N/mm²] | Charakteristische Zugfestigkeit - ftens,k [kN] | Charakteristischer Parameter für die Kopfdurchdringungsfestigkeit [Nm] |
|---|---|---|---|---|
| ESCRFT10 | 36.7 | 12.5 | 40 | 55 |
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Abstände und Mindestabstände - scherbelastete Schrauben
| Artikel | Charakteristisches plastisches Fließmoment [mm] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Winkel zwischen der Achse der Last und der Maserung = 0° | Winkel zwischen der Achse der Last und der Maserung = 90° | |||||||||||
| a1.0 | a2.0 | a3.t.0 | a3.c.0 | a4.t.0 | a4.c.0 | a1.90 | a2.90 | a3.t.90 | a3.c.90 | a4.t.90 | a4.c.90 | |
| ESCRFT10 | 50 | 40 | 80 | 40 | 30 | 30 | 40 | 40 | 80 | 70 | 40 | 30 |
- a1 und a2 können mit 0,85 für eine Platten/Holz-Verbindung und mit 0,7 für eine Stahl/Holz-Verbindung multipliziert werden.
Abstände und Mindestabstände - Axial belastete Schrauben
| Artikel | Mindestabstände für axial belastete Schrauben[mm] | |||
|---|---|---|---|---|
| a1 | a2 | a3.c | a4.c | |
| ESCRFT10 | 50 | 50 | 50 | 40 |
Charakteristische Beständigkeiten - Holz / Holz
| Artikel | Charakteristische Beständigkeiten - Holz / Holz C24 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Axial | Scherung parallel zur Maserung in Abhängigkeit von t1 [Rv.0.k] [kN] | Scherung senkrecht zur Maserung in Abhängigkeit von t1 [Rv.90.k] [kN] | ||||||||||||||
| t1 [mm] | Rax.k [kN] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | |
| ESCRFT10.0X450 | 225 | 24.25 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
| ESCRFT10.0X500 | 250 | 27.38 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
| ESCRFT10.0X600 | 300 | 33.63 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
| ESCRFT10.0X800 | 400 | 40 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
| ESCRFT10.0X1000 | 500 | 40 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
Diese Beständigkeiten sind gültig für :
- Eine Holzdicke unter Kopf, die kleiner oder gleich dem in der nebenstehenden Spalte angezeigten t1-Wert ist.
- Eine Schraube, deren Achse im Falle von ESCR(XXX) 45 bis 90° von der Maserung des Holzes entfernt ist, und 90° von der Maserung des Holzes bei anderen Schrauben.
- Bei Klemmschrauben (Teilgewinde) entspricht das Maß t1 der maximalen Dicke, bei der das Gewinde spitzenseitig vollständig im Holz liegt, was eine optimale Klemmung bei der Montage gewährleistet.
Die Scherfestigkeiten werden für verschiedene Holzdicken unter Kopf t1 und für die folgenden Konfigurationen angegeben :
- Die Kraft bei 0° der Maserung der beiden Hölzer Rv, 0°, k
- Achse der Kraft bei 90° der Maserung der beiden Hölzer Rv, 90°, k
-* Diese Festigkeiten gelten für Holz der mechanischen Klasse C24 oder höher - Die Annahme des Vorbohrens für die Berechnung von Lasten und Mindestabständen wird validiert.
- Bei Schrauben mit Teilgewinde sind die Stärken nur für Konfigurationen angegeben, bei denen das Gewinde nicht mehr als 5 mm in das Holzelement unter dem Kopf hineinragt, um einen optimalen Anzug zu gewährleisten.
- Klausel (2) der EN1995-1-1:2004+A2:2014 Teil 8.3.1.2 zur Eindringtiefe wird bei dieser Berechnung ignoriert.
Charakteristische Beständigkeiten - gekreuztes Schraubenpaar
| Artikel | Charakteristische Beständigkeiten - gekreuztes Schraubenpaar | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträgerelement | Nebenträgerelement | Einschraubabstand | Kennwerte (Auszug/Knicken) Rv,k,Paar= min(Rw,k,paire ; Rbuck,k,Paar) [kN] | |||||||
| hj min [mm] | 1 Paar | 2 Paare | m [mm] | mi [mm] | 1 Paar | 2 Paare | ||||
| bj min [mm] | bj min 2 [mm] | Rw.k.pair [kN] | Rbuck.k.pair [kN] | Rw.k.pair [kN] | Rbuck.k.pair [kN] | |||||
| ESCRFT10.0X450 | 170 | 331 | 105 | 155 | 164 | 169 | 34.29 | 17.14 + 19.62 /kmod | 64 | 31.99 + 36.62 /kmod |
| ESCRFT10.0X500 | 187 | 366 | 105 | 155 | 181 | 186 | 38.71 | 19.35 + 19.62 /kmod | 72.2 | 36.12 + 36.62 /kmod |
| ESCRFT10.0X600 | 223 | 437 | 105 | 155 | 217 | 222 | 47.55 | 23.77 + 19.62 /kmod | 88.7 | 44.36 + 36.62 /kmod |
| ESCRFT10.0X800 | 293 | 578 | 105 | 155 | 287 | 292 | 56.57 | 28.28 + 19.62 /kmod | 105.6 | 52.78 + 36.62 /kmod |
| ESCRFT10.0X1000 | 364 | 719 | 105 | 155 | 358 | 363 | 56.57 | 28.28 + 19.62 /kmod | 105.6 | 52.78 + 36.62 /kmod |
