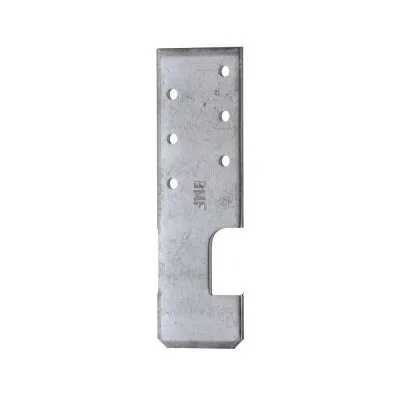

IPN-HE Anker - Réf. HE135
- ReferenzHE135
- Dicke4mm
- Herstellungfranzösisch
- MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
- MarkeSIMPSON Strong-Tie
- Breite (D)15mm
- Höhe (C)30mm
- Breite (B)40mm
- Bohrungen6Ø5
- Höhe (E)110mm

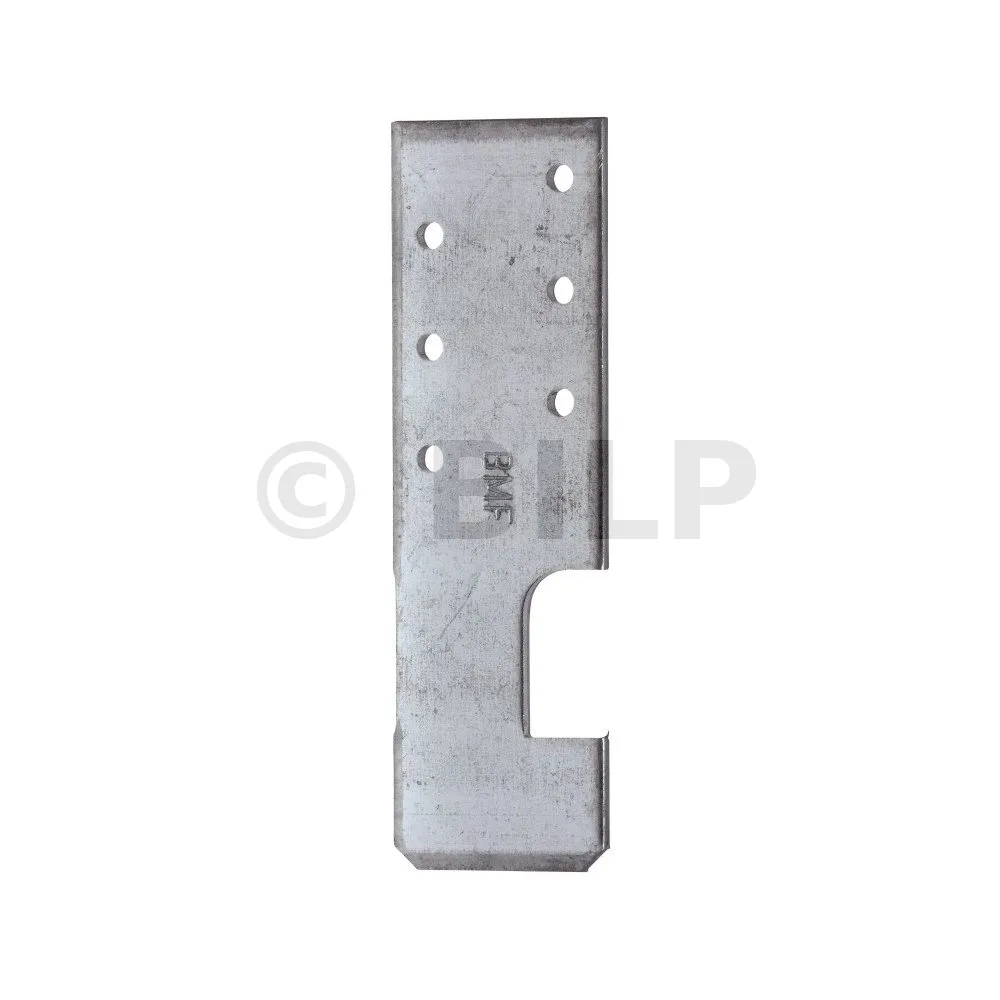

IPN-HE-Anker
Der IPN-Anker ermöglicht die Befestigung von Holzbalken an metallischen I-Trägern vom Typ IPN. Diese Befestigung wird durch Kerben gewährleistet.
Eigenschaften
Leistungserklärungen :FR-DoP-e07/0285
Technische Zulassungen :ETA-07/0285;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 4 mm.
Vorteile
- Ohne Befestigung am IPN befestigt.
Anwedungen
Träger
- IPN,
- Holzträger, ...
Anwendungsbereiche

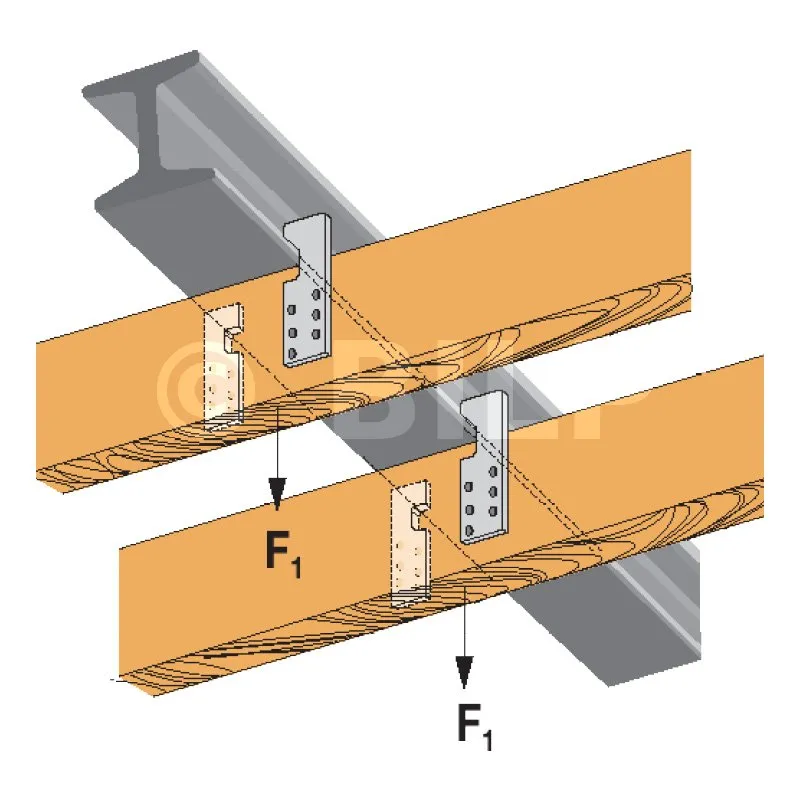

- Befestigung von Holzbalken an IPN-Träger,
- Befestigung von IPN-Träger auf Holzträger, ...
Technische Daten

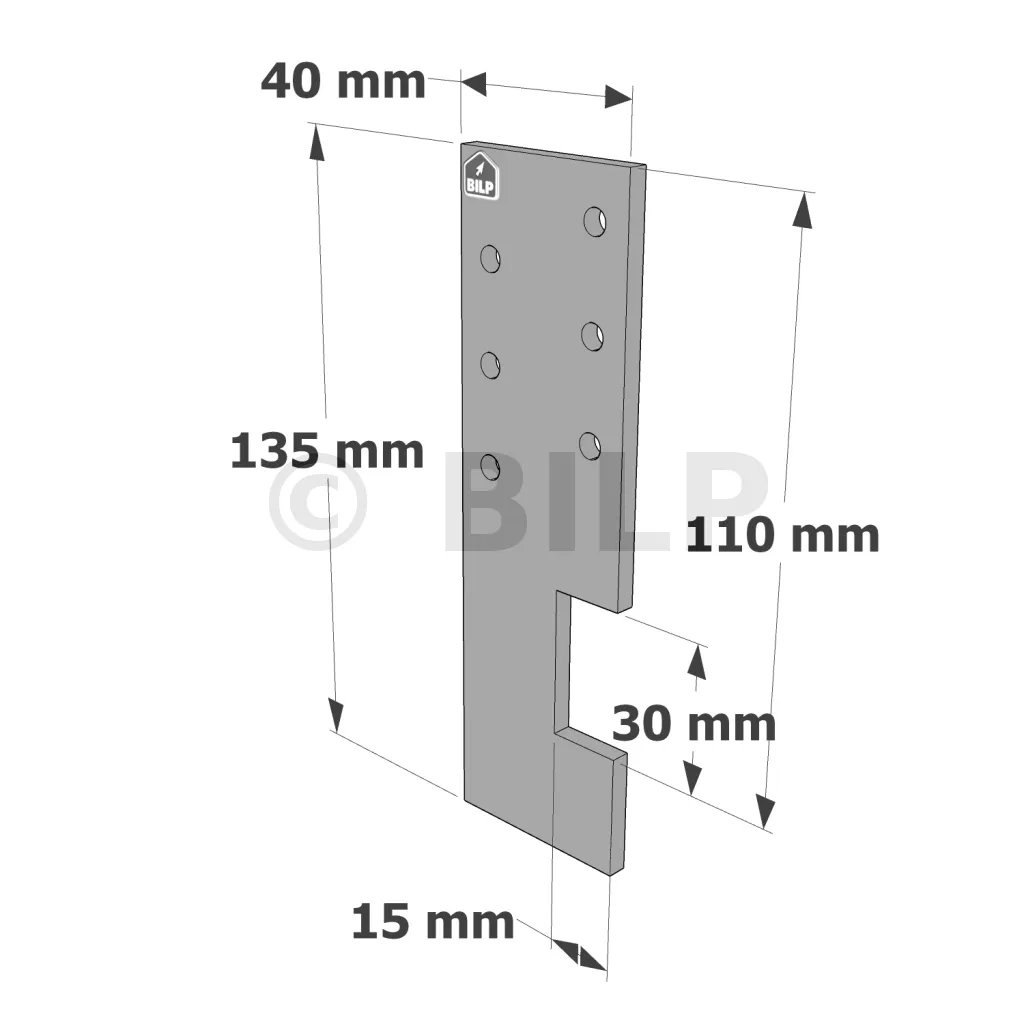

Abmessungen
| Referenzen | DB nr. | NOBB nr. | Abmessungen [mm] | Bohrungen | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | Dicke | Ø | Anzahl | |||
| HE135 | 1837230 | 46450297 | 135 | 40 | 30 | 15 | 4 | 5 | 6 |
| HE175 | 8977894 | 21593900 | 175 | 40 | 30 | 15 | 4 | 5+13 | 10+2 |

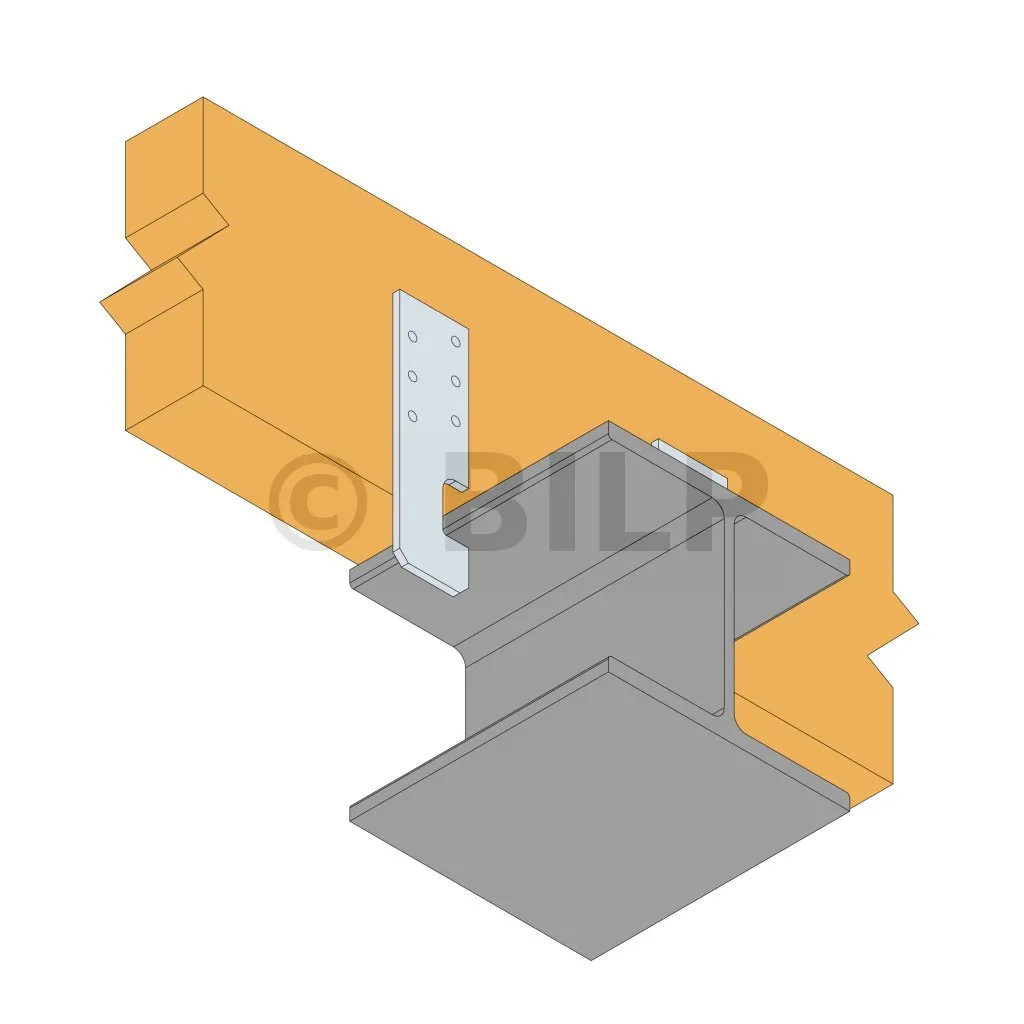

Installation
Befestigungen
