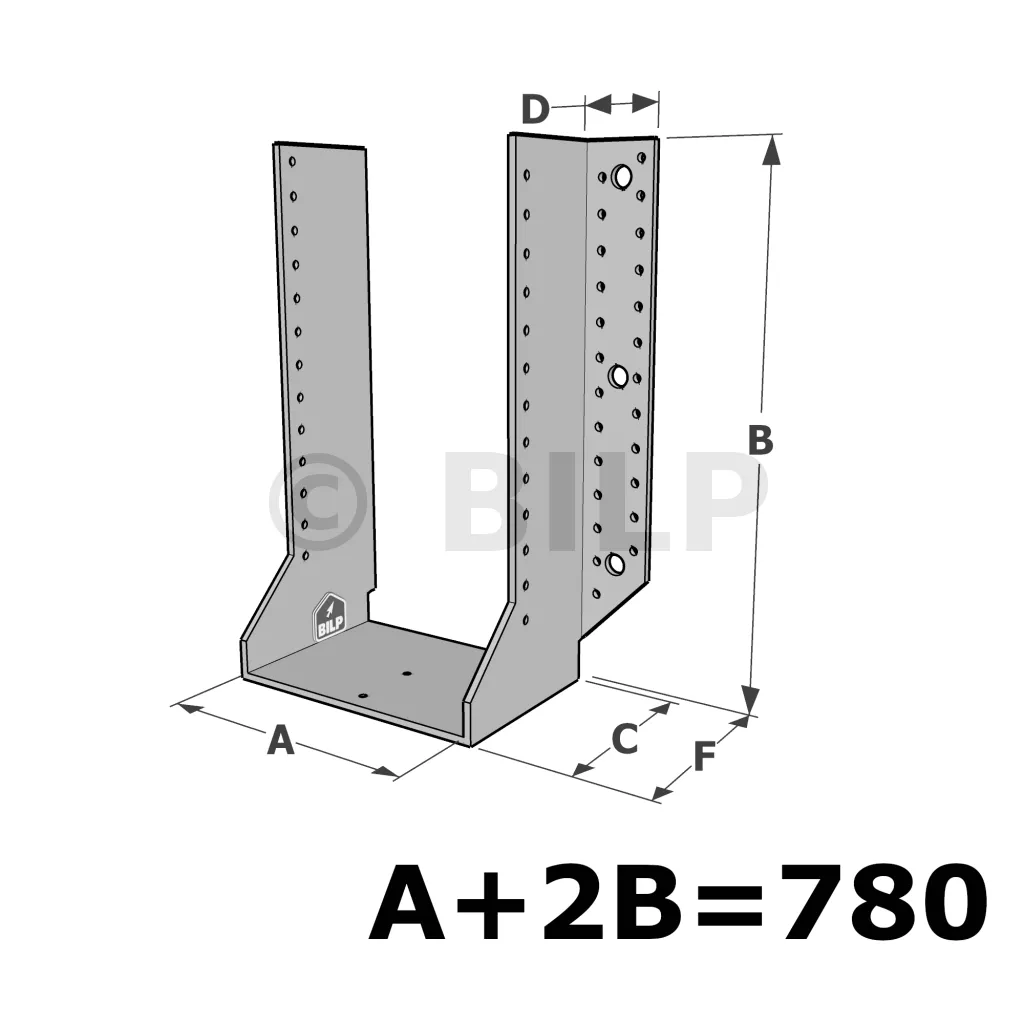

Große Balkenschuhe mit außenliegenden Schenkel, GSE CLASSIC-Sortiment (Dicke 4mm, Tiefe 110mm) - Réf. GSE780/4X-AL

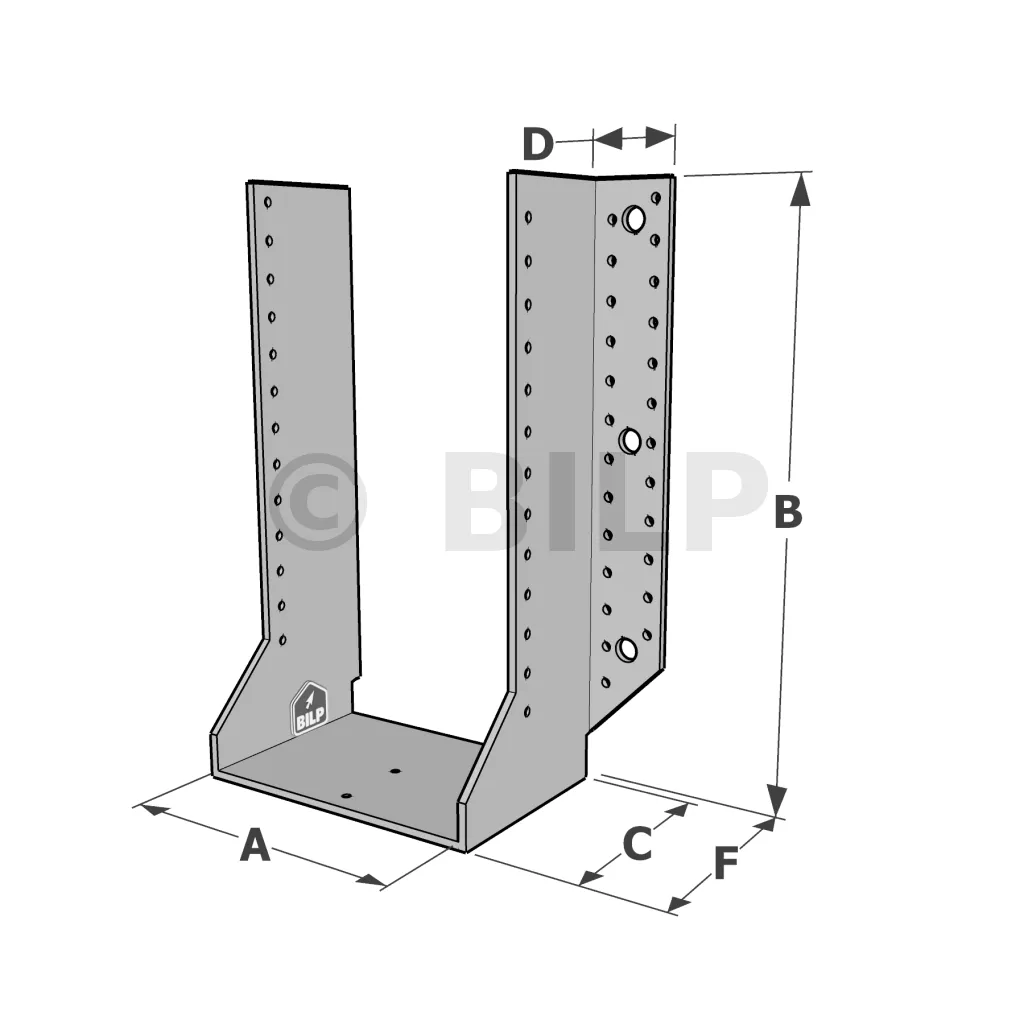

Große Balkenschuhe mit außenliegenden Schenkeln, GSE CLASSIC-Sortiment (Dicke 4mm)

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Material :

• Galvanisch verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346.
• Dicke : 4 mm.

Vorteile :

• Feuerwiderstand von 30 Minuten nach Eurocode 5,
• Schnelle und einfache Installation.
• Auswahl der Breiten entsprechend den angegebenen Bereichen.

Anwendungen

Träger :

• Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Beton, Stahl.
• Nebenträger : Massivholz, Verbundholz, Binder, Profile.

Anwedungsbereich :

• Balken, Pfetten.
• Glatte Tragbalken und Verkleidungspfosten.
• Sparrenlattung.
• Verstärkung von bestehenden Baugruppen.

Montage

Befestigungen
Um die Belastungen zu gewährleisten, müssen die verwendeten Nägel und Schrauben der ETA-04/0013 entsprechen. Die Befestigung auf starren Stützen erfordert die Verwendung von CE-gekennzeichneten Befestigungsmitteln, die Empfehlungen des Herstellers müssen beachtet werden.

An Nebenträger :

• Kammnägel CNA Ø4.0 x 50 mm.
• Kammnägel CNA Ø4.0 x 35 mm für Dicken kleiner als 64 mm.
• Schrauben CSA Ø5.0 x 40 mm.
• Schrauben CSA Ø5.0 x 35 mm für Dicken kleiner als 60 mm.
• Sonderfall von 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.

An Hauptträger :

Holzsubstrat :

• Kammnägel CNA Ø4.0 x 50 mm.
• Kammnägel CNA Ø4.0 x 35 mm für Dicken kleiner als 64 mm.
• Schrauben CSA Ø5.0 x 40 mm.
• Schrauben CSA Ø5.0 x 35 mm für Dicken kleiner als 60 mm.
• Sonderfall von 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.

Edelstahlsubstrat :

• Bolzen Ø12 (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).

Betonsubstrat :

• Mechanische Dübel : Bolzen WA M12-104/5.
• Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M12-150/35.

Hohlmauerwerks :

• Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M12-150/35 + Siebhülse SH M16-130.

Montage

An Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. präsentieren Sie den Balkenschuh und befestigen Sie die Schenkel auf jeder Seite vor,
3. stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Nebenträgers zu erleichtern,
4. schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Nebenträger im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Vollausnagelung.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Nebenträger anbringen,
2. Methode 2 : Markieren Sie die Position des Nebenträgers auf der Stütze, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Stütze mit einem geeigneten Bohrer auf,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an der Stütze,
5. Legen Sie den Balken im Balkenschuh vor und befestigen Sie ihn.

Totale Vernagelung auf Holzunterlage.

Die Gesamtvernagelung ermöglicht es, die volle Kapazität des Balkenschuhs zu erhalten. Alle Bohrungen werden verwendet.

Teilvernagelung auf Holzunterlage.

Diese Art der Vernagelung erlaubt es nicht, die volle Kapazität des Balkenschuhs zu erreichen. Es ist eine präzise Methode der Installation und spart Zeit auf der Baustelle.

Fixierung auf starrer Unterlage.
