T-Pfostenträger mit Steg zum Einbetonieren - Réf. PIG

AUF LAGER

Sofortiger Versand verfügbar für 4 Einheiten verfügbar.

31€²⁰

inkl. MWST / Pfostenträger

Referenz
PIG
Herstellung
französisch
Material
Stahl S235JR gemäß DIN EN 10025 feuerverzinkt gemäß DIN EN ISO 1461
Marke
SIMPSON Strong-Tie
Breite (A)
90mm
Bohrungen der Kopfplatte
4Ø8.5
Höhe (C)
110mm
Tiefe (B)
60mm
Höhe (F)
250mm
Durchmesser (G)
20mm
Dicke t1
8mm
Dicke t2
12mm
Maximal zulässige Belastung in Druckrichtung
3.66 Tonnen

T-Pfostenträger mit Steg zum Einbetonieren

Das PIG wird verwendet, um die Pfosten zu verankern und vor Verrottung zu schützen. Er muss in den Beton eingegossen werden.

Eigenschaften :

Technische Zulassungen :ETA-07/0285
Leistungserklärungen :FR-DoP-e07/0285

Material :

S235JR gemäß DIN EN 10025.
Finish Feuerverzinkung gemäß DIN EN ISO 1461,

Vorteile :

Lastaufnahme beim Anheben,
Einstellbare Höhe dank der zu verankernden Stütze,
Verbesserte Diskretion.

Anwendungen

Träger :

Hauptträger : Beton
Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

Pfosten für Vordächer und Pergolen
Pfosten für Verandas und Terrassen,
Konsolenpfosten...

Technische Daten

Abmessungen

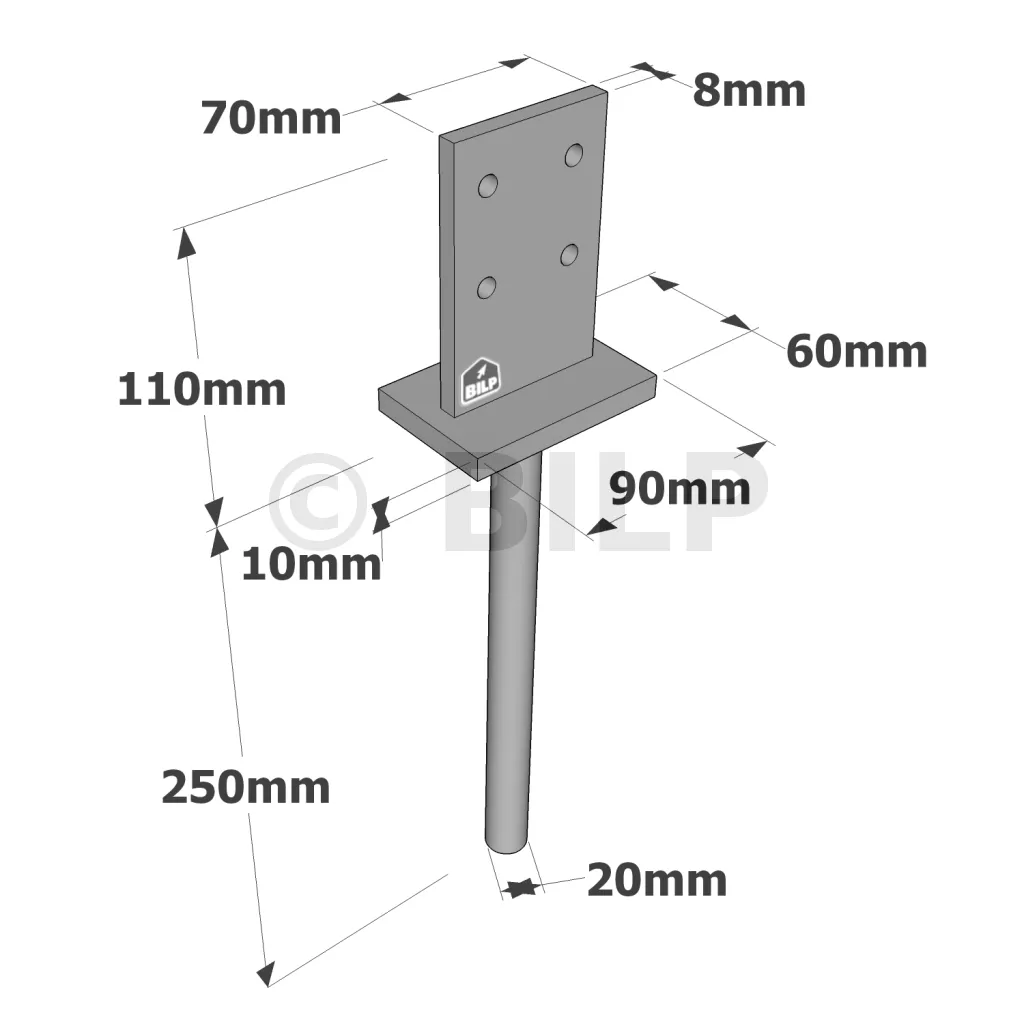

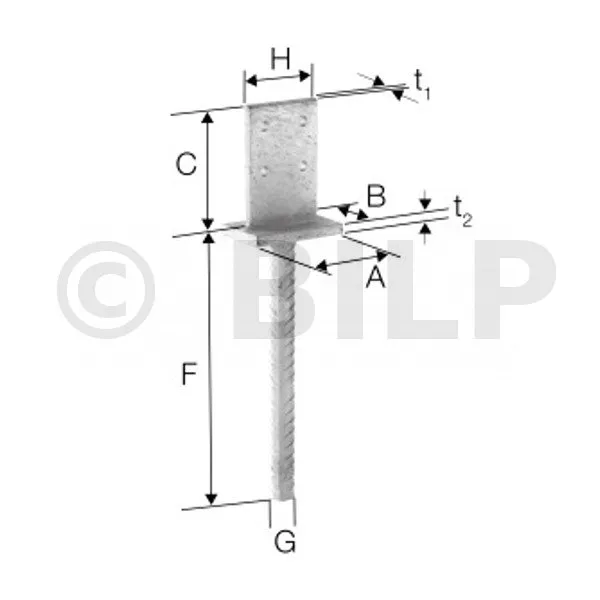

Referenzen	Abmessungen [mm]								Bohrungen der oberen Platte
	A	B	C	F	G	H	t1	t2	Ø8.5
PIG	90	60	110	250	20	70	8	10	4

Produktleistung

Referenzen	Befestigungen		Charakteristische Werte - Holz C24 [kN]
	Auf Pfosten		R1.k	R2.k				R3.k				R4.k
	Anzahl	Typ		Pfostenbreite [mm]				Pfostenbreite [mm]				Pfostenbreite [mm]
				60	80	100	120	60	80	100	120	60	80	100	120	140	160
PIG	4	STD8x L	54.5/kmod	13.8	16	18.7	20.7	min( 9.4 ; 7.9/kmod )	min( 10.9 ; 7.9/kmod )	min( 12.7 ; 7.9/kmod )	7.9/kmod	3.1	4.1	min( 5.9 ; 5.3/kmod )	min( 7.9 ; 5.4/kmod )	min( 9.4 ; 5.7/kmod )	6.3/kmod

vereinfachte charakteristische Werte

Referenzen	Befestigungen		Charakteristische Werte - Holz C24 [kN]
	Auf Pfosten		R1.k	R2.k				R3.k				R4.k
	Anzahl	Typ		Pfostenbreite [mm]				Pfostenbreite [mm]				Pfostenbreite [mm]
				60	80	100	120	60	80	100	120	60	80	100	120	140	160
PIG	4	STD8x L	77.8	13.8	16	18.7	20.7	9.4	10.9	11.3	11.3	3.1	4.1	5.9	7.9	8.1	9

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)) beruhen. Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.

Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Befestigungen
Auf Holzpfosten :

STD-Stabdübel8 oder Ø 8 mm-Bolzen.

Auf Beton :

Vergießen des Betonrundstabs Ø 20 mm in der Betonplatte mit AT-HP-Verbundmörtel.

Installation
Obere Platte :

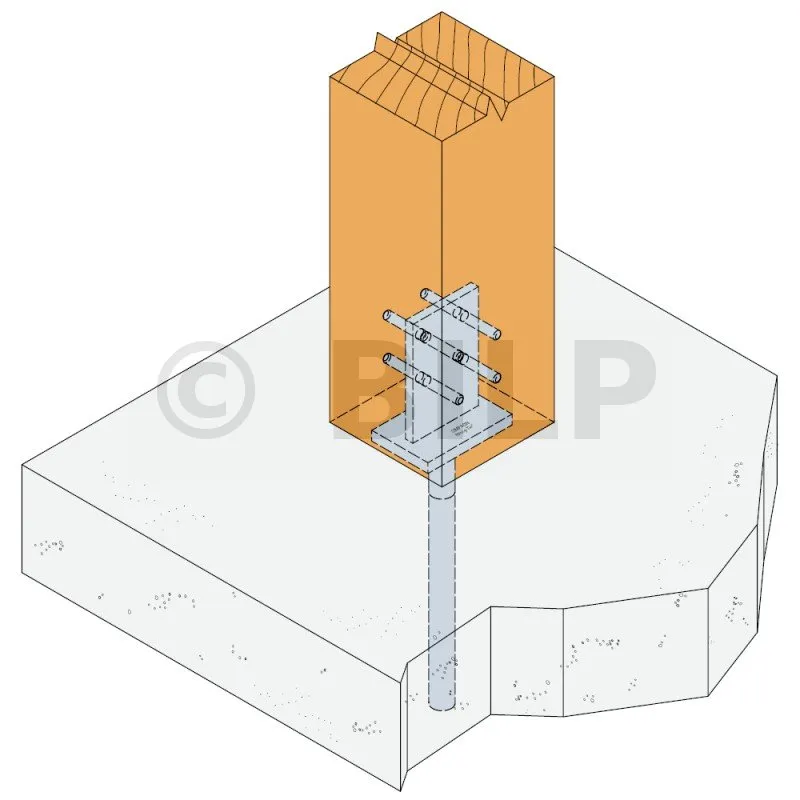

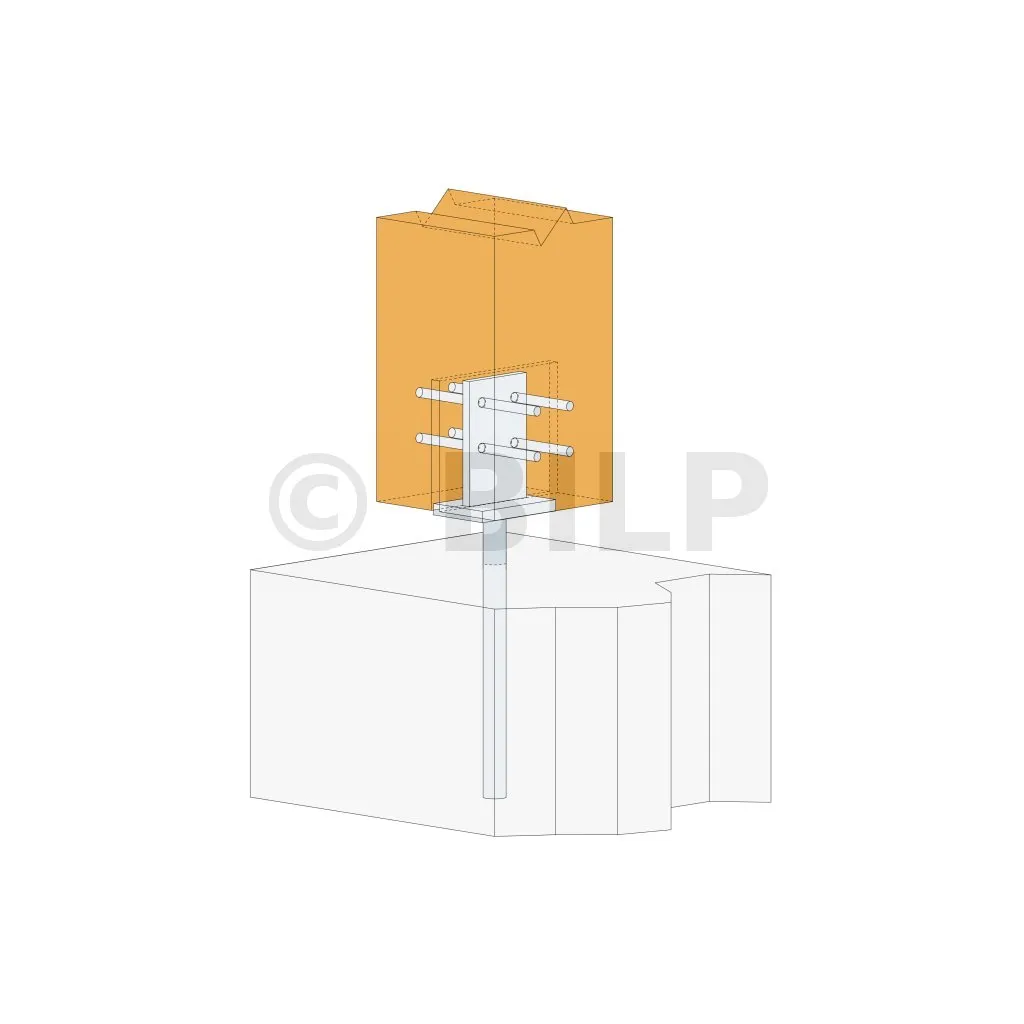

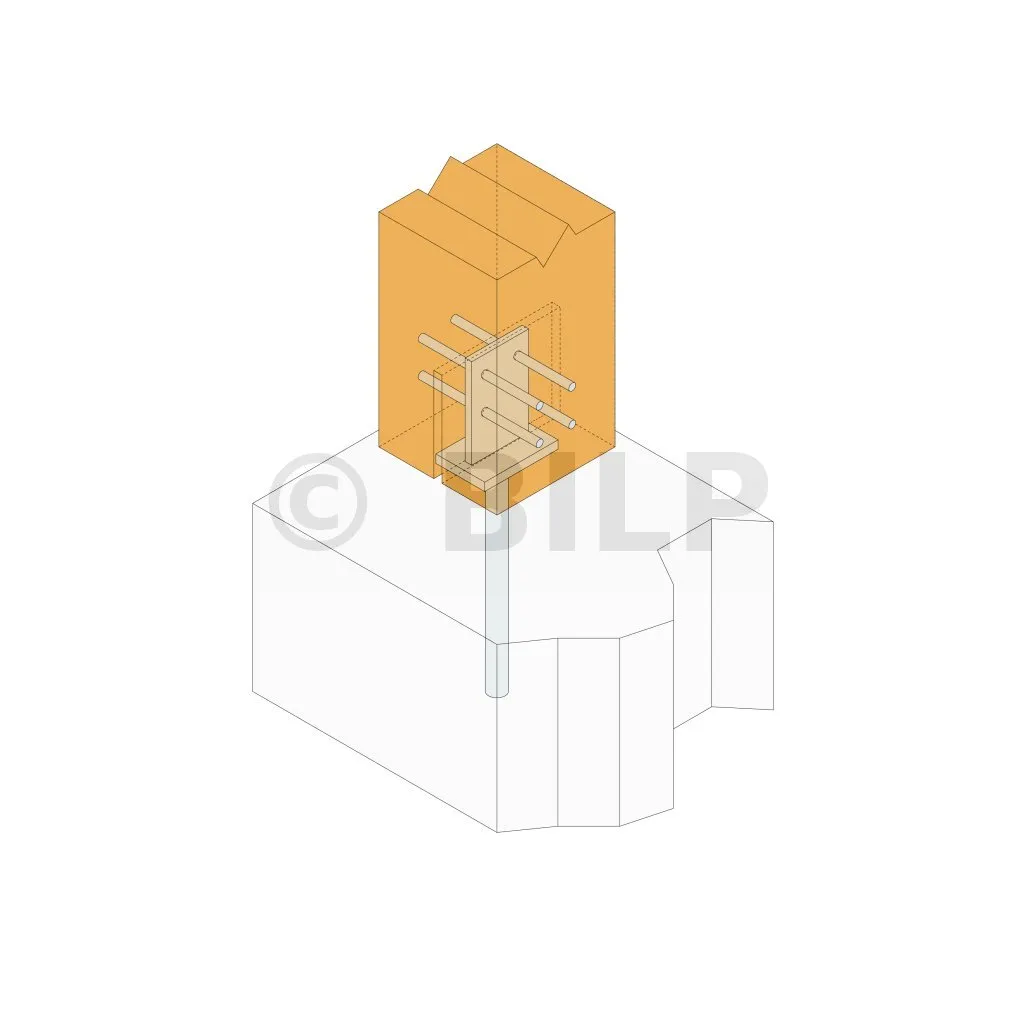

1. Einen vertikalen Einschnitt in den Kern des Pfostens machen (Breite entsprechend der Stegdicke).
2. Identifizieren Sie die Position der Stabdübel (oder Bolzen) an den Flanschen des Pfostens.
3. Bohren Sie quer durch den Pfosten, um die Stabdübel einzusetzen. (Bohrdurchmesser abhängig vom Durchmesser der Stabdübel).
4. Positionieren Sie den Pfostenträger als Steg und stecken Sie die Stabdübel ein.

Fußplatte :
1. Befestigen Sie den Pfostenträger am Pfosten,
2. Bohren Sie senkrecht in die Halterung, mit dem empfohlenen Durchmesser und der empfohlenen Tiefe,
3. Setzen Sie den Pfosten auf und befestigen Sie ihn mit einer Schraube am Boden,
4. Der Pfostenträger kann auch in den Beton eingegossen werden, wenn dieser gegossen wird.
