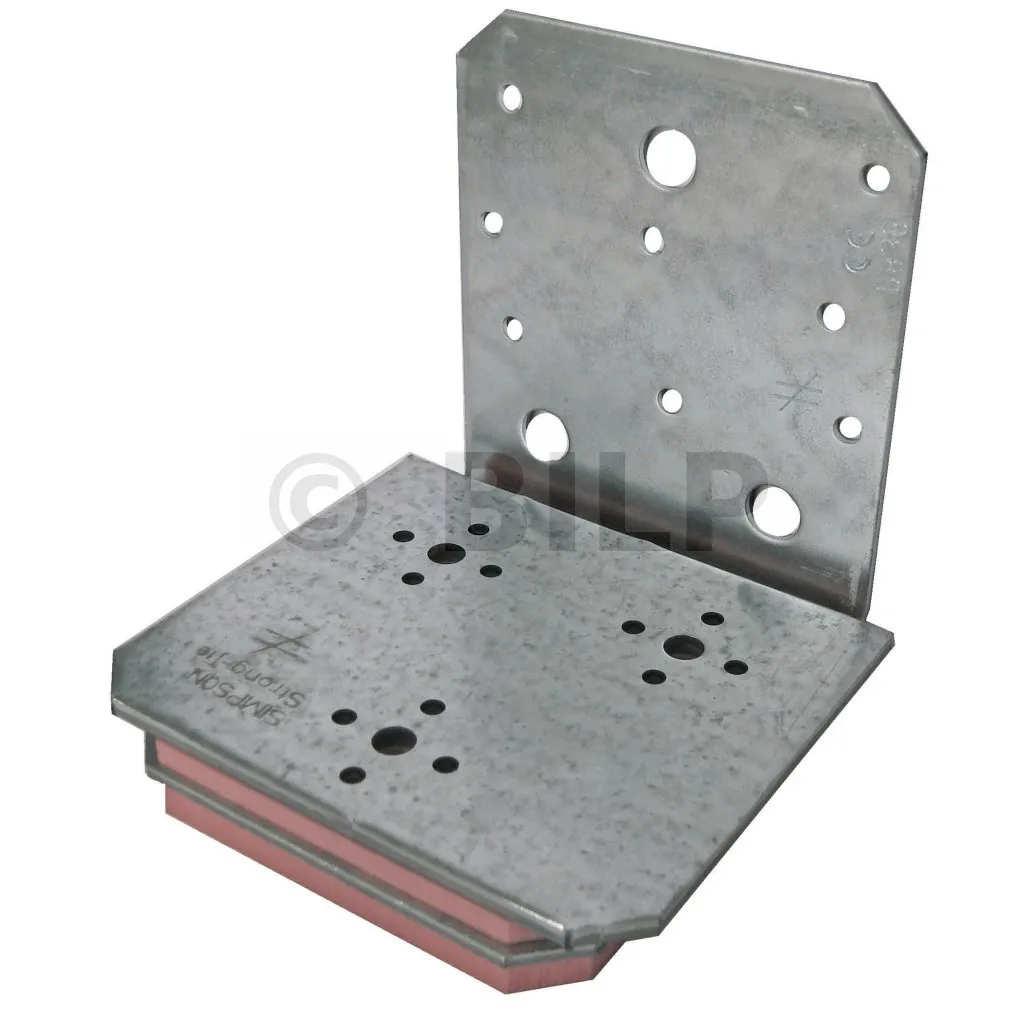

Schallschutzwinkel - Réf. ABAI105

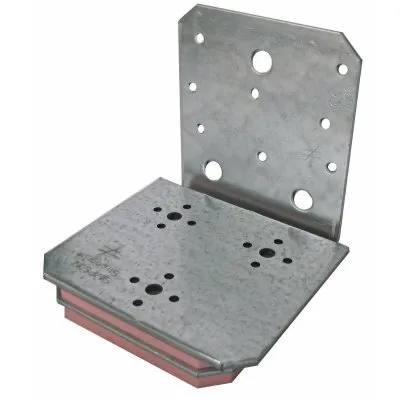

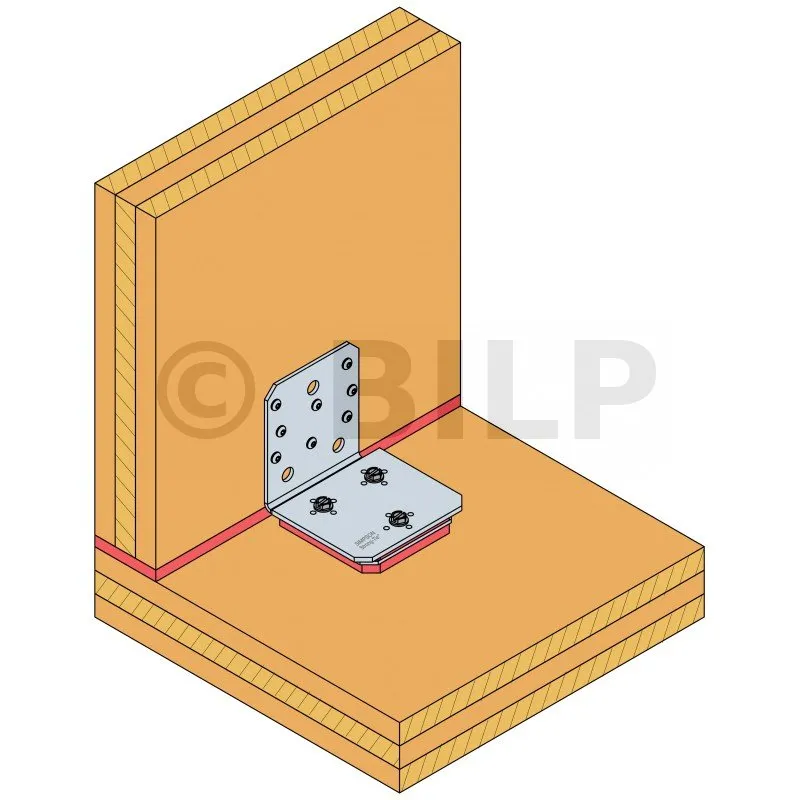

Der Schallschutzwinkel ABAI ist ein innovativer Bügel, weil er einen klassischen Winkelverbinder mit einem schalldämmenden Material, Sylodyn®, kombiniert. Er ermöglicht die Verbindung von Wand- und Bodenelementen aus Mehrschichtplatten (CLT) und garantiert gleichzeitig die Schalldämmung zwischen diesen Bauteilen dank eines 12 mm breiten Streifens aus Sylodyn®, der unter dem Winkel vorinstalliert ist.
- ReferenzABAI105
- Breite-
- Dicke3mm
- Höhe113mm
- Länge400mm
- HerstellungFrançaise
- MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 und Sylodyn® : Polyurethan Sylomer® SR220.
- MarkeSIMPSON Strong-Tie
- Breite (A)113mm
- Tiefe (C)90mm
- Breite (D)106mm
- Breite (B)103mm
- Bohrungen der Lasche B3Ø7
- Bohrungen der Lasche A8Ø5 - 3Ø11
- Dicke (E)18mm
- Länge (A)-
- Tiefe103mm
Merkmale
Technische Zulassung :ETA-06/0106
Leistungserklärungen :DE-DoP-e06/0106
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Sylodyn® : Polyurethan Sylomer® SR220.
Vorteile
- Reduktion der Schallübertragung zwischen den Bauteilen der Konstruktion,
- Verbesserte Luftdichtheit : Vorhandensein von 12 mm Sylodyn®-Dämmstreifen unter den Außenwänden,
- Schnell zu implementierende Lösung.
Anwendungen
Träger
- Hauptträger : Massivholz, verleimtes Schichtholz, Kreuzlagenholz.
- Nebenträger : Massivholz, verleimtes Schichtholz, Kreuzlagenholz.
Anwendungsbereiche
- Anschluss und Schalldämmung von Wänden und Böden,
- Montage von CLT-Paneelen.
Technische Datenblatt
Abmessungen

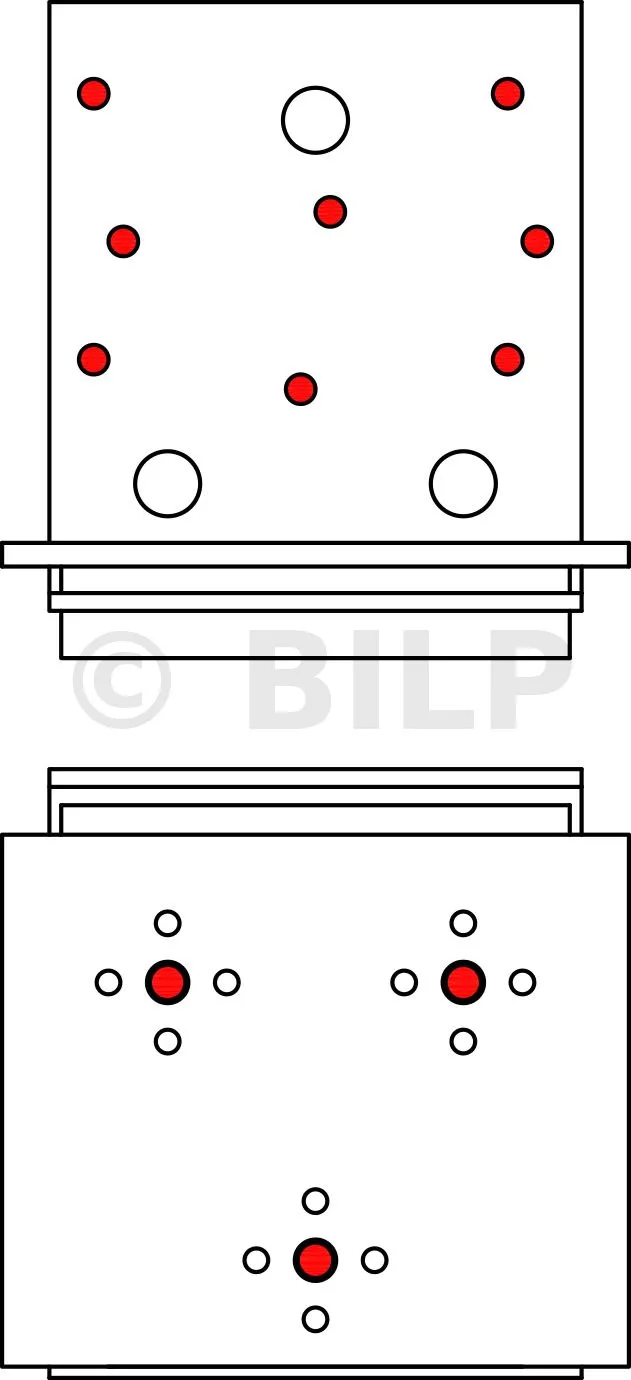

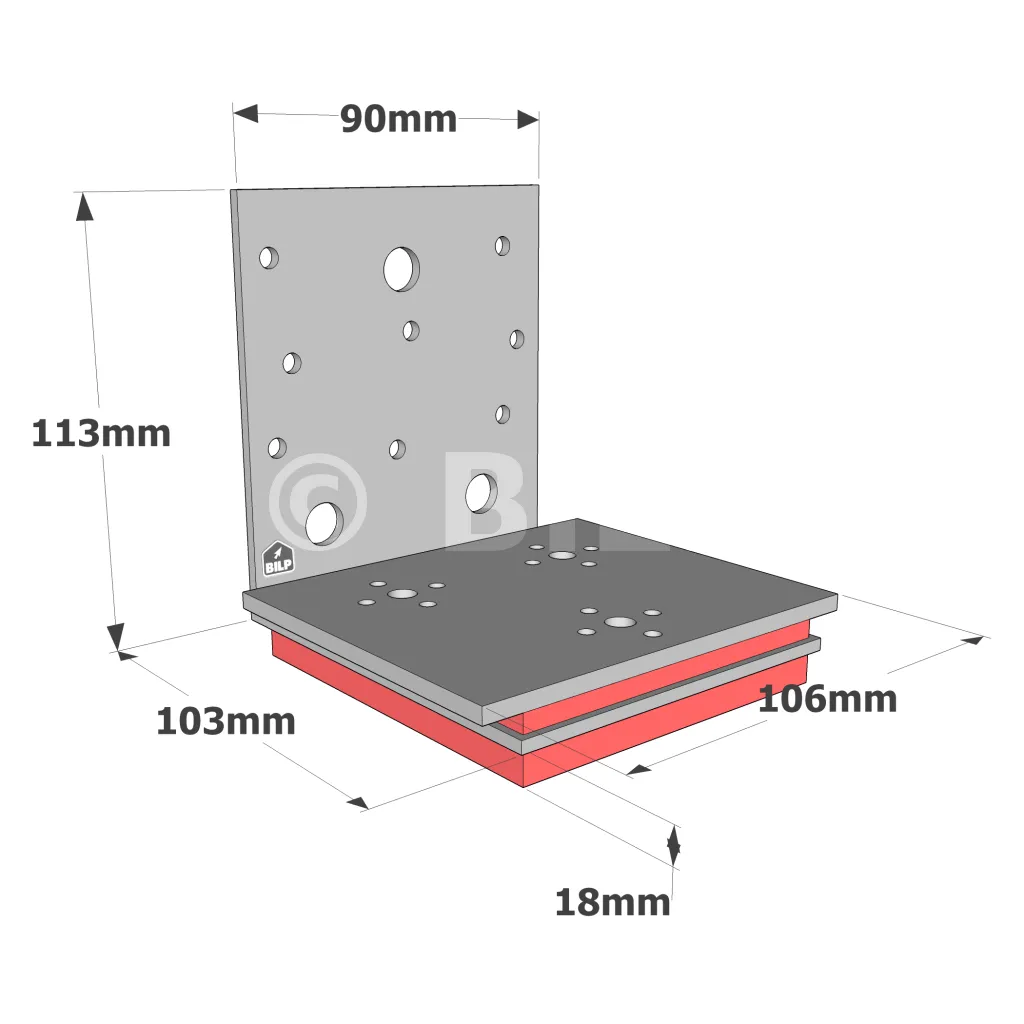

| Artikel | Abmessungen [mm] | Bohrung des Schenkels A | Bohrung des Schenkels B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 | Ø11 | Ø7 | |
| ABAI105 | 113 | 103 | 90 | 106 | 18 | 3 | 8 | 3 | 3 |
Zu befestigen mit der Schraubenreferenz SDS25600MB.
Charakteristische Tragfähigkeit
| Artikel | Charakteristische Tragfähigkeit - Holz-Holz-Verbindungen - Vollausnagelung | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - C24-Holz-Holz-Verbindungen - 1 Winkelverbinder [kN] | Verschiebungsmodul Kser bei Lastrichtung : [kN/mm] | ||||||||||
| Schenkel A | Schenkel B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Menge | Typ | Menge | Typ | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,0/kmod | 2,0/kmod | 3,3/kmod | 2,3/kmod | 0.8 | 0.68 | 1.16 | 0.8 |
Vereinfarte charakteristische Tragfähigkeit - Holzverbindung auf starrem Träger - 1 Winkelverbinder
| Artikel | Charakteristische Tragfähigkeit - Holz-Holz-Verbindung - Vollausnagelung | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Vereinfarte charakteristische Tragfähigkeit - C24-Holz-Holz-Verbindungen- 2 Winkelverbinder [kN] | Verschiebungsmodul Kser bei Lastrichtung : [kN/mm] | ||||||||||
| Schenkel A | Schenkel B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Menge | Typ | Menge | Typ | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,2 | 2,2 | 3,7 | 2,6 | 0.8 | 0.68 | 1.16 | 0.8 |
Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Nutzungsklasse beruhen (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)). Andere Ladezeiten und Leistungsklassen entnehmen Sie bitte dem ETE.

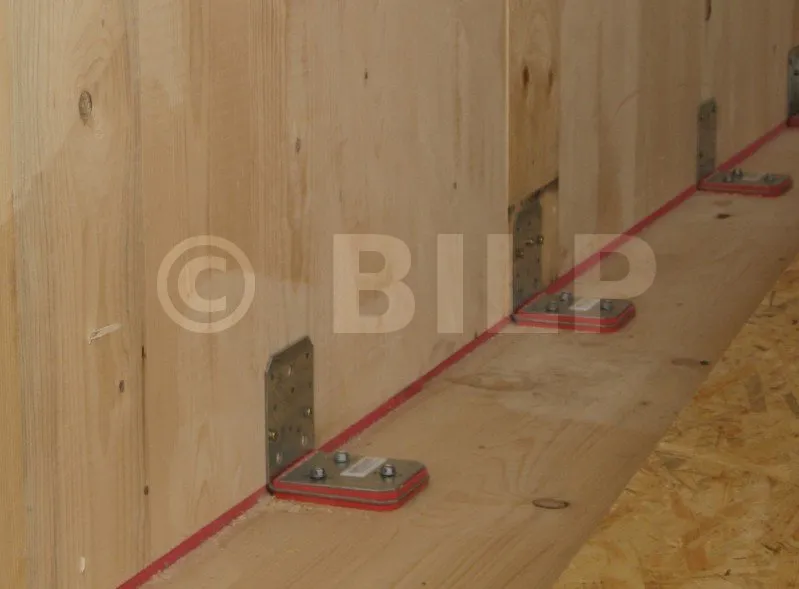

Umsetzung

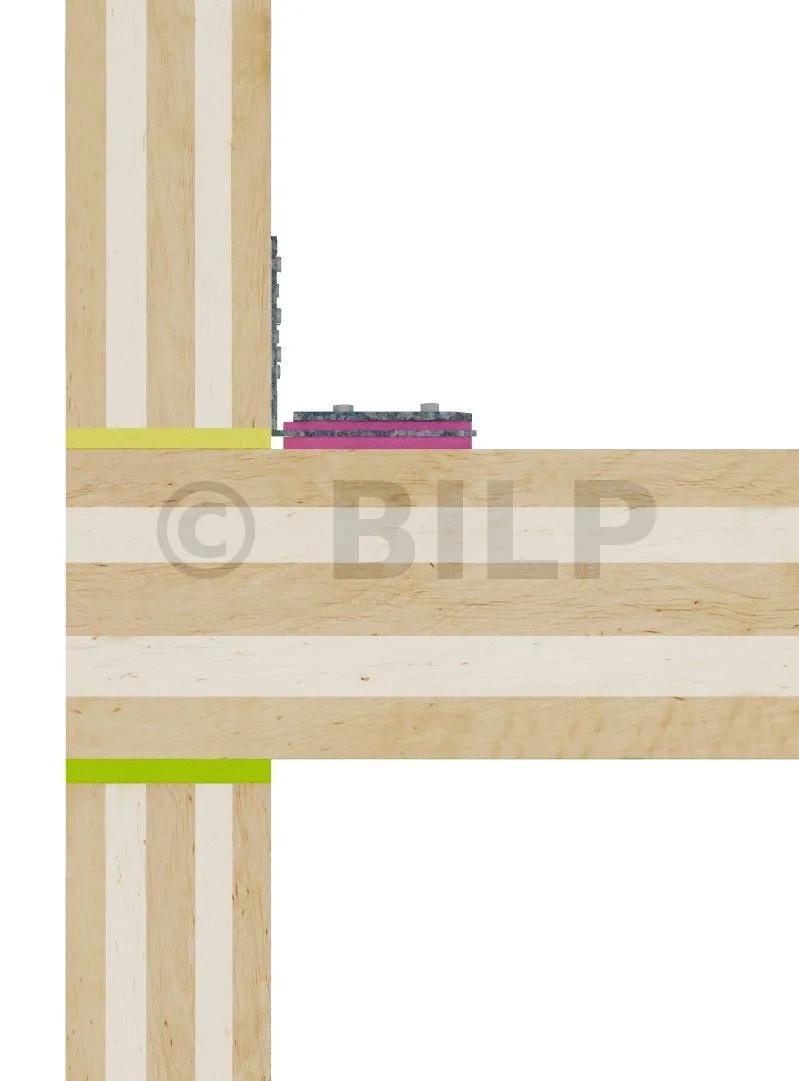

Installation

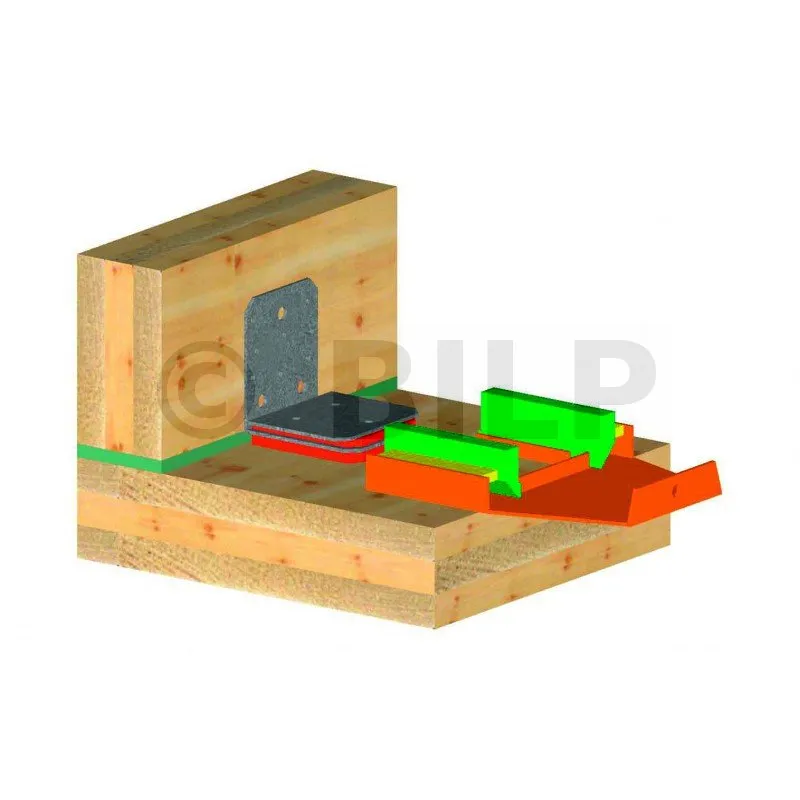

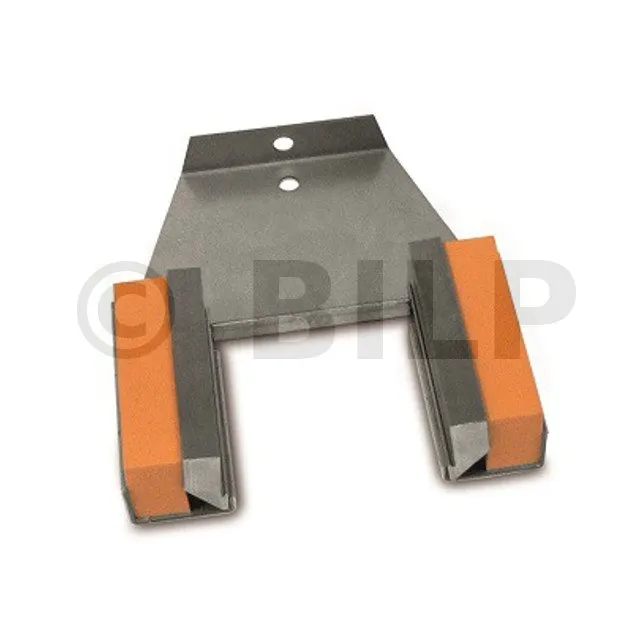

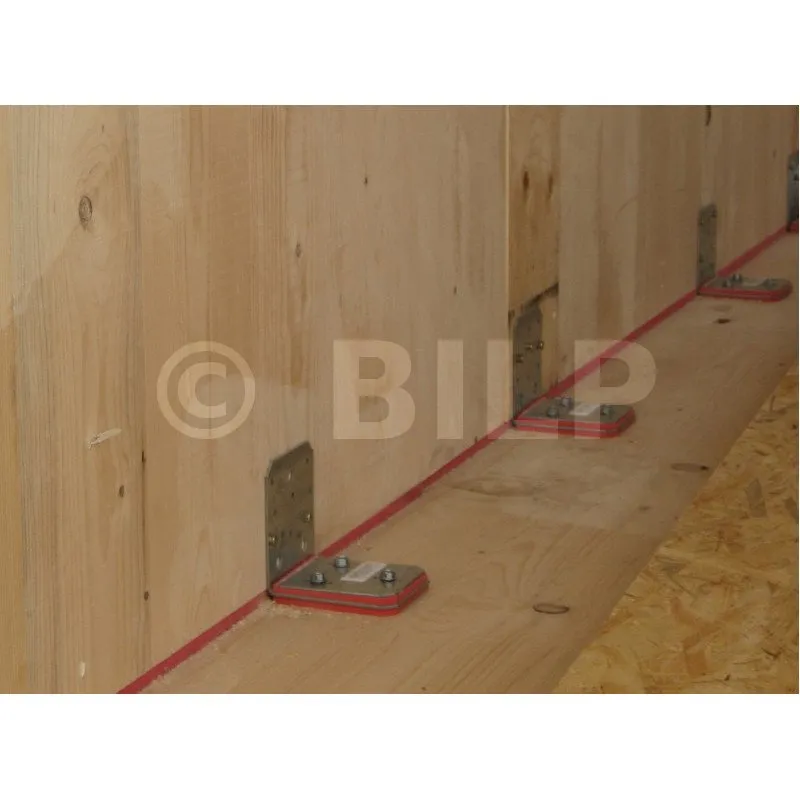

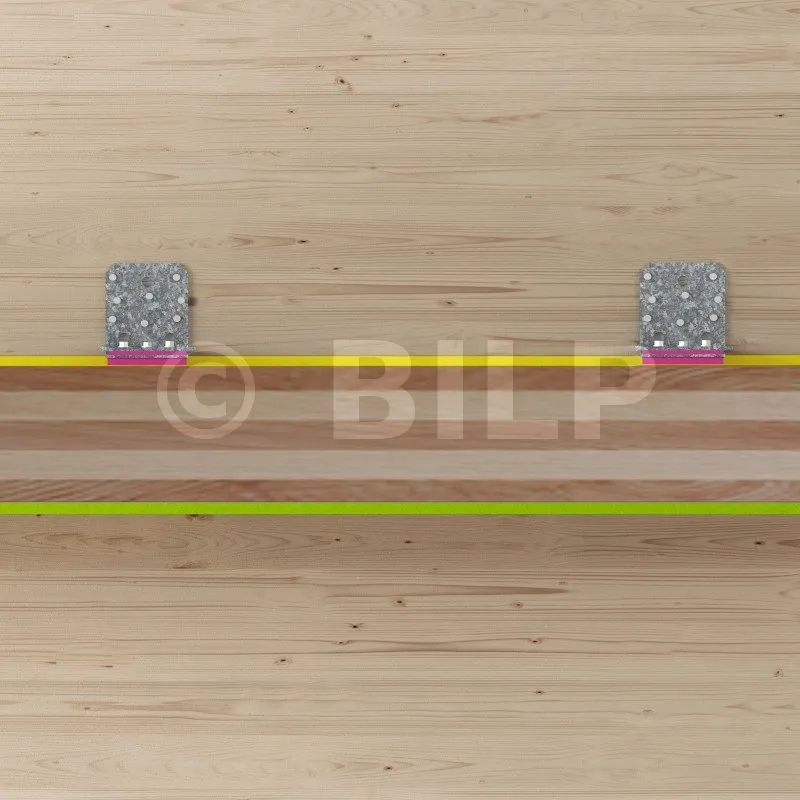

Für absolute Effizienz ist das Vorhandensein eines Sylodyn®-Streifens unter den CLT-Wandpaneelen zwingend erforderlich. Die Auswahl der Sylodyn® Streifen hängt vom Gewicht der Wand ab (siehe Tabelle unten). Zur besseren Montage des ABAI-Winkelverbinders ist eine Montageschablone (Ref. MOABAI) erhältlich. Sie verhindert das Zusammendrücken des Sylodyn®-Streifens unter dem Winkelverbinder.
| Model | Streckenlast (kN/m) | Kompression (N/mm²) | Quetschung (mm) | Farbe | |||
|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | ||
| SYLO-NB-100 | 1 | 7.5 | 0.01 | 0.08 | 0.1 | 1.0 | Rot |
| SYLO-NC-100 | 7.5 | 15 | 0.08 | 0.15 | 0.5 | 1.1 | Gelb |
| SYLO-ND-100 | 15 | 35 | 0.15 | 0.35 | 0.5 | 1.3 | Grün |
| SYLO-NE-100 | 35 | 75 | 0.35 | 0.75 | 0.6 | 1.3 | Blau |
| SYLO-NF-100 | 75 | 150 | 0.75 | 1.5 | 0.7 | 1.3 | Lila |
| SYLO-NB-150 | 1.5 | 11 | 0.01 | 0.08 | 0.1 | 1.0 | Rot |
| SYLO-NC-150 | 11 | 23 | 0.08 | 0.15 | 0.5 | 1.1 | Gelb |
| SYLO-ND-150 | 23 | 54 | 0.15 | 0.35 | 0.5 | 1.3 | Grün |
| SYLO-NE-150 | 54 | 118 | 0.35 | 0.75 | 0.6 | 1.3 | Blau |
| SYLO-NF-150 | 118 | 230 | 0.75 | 1.5 | 0.7 | 1.3 | Lila |
Empfohlene Befestigungselemente :
Schenkel B :
- Kammnägel CNA Ø4,0x60.
- CSA-Schrauben Ø5,0x50 mm.
- Bolzen Ø10.
- Sechskant-Holzschrauben Ø10.
Schenkel C :
- Schrauben SDS25600 (Abmessungen Ø6,4x152 mm).
Technische Daten
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
