Hartholz-Terrassenschraube – DSPROA45,5X50 - Réf. 74287
- Referenz74287
- HerstellungFranzösisch
- MarkeSIMPSON Strong-Tie
- Durchmesser des Kopfs6.5mm
- Gewindelänge22.5mm
- KopfformT-25
- Leistung4.4m²/Packung

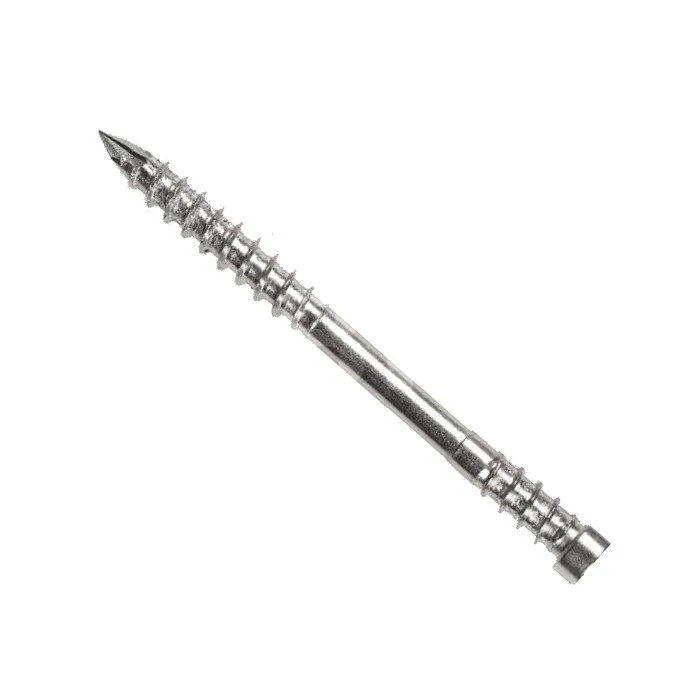

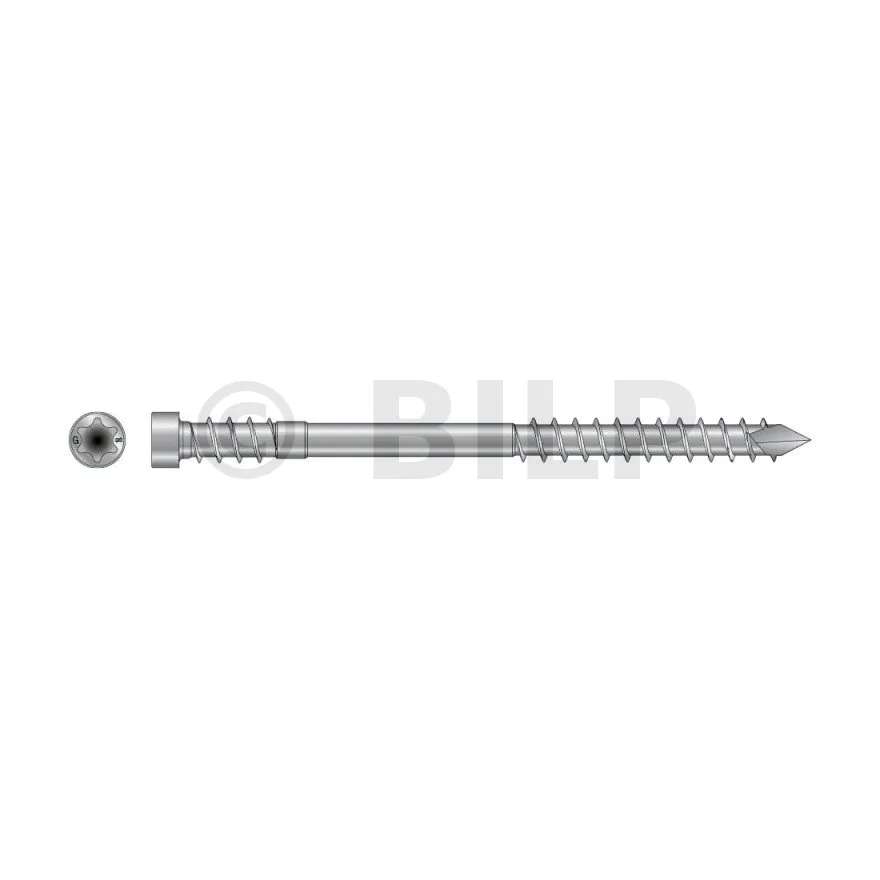

Terrassenschrauben für Laubhölzer DSPROA4
Die DSPRO A4 Hartholz-Terrassenschraube wird für die Montage von Exotenholz-Terrassendielen empfohlen.
Merkmale
Leistungserklärungen :FR-DoP-h17-0016-S1.0.pdf;
Material
- Rostfreier Stahl A4 (316) gemäß EN 10088.
Vorteile
- Zylinderkopf : diskrete Ausführung,

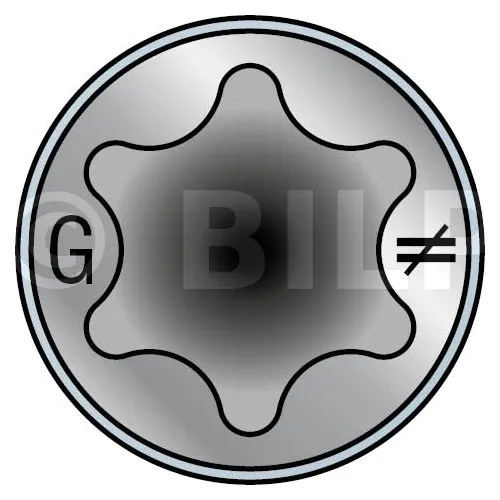

- Tiefer Sternantrieb : besserer Halt des Antriebs : ideal für 90°- und 45°-Anwendungen,
- Doppeltes Gewinde : besserer Dielenmechanismus,
- Asymmetrisches Grobgewinde : hohe Zugfestigkei
- Gekerbtes Gewinde : bessere Staubabsaugung,
- 4-seitige Pfeilspitzen : kein Vorbohren des Holzes notwendig,
Anwendungen
Träger
- Tropen- und Nadelhölzer
Anwendungsbereiche

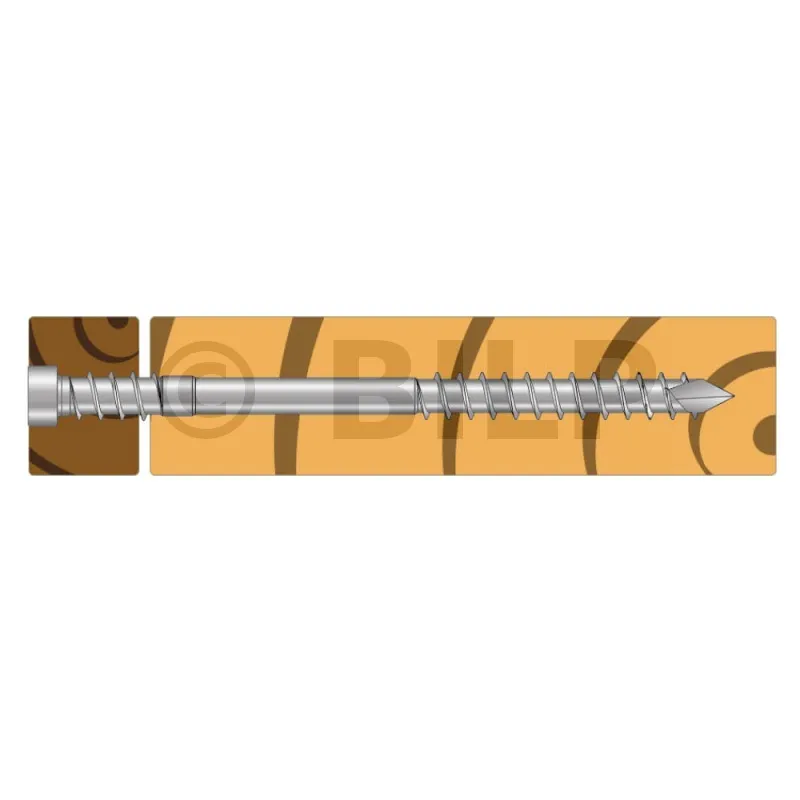

- Befestigung von Terrassendielen aus Exoten- und Weichholz an Lagerhölzer aus Exoten- und Weichholz
Empfohlene Anzahl von Schrauben pro m² gemäß DTU51.4
| Dielenbreite [mm] | |||||
|---|---|---|---|---|---|
| Unterkonstruktionachsabstand | 90 | 100 | 120 | 140 | 160 |
| 40 cm | 56 | 50 | 42 | 37 | 32 |
| 45 cm | 50 | 45 | 38 | 33 | 29 |
| 50 cm | 45 | 40 | 34 | 29 | 26 |
| 55 cm | 41 | 37 | 31 | 27 | 24 |
| 60 cm | 37 | 34 | 28 | 25 | 22 |
| 65 cm | 35 | 31 | 26 | 23 | 20 |
| 70 cm | 32 | 29 | 24 | 21 | 19 |
Hinweis : Zwischen den Platten wurde ein Abstand von 5 mm berücksichtigt. Bei der Berechnung wurde eine Marge von +5% berücksichtigt. Bei Platten <180 mm werden 2 Schrauben pro Platte verwendet. Für Platten ≥180 mm werden 3 Schrauben pro Platte empfohlen.
Technsische Daten
Abmessungen
| Artikel | Artikelcode | Abmessungen [mm] | Bit | Verpackung | m² /Packung | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg1 | lg2 | |||||
| DSPROA4 5.5x50 | 74287 | 5.5 | 50 | 6.5 | 3.8 | 22.5 | 10.5 | T-25 | 150 | 4.4 |

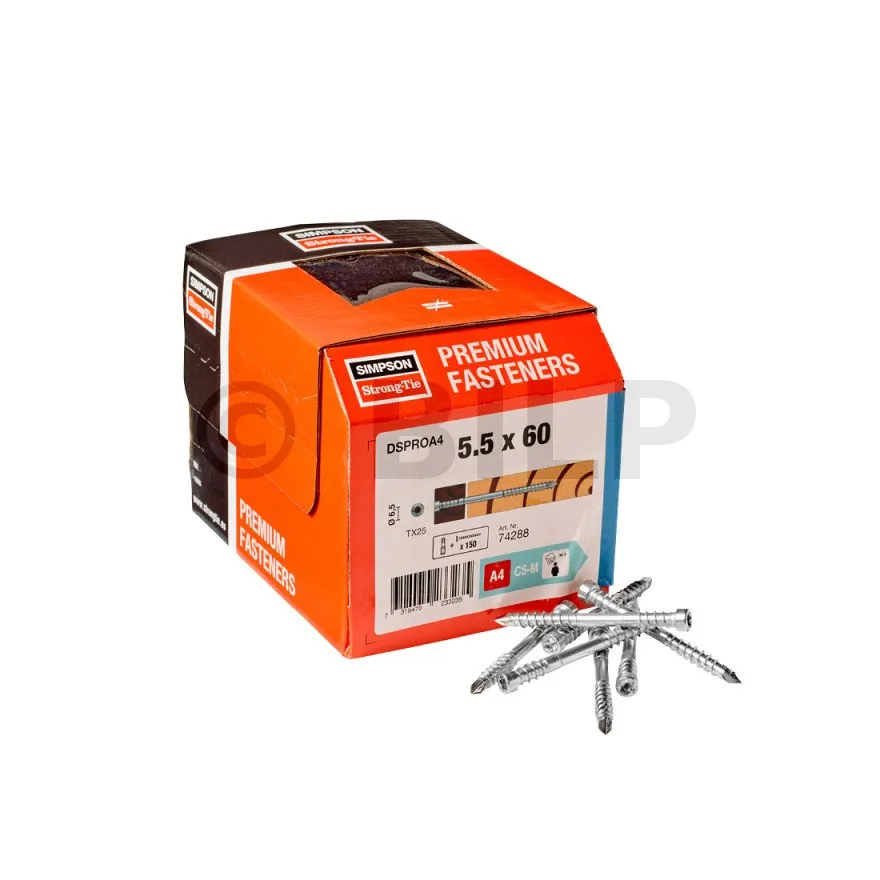

| DSPROA4 5.5x60 | 74288 | 5.5 | 60 | 6.5 | 3.8 | 27.5 | 10.5 | T-25 | 150 | 4.4 |
| DSPROA4 5.5x70 | 74289 | 5.5 | 70 | 6.5 | 3.8 | 32.5 | 10.5 | T-25 | 150 | 4.4 |
| DSPROA4 5.5x80 | 74290 | 5.5 | 80 | 6.5 | 3.8 | 37.5 | 10.5 | T-25 | 150 | 4.4 |
Charakteristsische Merkmale
| Artikel | Charakteristsische Merkmale | ||||
|---|---|---|---|---|---|
| Charakteristisches plastisches Fließmoment - My,k [Nm] | Charakteristischer Parameter des Auszugswiderstands - fax,k,90° [N/mm²] | Charakteristischer Widerstandsparameter an der Kopfdurchführung - fhead,k [N/mm²] | Charakteristische Zugfestigkeit - ftens,k [kN] | Torsionsverhältnis | |
| DSPROA4 5.5x50 | 7585 | 12.8 | 31.8 | 7.8 | 3.8 |
| DSPROA4 5.5x60 | 7585 | 12.8 | 31.8 | 7.8 | 3.8 |
| DSPROA4 5.5x70 | 7585 | 12.8 | 31.8 | 7.8 | 3.8 |
| DSPROA4 5.5x80 | 7585 | 12.8 | 31.8 | 7.8 | 3.8 |
Umsetzung
Im Allgemeinen erfordert die DSPROA4-Schraube kein Vorbohren des Holzes. Bei Tropenhölzern ist es ratsam, je nach Dichte des Holzes Versuche durchzuführen. Dann kann ein Vorbohren erforderlich sein.
