Balkenschuh mit verstellbarem Winkel zwischen 10° und 30° oder zwischen 15° und 30° - Réf. S1030G/38/2
Balkenschuh mit verstellbarem Winkel zwischen 10° und 30° oder zwischen 15° und 30°

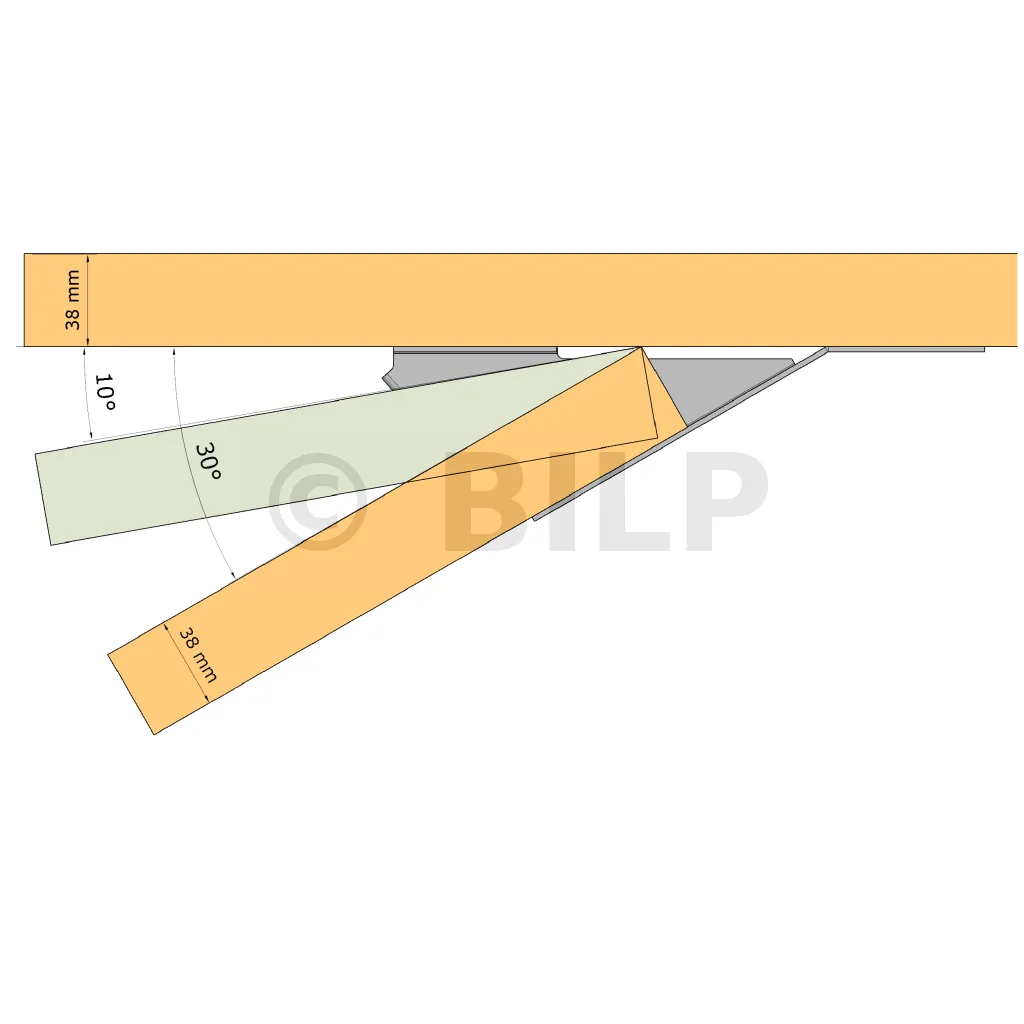

Der Holzbalkenschuh mit variablem Winkel für Dachstühle wurde für Verbindungen zwischen 10° und 30° oder 15° und 30° entwickelt. Er ist für Dachstühle (38 mm) und doppelte Dachstühle (80 mm) erhältlich.
Eigenschaften :
Leistungserklärungen :FR-DoP-e08/0053
Technische Zulassungen: ETA-08/0053
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 2 mm
Vorteile :
- Große Flexibilität bei der Verwendung, zwischen 10° und 30° für den S1030 und zwischen 15° und 30° für den S1530.
Anwendungen
Träger :
- Hauptträger : Holz, Beton, Stahl.
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereich :
- Pfetten,
- Balken,
- 1/2 Binder,
- Grate.
Technische Bereiche

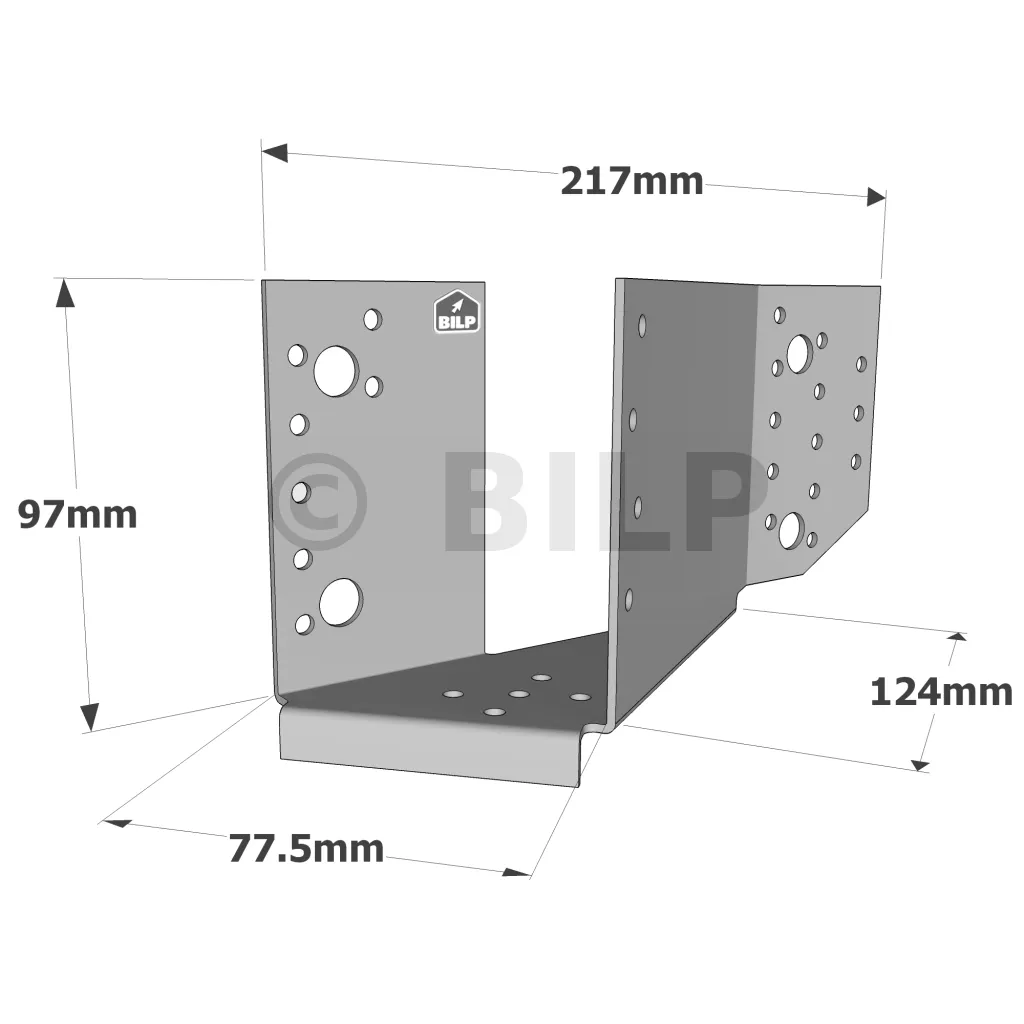

Abmessungen
| Artikel | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | |
| S1030D/38/2 | 77.5 | 97 | 124 | 217 | - | 2 | 20 | 4 | 9 |
| S1030G/38/2 | 77.5 | 97 | 124 | 217 | - | 2 | 20 | 4 | 9 |
| S1530D/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 |
| S1530G/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 |
Charakteristische Werte - Holz auf Holz - Vollausnagelung
| Artikel | Abmessungen des Trägers [mm] | Charakteristische Werte - Holz auf Holz - Vollausnagelung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Fixations | Charakteristische Werte - Holz C24 [kN] | |||||||||||
| Min. | Max. | Min. | Max. | Hauptträger | Nebenträger | R1.k | R2.k | |||||||
| Anzahl | Typ | Anzahl | Typ | Winkel 10°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Winkel 30°-CNA4,0x35 | Winkel 10°-CNA4,0x35 | Winkel 15°-CNA4,0x35 | Winkel 30° - CNA4,0x35 | |||||
| S1030D/38/2 | 36 | 40 | 97 | - | 20 | CNA4,0x35 | * | CNA4,0x35 | 9 | 8.7 | 8.4 | 2.2 | 3 | 3.9 |
| S1030G/38/2 | 36 | 40 | 97 | - | 20 | CNA4,0x35 | * | CNA4,0x35 | 9 | 8.7 | 8.4 | 2.2 | 3 | 3.9 |
| S1530D/80/2 | 76 | 80 | 140 | - | 18 | CNA4,0x35 | 5 | CNA4,0x35 | - | 8.2 | 12.7 | - | 1.2 | 1.2 |
| S1530G/80/2 | 76 | 80 | 140 | - | 18 | CNA4,0x35 | 5 | CNA4,0x35 | - | 8.2 | 12.7 | - | 1.2 | 1.2 |
* 7 CNA4,0x35 für einen Winkel zwischen 10 und 14°, 8 CNA4,0x35 für einen Winkel zwischen 15 und 30°
Charakteristische Werte - Verbindung Holz auf Holz - Teilnagelung
| Artikel | Charakteristische Werte - Holz auf Holz - Teilnagelung | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Abmessungen Tragbalken [mm] | Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||||||
| Höhe | Hauptträger | Nebenträger | R1,k | R2,k | |||||
| Min. | Anzahl | Typ | Anzahl | Typ | Winkel 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | |
| S1530D/80/2 | 97 | 10 | CNA4,0x35 | 2 | CNA4,0x35 | 5.4 | 5.4 | 1.2 | 4.3 |
| S1530G/80/2 | 97 | 10 | CNA4,0x35 | 6 | CNA4,0x35 | 5.4 | 5.4 | 1.2 | 4.3 |
Charakteristische Werte für eine Verbindung zwischen einem Balken und einem Hauptträger mit einer Höhe von : h ≥ 97 mm
Charakteristische Werte - Holz auf Holz - mit CSA-Schrauben
| Artikel | Abmessungen Balken [mm] | Charakteristische Werte - Holz auf Holz - mit CSA-Schrauben | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Höhe | Befestigungen | Charakteristische Werte - Holz C24 | |||||||
| Min. | Hauptträger | Nebenträger | R1.k | R2.k | |||||
| Anzahl | Typ | Anzahl | Typ | Winkel 10°-CSA5,0x35 | Winkel 30°-CSA5,0x35 | Winkel 10°-CSA5,0x35 | Winkel 30°-CSA5,0x35 | ||
| S1030D/38/2 | 97 | 20 | CSA5.0x35 | 7 | CSA5.0x35] | 9 | 8.4 | 4.6 | 5.6 |
| S1030G/38/2 | 97 | 20 | CSA5.0x35 | 7 | CSA5.0x35 | 9 | 8.4 | 4.6 | 5.6 |
Charakteristische Werte für eine Verbindung zwischen einem Balken und einem Hauptträger mit einer Höhe von : h ≥ 97 mm
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Holz :
- Kammnägel CNA Ø4.0 x 35 mm.
Auf Beton :
Betonträger :
- Chemische Verankerung : Bolzenanker WA M10-78/5.
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25.
Träger aus hohlem Mauerwerk :
- Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M10-120/25 + Siebhülse SH M16-130.
Auf Stahl :
- Bolzen Ø 10.
Installation
Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf beiden Seiten,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.
Auf Beton :
1. Methode 1 : Markieren Sie die Position der Bohrungen, indem Sie den Balkenschuh auf den Träger aufsetzen,
2. Methode 2: Die Position des Balkens auf dem Träger anzeichnen, den Holzschuh vorlegen und die Zentren der Bohrungen markieren,
3. Bohren Sie mit einem geeigneten Bohrer in den Träger,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen auf dem Träger,
5. Legen Sie den Nebenträger, der im Balkenschuh getragen wird, vor, bevor Sie ihn befestigen.
