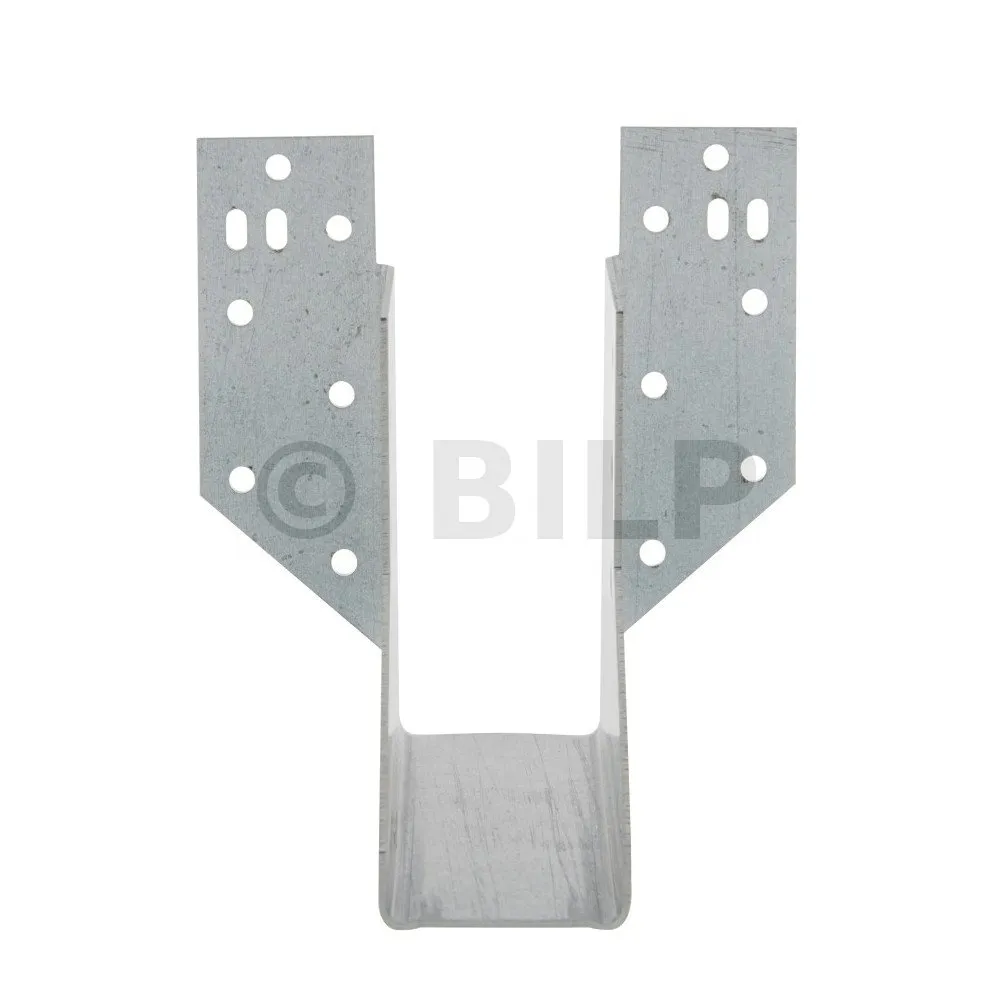

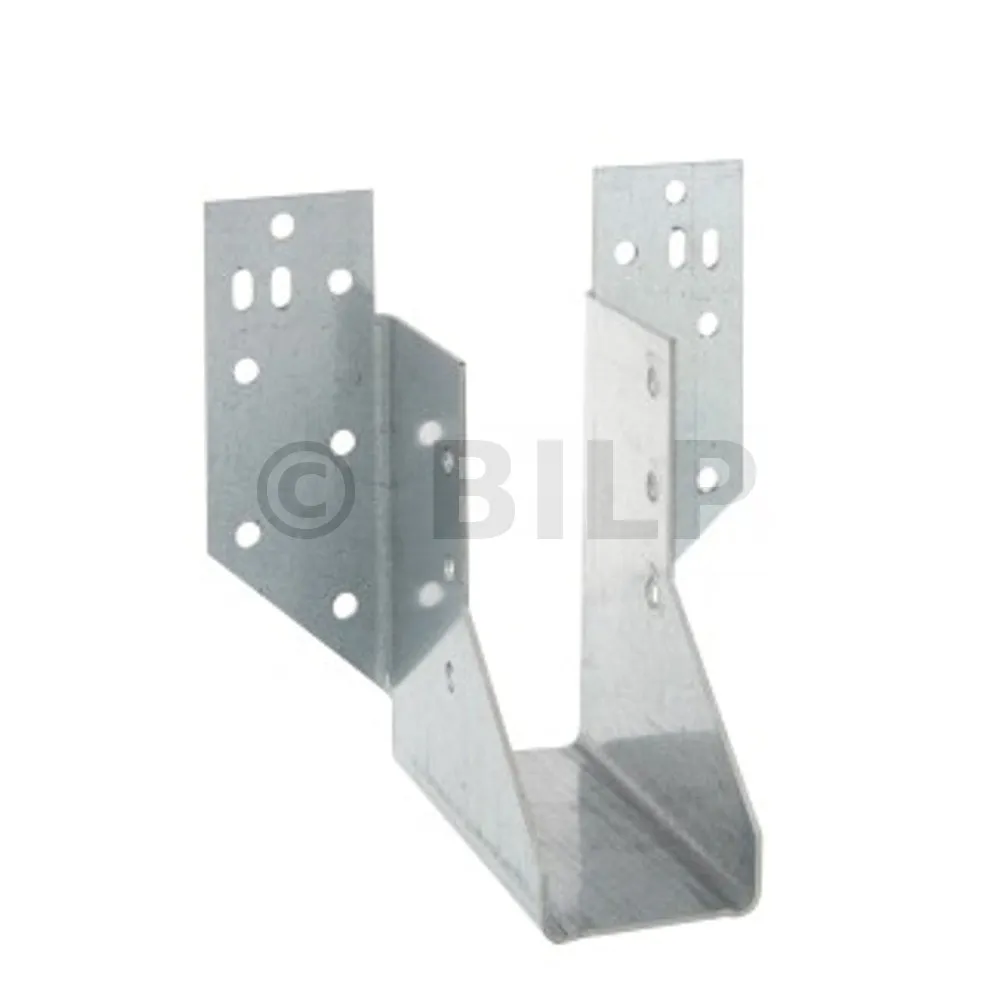

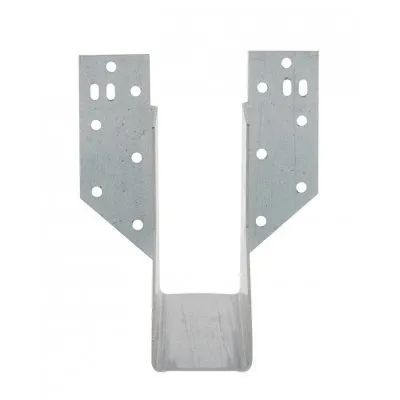

Balkenschuh mit Schenkeln für Dachbinder, Höhe (B) : 90 mm, Breite (A) : 38 mm, - Réf. SHT115/38

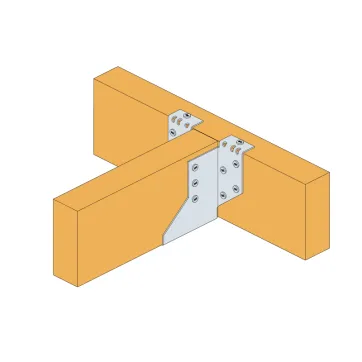

Der SHT-Balkenträger ist ein Balkenschuh, der zur Verbindung von Dachbinder mit einer Holzunterlage verwendet wird. Er ist vor Ort höhenverstellbar, da er mit den Schenkeln flach auf dem Hauptträger oder mit eingeklappten Schenkeln installiert werden kann.
-
ReferenzSHT115/38
-
Dicke1.5mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Breite (A)38mm
-
Tiefe (C)83.5mm
-
Höhe (B)90mm
-
Breite (D)35.9mm
-
Höhe (E)115mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]12
-
Bohrungen auf dem Nebenträger Ø5 [mm]6
-
Tiefe (F)85mm
Eigenschaften
Technische Zulassungen : ETA-06/0270
Leistungserklärungen : DE-DoP-e06/0270
Vorteile
- Einfach zu installieren,
- Ermöglicht einen Höhenversatz zwischen dem Hauptträger und dem Nebenträger,
- Geeignet für 97-mm-Binderbalken.
Material
- Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
- Dicke : 1,5 mm
Anwendungen
Anwendungsbereiche
- Dachbinder,
- Balken...
Substrat
- Hauptträger : Massivholz, Verbundholz...
- Nebenträger : Massivholz, Verbundholz...
Technische Daten
Abmessungen

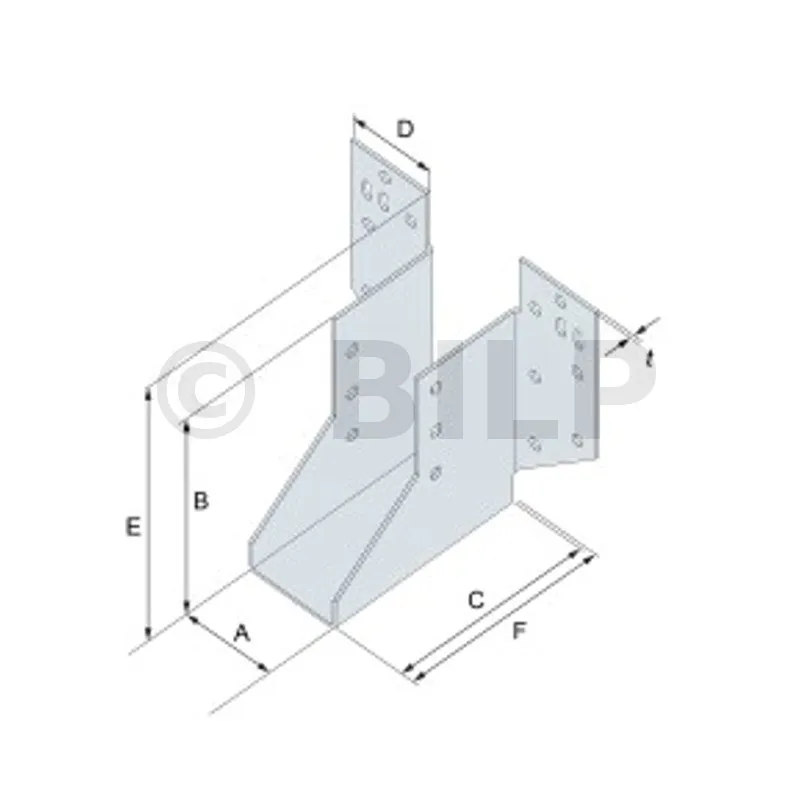

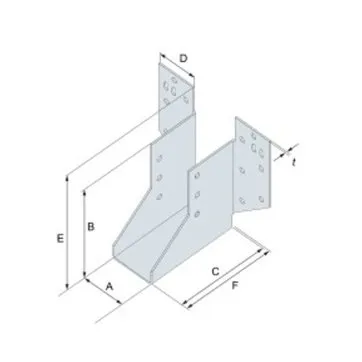

| Artikel | Abmessungen [mm] | Löcher im Hauptträger | Löcher im Nebenträger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | ø5 | ø5 | |
| SHT115/38 | 38 | 90 | 83.5 | 35.9 | 115 | 85 | 1.5 | 12 | 6 |

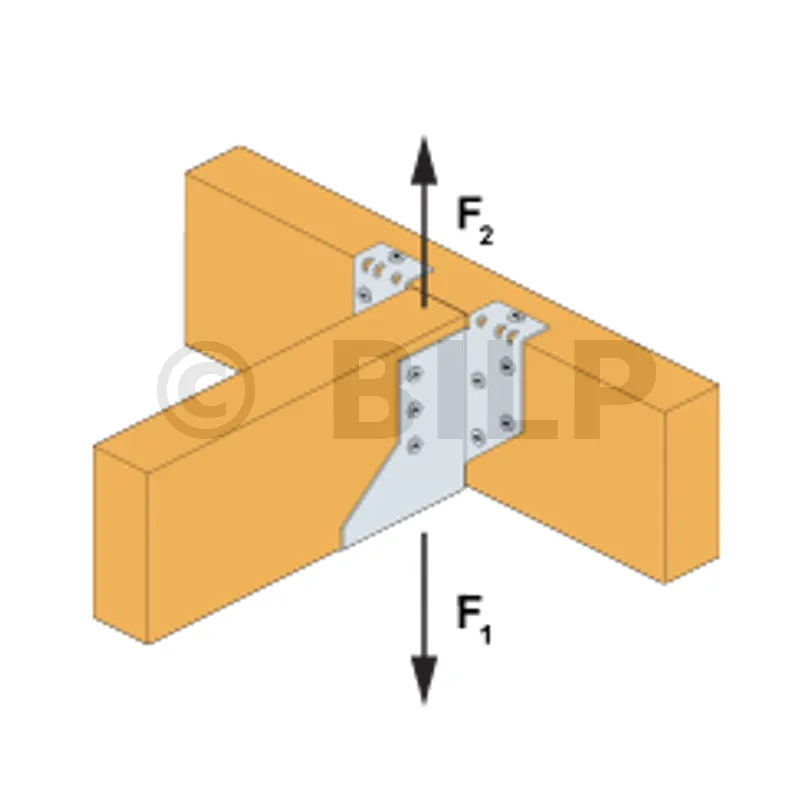

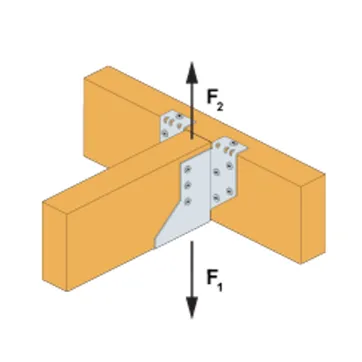

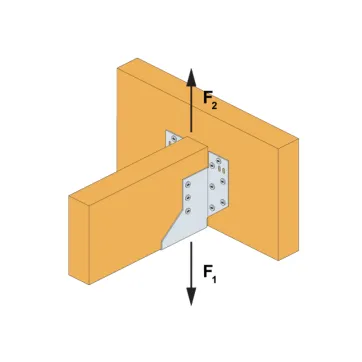

Charakteristische Tragfähigkeiten
| Artikel | Flache Schenkel | Eingeklappte Schenkel | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Tragfähigkeiten - Holz C24 [kN] | Befestigungen | Charakteristische Tragfähigkeit - Holz C24 [kN] | ||||||
| Hauptträger | Nebenträger | R1.k | R2.k | Hauptträger | Nebenträger | R1.k | R2.k | ||
| Anzahl auf der Oberfläche | Anzahl | CNA4,0x35 | CNA4,0x35 | Anzahl auf der Oberseite | Anzahl auf der Oberfläche | Anzahl | CNA4,0x35 | CNA4,0x35 | |
| SHT115/38 | 12 | 6 | 9.6 | 6.6 | 2 | 8 | 6 | 9.4 | 5.8 |
Einsatz
Befestigungen
- Kammnägel CNAØ4,0x35 mm
Installation

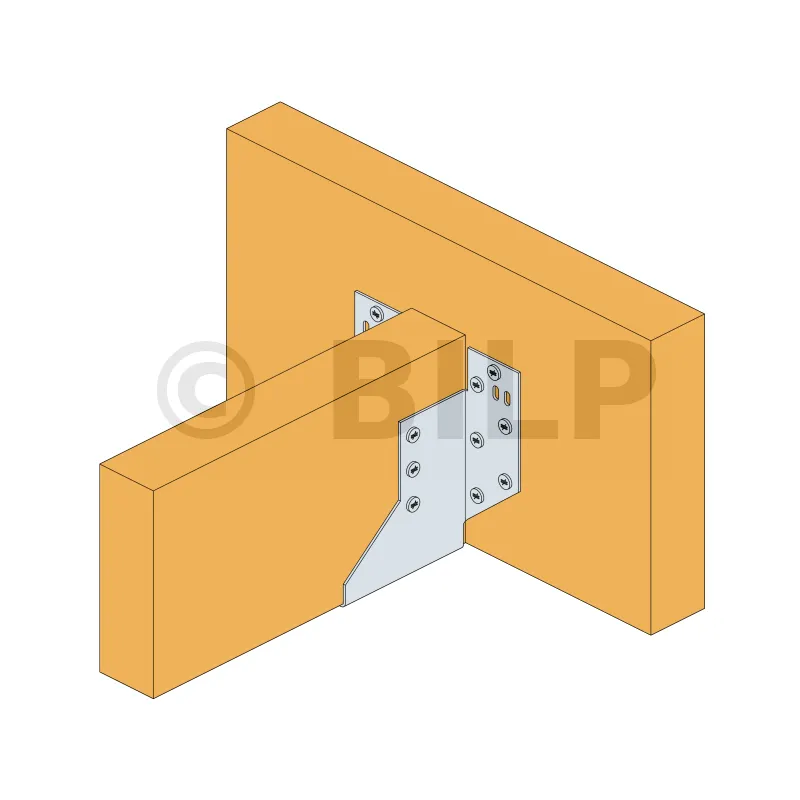

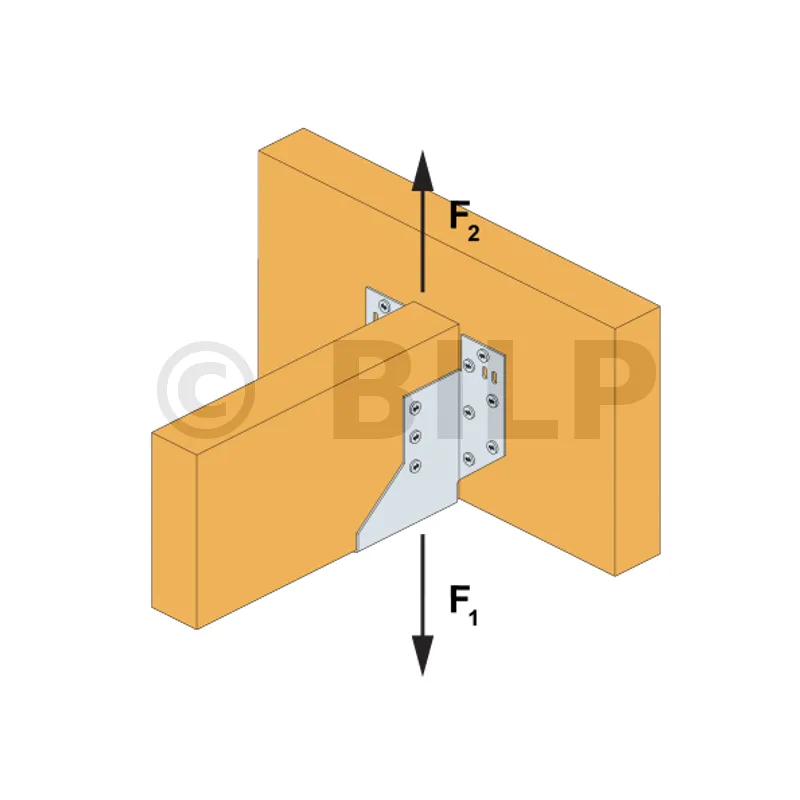

Belegung der flachen Schenkeln :
1. Befestigen Sie den Balkenschuh mit 12 Kammnägeln CNAØ4,0x35 mm am Holzhauptträger und prüfen Sie dabei, ob der Träger auf den unteren Teil des Hauptträgers ausgerichtet ist,
2. Installieren Sie den Träger im Balkenschuh und sichern Sie sie mit 6 Kammnägeln CNAØ4,0x35 mm.

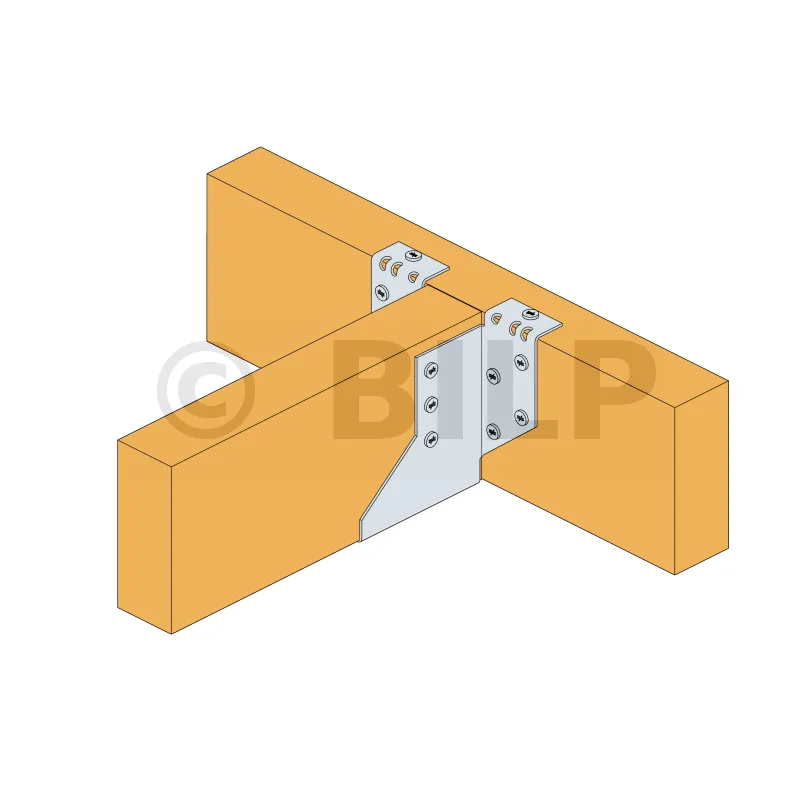

Belegung der eingeklappten Schenkeln :
1. Befestigen Sie den Balkenschuh am Holzhauptträger mit 8 Kammnägeln CNAØ4,0x35 mm, die in den unteren Löchern der Schenkeln installiert sind, und überprüfen Sie gegebenenfalls, ob der Dachbinder mit dem unteren Teil des Hauptträgers ausgerichtet ist,
2. Klappen Sie die Schenkeln auf den Hauptträger und befestigen Sie sie mit 2 Kammnägeln CNAØ4,0x35 mm,
3. Montieren Sie den Dachbinder im Balkenschuh und sichern Sie sie mit 6 Kammnägeln CNAØ4,0x35 mm.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
