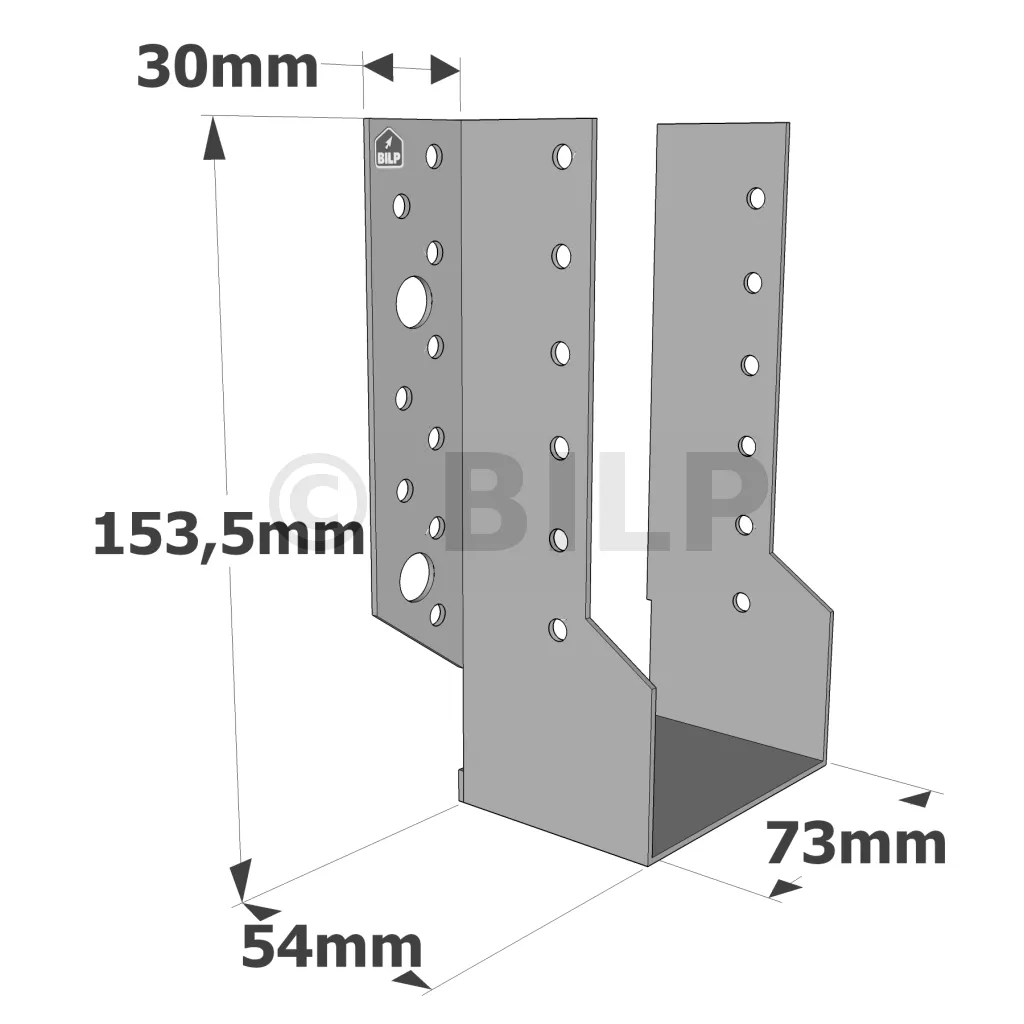

Balkenschuhe mit außenliegenden Schenkeln, SBE ECONOMIC-Serie (Dicke 1,5 mm, Tiefe 55 mm) - Réf. SBE73/154

Balkenschuhe mit außenliegenden Schenkeln, SBE ECONOMIC-Sortiment

Eigenschaften :

Technische Zulassungen : ETA-06/0270

Leistungserklärung : DE-DoP-e06/0270

Material :

• Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
• Dicke : 1,5 mm.

Vorteile :

• Optimierter Balkenschuh für eine schnellere Installation : 20% weniger Nageln im Vergleich zum SAE,
• Speed-Prong zur leichteren Montage auf Holzträger,
• Dünnere Dicke ohne Verlust der Festigkeit,

Anwendungen :

Träger

• Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl.
• Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereich

• Balken, Pfetten,
• Glatte Balken und Verkleidungspfosten, -
• Sparrenanschläge,
• Verstärkung der vorhandenen Montagen...

Montage entsprechend dem Träger

Auf Nebenträger :

• Kammnägel CNA 4.0 x 50 mm.
• Kammnägel CNA 4.0 x 35 mm für Dicken von weniger als 64 mm.
• Schrauben CSA 5.0 x 40 mm.
• Schrauben CSA 5.0 x 35 mm für Dicken von weniger als 60 mm.

An Hauptträger:
Holzträger :

• Kammnägel CNA Ø4.0 x 50 mm.
• Kammnägel CNA Ø4.0 x 35 mm für Dicken von weniger als 64 mm.
• Schrauben CSA 5.0 x 40 mm.
• Schrauben CSA 5.0 x 35 mm für Dicken von weniger als 60 mm.

Stahlträger :

• Bolzenschrauben Ø10 mm : Der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der der Bohrung.

Betonträger :

• Mechenische Dübel Ø 10 : Bolzenanker WA M10-78/5.
• Chemische verankerung Ø 10 : Verbundmörtelsystem AT-HP + Gewindestange LMAS M10-120/25.

Hochlochmauerwerkträger : (Tragfähigkeit der Dübel zu überprüfen)

• Chemische Verankerung Ø 10 : Verbundmörtelsystem AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Siebhülse SH M16-130.

Montage : Installation

An Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. Präsentieren Sie den Balkenschuh und befestigen Sie die Schenkel auf jeder Seite vor,
3. Stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Nebenträger im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Vollausnagelung.

An Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Nebenträger anbringen,
2. Methode 2 : Markieren Sie die Position des Nebenträgers auf dem Hauptträger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie den Hauptträger mit einem geeigneten Bohrer auf,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Hauptträger,
5. Legen Sie den Balken im Balkenschuh vor und befestigen Sie ihn.

Vollausnagelung auf Holz

Bei der Vollausnagelung wird die volle Kapazität des Holzschuhs erreicht. Alle Bohrungen werden genutzt.

Teilausnagelung auf Holz

Bei dieser Art der Nagelung wird nicht die volle Kapazität des Balkenschuhs erreicht. Sie entspricht einer präzisen Verarbeitung und spart Zeit auf der Baustelle.

Befestigung auf starrem Träger

Dieser Balkenschuh wurde für eine schnelle Installation vor Ort optimiert. Es hat Verstärkungen für mehr Steifigkeit und ist CE-gekennzeichnet.

Video der Balkenschuhen mit außenliegenden Schenkeln

SIMPSON Strong-Tie

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
