Nageldübel aus Nylon zur Befestigung kleiner Balkenschuhen - Réf. PFA12X130_20
Nageldübel aus Nylon zur Befestigung kleiner Balkenschuhe PFA ist ein Dehnungsbefestigungssystem für leichte Lasten.
Merkmale
Material
- Schraube aus weißem, galvanisch verzinktem Stahl und Dübel aus 100% Nylon.
Vorteile
- Dübel für die Ausdehnung aus der zweiten Zelle des Materials,
- Sehr gute Witterungs- und Alterungsbeständigkeit,
- Durchgangsloch-Montage.
Anwendungen
Substrat
- Hohler Betonwerkstein.
- Hohler Ziegelstein.
Anwendungsbereiche
- Befestigung von kleinen Balkenschuhen.
- Heizkörper, Warmwasserbereiter...
Technische Daten
Zug-Betriebslastenn [kN]
| ø Gewinde | ø12 | ||
|---|---|---|---|
| Rds,N | Hohler Ziegelstein |  | 0.40 |
| Hohler Betonwerkstein |  | 0.40 | |
Scherbetriebslasten [kN]
| ø Gewinde | ø12 | ||
|---|---|---|---|
| Rds,V | Hohler Ziegelstein | | 0.45 |
| Hohler Betonstein | | 0.65 | |
Umsetzung

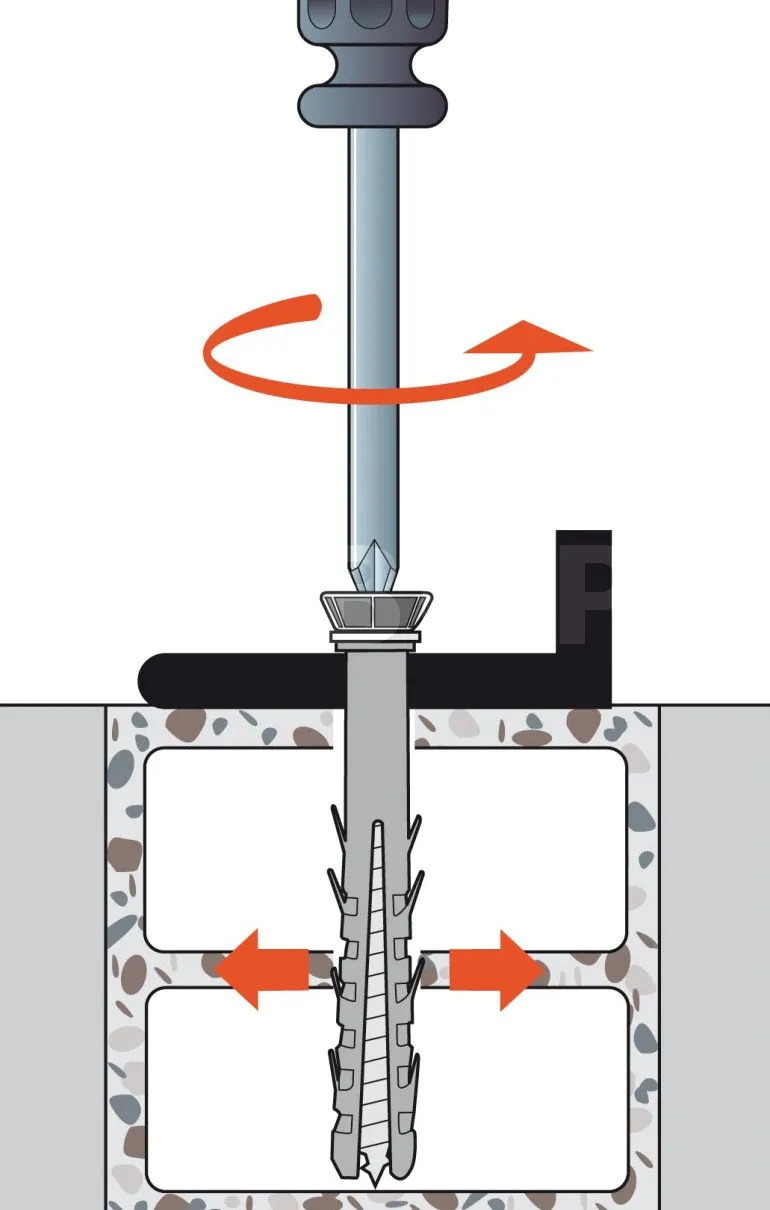

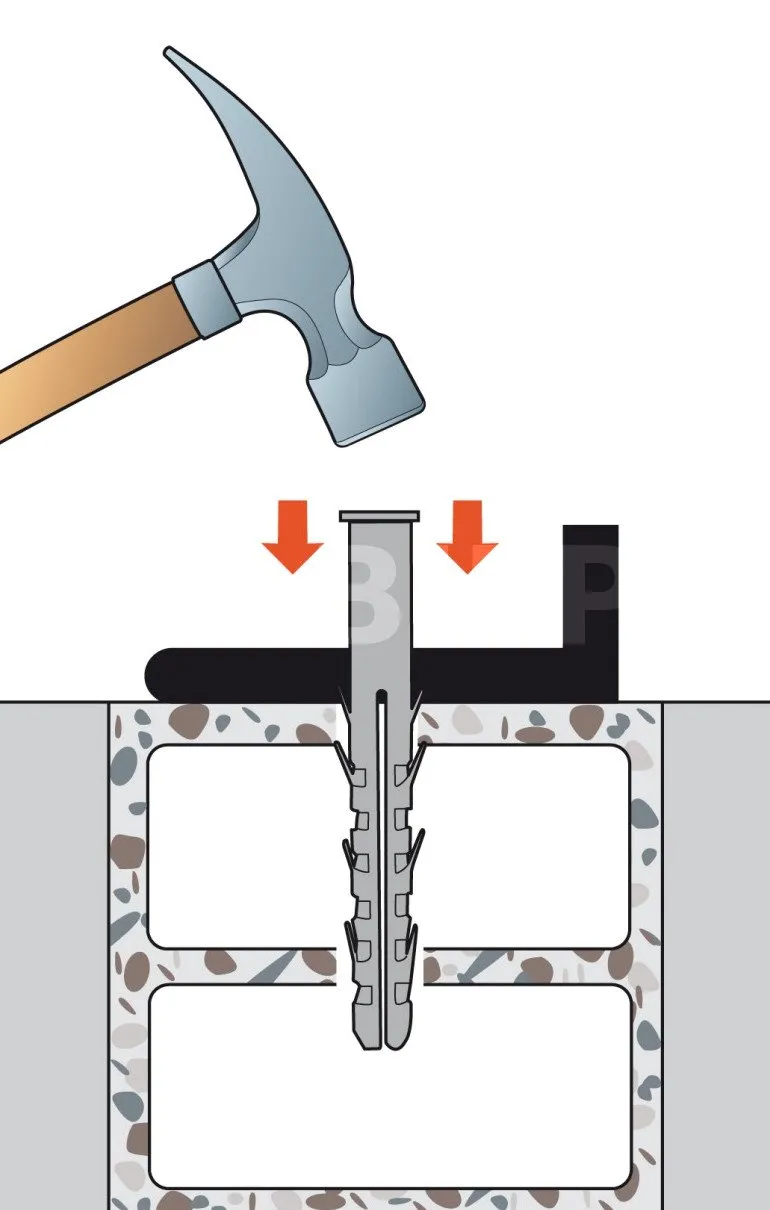

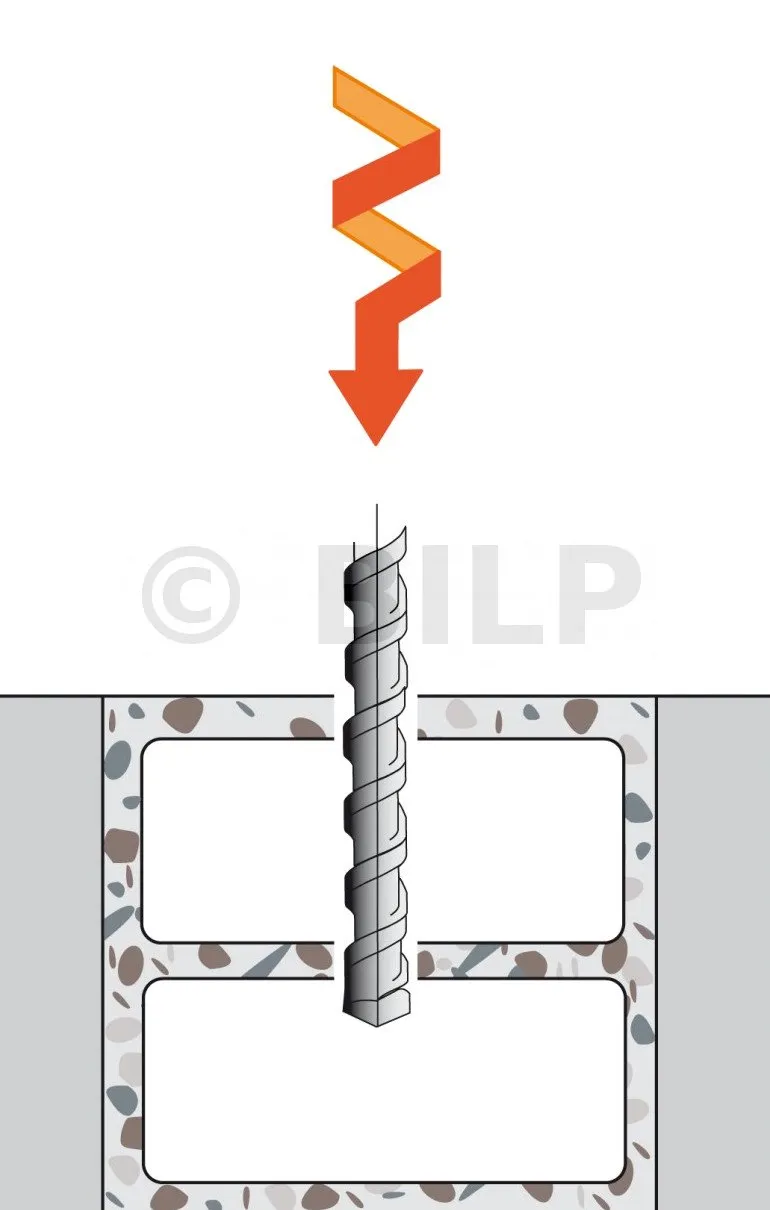

Montage
Der Nageldübel für Rahmen -Balkenschuh ermöglicht eine schnelle Montage auf und durch das zu befestigende Werkstück. Die seitlichen Verriegelungsnasen ergeben einen formvollendeten Halt und Verschluss für Hohlmaterialien.
Anlagedaten
| Referenzen | Ø Bohrung [d0] [mm] | Ø Shcrauben | Min. Bohrtiefe [h1] [mm] | Schlüssel-Eröffnung [SM] |
|---|---|---|---|---|
| PFA M12-130/50 | 12 | 10 | 140 | 13 |
