Betonschraube mit GROSSEM Kopf zur Befestigung von Metall/PVC-Unterkonstruktion

  • picto
  • picto
  • picto
  • picto
  • picto

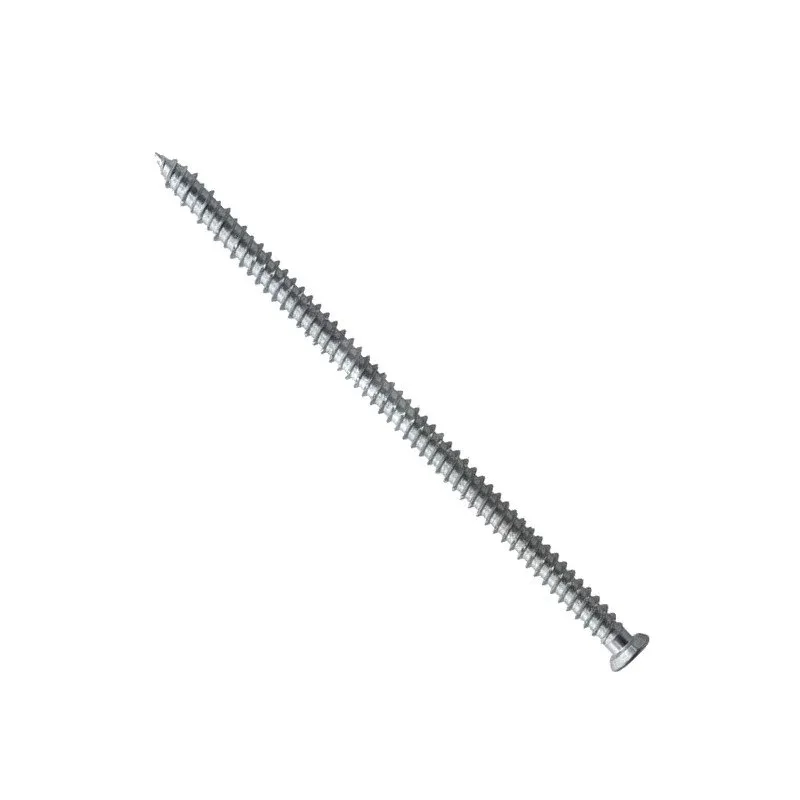

Schraube SAC mit Frässenkkopf

Die Betonschraube SAC ist ein direktes Schraubbefestigungssystem für leichte Lasten.

Merkmale

Material

  • Weißer galvanisch verzinkter Stahl 5 Mikrometer

Vorteile

  • Schnelle und einfache Verlegung : Bohren und Schrauben.
  • Kurzer Randabstand und Achsabstände.
  • Vollständig und leicht demontierbar.

Anwendungen

Subtrat

  • Nicht-gerissener Beton.
  • Porenbeton.
  • Hohl- und Vollmauerwerk.

Anwendungsbereiche

  • Temporäre Fixierungen.
  • Befestigung der Schwellen.
  • Befestigung von Kabeltrassen, Lüftungskanälen und Klemmen.

Technische Daten

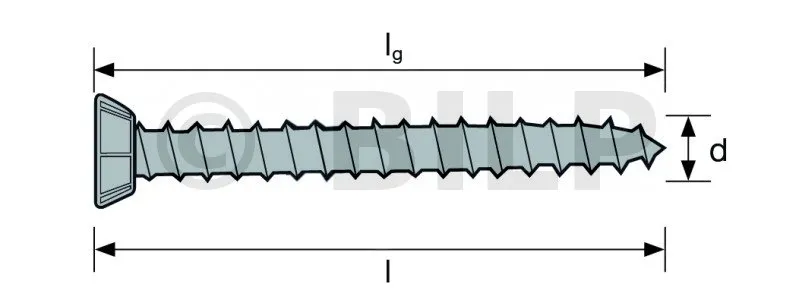

Abmessungen

Max. zu befestigende Dicken je nach Subtrat [tfix] [mm]
Referenzen Artikelcode Gewindedurchmesser [mm] Länge [L] [mm] Beton Vollziegel Porenbeton Hohlziegel Ø max. zu befestigende Stk. [df] [mm]
SAC06X62 SAC06X62 7.5 62 42 22 12 2 8
SAC06X82 SAC06X82 7.5 82 62 42 32 22 8
SAC06X92 SAC06X92 7.5 92 72 52 42 32 8
SAC06X102 SAC06X102 7.5 102 82 62 52 42 8
SAC06X112 SAC06X112 7.5 112 92 62 52 52 8
SAC06X122 SAC06X122 7.5 122 105 82 72 62 8
SAC06X132 SAC06X132 7.5 132 112 92 82 72 8
SAC06X152 SAC06X152 7.5 152 122 112 102 92 8
SAC06X182 SAC06X182 7.5 182 162 142 132 122 8

Betriebslasten

Zug [Rds,N] [kN] Scherung [Rds,V] [kN]
Referenzen Ungerissener Beton C20/25 bis C50/60 Vollziegel Porenbeton Hohlziegel Ungerissener Beton C20/25 bis C50/60 Vollziegel Porenbeton Hohlziegel
SAC06X62 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X82 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X92 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X102 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X112 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X122 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X132 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X152 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X182 1 1 0.2 0.1 1.6 1.1 0.3 0.4

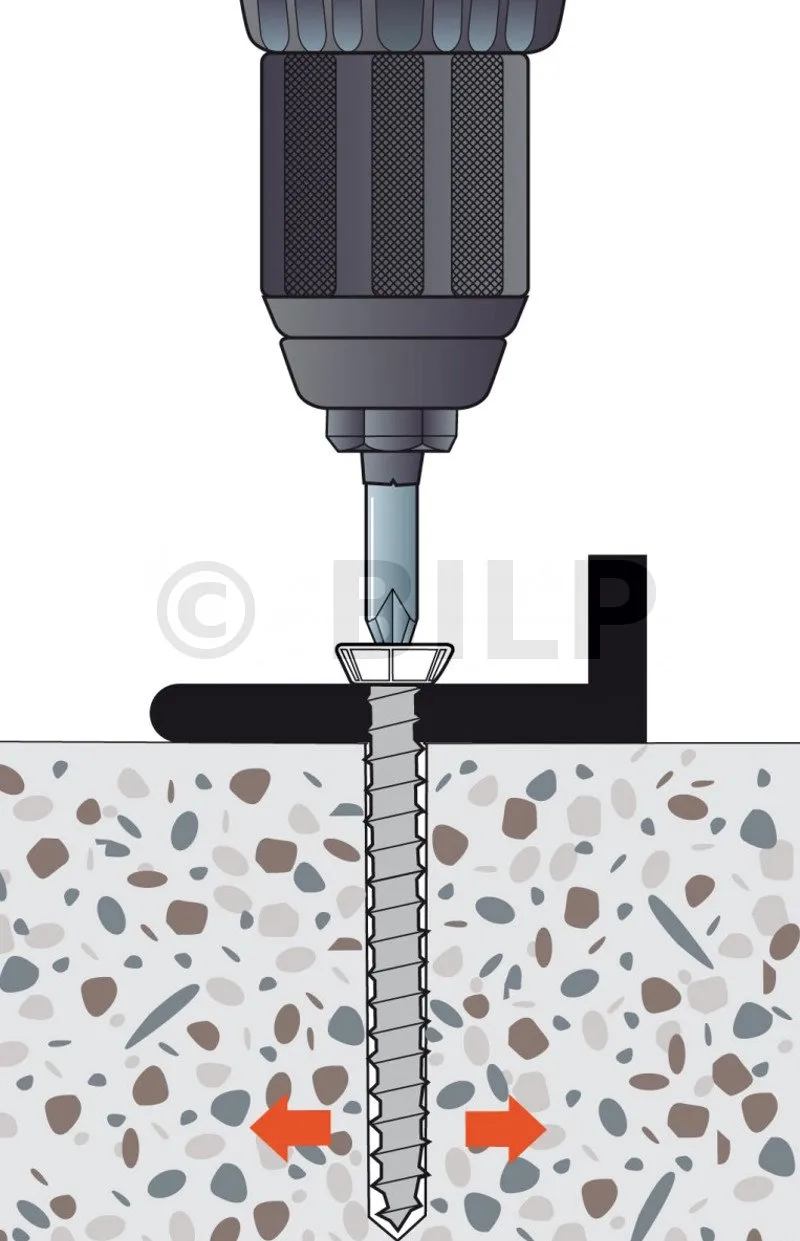

Durchführung

Verlegung

  • Direkte Befestigung durch das zu befestigende Teil mittels Verschraubung.
  • Ihr Gewinde garantiert ein hervorragendes Gewindeschneiden und ein schnelles Eindringen in das Trägermaterial.


    Percer le trou
    Dépoussiérer le trou
    Monter la vis au travers de la pièce à fixer

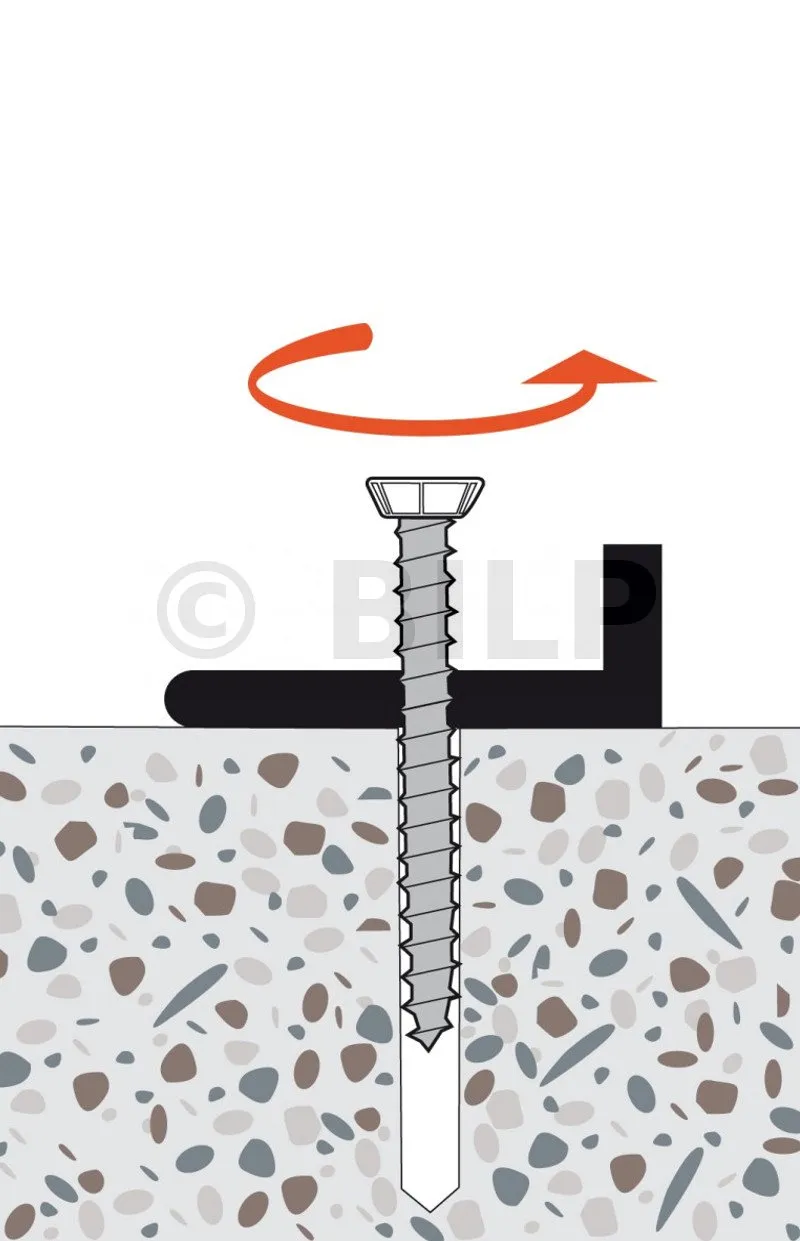

    Visser



Anlagedaten


Bohrtiefe [h1] [mm]
Referenzen Bohrdurchmesser [d0] [mm] Beton Vollziegel Porenbeton Hohlziegel Min. Randabstand [Cmin] [mm]
SAC06X62 6 20 40 60 50 30
SAC06X82 6 20 40 60 50 30
SAC06X92 6 20 40 60 50 30
SAC06X102 6 20 40 60 50 30
SAC06X112 6 20 40 60 50 30
SAC06X122 6 20 40 60 50 30
SAC06X132 6 20 40 60 50 30
SAC06X152 6 20 40 60 50 30
SAC06X182 6 20 40 60 50 30
