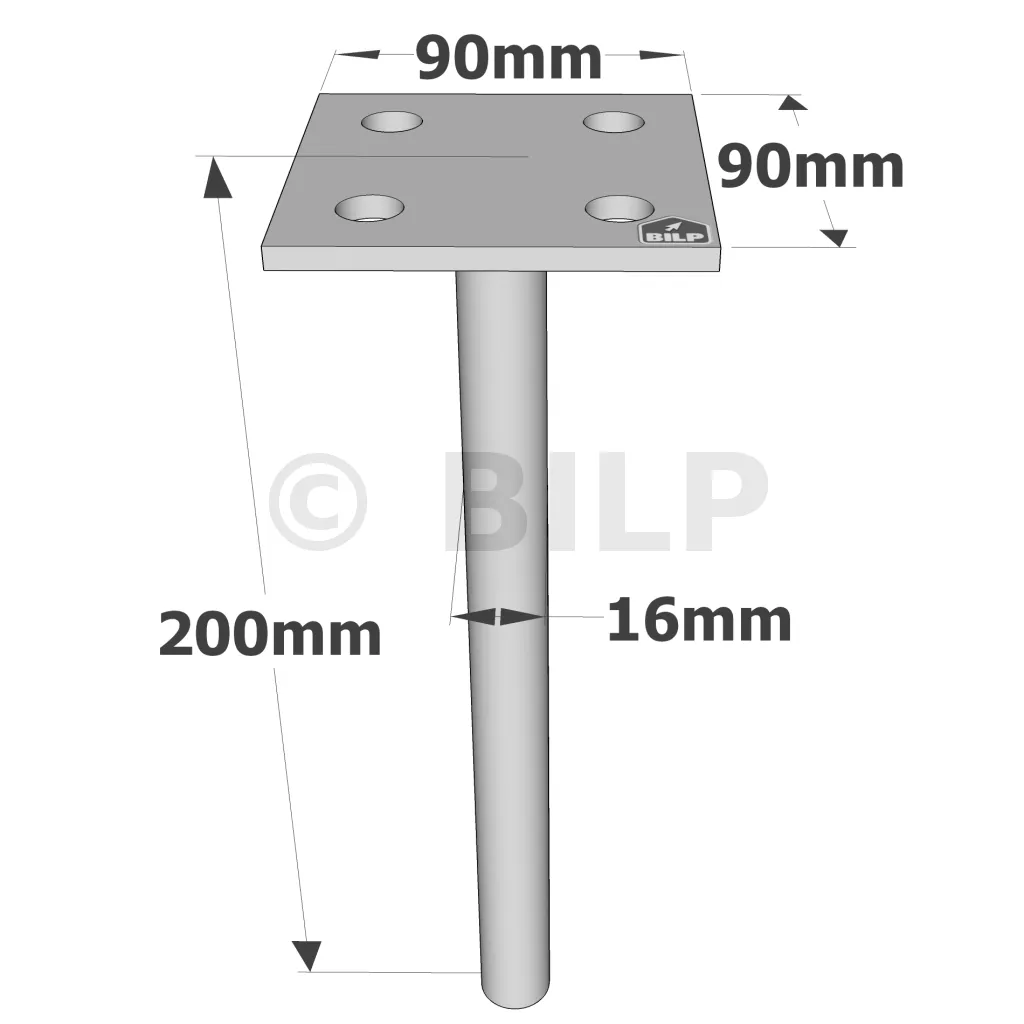

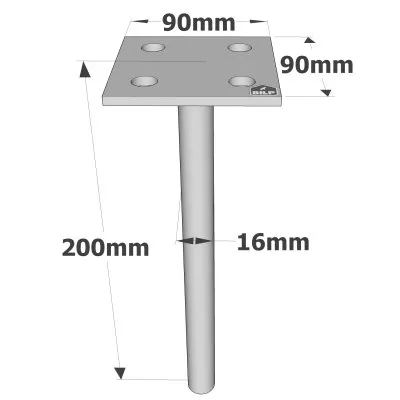

Pfostenträger zum Einbetonieren mit einzelner Platte - Réf. PPSP90
- ReferenzPPSP90
- Herstellungfrançaise
- MaterialAcier S235JR suivant NF EN 10025, finition galvanisation à chaud suivant NF EN ISO 1461
- MarkeSIMPSON Strong-Tie
- Dicke4mm
- Verpackung1 pièce
- Bohrungen der Kopfplatte4Ø11
- Breite (B)70mm
- Höhe (F)200mm
- Durchmesser (G)16mm
Einzelplatten-Ankerbasis
PPSP-Einzelplatten-Pfostenträger zum Abdichten dienen der Verankerung und dem Schutz eines Pfostens vor Feuchtigkeit und Fäulnis.
Merkmale :
Technische Zulassungen: ETA-07/0285
Leistungserklärungen:FR-DoP-e07/0285
Gegenstand :
- S235JR gemäß NF EN 10025.
- Dicke: 4 mm.
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.
Anwendungen
Unterstützung:
- Träger: Beton,
- Portiert: Massivholz, Verbundholz, Brettschichtholz.
Einsatzbereiche:
- Markisenstange.
- Pergola-Pfosten.
- Verandapfosten.

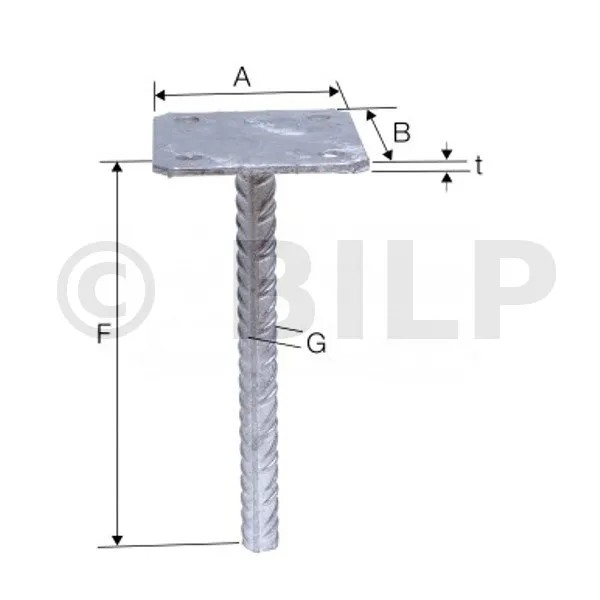

Abmessungen und Bohrungen
| Referenzen | Abmessungen [mm] | Hohe Plattenbohrungen | |||||
|---|---|---|---|---|---|---|---|
| A | B | F | G | t | Ø11 | Ø12 | |
| PPSP70 | 70 | 70 | 200 | 16 | 4 | 4 | - |
| PPSP90 | 90 | 90 | 200 | 16 | 4 | 4 | - |
| PPSP100 | 100 | 100 | 200 | 20 | 4 | - | 4 |
| PPSP130 | 130 | 130 | 200 | 20 | 4 | - | 4 |

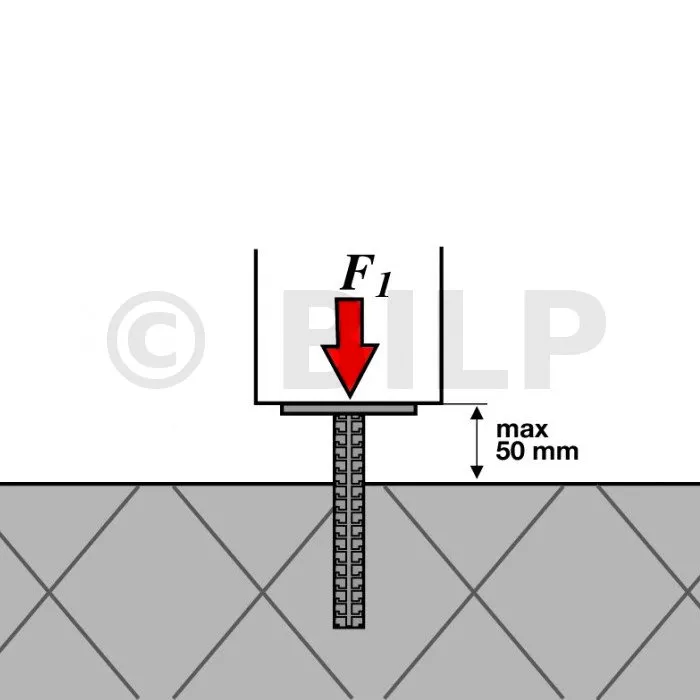

Vereinfachte Kennwerte – Holz auf Beton
| Referenzen | Befestigungen | Vereinfachte Kennwerte – Holz C24 [kN] | |
|---|---|---|---|
| Am Pol | R1,k** | ||
| PPSP70 | 4 | Ø10 | 32.8 |
| PPSP90 | 4 | Ø10 | 34.9 |
| PPSP100 | 4 | Ø10 | 44.2 |
| PPSP130 | 4 | Ø10 | 44.2 |
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETA-07/0285.
Durchführung
Befestigungen
Auf der Pole:
Auf Beton:
- Versiegelung des Betonrunds mit Harz AT-HP.
Einrichtung
Oberteil:
1. Legen Sie die obere Platte des Pfostenfußes unter den Pfosten.
2. Befestigen Sie diese Platte mit tirefonds LAG am Pfosten (Vorbohren erforderlich)
Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden mit Hilfe von Dichtungen ab.
4. Der Pfostenfuß kann beim Gießen auch in den Beton eingebettet werden.
