- Réf. PPSR320

AUF LAGER
Sofortiger Versand verfügbar für 7 Einheiten verfügbar.
38€58
  inkl. MWST  / Pfostenträger
    • 100mm
    • BC (Dichromat gemäß EN ISO 2081)
    • 170mm
    • 1 Stück
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    PPSR320
  • Herstellung
    française
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm
  • Material
    Stahl S253JR gemäß DIN EN 10025
  • Breite (B)
    100mm
  • Breite (D)
    130mm
  • Breite (E)
    130mm
  • Bohrungen der Kopfplatte
    2Ø13
  • Bohrungen der Bodenplatte
    4Ø12
  • Holzverbindung auf starrem Träger
    Sur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
  • Maximal zulässige Belastung in Druckrichtung
    2.34 Tonnen
  • Höhe (F)
    100-150mm

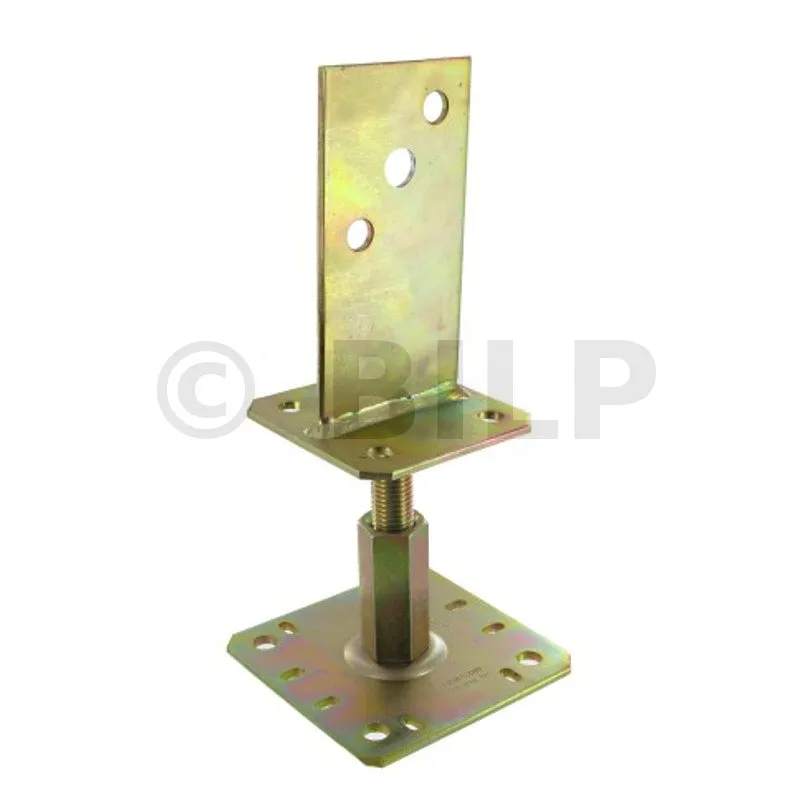

Pfostenträger im Steg mit Platte – PPSR

Die inneren Kernsäulenbasen vom Typ PPSR ermöglichen die Erstellung diskreter und zuverlässiger Baugruppen. Ihre Kernkonstruktion sorgt für eine gute Lastaufnahme beim Heben.

Merkmale

Gegenstand

  • S253JR-Stahl gemäß NF EN 10025.
  • Schillernde gelbe elektroverzinkte Oberfläche (ohne Chrom VI) gemäß NF EN ISO 2081.
  • Dicke 4 mm.

Vorteile

  • Kann nach der Installation angepasst werden,
  • Ermöglicht die Wiederaufnahme der Hebebemühungen

Anwendungen

Unterstützung

  • Carrier: Holz, Beton, Stahl (Pfosten 200 x 200 maxi).
  • Portiert: Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereiche

  • Markise,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Konsole...

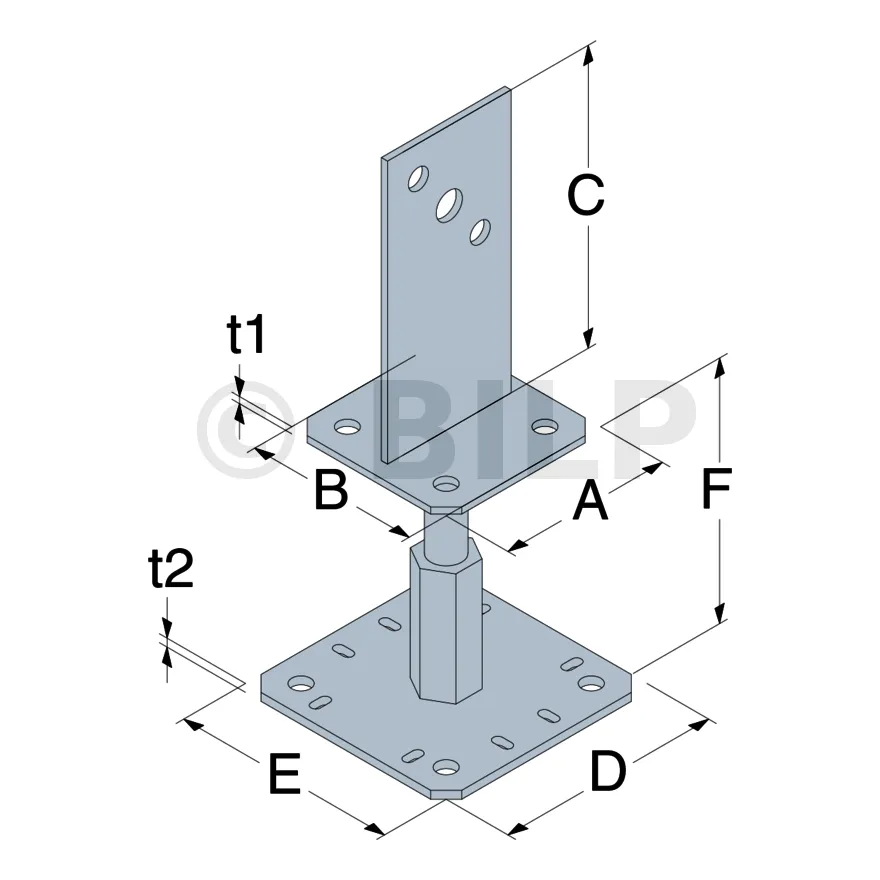

Technische Daten

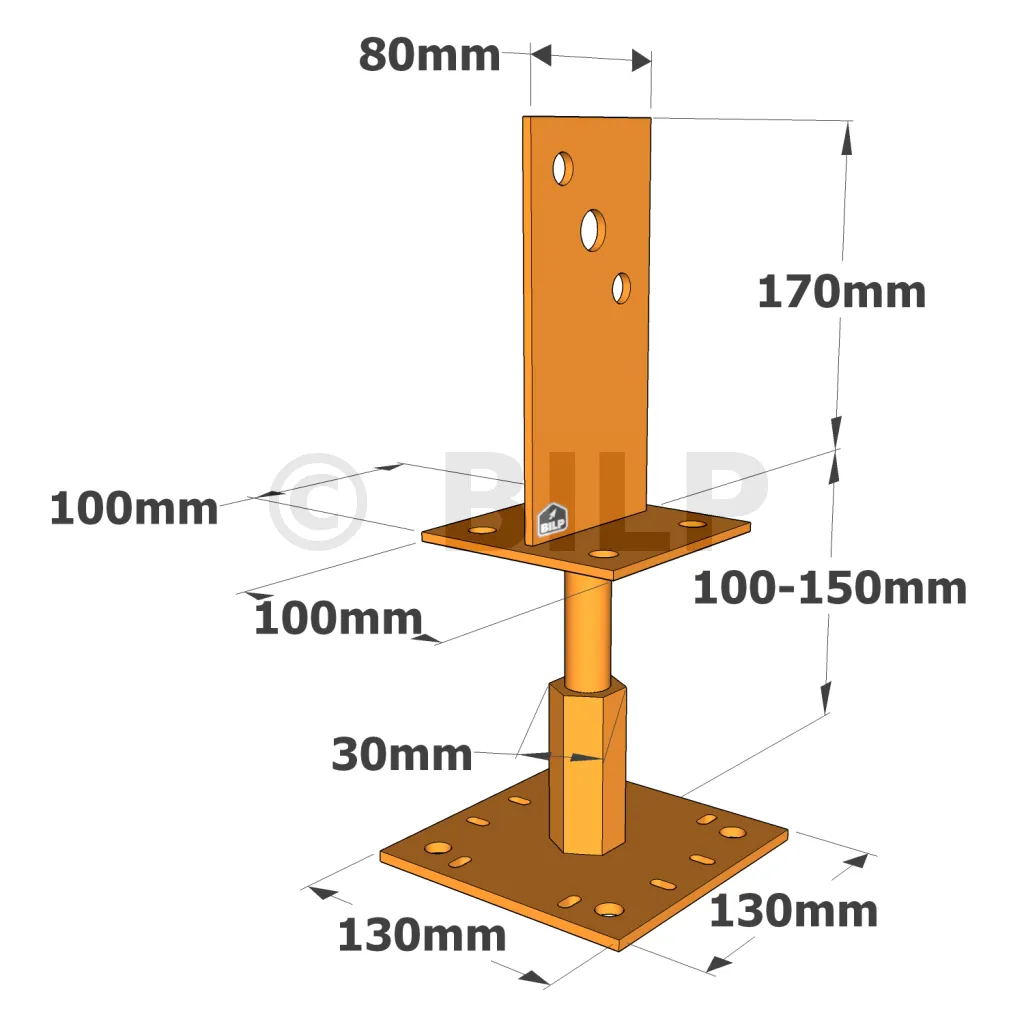

Abmessungen
ReferenzenAbmessungen [mm]Hohe PlattenlöcherPlatin-Löcher Bass
A B C D E F G H t1 t2 Ø12[mm] Ø13[mm] Ø17[mm] Ø6x12[mm] Ø12[mm]
PPSR320 100 100 170 130 130 100-150 30 80 4 5 4 2 1 8 4

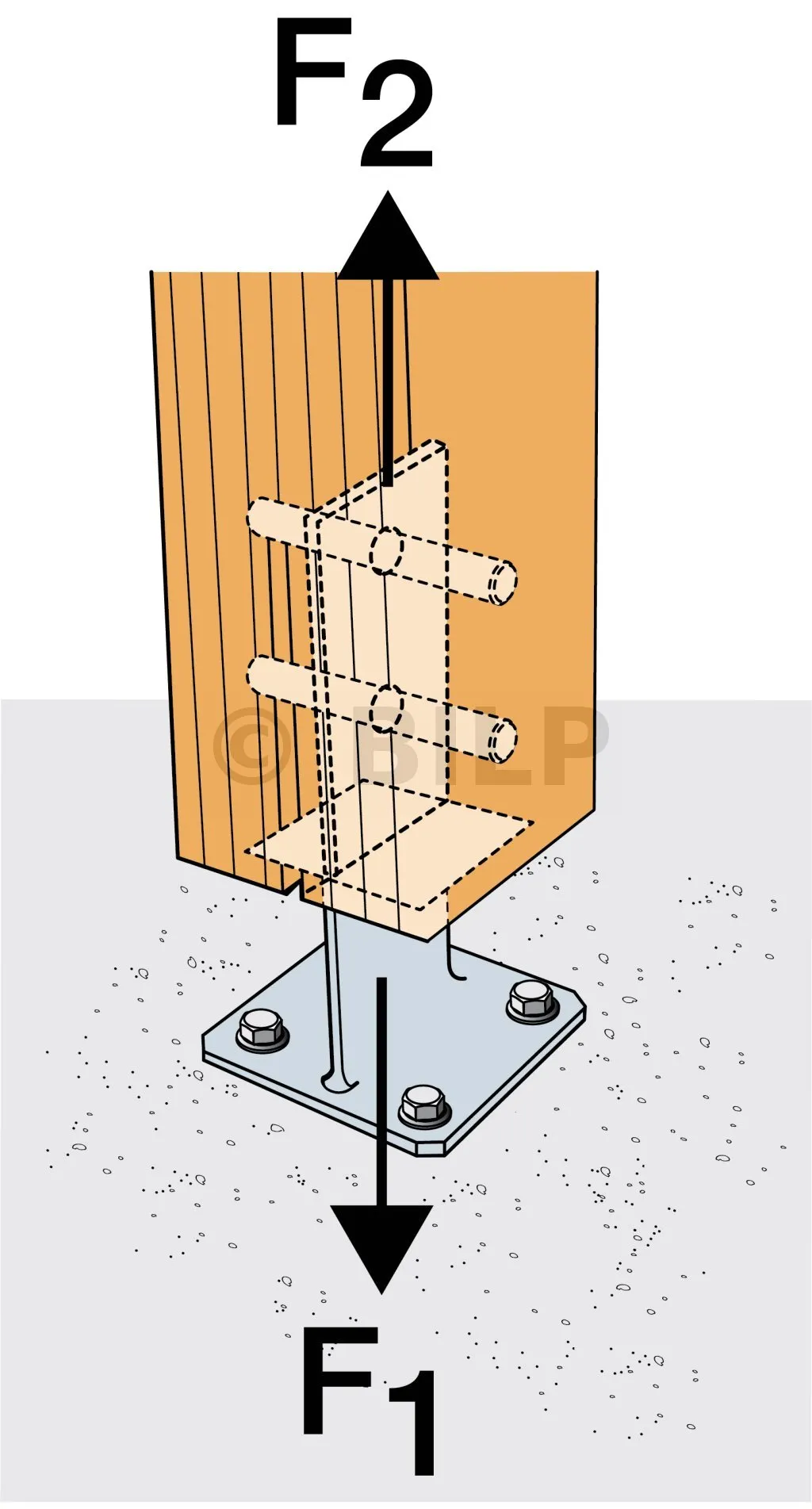

Merkmalswerte
ReferenzenKennwerte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte – Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k
Menge Typ Menge Typ 1 x STD16 2 x STD12
PPSR320 1-2 STD 4 Ø10* 51,1/kmod^0,5 min(29,5;20,9/kmod) 20,9/kmod

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig von der Betonart, dem Achsabstand und den Randabständen müssen Standardlösungen gewählt werden.

Vereinfachte Kennwerte
ReferenzenVereinfachte Kennwerte - Holzverbindung auf starrem Träger
Befestigungen Vereinfachte Kennwerte – Holz C24 [kN]
Auf dem Posten Auf Beton R1.k R2.k
Menge Typ Menge Typ 1 x STD16 2 x STD12
PPSR320 1-2 STD 4 Ø10** 61.07 29.5 29.8

* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.

** Informationen zur Auswahl des richtigen Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig von der Betonart, dem Achsabstand und den Randabständen müssen Standardlösungen gewählt werden.

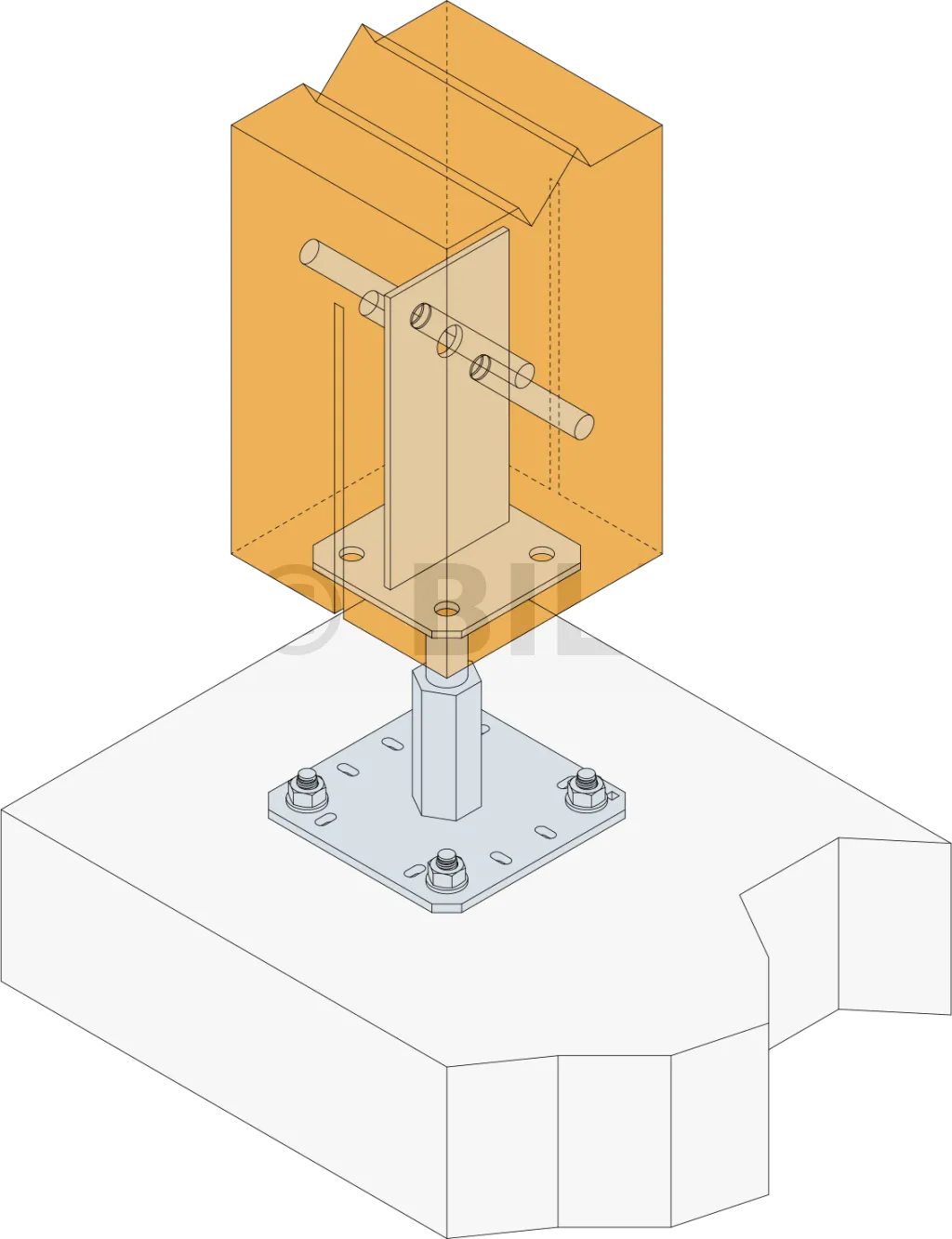

Durchführung

Befestigungen
Auf Holz:

Auf Beton:

Auf Stahl:

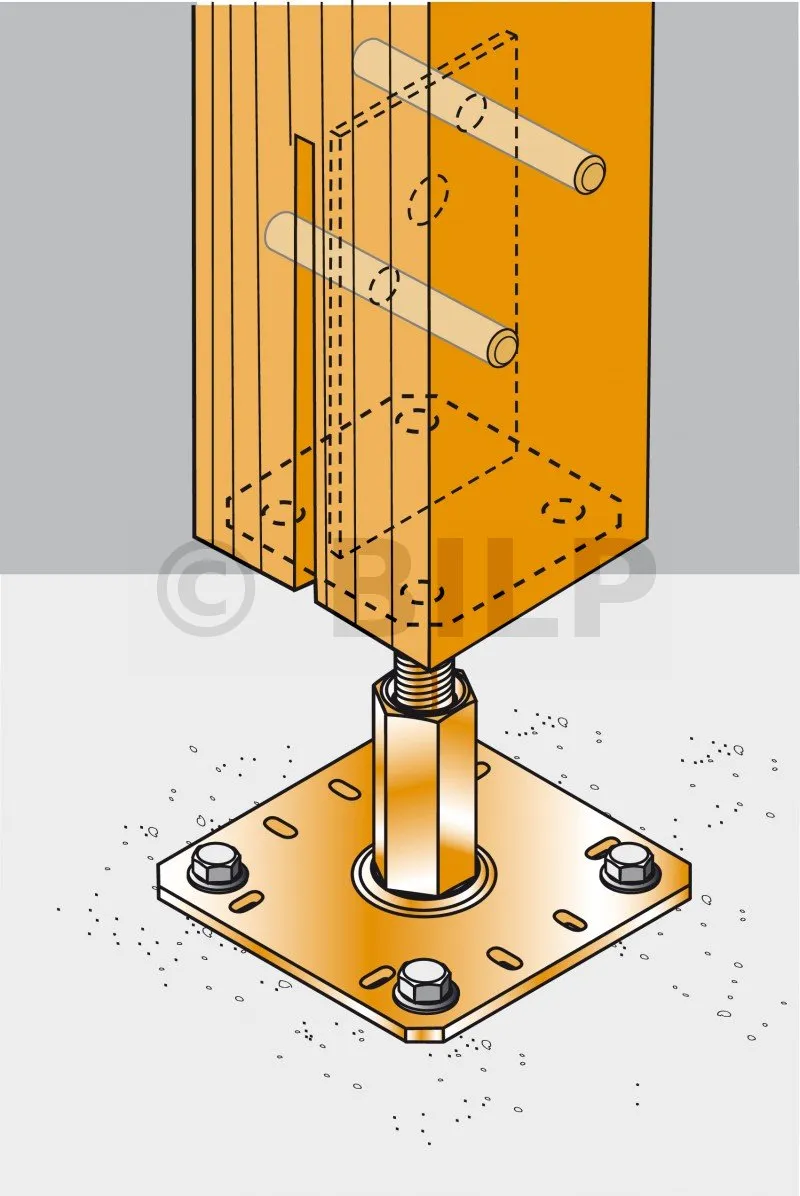

Einrichtung
Oberteil:
1. Machen Sie eine vertikale Kerbe im Kern des Pfostens (Breite abhängig von der Dicke des Kerns).
2. Identifizieren Sie die Position der Stifte (oder Bolzen) an den Seiten des Pfostens
3. Bohren Sie quer in den Pfosten, um die Stifte einzusetzen. (Bohrdurchmesser abhängig vom Spindeldurchmesser)
4. Positionieren Sie die Basis des Pfostens im Steg und setzen Sie die Stifte ein.

Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden mit Hilfe von Dichtungen ab.
4. Der Pfostenfuß kann beim Gießen auch in den Beton eingebettet werden.

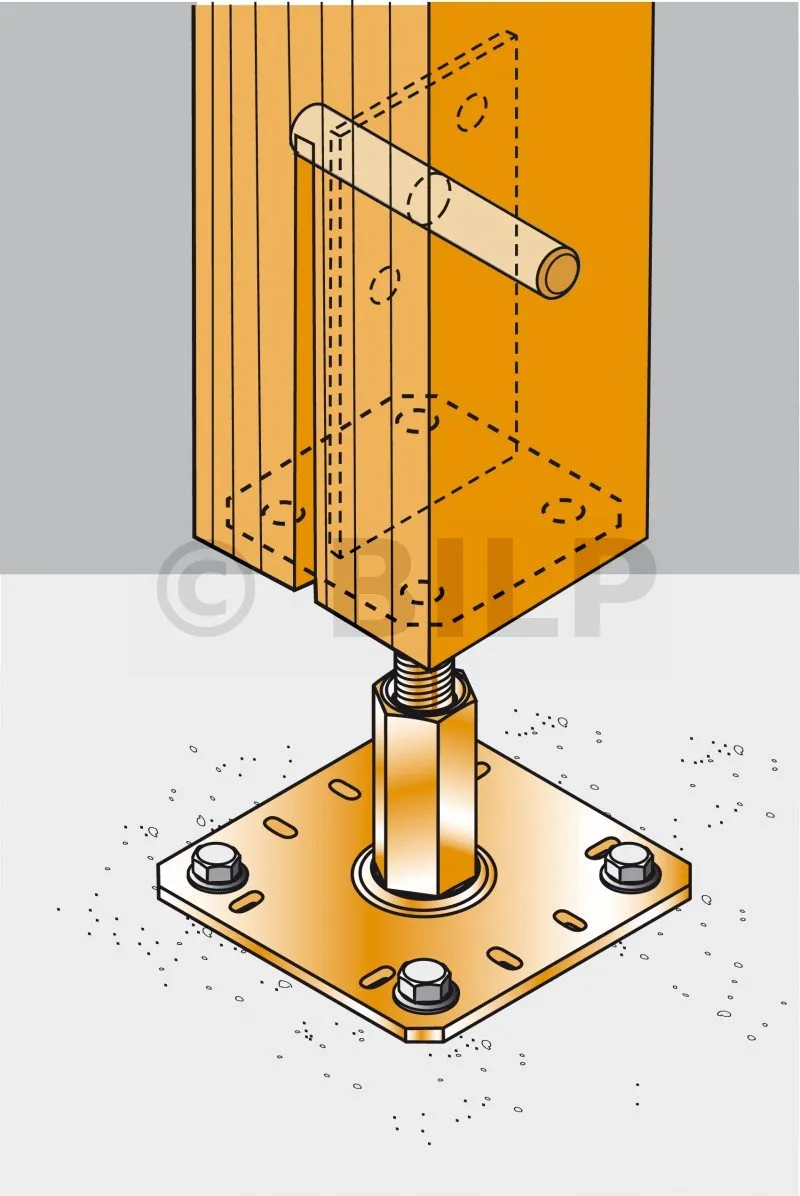

Fixation d'un poteau par broches
